PinoTux
| Inviato il: 03/02/2014 00:15:14
|
CITAZIONE
nel mio caso le bobine sono fisse quello che si muove sono i magneti
Ma ti conviene fare così? Non so quale idea tu abbia per smorzare il movimento dei magneti, quelli vanno avanti per conto loro, a meno che la placca di smorzamento non la monti i prossimità di questi...lontano però dalle bobine, credo.. non vorrei che usandolo solo sulle bobine il segnale poi venga controreazionato immediatamente perdendo così sensibilità...
scrivo questo andando per intuizione, sia ben chiaro..
---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/
|
|
| |
qqcreafis
| Inviato il: 03/02/2014 00:31:50
|
CITAZIONE
immediatamente perdendo così sensibilità... è una dellel cose che temo va verificato
una grande massa inerziale abbassa la risonanza e sta più ferma quando il resto si muove, tuttavia c'è un problema la f di risomanza con un sistema di questo tipo non può mai essere molto bassa e allora dove è meglio che sia ? al di sopra o al di sotto del segnale utile??
se si va "in risonanza" si ottiene una grande sensibilità ma in una banda molto stretta.
Fisicamente parlando è un oscillatore armonico smorzato (come la lancetta dei vecchi strumenti a bobina mobile) e quindi devo documentarmi e fare dei conti.
Matematicamente un'equazione differenziale
Potrebbe essere la parte più critica del tutto.
Modificato da qqcreafis - 03/02/2014, 00:36:01
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 03/02/2014 00:34:36
|
tanti usano molle rigide ma hanno una controreazione che limita fortemente l'oscillazione
Quelli senza controreazione hanno f di risonanza di 0,01 Hz
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 13/02/2014 21:28:09
|

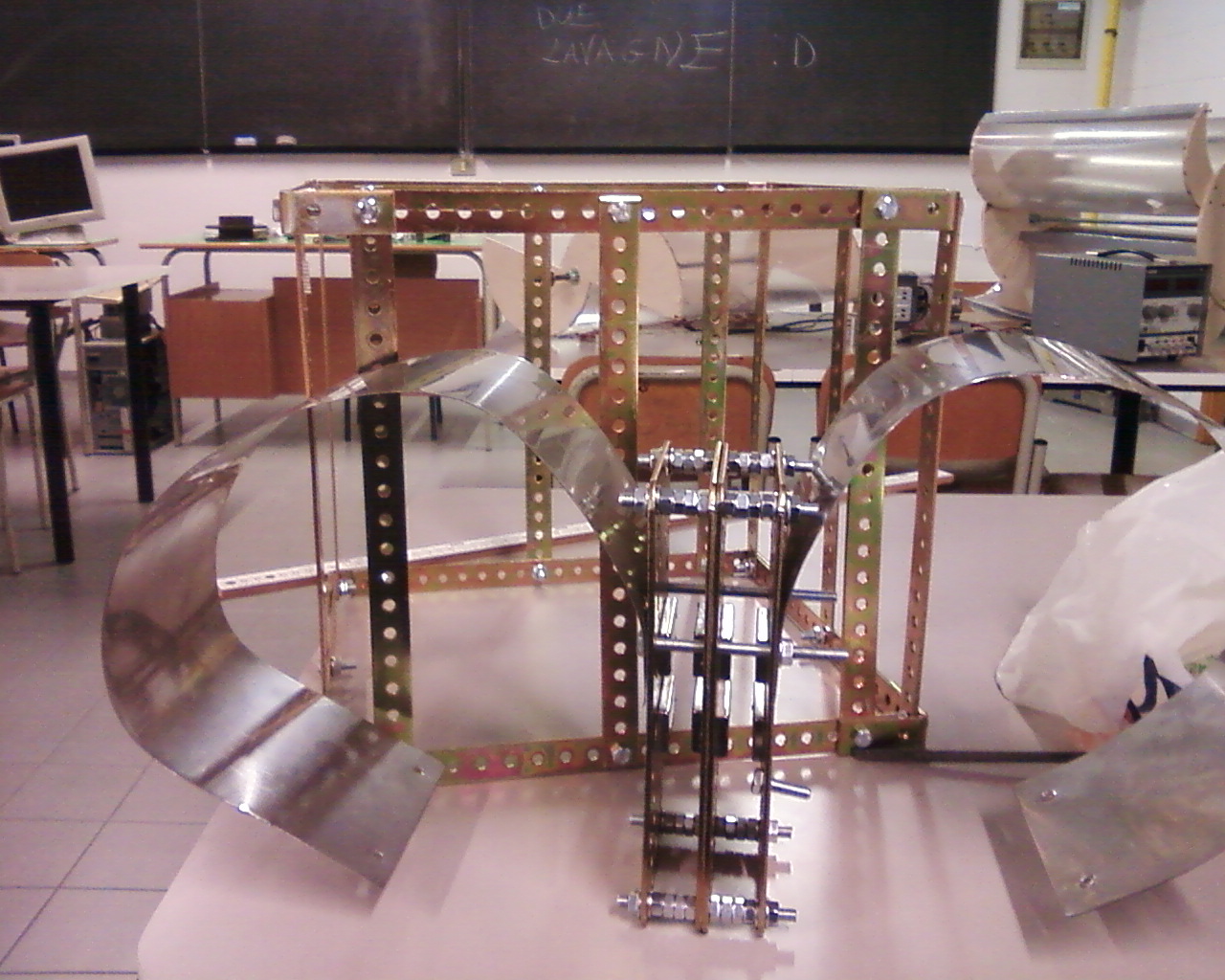

preso dalla disperazione sono andato al brico
notare la massa con magneti le molle a nastro , la scatola contenitrice del tutto..
Immagine Allegata: Foto-0155.jpg
Modificato da qqcreafis - 13/02/2014, 21:50:30
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
NonSoloBolleDiAcqua
| Inviato il: 14/02/2014 14:51:27
|
Complimenti, il rapporto qualità/tempo è elevatissimo , inoltre non era intuitiva con quei pezzi la realizzazione.
Posso solo dire che molti progetti si fermano di fronte a chi dice:"ci penso mi!" ...la categoria dei tornitori è quella che a noi ci ha fatto spesso male.
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 14/02/2014 15:55:26
|

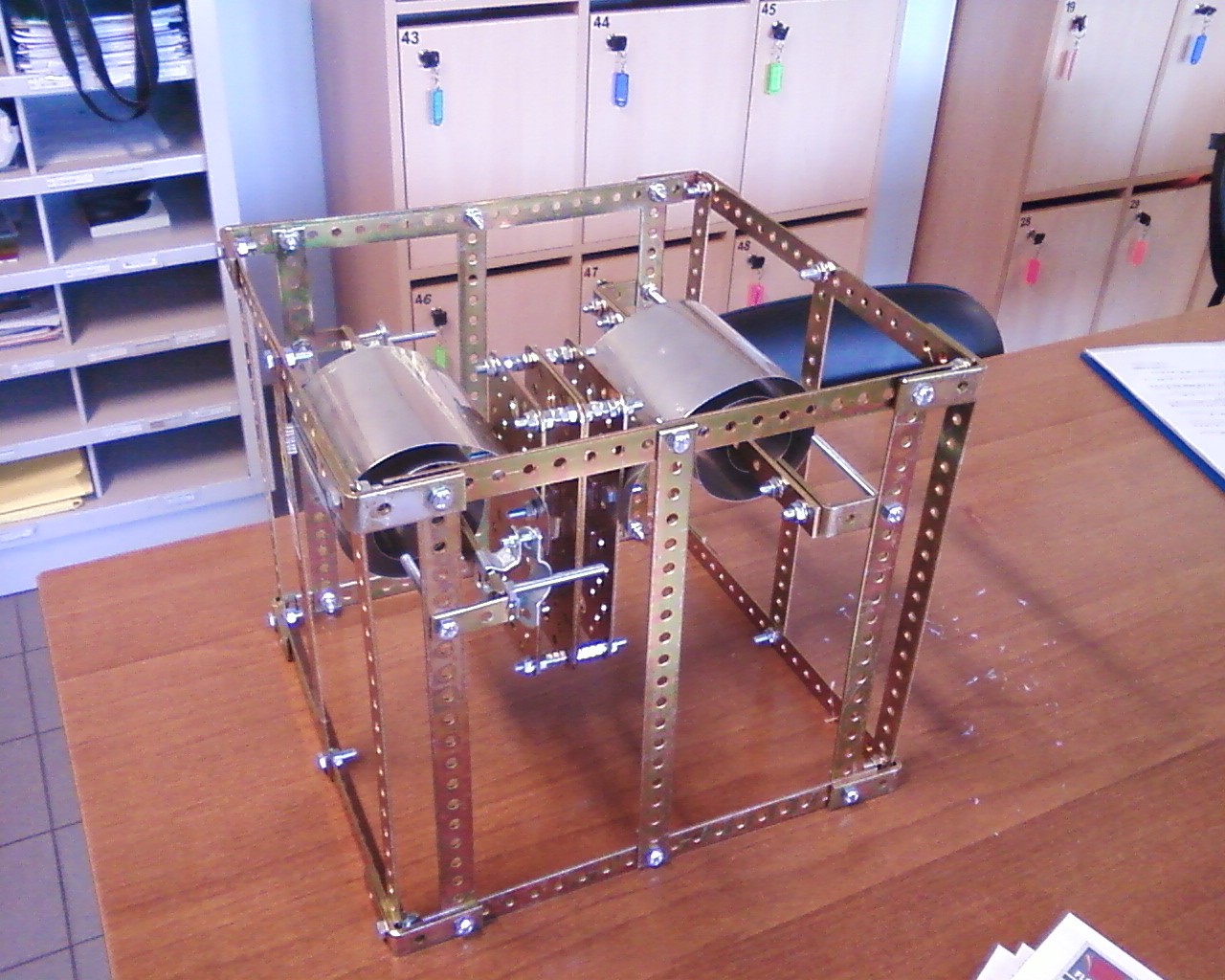

i giovani si sono divertiti molto a montare l'oggetto.
comunque ora comincia ad assomigliare almeno a qualcosa di guardabile, adesso devo avvolgere le bobine gemelle
CITAZIONE
.la categoria dei tornitori è quella che a noi ci ha fatto spesso male
e pensare che se nel passato non ci fossero stati "quelli come noi" ora avrebbero poco da tornire .
Immagine Allegata: Foto-0157.jpg
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
ElettroshockNow
| Inviato il: 14/02/2014 16:10:24
|
Perchè usare il riduttivo "Guardabile" ...
Io direi che è bellissimo
PS: fate proprio dei bei progetti ..... posso intrufolarmi tra gli studenti ? ... Dovrei passare inosservato  |
| | |
NonSoloBolleDiAcqua
| Inviato il: 14/02/2014 19:37:22
|
 ...che spettacolo...è veramente bello...ha una bellezza tecnica da non credere...da non credere
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 15/02/2014 23:42:37
|
LINK
nell'articolo la frequenza di risonanza di quelli elettromangetici è intorno ad 1HZ
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
jackie2_it
| Inviato il: 20/02/2014 21:48:55
|
Hai i progetti di tutta la parte meccanica che voglio realizzarlo anche io?
---------------
2 pannelli solari da 50 watt con regolatore steca p1010
Ecco i miei pannelli solari [URL=http://www.ilampidigenio.it]qui[/URL]
|
| | |
qqcreafis
| Inviato il: 21/02/2014 22:37:17
|
non esiste un progetto preciso
io so le cose che importano e quelle che non importano
è solo questione di conoscenze e buon senso
Il progetto si evolve per approssimazioni successive quindi non ne esiste uno definitivo
comunque non c'è nulla di critico (per ora)
se puoi saldare una bella scatola rigida con tubi rettangolari fai meglio di quanto ho potuto fare io
se riesci a trovare tre piastre spesse di ferro e se usi magneti migliori dei miei fai meglio
io ho usato "miseri" magneti spessi 5mm 2cm*4cm
se usi i migliori spessi 10mmm e più larghi e lunghi fai meglio di quanto ho potuto fare io
Se trovi una lastra inox non magnetico (è meglio)più elastico del mio fai meglio (io ho aperto la porta dell'officina "fantasma" dietro la porta c'erano i rimasugli di un vecchio progetto fornita dalla ditta acmi e ho ricilato la lastra di inox)
conviene pesare le molle in modo che siano identiche
devono essere vicine come attacco al centro della massa della massa oscillante
purtroppo l'inox che ho usato io è flessibile un pò in tutte le direzioni
ci vuole una lastra che sia molto flessibile nella direzione verticale ma non orizzontale
ad es se trovi una lastra molto flessibile la puoi fare più corta (meno avvolta) in modo che sia più impedito il movimento orizzontale
insomma ci sono cose importanti ed altre no
l'importante è che la massa oscilli solo verticalmente nel modo più stabile possibile e che il il periodo di oscillazione sia circa 1Hz
poi il campo dentro deve essere il più alto possibile per estrarre segnale
Modificato da qqcreafis - 21/02/2014, 22:47:49
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
jackie2_it
| Inviato il: 27/02/2014 22:12:40
|
Purtroppo sono le conoscenze che mi mancano ma la voglia di imparare cose nuove è molta se hai qualche schema sarebbe molto gradito
---------------
2 pannelli solari da 50 watt con regolatore steca p1010
Ecco i miei pannelli solari [URL=http://www.ilampidigenio.it]qui[/URL]
|
| | |
qqcreafis
| Inviato il: 28/02/2014 16:09:37
|
oggi ho tolto dallo stampo le bobine sono venute così così speravo meglio comunque dopo mando le foto
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 28/02/2014 18:36:52
|
p
Immagine Allegata: Foto-0161.jpg
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 28/02/2014 19:02:52
|

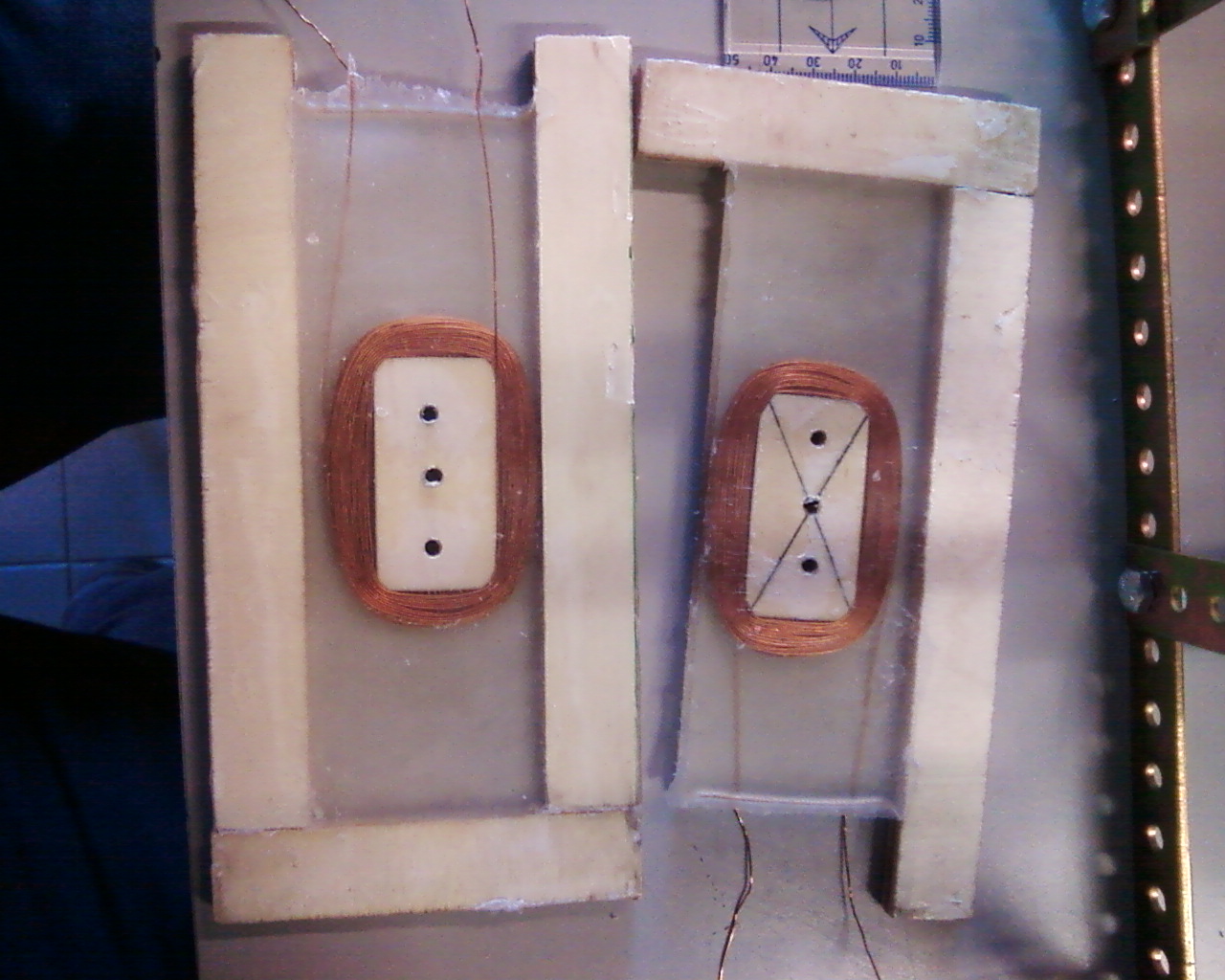

bobine appena tolte dallo stampo anche se la resina è ancora molle non ho resistito alla tentazione.
si nota subito il difetto la bobina è troppo gonfia al centro e poi non riuscirò a togliere il legno al centro pena la distruzione dello stesso
ma come si può fare un avvolgimento ordinato e compatto occorre allinearle mano le spire ? contarle strato per strato?
Modificato da qqcreafis - 28/02/2014, 19:12:03
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
|
| | |
|
