CITAZIONE (pallino, 25/02/2016 12:12:55 )

Come ti stanno dicendo tutti la tua idea non va bene, probabilmente è dettata dalla non completa conoscenza di tutte le parti dell'impianto ma sei comunque fuori strada...

E' come dire: a casa ho un rubinetto che cola, metto una elettrovalvola che chiude l'acqua di casa quando non apro il ribinetto !
A funzionare funziona ma è concettualmente sbagliato... va semplicemente sostituita la guarnizione, al massimo il rubinetto ma non va modificato l'impianto...

Noi cerchiamo di aiutarti ma prova anche tu ad aiutare noi, posteresti qualche foto ???

Elix

Grysogeno vedo che sei esperto di impianti
io di fusibili ho messo solo uno che dalle batterie mi va all'inverter
da 150 ampere ma altri non ne ho forse è questo che non mi ha salvato il regolatore ti chiedo una cortesia
mi potresti dire passo passo cosa mettere
di che la marca di che la potenza
praticamente aiutarmi a costruire il mio impianto ti dico come lo costruito
per ora come ho detto ho solo due pannelli da 250 watt 24 volt messi im serie per avere i 48 volt all'uscita del positivo dei pannelli ho messo un diodo da 10 ampere
collegato il regolatore di carica (ma che ora ahimè è morto)
collegato il regolatore di carica alle batterie
collegato l'inverter alle batterie messo un fusibile da 150 ampere al positivo che dalle batterie va all'inverter
e collegato l'entrata e uscita 220 volt
dove ho sbagliato

Diodo da 10A sul positivo dei pannelli? E' decisamente piccolo.. a spanne i tuoi pannelli possono produrre 10A, e quel diodo (oltre che inutile) è troppo piccolo. Come minimo devono devo sopportare un 30% in più rispetto alla corrente massima che li può attraversare.

Pallino penso che quello che ti è successo sia un guasto fortuito e che questo ti possa schiarire le idee.
Per qualsiasi dubbio non c'è problema, nessuna domanda è stupida chiedi pure.

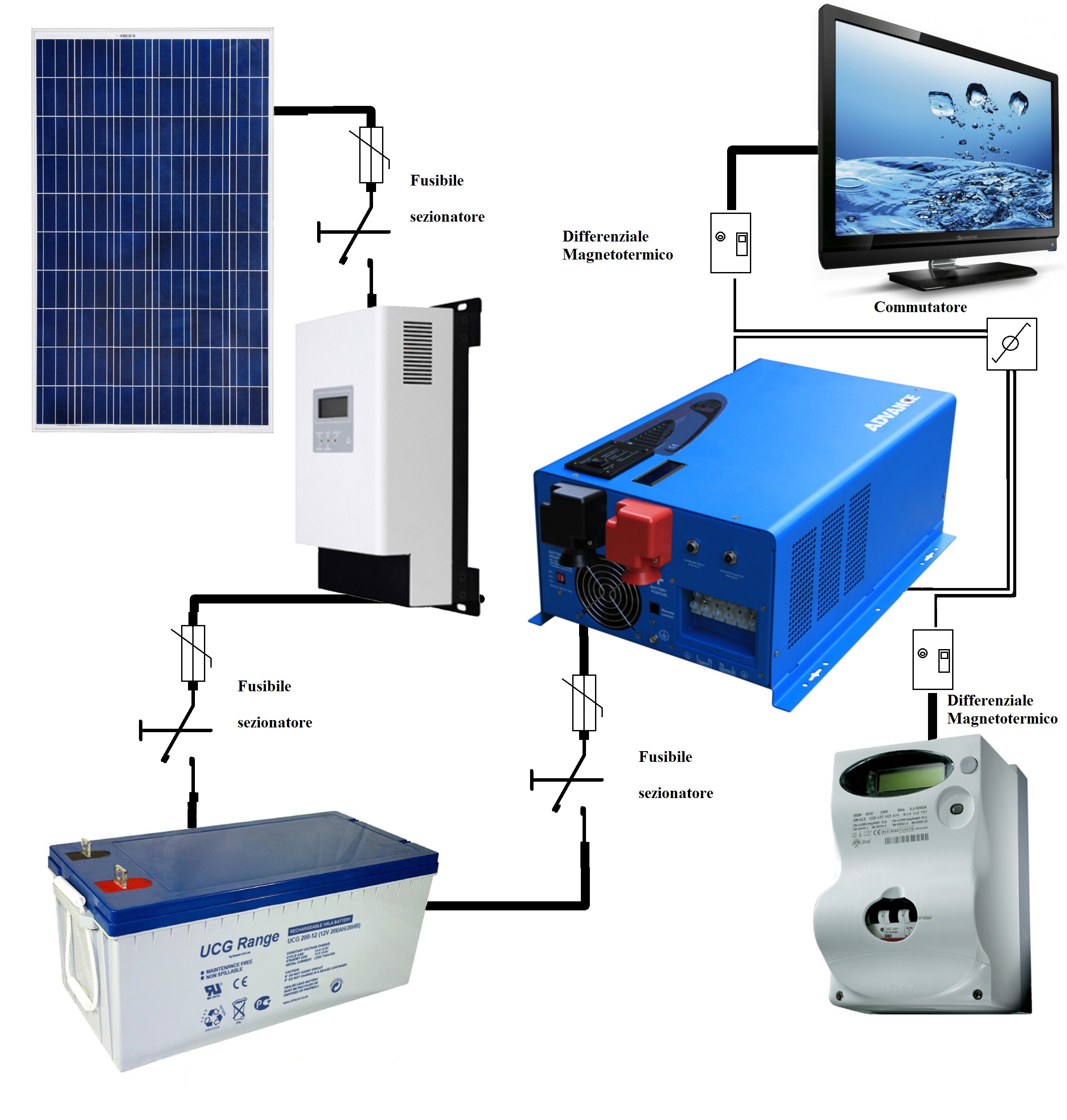

Immagine Allegata: schema collegamento.jpg


queste sono le foto del mio impianto è un pò spartano
accetto i vostri consigli su come migliorarlo

Immagine Allegata: 458.jpg


seconda immagine

Immagine Allegata: 457.jpg


Ognuno sta bene nel proprio casino, non ti preoccupare, l'importante non perdere di vista la sicurezza.

quello hai perfettamente ragione Claudio
ho visto che hai messo dei fusibili sezionatori nel tuo schema
di che marca dovrei metterli e di quanta potenza
il diodo che ho messo nella discesa del positivo dei pannelli
da 10 Ah lo devo togliere o ne devo mettere uno pio capiente

A cosa servirebbe quel diodo sulla discesa? Hai intensione di mettere altri pannelli in futuro?

Cominciamo dal diodo pannelli, ci sono correnti di pensiero contrastanti, la mia è che se i pannelli subiscono la medesima insolazione il diodo non serve, il regolatore non ne ha bisogno, mai tornerà tensione verso i pannelli, salvo guasto, i pannelli da 250W possono generare una corrente massima di 9A e resistere a una inversa di 15A quindi fusibile da 10A è perfetto prendi un porta fusibile a sezionare e hai 2 cose in una.

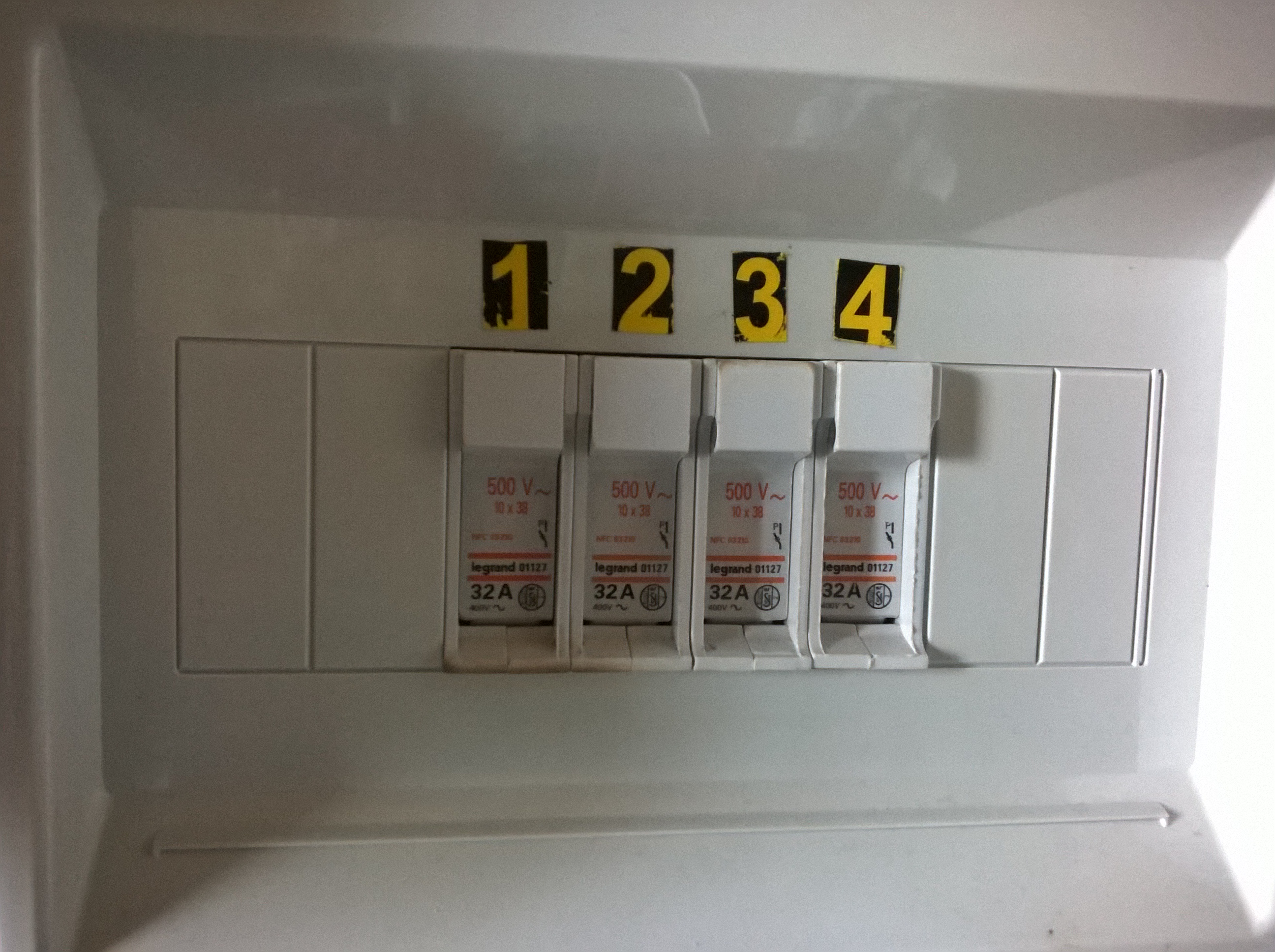

Immagine Allegata: Fisibili PV (1).jpg


Per la batterie fusibile tipo lamellare per CC, la capacità la devi decidere tu e stacca batteria tipo automobilistico o nautico vanno benissimo questi costano 10 euro l'uno 100A continui 1000A di spunto.

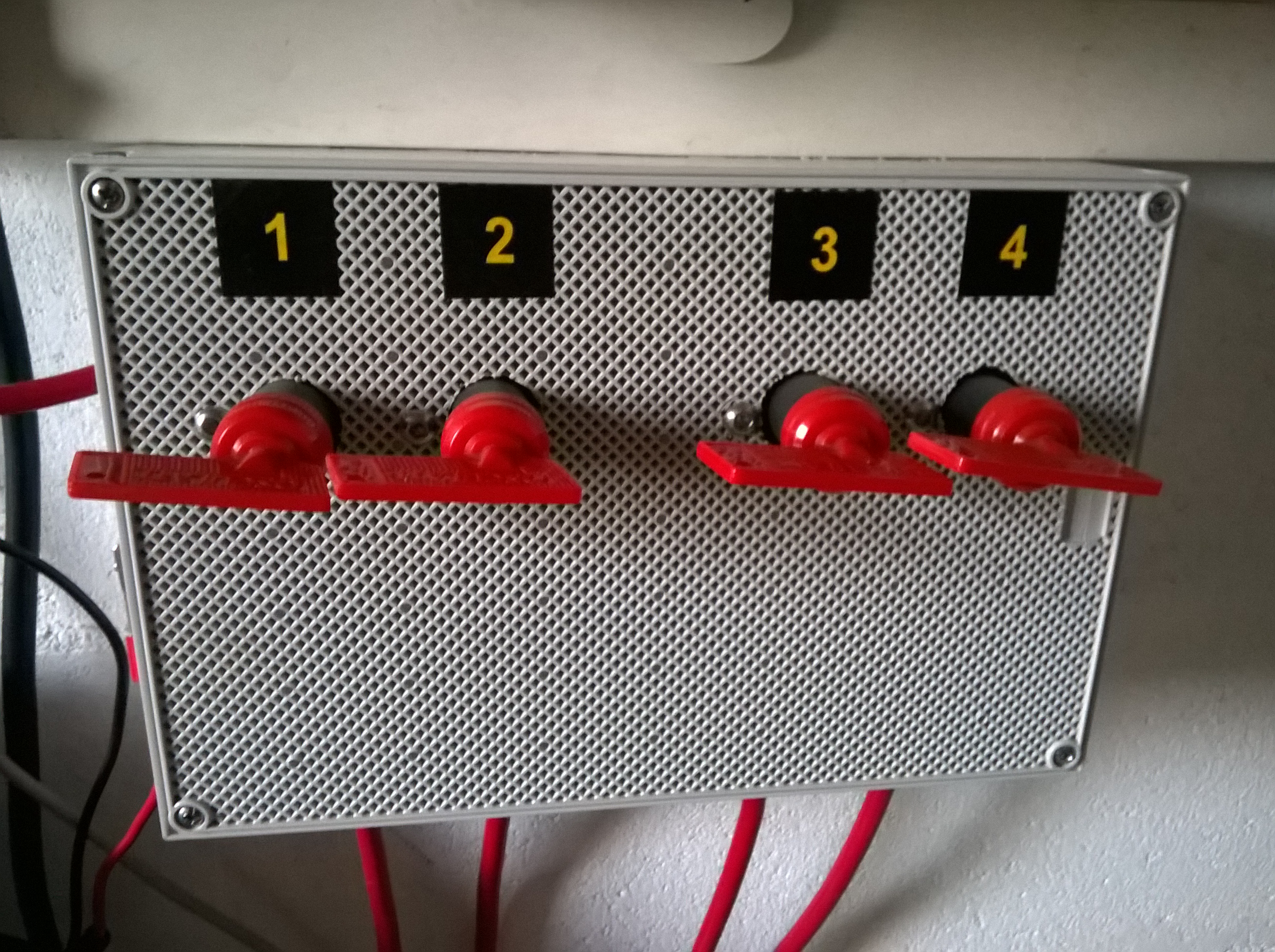

Immagine Allegata: Sezionatori.jpg


Importante è il commutatore per escludere totalmente l'insieme e creare il bypass in caso di bisogno.
Non ultimi i magnetotermici differenziali di legge da 0.030

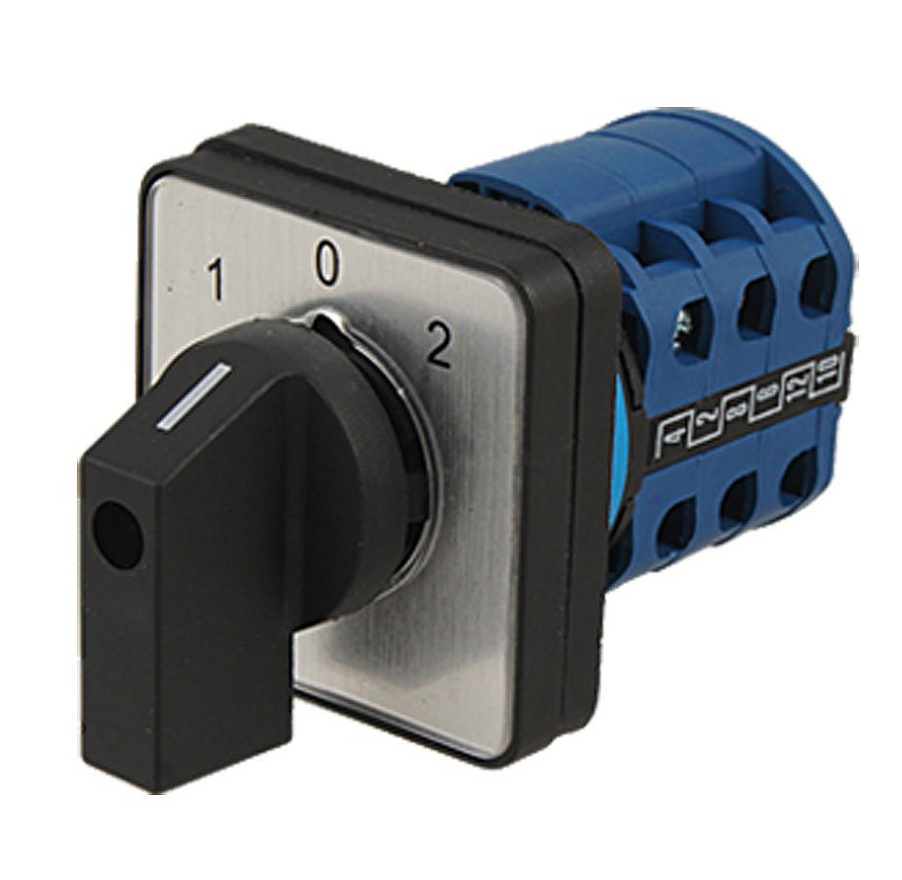

Immagine Allegata: Promotion-3-Positions.jpg


ok per le batterie ho messo lo stacca batterie come si vede in figura e dopo un fusibile da 150 ampere lamellare
allora per i pannelli mi consigli un fusibile da 10 ampere e di togliere
il diodo
il fusibile basta solo nel positivo o lo devo mettere anche al negativo
per ora da 10 ampere visto che i pannelli sono 2
ma poi dovrò aumentare la potenza all'aumentare dei pannelli

Certo il fusibile solo su un polo, anche se in serie sono sempre 9A, ogni stringa la sua discesa il suo sezionatore il suo fusibile.

Se il tuo regolatore è questo LINK l'ideale sarebbe fare stringhe da 3 pannelli in serie, dato che accetta fino a 150V di pannelli, più tieni alta la tensione prima entra in prodizione.
