Sostenibile ieri sono arrivati amperometro e voltmetro, però ho riscontrato dei problemi.. qualche scintilla di troppo!!
Ho collegato voltmetro e amperometro in parallelo ai cavi che arrivano dai pannelli, ma noto una cosa strana: se lascio solo il voltmetro, mi segnala bene la tensione; se aggiungo l'amperometro, lui segna la corrente, ma il voltmetro va a zero e nel regolatore di carica si spegne il led della tensione dai pannelli!!!

Ho sbagliato a collegare l'amperometro? Dietro, come il voltmetro, ha due connessioni, una più e una meno.. tu come li hai collegati?
Grazie mille!
Luca



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



bodo81

Avatar
MegaWatt


Utente
Msg:337

Stato:



Inviato il: 23/6/2012,16:18

Luca il amperometro non si mette in parallelo, ma in serie al +....solo il voltmetro va in parallelo



---------------





peppe_l39eolico
KiloWatt


Utente
Msg:175

Stato:



Inviato il: 23/6/2012,16:29

e al amperometro bisogna mettergli uno shunt per non far passare tutta la corrente direttamente sul amperometro il quale rischia di fulminarsi.



Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 23/6/2012,17:45

Grazie mille! Però l'amperometro che ho io ha un collegamento + e uno - ... e niente shunt... quelli di questo tipo come funzionano?
E' questo qui:
http://www.electronicsurplus.it/product/37...cala-10Adc.html



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



bodo81

Avatar
MegaWatt


Utente
Msg:337

Stato:



Inviato il: 23/6/2012,19:09

il tuo non ha bisogno di shunt....mettilo in serie al +



---------------





Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 24/6/2012,21:04

Immagino che abbia anche un verso in cui montarlo: come devo collegarlo, tenendo conto che i due connettori hanno un polo + e uno -?
Cmq credo di aver bruciato il regolatore di carica.. vabbè era uno da 5 ampere tanto per fare le prove.. però è un peccato lo stesso..



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



Sostenibile

Avatar
MegaWatt


Utente
Msg:392

Stato:



Inviato il: 24/6/2012,23:10

Ciao Luca, come giustamente ti ha detto Bodo, l'amperometro va in serie sul + , non farti ingannare dalla presenza del + e del - sui suoi contatti. Altra cosa, l'amperometro ha un verso, te ne accorgi xchè dopo averlo montato potrebbe segnarti la corrente in negatovo ossia l'ago va sotto lo 0 , in questo caso inverti i cavetti .

Ciao ciao



---------------





Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 25/6/2012,08:04

Ciao Sostenibile, alla fine provando avevo fatto anche così. Però ho notato una cosa: quando collego l'amperometro in serie, il voltmetro segna 0,15 circa di tensine in meno.. in questa configurazione l'amperometro l'ho posto dopo il voltmetro.. anche tu hai notato questa cosa? Alla fine non cambia molto, però è giusto per sapere.
Grazie!!!



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



peppe_l39eolico
KiloWatt


Utente
Msg:175

Stato:



Inviato il: 25/6/2012,20:04

ciao luca.il voltmetro non va nello stesso cavo che va l'amperometro ma con due cavi che partono direttamente dalle batterie ,



Sostenibile

Avatar
MegaWatt


Utente
Msg:392

Stato:



Inviato il: 25/6/2012,21:08

Ciao raga, grazie per l'informazione Peppe . Metterò amperometro e voltmetro su due cavi diversi.

Stasera ho rimesso le lampade del giardino (160W) sull'impianto piccolo formato da 3 batterie da auto in parallelo 12v per un totale di 230Ah circa ed ho notato un problema .
Con le lempade accese , le batterie sono a 12,36V mentre ai capi DC dell'inverter registro quasi 1V in meno . Ho pensato fosse la sezione dei cavi troppo piccola 1,5mmq quindi stasera l'ho portata a 3mmp raddoppiando i cavi ma il problema persiste.

Allora ho preso il tester ed ho misurato la tensione sul magnetotermico che funge da staccabatteria , bene , all'ingresso lato batterie misura 12,36 mentre sui morsetti di uscita misura 11,80 circa . Ora siccome ho un secondo magnetotermico sull'altro quadretto e sempre sui cavi DC , se ognuno "mangia" 0.50V ecco che mi trovo 1V in meno sui morsetti dell'inverter.

Quindi la domanda è, possibile che un magnetotermico AC 16A (quelli da casa insomma) mangi circa 0,5V se usato in 12v DC ???




---------------





Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 26/6/2012,09:15

Ciao Peppe,
potresti per favore spiegarmi meglio la questione dei cavi diversi? Il perchè mi interessa..
Anche se partono dalla batteria dei cavi separati, a tutti gli effetti è come se fossero tutti in parallelo, non vedo cosa cambia.
E poi a maggior ragione che l'amperometro va messo in serie, in questo modo sarebbe collegato in parallelo: anche se fosse su un cavo diverso, l'uscita dell'amp deve rientrare, e dove rientra?

Sostenibile a casa ho montato un piccolo quadro lato DC con un magnetotermico differenziale, farò una prova sulla tensione di ingresso e di uscita e ti farò sapere.



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



peppe_l39eolico
KiloWatt


Utente
Msg:175

Stato:



Inviato il: 26/6/2012,19:19

ciao questo e uno schema che mi aveva passato spitsfire http://i50.tinypic.com/wbf1hv.jpg
faccine/drunk.gif

io ho collegato tutto cosi e ed e perfetto

e per l'eolico ma il voltmetro e amperometro vanno collegati cosi anche per il fotovoltaico






marpad65
KiloWatt


Utente
Msg:230

Stato:



Inviato il: 26/6/2012,20:22

..ciao Sostenibile

la tua spiegazione del cavo non è chiara, comunque considera 12A in corrente continua, un cavo da 6mmq dopo un po scalda, aumento della resistenza interna e amperaggio.

"AC 16A" sembra la sigla di un interr. differenziale in classe AC non un normale magnetotermico, in qualsiasi caso non conviene mettere questo tipo di interr.

soltanto l'amperaggio lo porta al limite ((160+10%)W/11.80V=14.91A) e considera che è progettato per tensioni alternate non continue.

Prova a mettere il negativo diretto e il positivo nei due poli, dovresti migliorare anche il problema "0,5V"



---------------





Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 2/7/2012,14:21

Ciao a tutti,
continuo questa bellissima discussione!
Alla fine ho comprato un regolatore nuovo, e l'ho preso un pò più grande di quello che avevo.
Ho collegato amperometro e voltmetro come si deve questa volta! Nel frattempo ho cambiato anche le batterie, due da auto.
Ne sto caricando una per volta, e quando saranno al 100% le metterò in parallelo con il metodo dei diodi.

Noto una cosa strana: il voltmetro e l'amprometro non sono "stabili": quando vedo che l'amerometro sale, il voltmetro scende. Normale?
In teoria il pannello ha una produzione di tensione e corrente indipendente dall'assorbimento: però a me sembra che questi strumenti cambino le misurazioni a seconda dell'assorbimento. Voi cosa ne pensate? A voi accade la stessa cosa?
Io ho collegato questi strumenti all'uscita dei pannelli, prima dell'entrata nel regolatore di carica.

Peppe il mio collegamento di base è diverso dal tuo (uso diverso del regolatore) ma alla fine non servono per forza dei cavi diversi, il voltmetro è in parallelo rispetto alla batteria e il voltmetro in serie all'ingresso dai generatori.



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



Sostenibile

Avatar
MegaWatt


Utente
Msg:392

Stato:



Inviato il: 11/7/2012,18:03

@marpad65
si scusa non sono molto pratico di componenti da quadro , si è un magnetotermico normale come quelli da casa per corrente alternata. Ho seguito il tuo consiglio collegando il negativo direttamente all'inverter e lasciando solo il positivo nel magnetotermico ma il risultato non cambia.
Ho anche raddoppiato i cavi nei pannelli magari fosse un problema di insufficiente spessore dei cavi ma nulla... Farò altre prove e vi farò sapere, per ora sono alla ricerca di un normale interruttore da usare come staccabatterie.

@Luca450Mhz
In genere i miei strumenti sono abbastanza stabili, capita ogni tanto che subiscano degli sbalzi ma poi tornano a segnare correttamente i loro valori.
Quando il regolatore Steca si trova in presenza di eccessiva corrente che proviene dai pannelli alza il voltaggio (a me arriva anche a superare i 20V) e riduce l'amperaggio tipo a 1A .

Salve,
finalmente sono riuscito a montare le due stringhe , ognuna formata da 6 pannelli in serie da 2 . Ogni stringa m
i eroga 34V e le due stringhe sono in parallelo tra loro.

Non sono ancora riuscito a montarle sul tetto della casetta di legno a causa dell'elevata temperatura che raggiungono le tegole bituminose. Quasi quasi sto aspettando l'autunno per salire sul tetto...

Per ora ho poggiato le 2 stringh in giardino e le ho collegate al regolatore Morningstar con 30Mt di cavo 16mmq

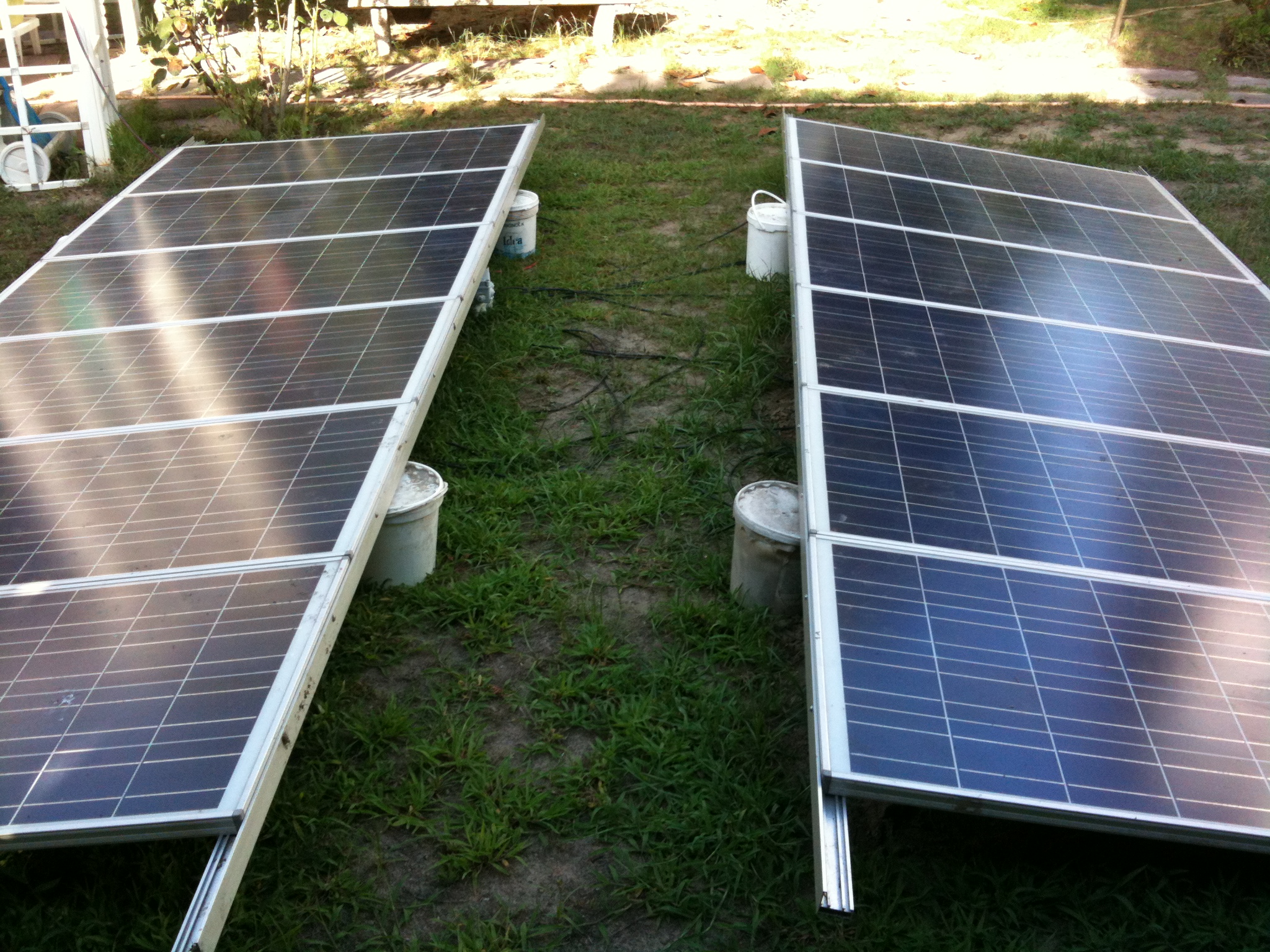

ForumEA/us/img220/4729/img0392bi.jpg

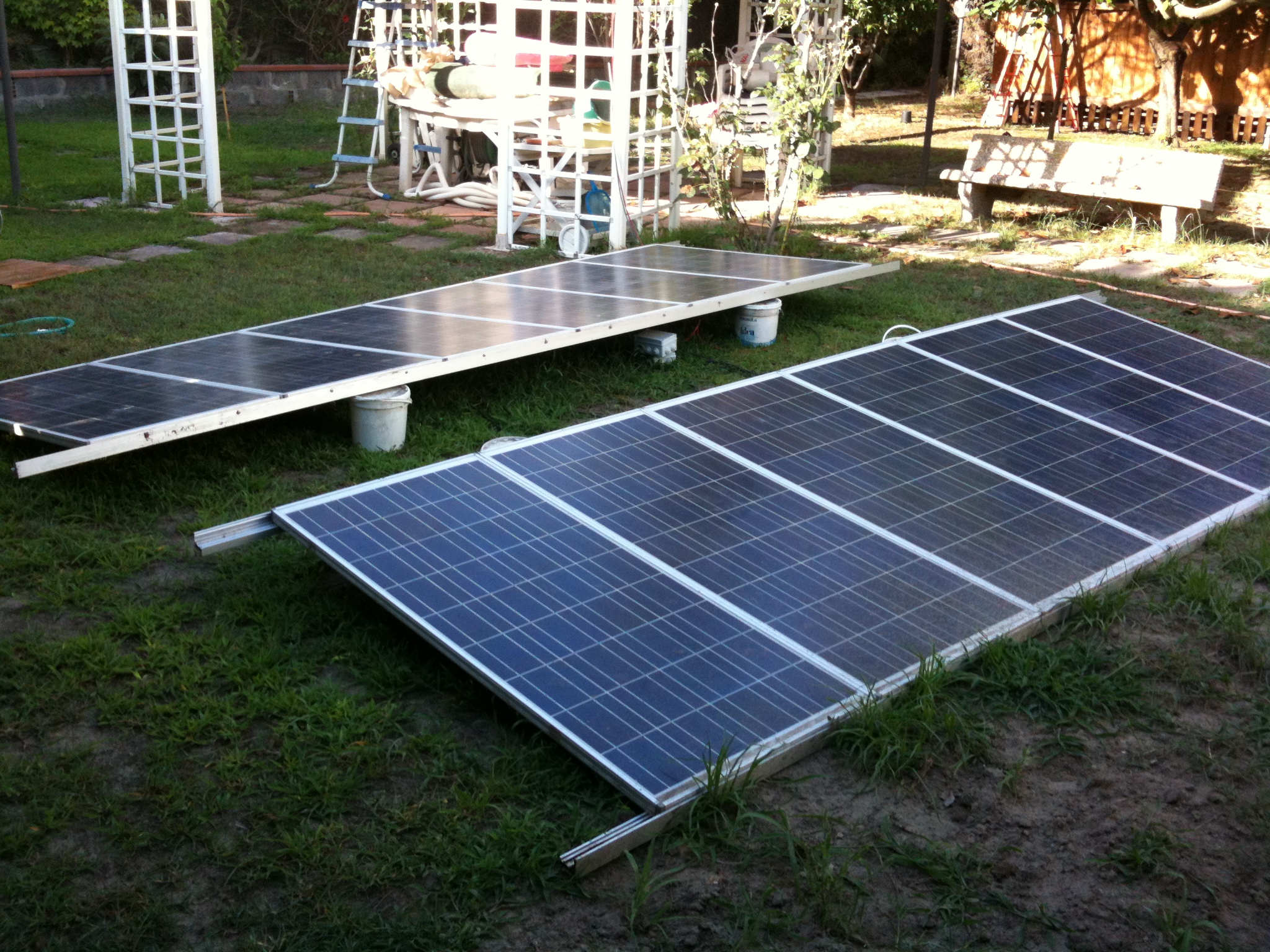

ForumEA/us/img809/9421/img0391us.jpg


Sul regolatore arrivano 34V e circa 30A che caricano benissimo le 4 vecchie stazionarie (4 elementi da 6V in serie = 24V)

Poi ho montato il regolatore che ho comprato da Bodo , un KemaPower da 1000V 24V che è davvero fantastico. Struttura massiccia (pesa circa 18Kg) e molto resistente ai picchi di corrente , sono davvero contento di questo inverter.

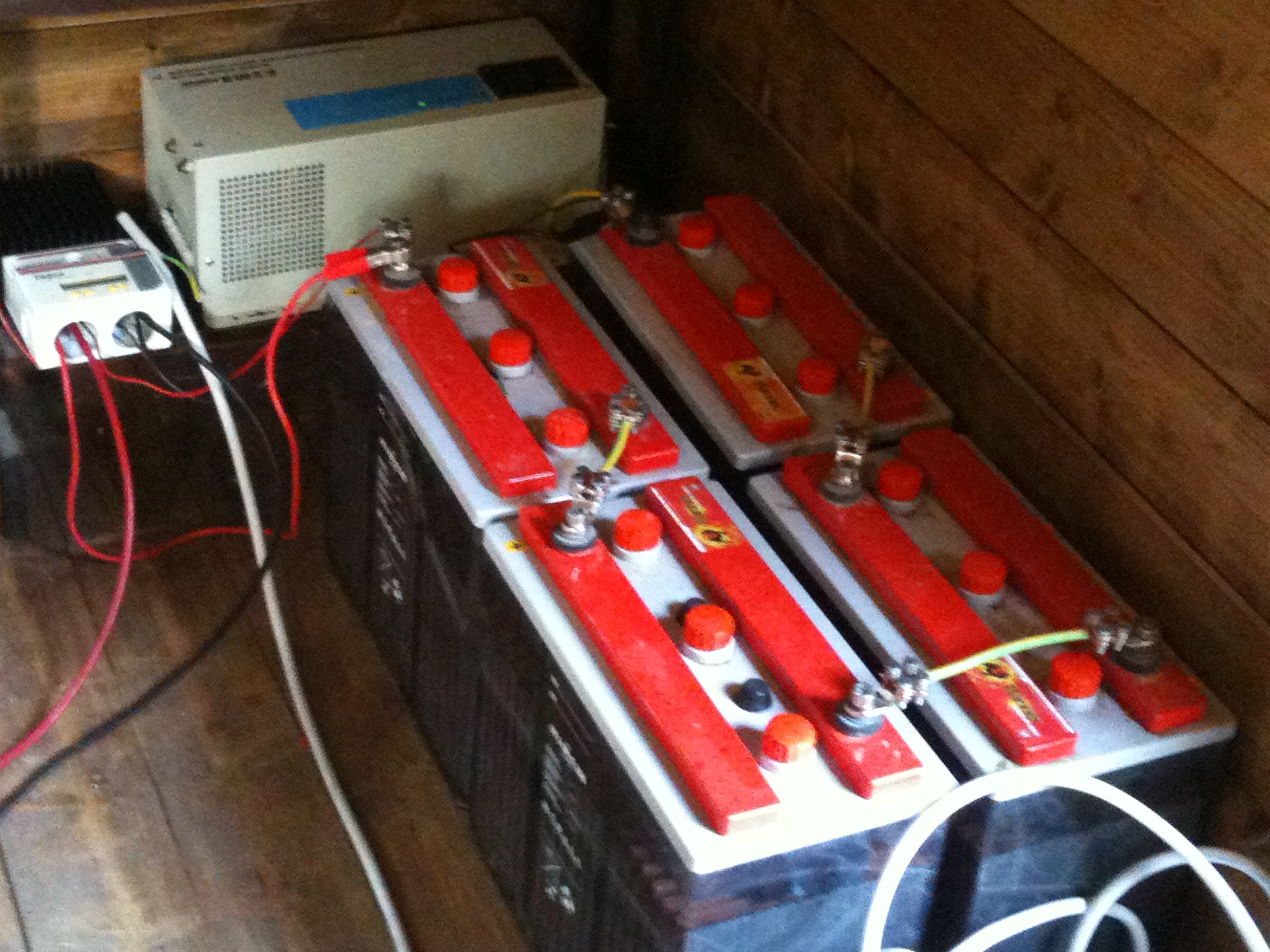

ForumEA/us/img543/1356/img0394ys.jpg


Ho steso un tripolare da 4mmq per 50Mt fi
no al quadro di casa ed ho installato un interruttore a 3 posizioni 0 = spento 1 = Enel 2 = FV e ci ho collegato su tutta la casa!!!

L'emozione che ho provato quando ho acceso tutta la casa con la rinnovabile è stata fantastica, voi potete capirmi...

Questa esperienza mi è servita per capire più che altro le sezioni dei cavi e devo dire che sto facendo dei piccoli passi avanti faccine/smile.gif

Stavolta ho collegato l'inverter a 30cm dalle batterie usando un cavo da 25mmq (oppure è un 50mmq non so poichè me lo hanno regalato) utilizzato in genere come cavo di terra. I pannelli usano un cavo da 16mmq su cio viaggiano 34V e 30A per 30 metri.

Fatta questo esperimento, ora mi serve un inverter da almeno 3000W !!!

Alla prossima

Saluti







---------------
