Se abbiamo intenzione di rinnovare il nostro bagno nella nostra abitazione dobbiamo sapere a cosa andiamo incontro.
Le opere da eseguire sono essenzialmente : demolizioni,impianto idrico ,impianto elettrico,ricostruzioni.

Svolgimento delle opere:
Smontaggio sanitari e rubinetterie rimozione vasca o piatto doccia
Demolizione pavimento e relativo sottofondo,
Rimozione vecchio impianto elettrico fino alla scatola di derivazione accesso servizio bagno
Demolizione rivestimento e sottostrato di malta
Rimozione delle vecchie tubature di adduzione e di scarico compreso bocchettone
Trasporto dei materiali di risulta alle discariche autorizzate
Chiaramente se abbiamo la cucina in adesione al bagno dobbiamo rialimentarla quindi anche qui si scollega lavello eventuale lavastoviglie .

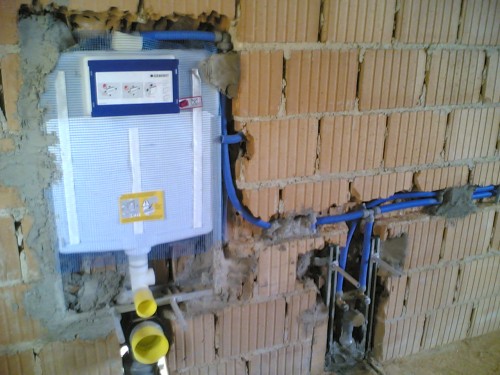

Si eseguono le assistenze murarie consistenti in apertura e chiusura tracce agli impianti nel nostro caso inoltre, muratura cassetta a incasso e staffe per vaso e bidet sospesi.Assistenze murarie per gli impianti idrici di scarico e per l'impianto elettrico.

Molto interessante, un bel lavorone, che implica idraulico, muratore ed elettricista, presumo ne uscirà un bel thread.
Probabile che troveremo ancora i tubi in ferro nero o acciaio zincato (dipende dall'epoca in cui è stato fatto), per gli scarichi sicuramente tubi scarico e braga saranno sicuramente in piombo.
Conviene prima far iniziare i muratori che dovranno rompere pavimento, piastrelle di rivestimento dei muri ed arrivare alle tracce dei tubi nei muri, insomma demolire un bel po' di roba.

Ciao Roero é una ristrutturazione abbastanza recente e gli impianti rimossi erano in tubi acciaio zincato tipo mannesmann e scarichi in piombo

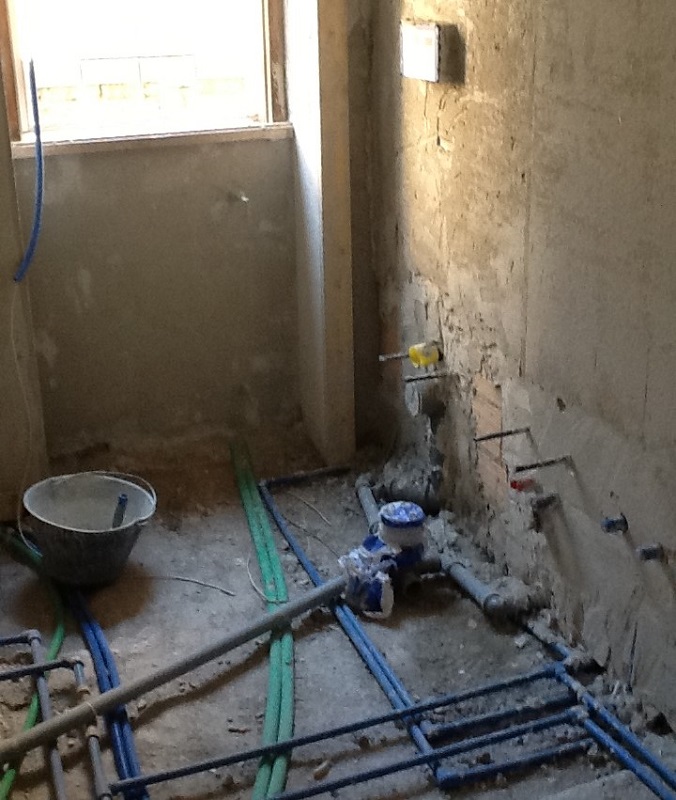

A questo punto possiamo scegliere o un impianto idraulico eseguito in polipropilene . Il primo impianto si esegue col il polifusore che unisce tutti i tubi e i raccordi di adduzione.Si parte per l'acqua fredda dal rubinetto d'arresto che comunque va sostituito e si alimentano i vari servizi igienici.Per l'acqua calda ci si ricollega all'arrivo proveniente da una caldaia a gas,o da uno scaldabagno,o da un boiler,o da un puffer (anche qui rubinetto d'arresto) e si alimenta bidet,lavabo,doccia,lavello cucina se affiancata. Per la doccia si istalla un miscelatore a incasso quindi il collegamento si fa in traccia

Comunque quando si ristruttura tubi acqua e scarichi vanno sostituiti, qui la scelta può essere fra tubi in rame, (ma il costo è alto) e tubi in acciaio zincato per il basso costo ma che creano più lavoro, oppure tubi in polipropilene, mentre per gli scarichi tramontato il discorso piombo da anni, siamo passati a Geberit, ma pare sia già stato sostituito, specie nel fai da te dai tubi in pvc a incastro, molto più veloci in assemblaggio e con le guarnizioni interne, senza il bisogno di termosaldare i tubi.

Da notare nella foto del post di Mauro (Pluto) i tubi sono in polipropilene termosaldato.
Alcuni idraulici cominciano ad usare anche tubi in multistrato, che i venditori definiscono ottimi, vero però siccome non sono ancora molti anni che sono sul mercato non abbiamo la prova di tenuta nel tempo, pertanto non tutti gli idraulici si fidano a metterli sottotraccia.
Il multistrato è un tubo facile da lavorare, ancora più del rame, ma molto.... molto più conveniente, si presume che nel tempo verrà usato anche nell'installazione dei tubi sottotraccia a condizione di non fare giunte, mentre per impianti di riscaldamento viene già usato in larga scala.

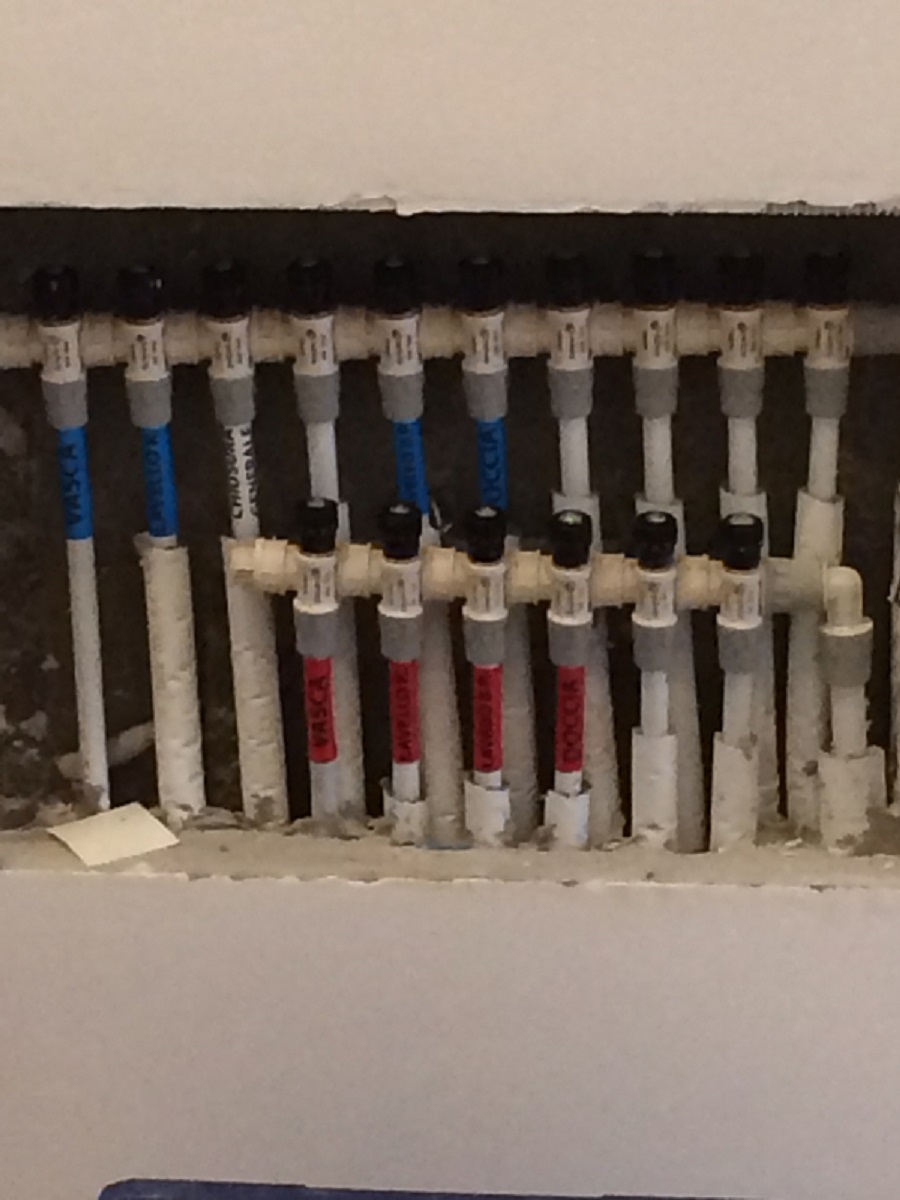

Se si usa questo tipo d'impianto idrico in multistrato: l'impianto in questione é costituito da una centralina dove arriva sia la linea dell'acqua fredda principale, che la linea della acqua calda proveniente da un generatore già descritto precedentemente. La centralina é completa di valvole d'intercettazione e distribuisce con tubi si A/F che A/C al sanitario.i tubi devo essere integri fino all'uscita dal muro per allaccio al sanitario (collegamento) .I raccordi possono essere a stringere o a pressare.

Immagine Allegata: IMG_4349f.jpg

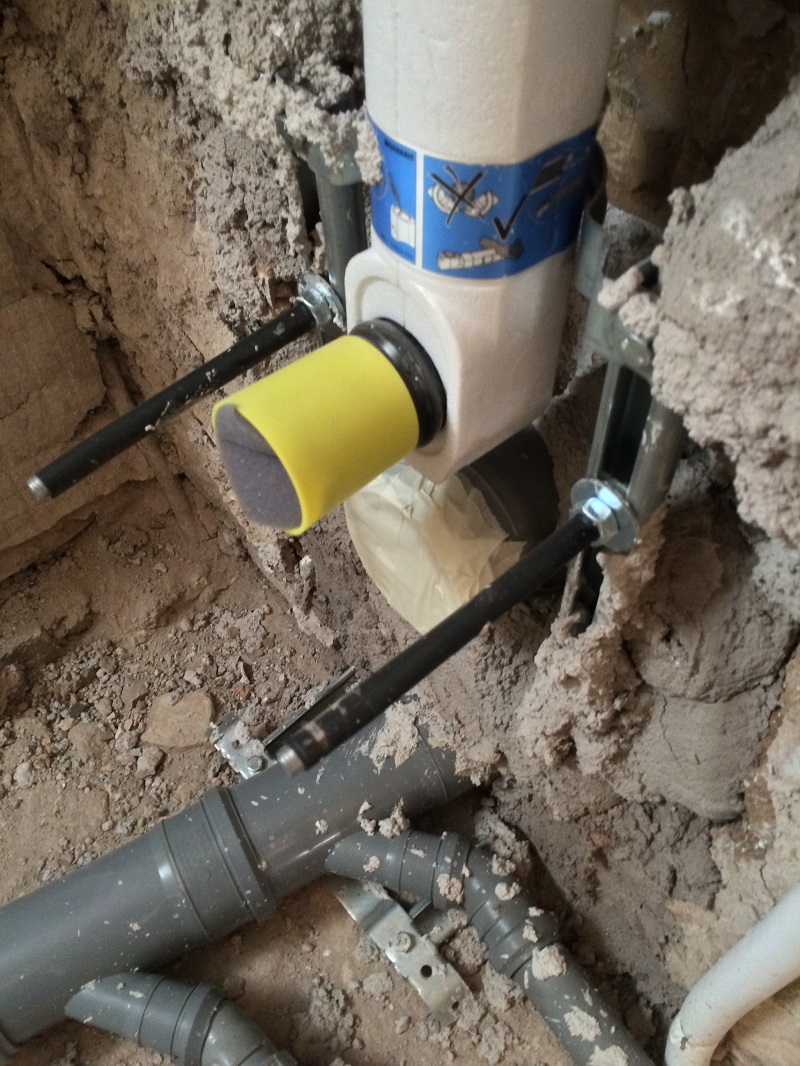

L'impianto di scarico si usa in polipropilene con giunzioni con guarnizione che si collegano con l'uso di un lubrificante diametri da 50 a 120. Nel bagno va inserita una scatola sifonica e si riallaccia la
ventilazione esistente per non avere cattivi odori.Il bocchettone per il vaso é a scarico a parete

foto

Immagine Allegata: IMG_1418f.jpg

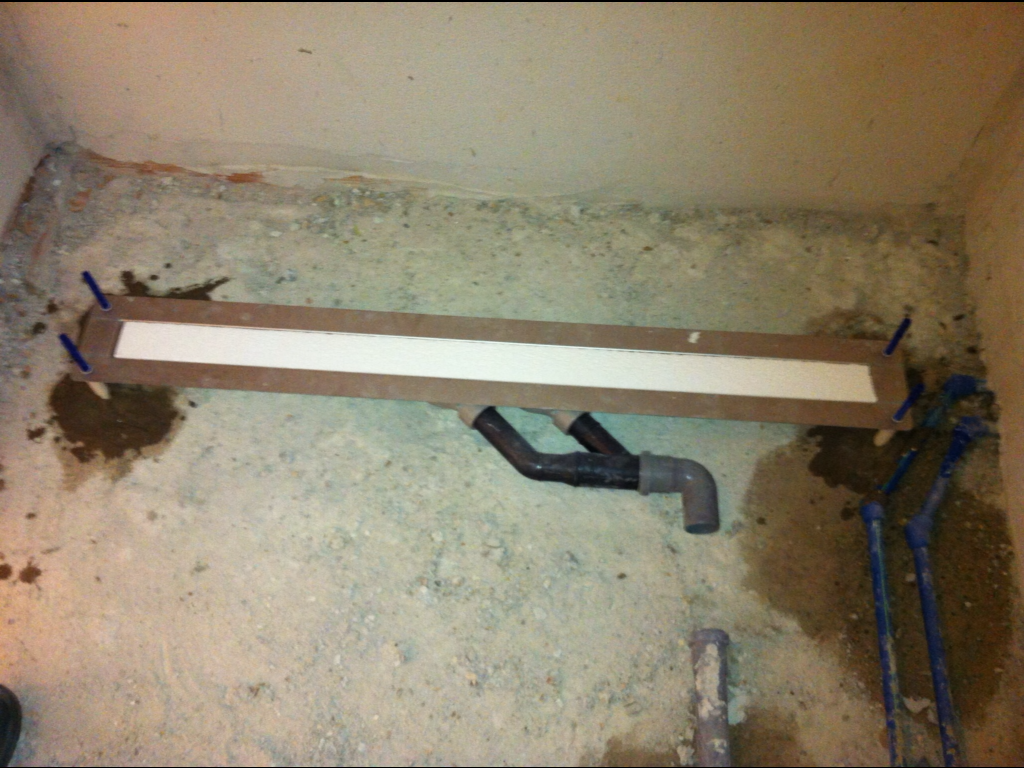

Nel nostro caso é stata inoltre istallata una canalina doccia filo pavimento con inserto piastrellabile

Immagine Allegata: IMG_1315.PNG


Per l'impianto elettrico abbiamo un punto luce al soffitto,uno allo specchio e una presa con distanza a normativa dal lavabo e dalla doccia.
per L'impianto termico é stato predisposto un termoarredo .

A questo punto si realizza il massetto per il futuro pavimento e intonaci a parete per il rivestimento

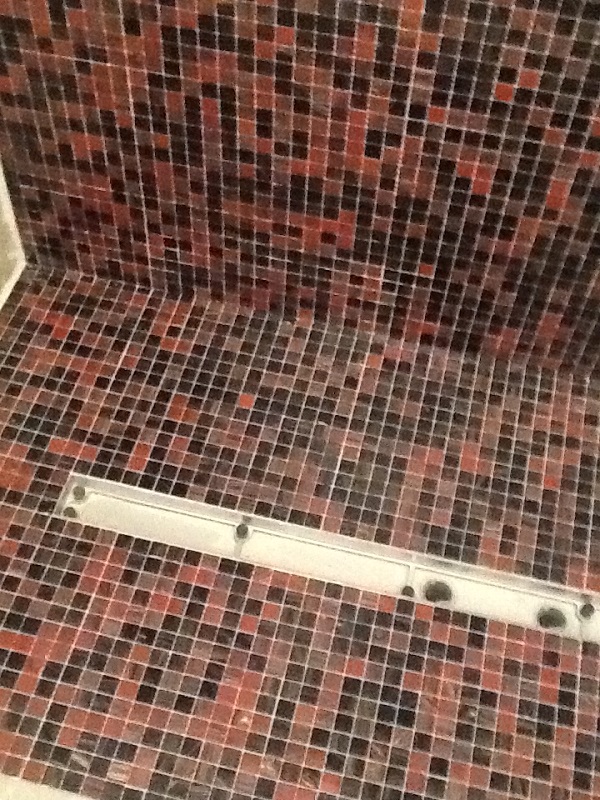

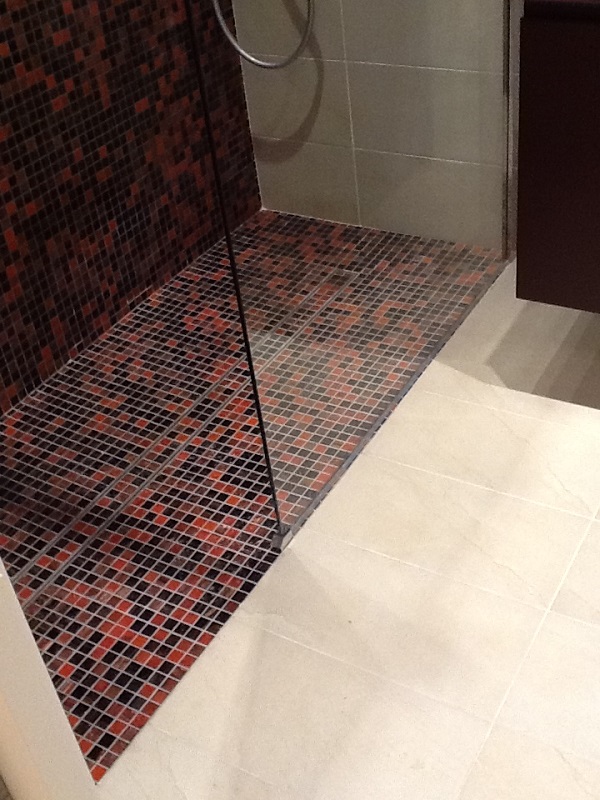

Posa i opera di pavimento e rivestimento in mosaico vano doccia e greca bagno con supporto a rete stuccatura.Posa in opera di pavimento e rivestimeto mattonelle e stuccatura.Opere da imbianchino .Montaggio sanitari, rubinetterie, termoarredo e box. e frutti elettrici:Seguono foto piatto doccia

foto

Ma sbaglio o il water che verrà installato sarà di quelli sospesi non appoggiati a terra, vedo che c'è la staffa murata per la tenuta, però io sono restìo a tale soluzione, personalmente non avrei problemi, visto che sono sotto i 60 kg, ma per uno di 120 kg, tale soluzione potrebbe anche creare qualche problema di tenuta.

Si Roero ,si usano anche perchè sono più igienici a livello di pulizia del pavimento.
