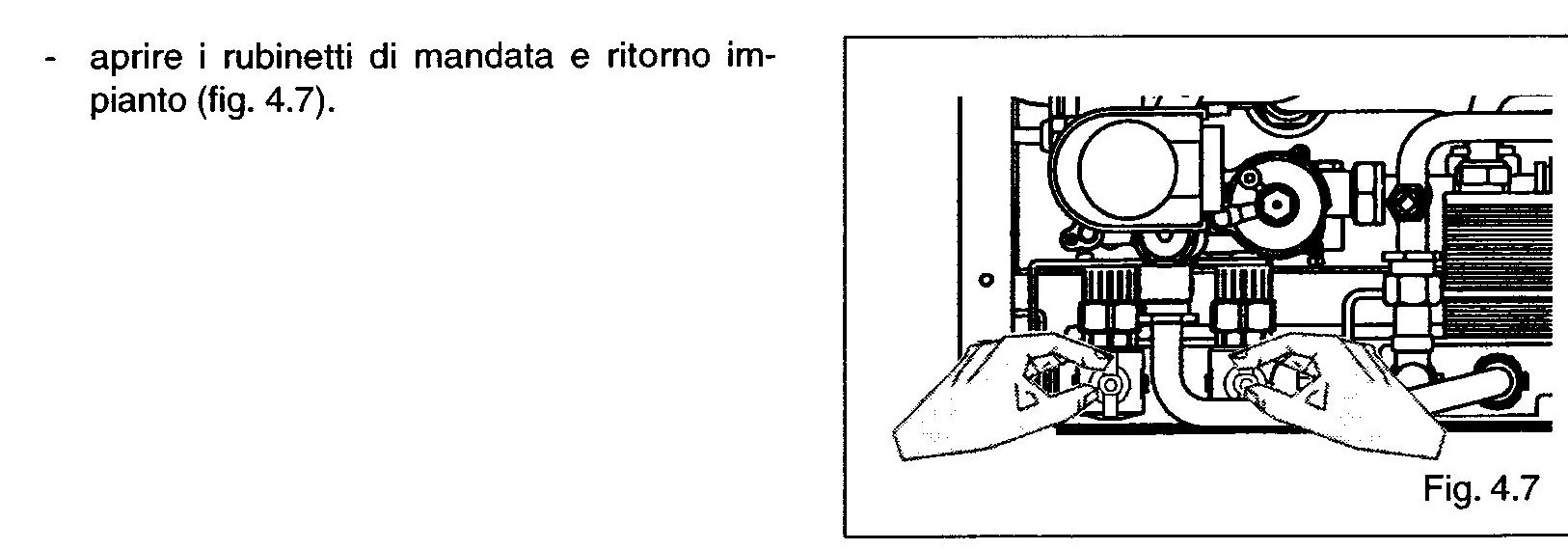

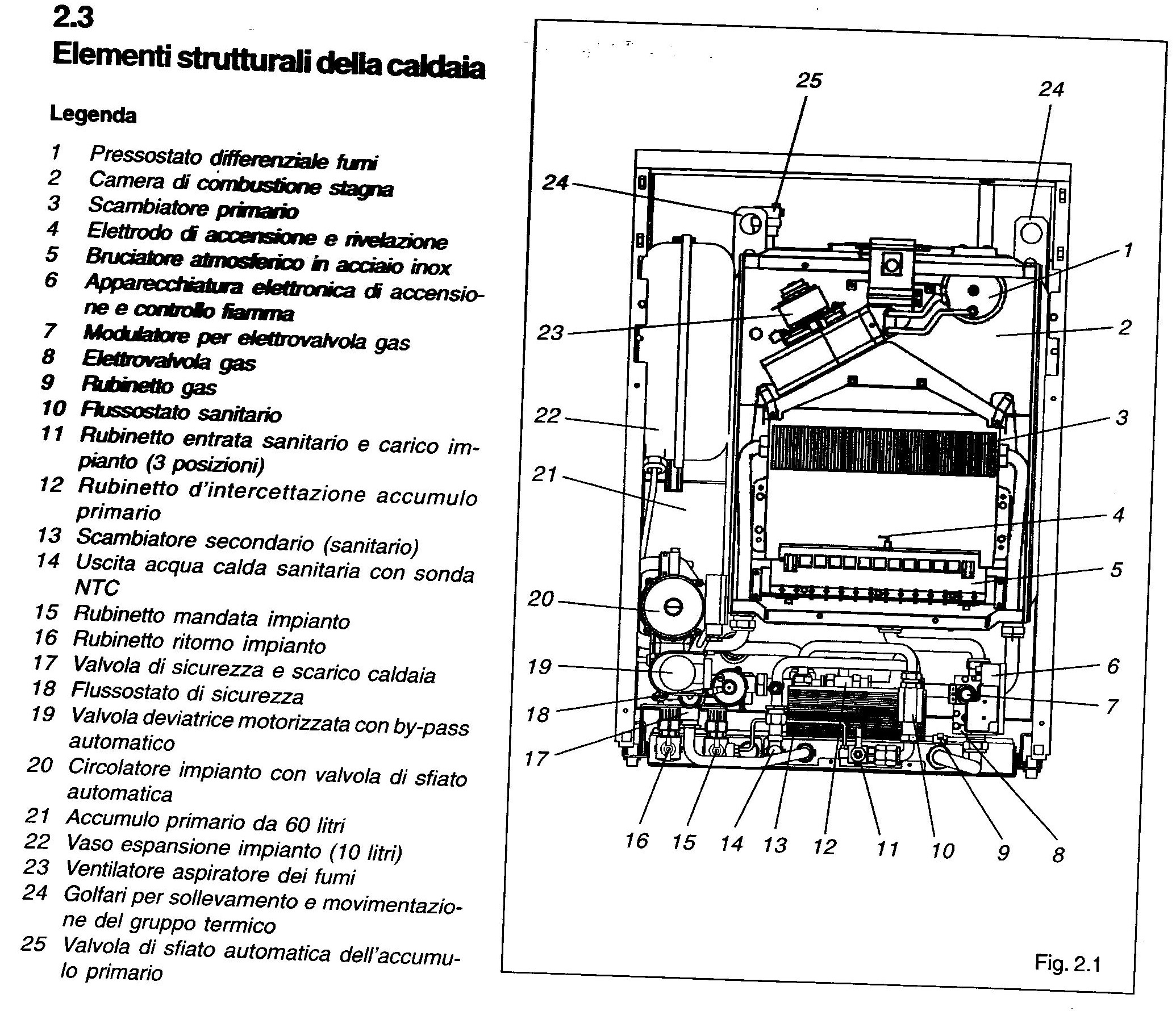

Volevo far funzionare la sola acqua calda della caldaia per il piano di sopra (mai fatto si usa sempre al piano di sotto) ma mi vā in blocco per mancanza pressione impianto, controllando lo schema della caldaia per me c'é qualcosa che non vā, lo schema é differente su quest'ultimo ho i rubinetti di chiusura andata ritorno ma su quella mia non c'é quello di mandata di rubinetto di chiusura

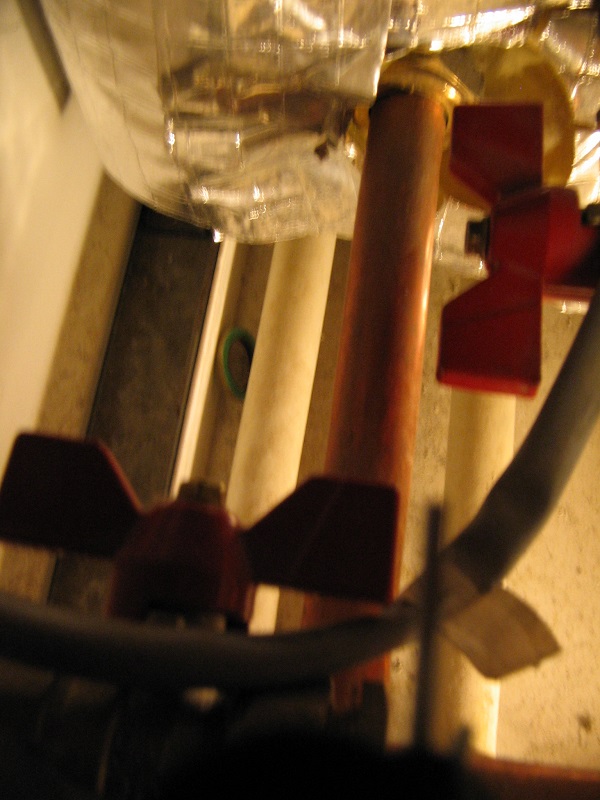

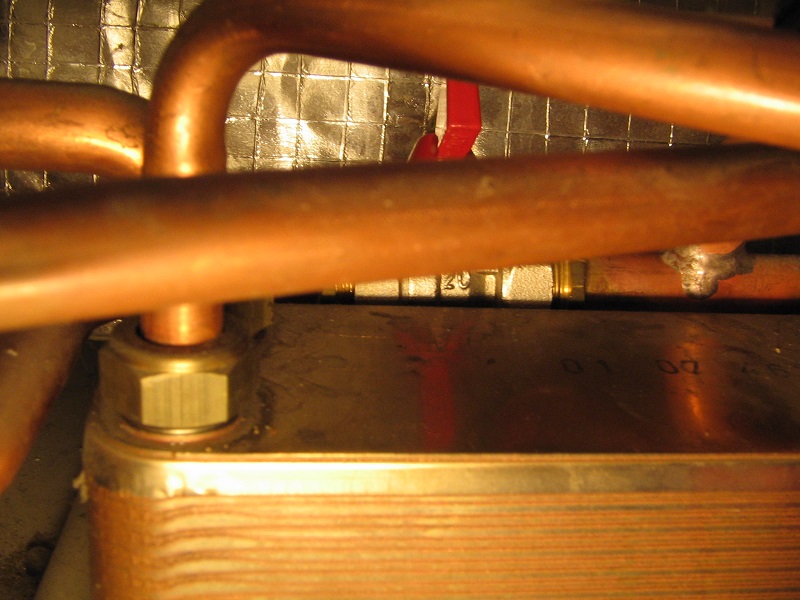

seguendo il tubo trovo chiusa questa che risulta la 12 (Rubinetto d'intercettazione accumulo primario) e secondo me l'acqua calda non viene se chiusa all'epoca dall'idraulico forse perché pensava che fosse la chiusura mandata.

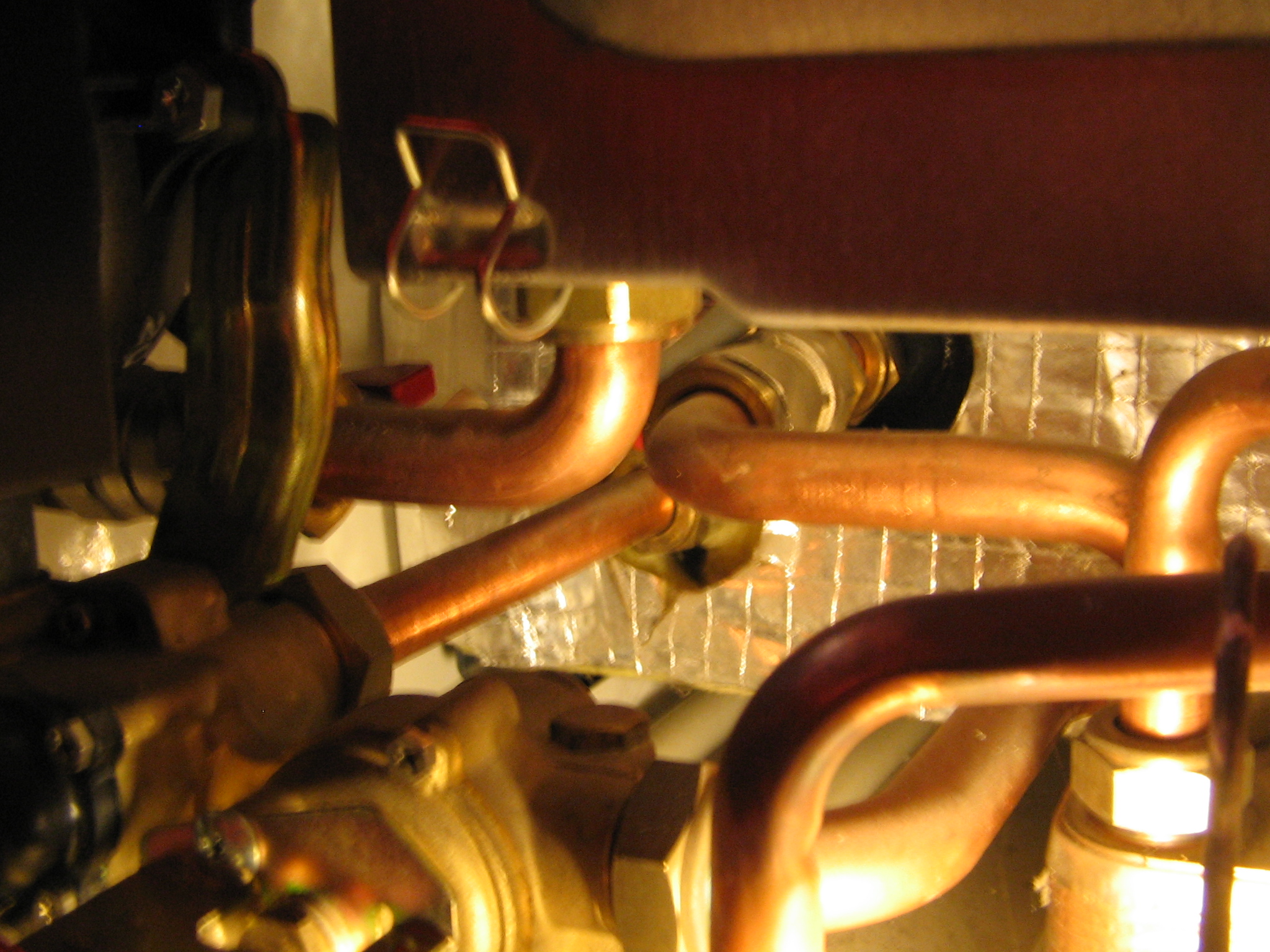

Dietro la pompa c'é un'altra chiusura che che vā dalla camera di combustione si immette nel circolatore non sarā questa? prima a sx

Mauro, non č possibile quello che asserisci, la caldaia deve avere una mandata ed un ritorno, piuttosto parti dal collettore e vai verso la caldaia, vedrai che ci sono due tubi che entrano in caldaia.
Inoltre aumento la pressione in caldaia caricando acqua, porta la pressione a 1,2-1,5 bar e vedrai che tutto funziona.

acqua dei termo?
non basta chiudere quelli che non vuoi?

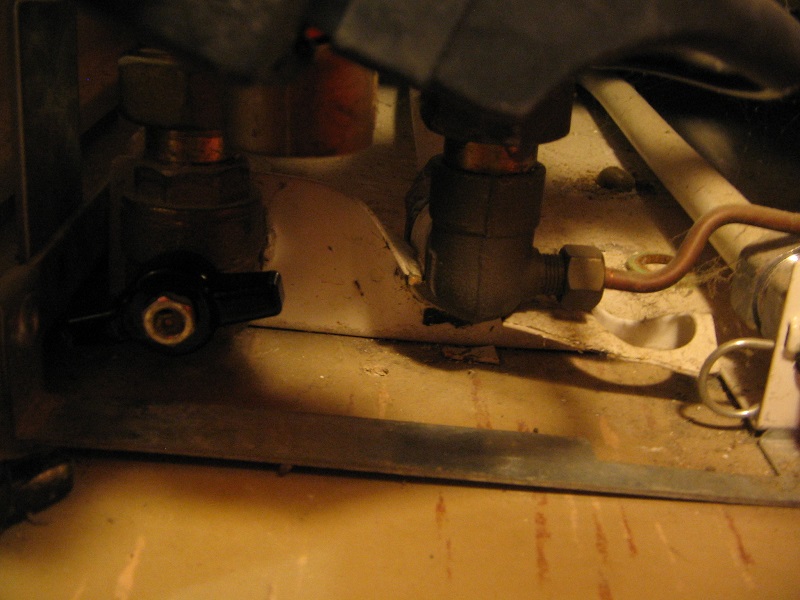

Forse mi sono spiegato male ,no ci sono tubi mandata e ritorno, ma non trovo la valvola di chiusura mandata, quella del ritorno c'é ma é chiusa dove ho fatto la prima foto. Le valvole impianto riscaldamento devono essere chiuse sotto la caldaia. A me serve usarla solo per l'acqua calda.No riscaldamento. Nella prima foto si vede c'é solo la valvola ritorno numerata 16 nello schema.

Infatti come fanno tutti, basta che chiudi le valvole a sfera.
Comunque se chiudi anche solo il ritorno funziona solo l'acs, magari hai anche una valvola di ritegno sulla mandata, solo che probabilmente non la conosci, dicevi che ti va in blocco per mancanza pressione, perō succede solo se la pressione caldaia č sotto lo 0,5 bar.

la mandata e il ritorno si intendono per i termo, in un circuito chiuso.

Per la acs c'č ingresso fredda da acquedotto e l'uscita calda alle utenze.

Se chiudi la fredda in ingresso, togli acqua ai rubinetti se messi in "calda".

se vuoi chiudere tutto, dovrai chiudere anche la fredda

Dimenticavo, sulla caldaia devi spegnere la parte dei termo, dovrebbe esserci un interruttore.

fai tu Roero..
ti confesso che non ho capito molto.

Si ma penso che essendo chiusa la valvola (12) dello schema l'acqua calda va in blocco la caldaia ha un accumulo primario da 60 litri.

Sembra strano ma il codice che dā la caldaia é il codice 04 che corrisponde Anomalia d'insufficente pressione impianto che con solo acs non sō fino a quanto centra selettore in estate

ma non hai il selettore estate/inverno?

rubinetto o rubinetto/termo

Si infatti stā su estate solo acs

allora non devi far nulla

Ma non hai un manometro sulla caldaia che segna la pressione? č la prima cosa da controllare.
Certo che non č una caldaia recente, gli accumuli nelle caldaie da anni li fanno sempre pių piccoli, proprio per contenere i consumi, tenere caldo un boiler da 60 litri costa parecchio, mettimi una foto dei comandi della caldaia che ci sono nel frontale, anche senza chiudere nulla basta che disattivi elettricamente la parte termo.

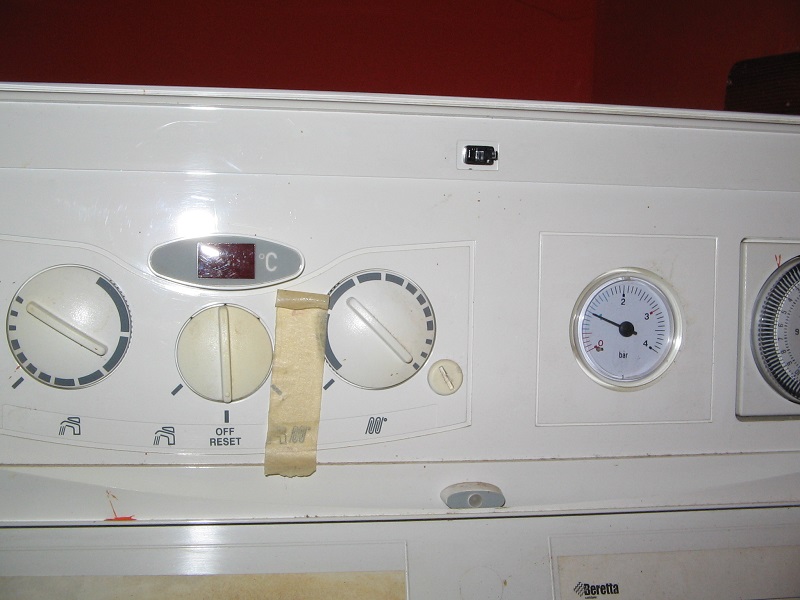

Comandi frontale caldaia quello che non si vede tutto é un orologio il nastro l'ho messo per far capire in casa che non va girato da quella parte

Immagine Allegata: IMG_1753.JPG
