mettilo su estate e regola la T a piacimento.

i bar sono corretti

Come pensavo è un po' vecchiotta come caldaia, dove c'è il selettore off reset è normale sia posizionato così?
Non è che sia tanto chiaro come comandi, la foto che ha messo Bio è chiarissima nei comandi.

no Roero, sono chiari entrambi.

il selettore centrale va su "rubinetto"
il selettore di sx imposta la T rubinetto acs
il selettore a dx imposta la T termo e la può mettere al minimo.

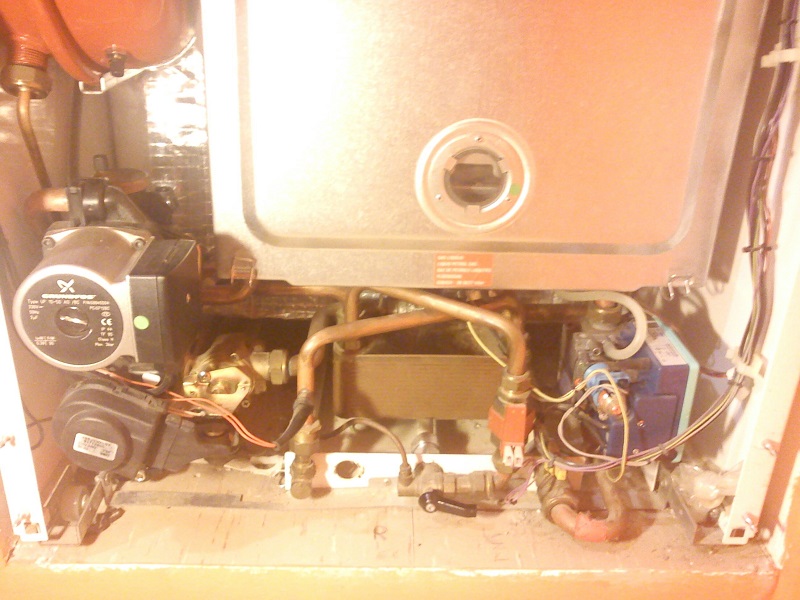

Ma io le prove già l'ho fatte, però quella valvola (12)rubinetto d'intercettazione accumulo primario sullo schema n.2 che vedete sulla caldaia é chiusa e secondo me non fà funzionare l'acs,penso.

Fammi capire, ma prima funzionava?
Nel dubbio prova ad aprirla.

Si funzionava,Io penso che per la fretta non trovando la chiusura mandata impianto l'idraulico a chiuso quella. Domani provo,grazie mille a tutti e due

Scusate se mi permetto, ma se l'acqua sanitaria entra deve per forza uscire aprendo un rubinetto acqua calda anche a caldaia spenta perché la 3 vie è sempre in priorità ACS, se non esce c'è sicuramente una valvola chiusa, o dentro la caldaia o appena fuori, potrebbe essere la valvola che si vede chiusa nella foto appena dietro lo scambiatore.

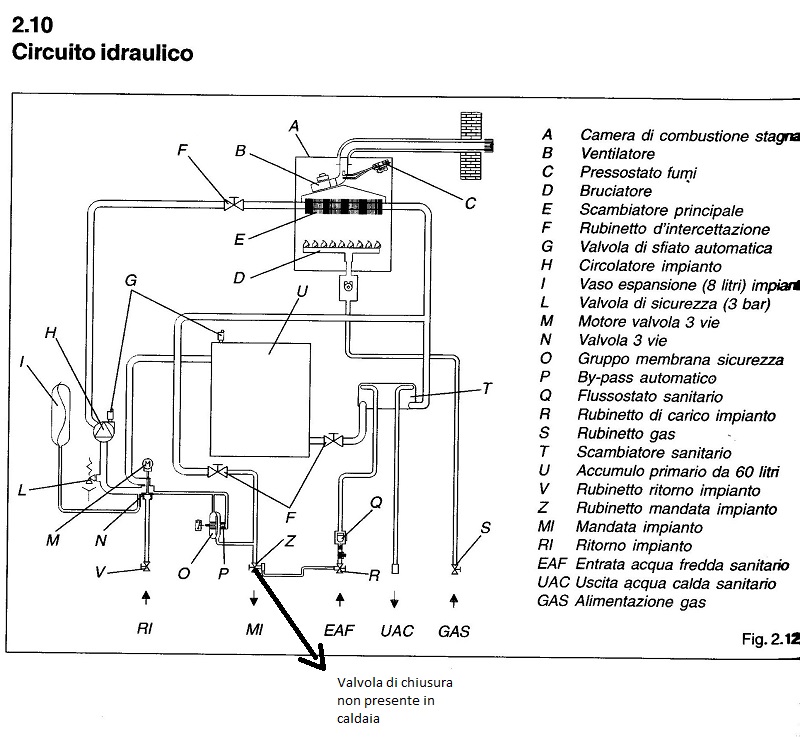

Funziona aprendo la valvola sopra lo scambiatore secondario. Ora però vorrei capire essendo un profano perché manca la valvola di chiusura mandata (foto 1)della discussione e se può creare la sua mancanza con il funzionamento di quella pellet problemi. Avendo solo la sola chiusura di quella di ritorno. In questa caldaia inoltre il rubinetto di carico impianto può essere messo su tre posizioni a sinistra entra la fredda per il sanitario al centro chiuso tutto a destra per i riempimento impianto. Allego anche lo schema e un'altra foto

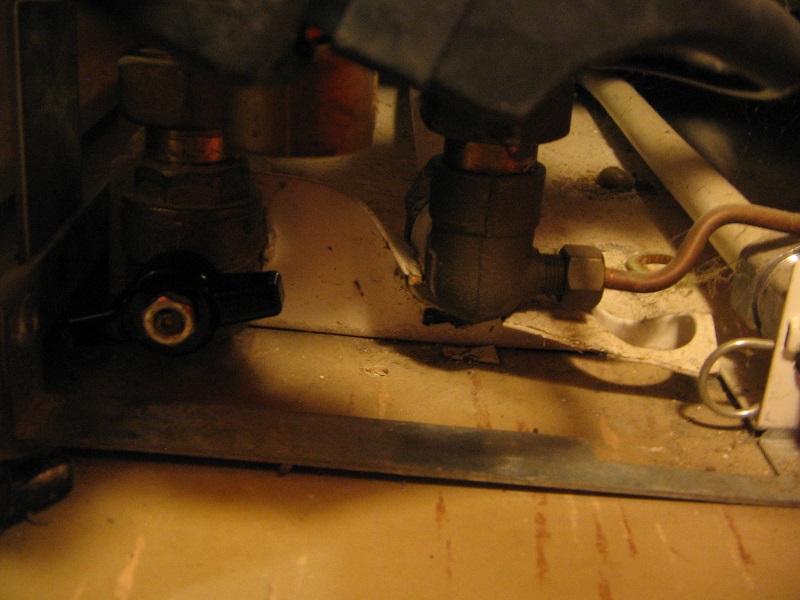

Qui si vede il rubinetto di carico e il tubicino in rame che arriva alla curvetta della mandata impianto

Non è indispensabile avere la seconda valvola, se chiudi quella esistente interrompi comunque il circuito.
