Batterie Plantè Calcolo superficie e Capacità, Come dimensionare una Batteria Plante
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 02/02/2016 15:24:04

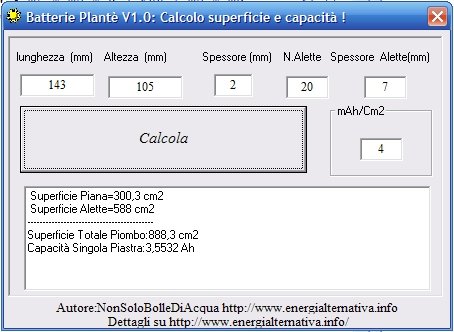

Apriamo questa discussione inserendo al suo interno tutti i SW che ci permettono di calcolare i dati tecnici della nostra batteria Plantè!

http://www.energialternativa.info/public/newforum/ForumEA/H/BatteriaPlanteCalcoloSuperficiePiomboECapacita.jpg




Vanno inseriti i dati relativi alle dimensioni della piastra in piombo, verrà calcolata la superficie e la capacità mediante il parametro mAh/cm2...ques'ultimo è in fase ancora di studio!
Faremo quanto prima alcuni esempi.
Un saluto
Bolle

Scarica allegato

BatteriaPlante_CalcoloSuperficiePiombo.zip ( Numero download: 426 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 02/02/2016 15:29:58

Questa è la capacità della Batteria Plantè con cui Agolui sta effettuando i test (LINK) ...è liscia senza alette:

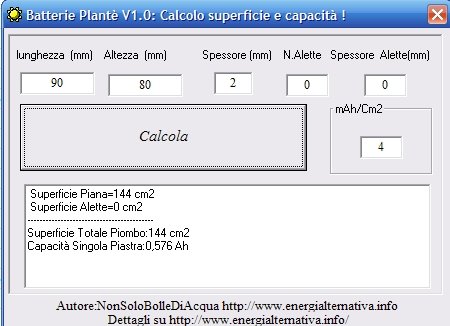

Ipotizzando una densità di 4mAh/cm2:

http://www.energialternativa.info/public/newforum/ForumEA/H/CapacitaBatteriaPlanteAgolui_1.jpg

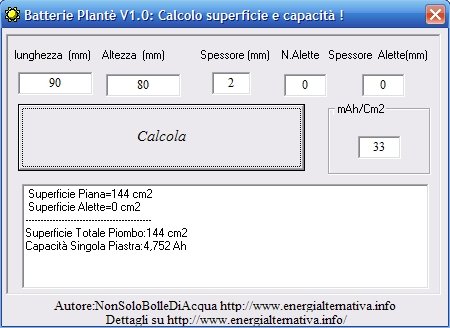

Ipotizzando una densità di 33mAh/cm2:

http://www.energialternativa.info/public/newforum/ForumEA/H/BatteriaPlantago33.jpg



Un Saluto
Bolle



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 02/02/2016 15:33:59

Passiamo a fare i calcoli anche della plantè a spirale...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1225

Stato:



Inviato il: 02/02/2016 16:12:38

bolle devi mettere spessore alette ed altezza alette(intendo la parte che sporge dalla piastra base in modo da avere tutte le superfici nelle 3 dimensioni.
Edit
uhmm in effetti comunque la superficie piana la hai lostesso visto il fronte delle alette.

ok ho detto una stupidata!!!
/Edit



Immagine Allegata: plantè.png

ForumEA/H/plantè.png



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 02/02/2016 16:24:33

Uao che spettacolo !!!



In realtà i tuoi campi portano a dubbi di interpretazione...

Dovresti inserire un'immagine tipo quella di raunarde e indicare le varie misure con delle lettere (a, b, c, etc.) da riportare di fianco a ogni campo in modo da dissipare ogni KW (ops... dubbio... )

Elix



Modificato da BellaEli - 02/02/2016, 18:48:24


---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 02/02/2016 22:36:59

Si, avete entrambe ragione...lo farò più chiaro e meno interpretabile!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 01/06/2016 11:42:14

Si puà avere una versione con fori filettati ???



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 08/06/2016 15:58:58

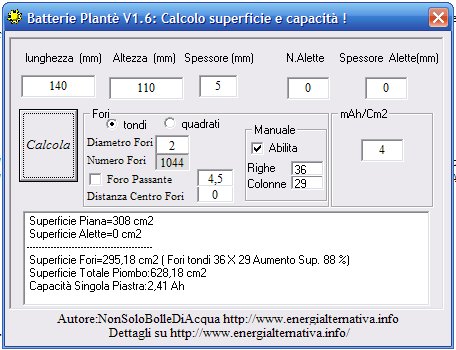

Il buon ITA815 ha tirato in ballo i fori, cioè quanto aumenta la superficie della piastra forandola: LINK.
Aggiorno la versione e poi la rendo unica ...basta inserire il diametro del foro e la distanza tra foro e foro, selezionando anche la tipologia e se si tratta di un buco o un foro (passante)...il resto lo fa il sw!

http://www.energialternativa.info/public/newforum/ForumEA/M/BatteriaPlanteCalcoloSuperficiePiombo.jpg



Scarica allegato

BatteriaPlante_CalcoloSuperficiePiombov1_6.zip ( Numero download: 253 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
