Realizziamo una RAM PUMP dal fonditore, Valvola per fusione
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 07/04/2016 15:42:03

Nel viaggio ad Agolandia abbiamo avuto modo di conoscere Leopoldo (il fonditore)...ci ha proposto di darci una mano per realizzare la Valvola per la Ram Pump personalizzata per il nostro forum!
Cosa facciamo...vogliamo scontentarlo?
Dobbiamo realizzare un oggetto 3d con la stampante e poi inviarglielo!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 07/04/2016 17:30:09

Questa è un'ipotesi di modello....cosa ne dite voi?

http://www.energialternativa.info/public/newforum/ForumEA/L/IpotesiModelloValvolaRamPump1.jpg



Il modello si ispira a quello di 5ino LINK



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 07/04/2016 22:23:48

La mia stampante 3d purtroppo non è ancora operativa
Provo a girare il link a Neto e vediamo se ci da una mano.



---------------
Chi non si indebita fa la rabbia degli usurai



neto
KiloWatt


Gruppo:Utente
Messaggi:131

Stato:



Inviato il: 07/04/2016 23:03:19

Scusa la mia ignoranza, non so cosa sia la ram pump??in ogni caso servono delle misure di max, inoltre sono necessarie delle giunzioni, filetti viti incastri ecc. Per procedere ho bisogno di capire bene a cosa serve, sta "goccia tronca"
Saluti neto



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 07/04/2016 23:09:10

Questa è la Ramp Pump LINK
Praticamente sfrutta il colpo di ariete dell'acqua.



---------------
Chi non si indebita fa la rabbia degli usurai



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1225

Stato:



Inviato il: 08/04/2016 10:06:23

dovete farla in 2 pezzi con 4 viti che uniscono il corpo se dovete fare una parte centrale così a goccia, in modo da poterla inserire.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 08/04/2016 15:09:40

Questo è il modello ipotizzato, allego il file sketchup per la realizzazione del modello con stampante 3D!

http://www.energialternativa.info/public/newforum/ForumEA/L/IpotesiValvolaRamPump.jpg



Scarica allegato

ValvolaRamPumpModello1.zip ( Numero download: 178 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 08/04/2016 16:09:37

Questi i file allegati estensione dae e amf/stl per il 3d (cura)!


http://www.energialternativa.info/public/newforum/ForumEA/L/ValvolaNelProgrammaCura.jpg



Scarica allegato

ValvolaRamPumpFormatoDaeEAmf.zip ( Numero download: 186 )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 08/04/2016 20:14:09

Con un angolo così acuto del cono non c'è il rischio che si incastri?
non abbiamo la necessità che sia ad assoluta tenuta ermetica.
inoltre se la parte superiore della "pera" fosse di forma sferica non avremmo
problemi per l'orientamento della " pera"



Modificato da inventoreinerba - 08/04/2016, 20:17:25


Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 08/04/2016 23:06:23

nella parte in alto dovrebbe essere messa la guarnizione...quindi non dovrebbe incastrarsi. Cmq tu come la faresti?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



LucaP
milliWatt


Gruppo:Utente
Messaggi:13

Stato:



Inviato il: 09/04/2016 00:17:54

Ciao Bolle.
Ho visto il file ma credo che non vada molto bene in quanto tutte le linee curve sono troppo poligonali.
Fatto con questa geometria secondo me è meglio ricavarlo per tornitura da un pieno di ottone o bronzo, è comunque da valutare bene il materiale per realizzare la parte monbile in quanto se lo facciamo metallico rischiamo che per farla chiudere chi serve la pressione degli idranti dei pompieri.
Io opterei per il teflon o similari.
Comunque domani ne parlo con i mestieranti e vediamo la fattibilità.
Se ci sono consigli in merito fatevi avanti.
Ciao



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 09/04/2016 00:25:34

Ciao,
non è un problema aumentare la precisione e farlo diventare un cono perfetto incastro incluso...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



LucaP
milliWatt


Gruppo:Utente
Messaggi:13

Stato:



Inviato il: 09/04/2016 00:59:21

Ciao Bolle.

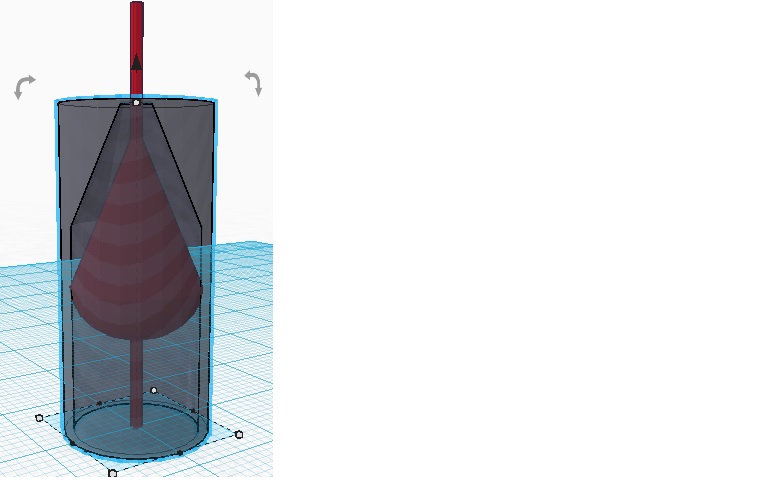

Scusa ma ho provato ad incastrare i pezzi tra di loro... e si incastranooooooooo.
Dobbiamo rivedere anche le misure, cosi non si monta :-)



Immagine Allegata: Rampump.jpg

ForumEA/L/Rampump.jpg


Scarica allegato

Rampump (2).stl ( Numero download: 190 )



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9575

Stato:



Inviato il: 09/04/2016 01:10:10

E' probabile che la semisfera debba essere alzata...ma abbiamo qualche dubbio sull'incastro dell'oggetto all'interno del tubo, cioè, secondo te e chiedi anche a Leopoldo è possibile fare questo ...all'interno dell'oggetto ...cioè non rimane incastrato oppure si può fare?

http://www.energialternativa.info/public/newforum/ForumEA/L/DubbioChiusura.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



LucaP
milliWatt


Gruppo:Utente
Messaggi:13

Stato:



Inviato il: 09/04/2016 03:58:57

Ciao bolle .

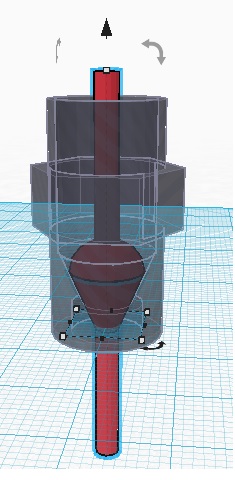

Mi sono permesso di apportare qualche mod.
Cosa ne pensi???



Immagine Allegata: Rampump_1.jpg

ForumEA/L/Rampump_1.jpg
