Bolle
| Inviato il: 30/07/2018 17:12:03
|
Prof eccoci pronti...allora, Frisby ha fatto a prova mettendo una resistenza al posto del geofono...cioè la resistenza sta fuori dalla scatola dell'amplificatore.
Questo il file:
http://www.energialternativa.info/public/newforum/ForumEA/T/REGH_LOG2018_7_30__12_40__13_00.txt.gz

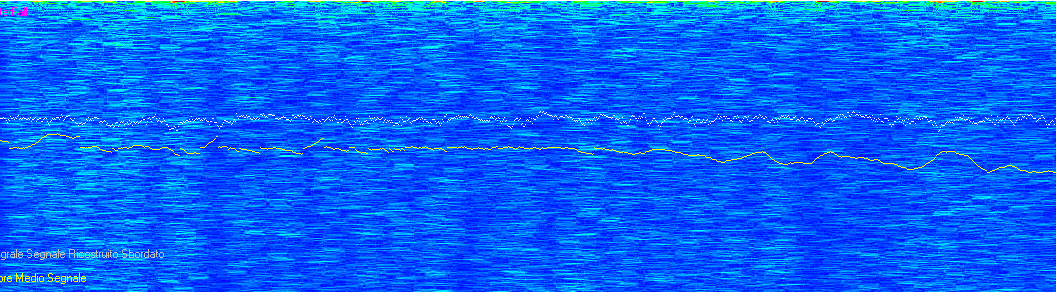

Questo è il WF senza filtri/antirumore:

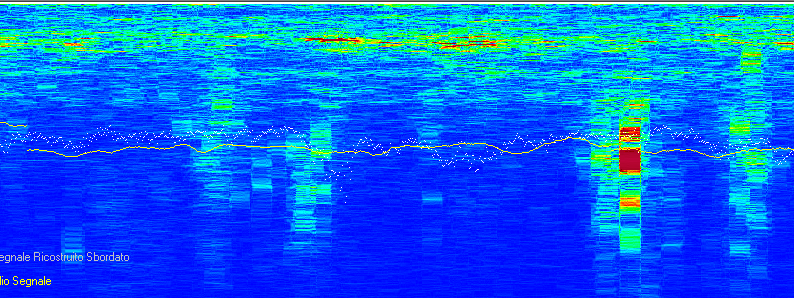

Mentre questo è il WF dei dati di ieri sera, cioè questo:
Tra un po arriva anche il file con la resistenza messa dentro la scatola metallica, praticamente nel circuito, vediamo se migliora rispetto quella messa fuori oppure....
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| |
qqcreafis
| Inviato il: 30/07/2018 18:23:01
|
spettro dei i dati di ieri in un momento tranquillo sono circa 13 digit /radice di (Hz) filtrati con passa basso a 16 HZ cosa che fa circa 40nv/rad(Hz) la metà del dichiarato dal data scheet l'amplificazione potrebbe non essere 15000
comunque vedo un meraviglioso effetto neve...finalmente
Modificato da qqcreafis - 30/07/2018, 18:31:15
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 30/07/2018 19:44:09
|
Ci siamo nuovamente ...Telegram ha fatto il botto...niente allarmi ,niente messaggi ...
Ipotizzo che i motivi per cui tendiamo a non utilizzare nulla di preconfezionato...si dovrebbero capire...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Frisby
| Inviato il: 30/07/2018 20:56:57
|

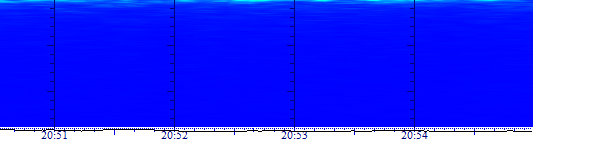

Resistenza da 330 ohm dentro il contenitore metallico schermato e collegata direttamente sulla basetta QQ2. Alimentazione a batteria (12V)
Immagine Allegata: dd.png
Modificato da Frisby - 30/07/2018, 21:00:49
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | | | | | |
qqcreafis
| Inviato il: 30/07/2018 21:21:22
|

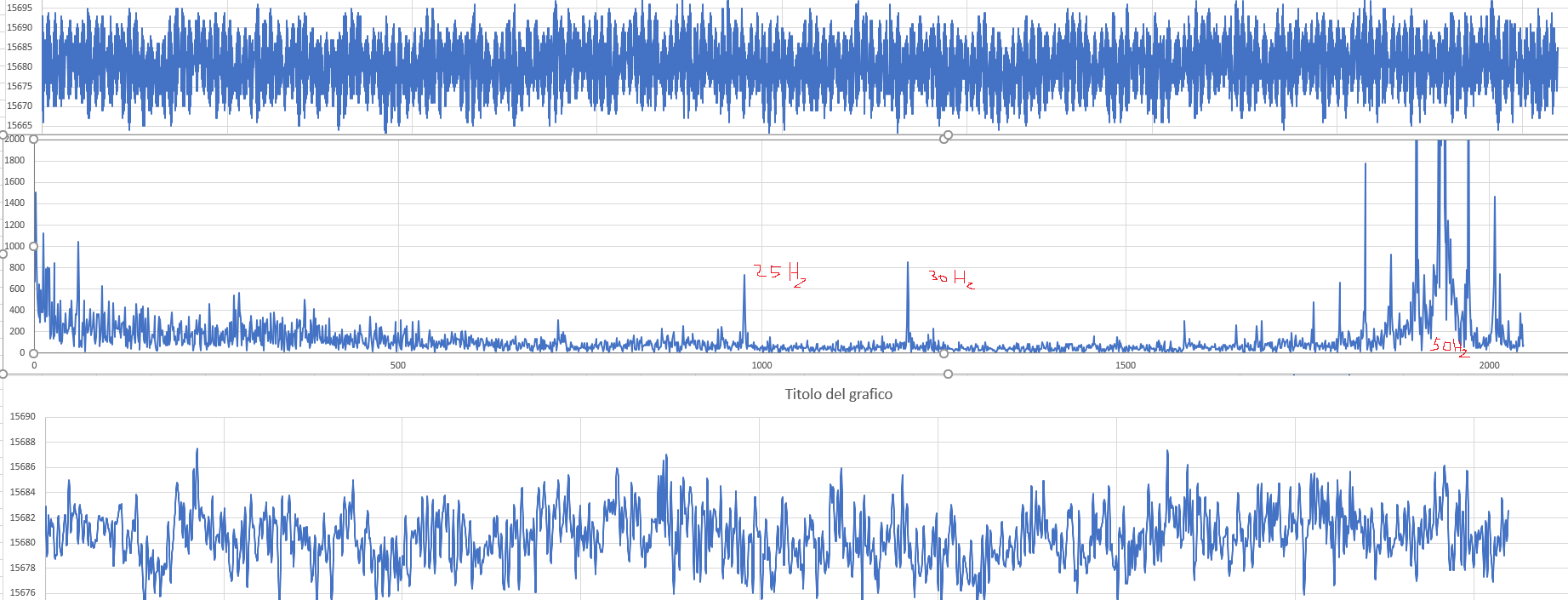

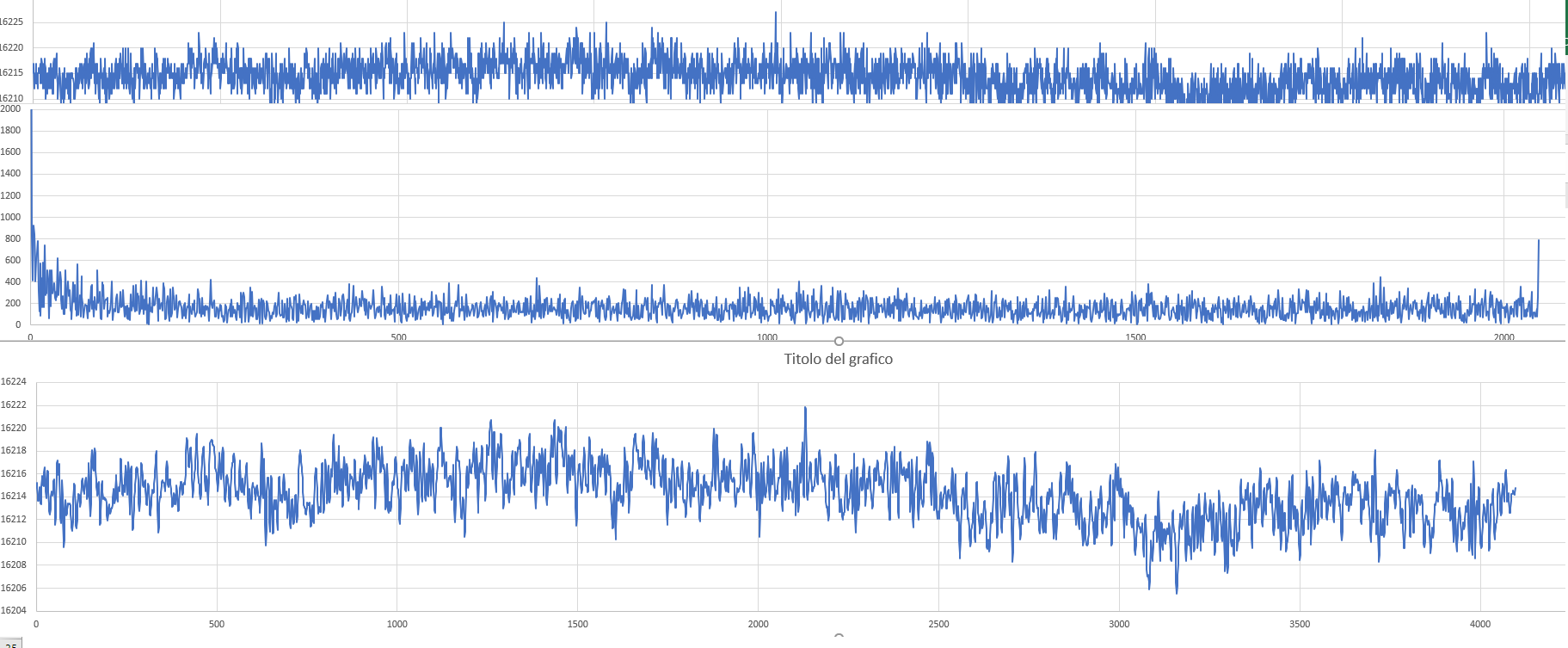

con solo r esterna 16 digit p-p si noti la scomparsa delle portanti 50,25,30 Hz
ma la comparsa di un brutto picco alla f di niquist
si nota il rumore 1/f
Immagine Allegata: con resistenza.png
Modificato da qqcreafis - 30/07/2018, 21:35:27
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 30/07/2018 21:25:21
|

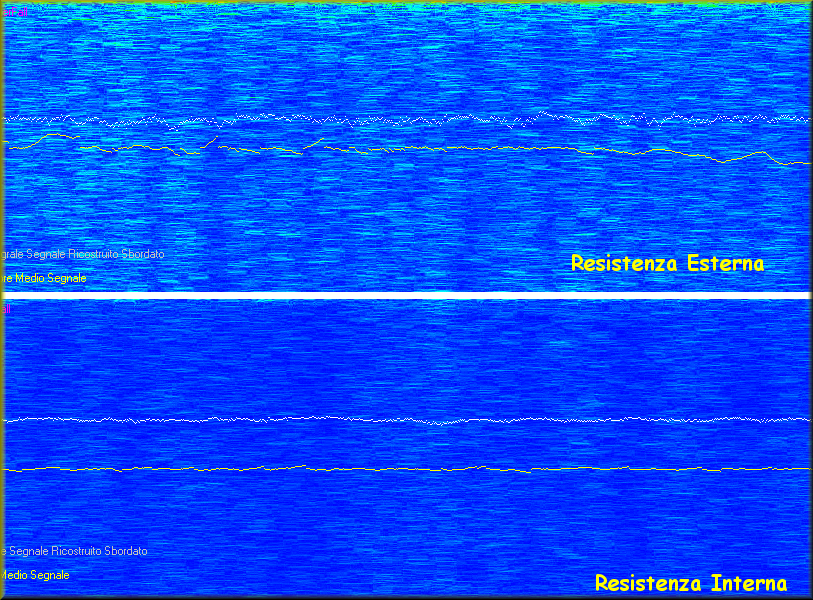

Questo il confronto con R Esterna ed R Interna:
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 30/07/2018 22:02:56
|

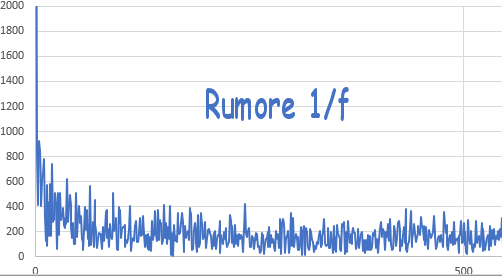

Prof, bellissima la tua immagine...zummolo la parte in questione:
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 30/07/2018 23:36:33
|

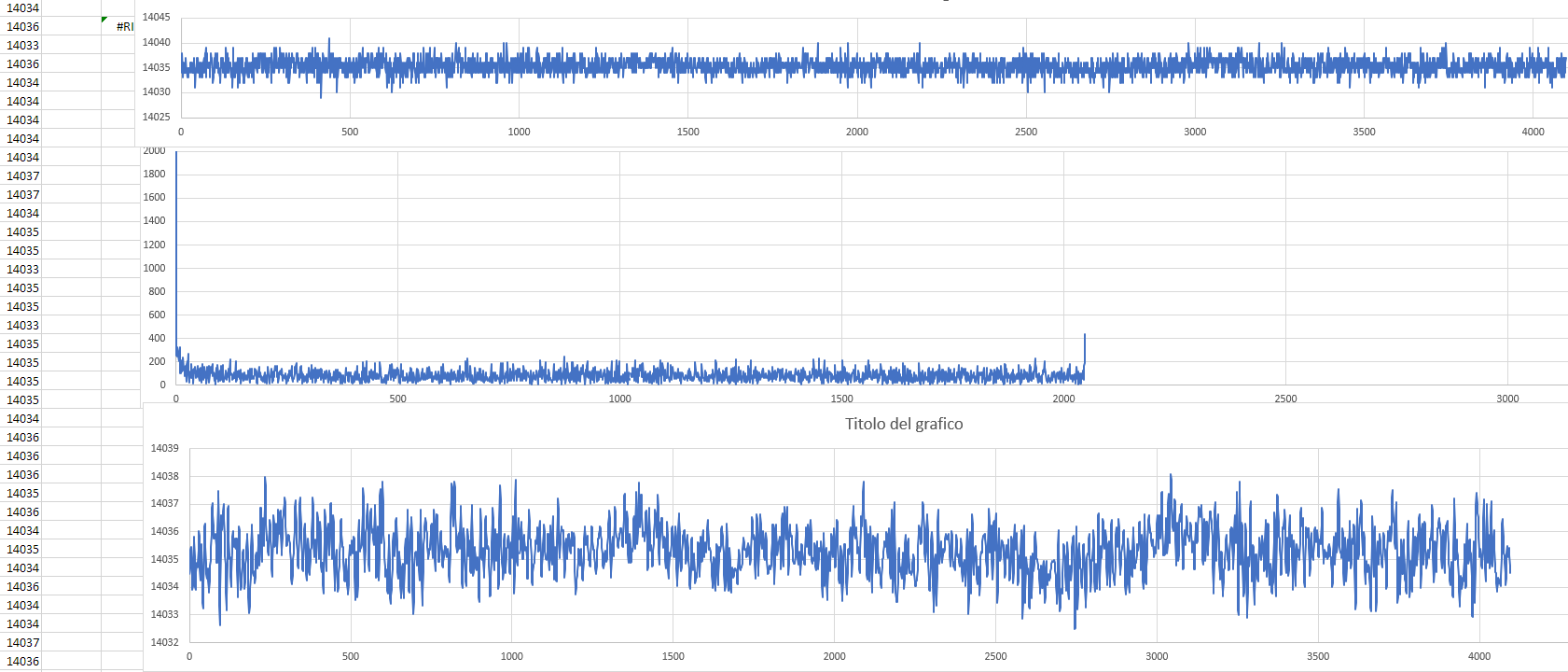

con r interna il rumore è solo il doppio del rumore termico di una r da 330 ohm a T ambiente se l'amplificazione è 15000
con una banda di 16Hz vp-p =0,23mV/radq(Hz) che è dato da 6 digit
Immagine Allegata: rinterna.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 31/07/2018 00:05:34
|
http://cas.ee.ic.ac.uk/people/dario/files/E22/L2-BJTCE.pdf
Zin=330+5,6/1,8=333 ohm
amplificazione 16800
mmmm sembra tutto in ordine a f =0
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 31/07/2018 00:17:52
|
ok ok l'op27 dichiara 3,5nV/radq(Hz) per f superiori ai 10 Hz
facciamo un passa banda e vediamo
da 10 a 19 Hz
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 31/07/2018 22:28:03
|
finalmente i conti tornano o quasi
calcolando il valore efficace del rumore tra 10 e 19 Hz
(radice quadrata della media dei quadrati dei valori) viene 88,3 microvolt dividendo per la radice quadrata dell'ampiezza di banda(9Hz) si ottiene 29,4microvolt/radq(Hz)
questo è il rumore dopo la catena di amplificazione quindi in ingresso si ha un rumore=29,4E-6/15000volt/radq(Hz)=2 nanoVolt/radice di (Hz)
significa che abbiamo un rumore inferiore al dichiarato di 3,5nanoVolt/radice di (Hz)
comunque riprovo con altri dati
Modificato da qqcreafis - 31/07/2018, 22:54:16
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 31/07/2018 23:34:41
|
bene bene la parte centrale dei dati fornisce 3,3 nVolt/radq(Hz)
incredibile un rumore bassissimo coerente con i 3,5 dichiarati
comunque riusciamo a fare meglio nell'analisi di quelli che hanno scritto i data-scheet
significa che si può amplificare ancora molto significa che si rileva tanto ma non sempre quello che si vuole, ad es 50Hz che entra forse anche per interazione con il magnete
Bisogna elimare l'effetto di campi "vaganti"
l'induzione si dovrebbe eliminare con antiparalleo o antiserie
Modificato da qqcreafis - 31/07/2018, 23:44:18
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 01/08/2018 09:09:22
|

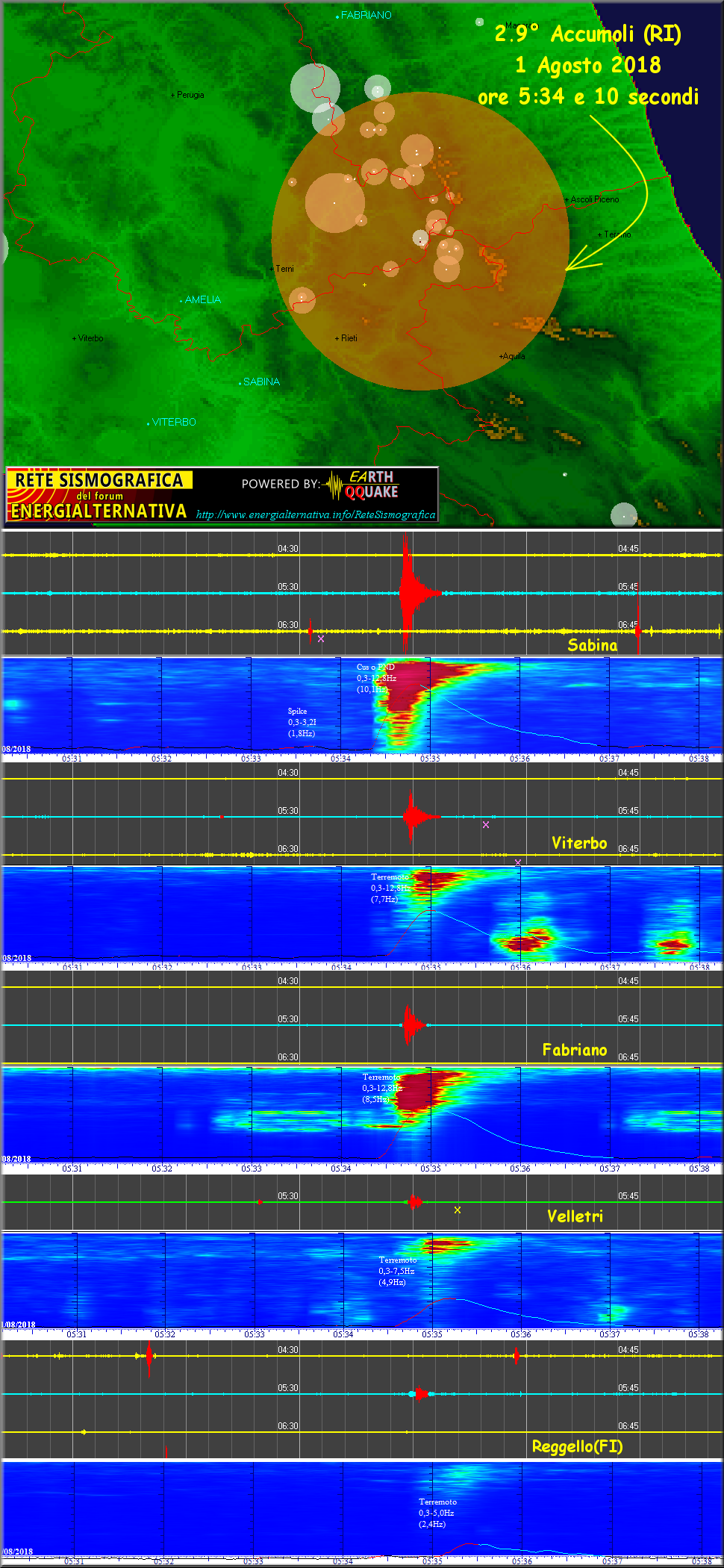

Questa mattina all'alba un 2.9° ad Accumuli(RI) alle ore 5:34 e 10 secondi ad una profondità di 11km:
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 01/08/2018 09:47:05
|
Questa notte sono scattati gli allarmi all 1 e mezza, l'utente superbug dormiva beatamente...nemmeno le tre bottarelle sotto casa sua sono riuscite a farlo svegliare...anche i nostri tentativi sono falliti miseramente  !

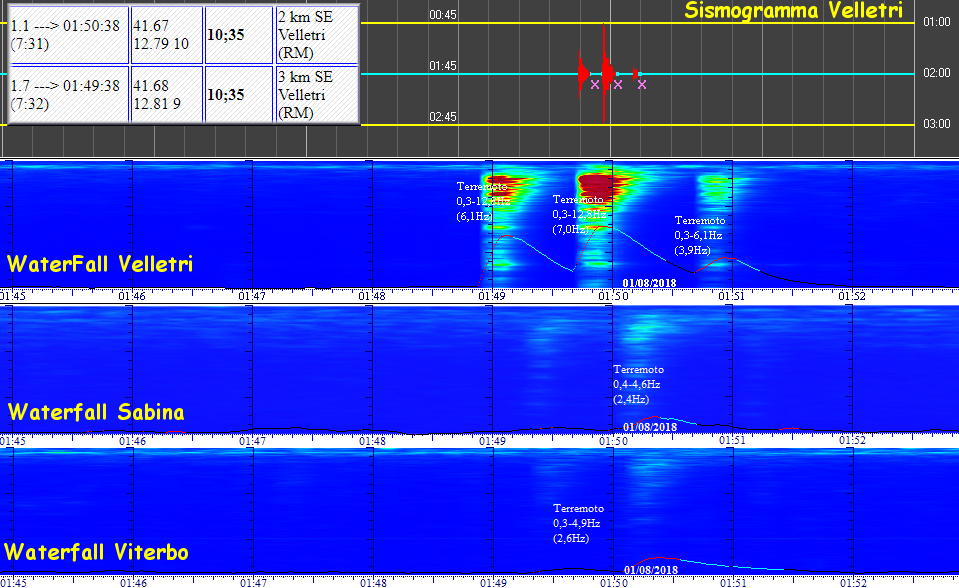

Questa è la tripletta che ha registrato la nostra rete con il nostro SuperOrecchio ( ):
INGV ignora il primo evento...tutti e tre gli eventi vengono registrati anche dalle postazioni delle Sabina e di Velletri!

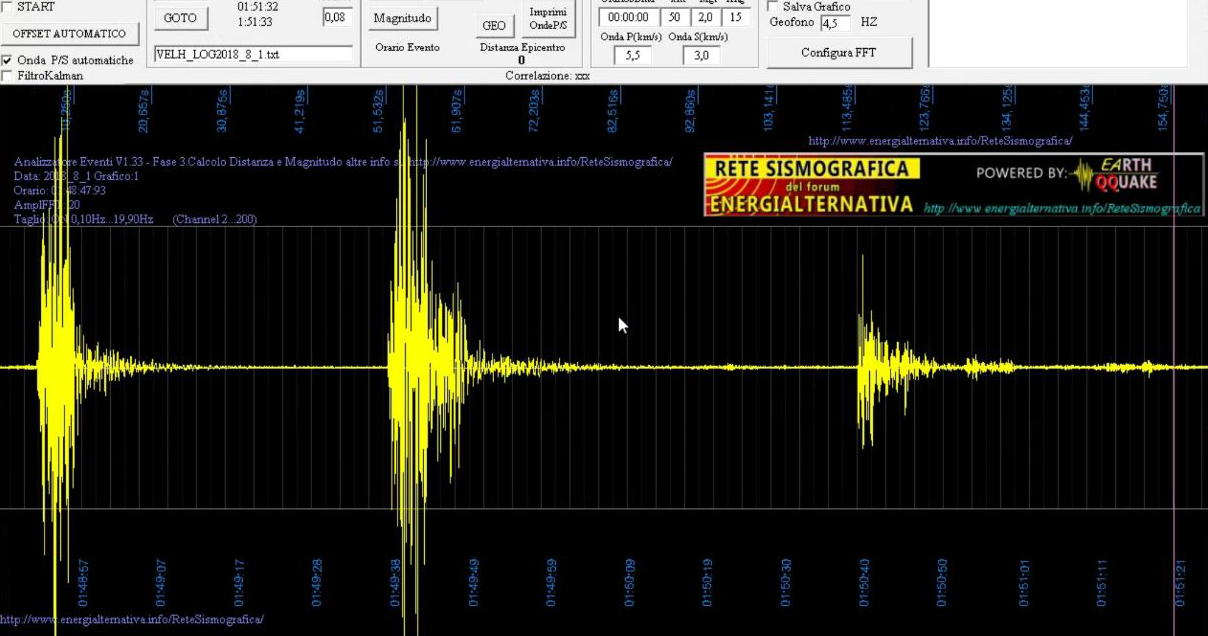

Questa l'analisi della tripletta effettuata dall'utente SuperBug:
Modificato da Bolle - 01/08/2018, 11:21:30
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| | |
|
