BellaEli
| Inviato il: 19/05/2017 19:36:47
|
Ciao Ragazzi,
apro questa discussione perchè ormai, trascinato nel girone dei sismografati, mi sono ritrovato a dover collaborare...
Studiando i geofoni ci siamo resi conto di una cosa: tendono ad essere "sordi" alle basse frequenze, proprio quelle che interessano a noi per lo studio dei terremoti !
Ma allora come fare ? Semplice, ci vuole un sensore basato su un altro principio fisico...
Ricordandomi che tempo fa un signore in pensione mi disse: "Ho la stazione sismica di nuova elettronica buttata in cantina, perchè non me la rimetti in funzione che io non ne sono capace ???" lo sono andato a cercare e mi sono fatto dare tutto quanto.

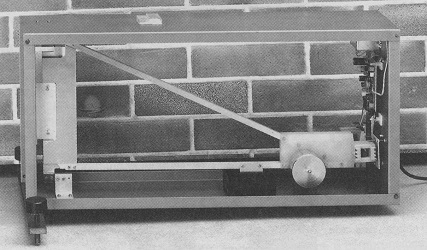

L'apparato in questione era il seguente:
Si tratta di un sensore orizzontale denominato di Lehman.
Le condizioni alla consegna erano davvero pessime, tutto l'apparato era stato conservato da una 20 di anni in una cantinola umida e frequentata da gatti.

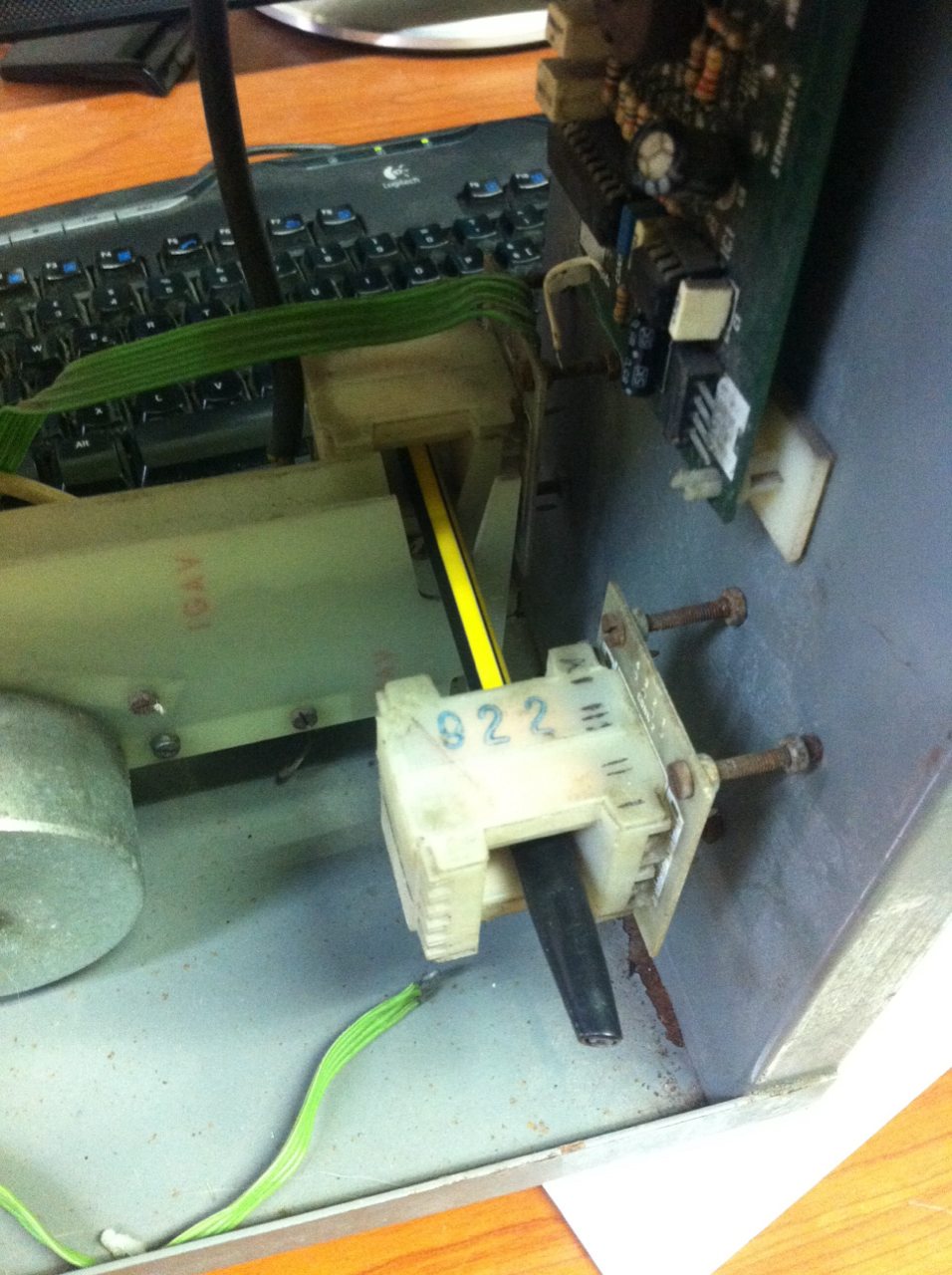

Purtroppo non ho pensato a documentare quanto ricevuto, ho appena una foto e un video scambiato con Luky, eccoli:
Da quel poco che si può vedere i collegamenti sono strappati, la ruggine ha invaso ogni vite e lamiera non verniciata e tutto era ricoperto da uno spesso strato di polvere/ossido.
Inoltre manca il nucleo in ferroxube necessario al rilevamento dei movimenti.
Senza esitazione l'ho smontata pezzo pezzo per iniziare la sua ristrutturazione: tutte le parti di alluminio sono state tirate a nuovo con una retina di acciaio e detersivo CIF.
Il "case" del sensore l'ho portato da un carrozziere per farlo riverniciare e oggi sono andato a riprenderlo.
Qualche foto di questa la prima fase di riassemblaggio del tutto...

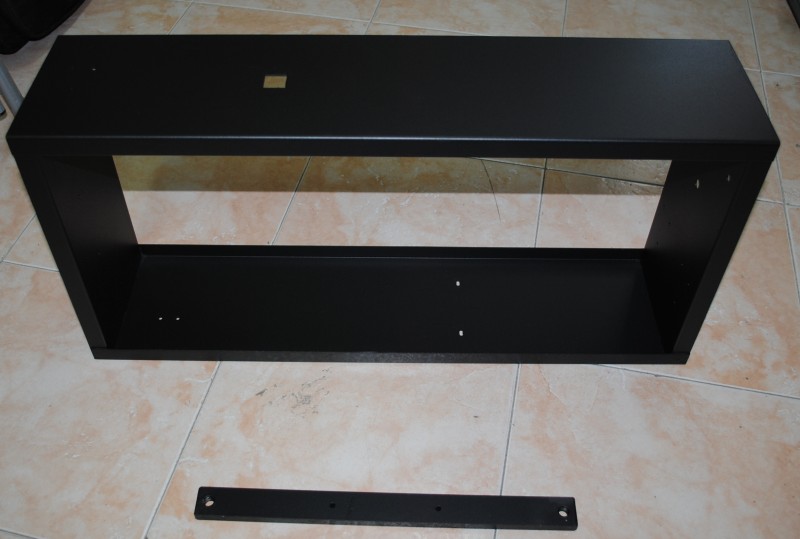

Il case riverniciato:

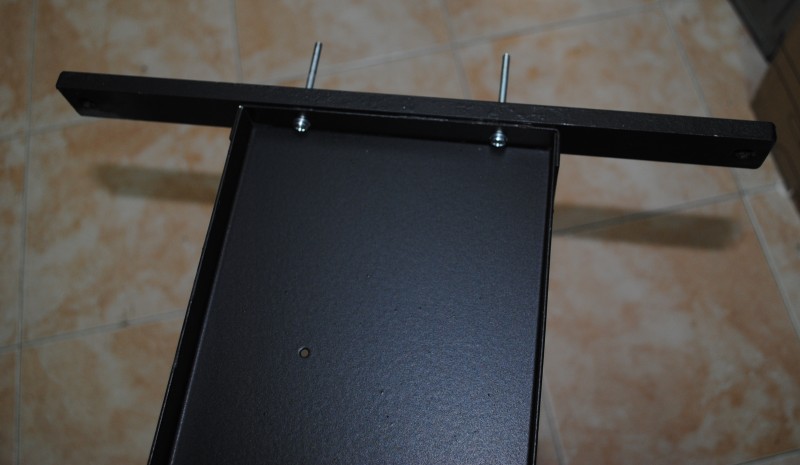

Montaggio del piede:

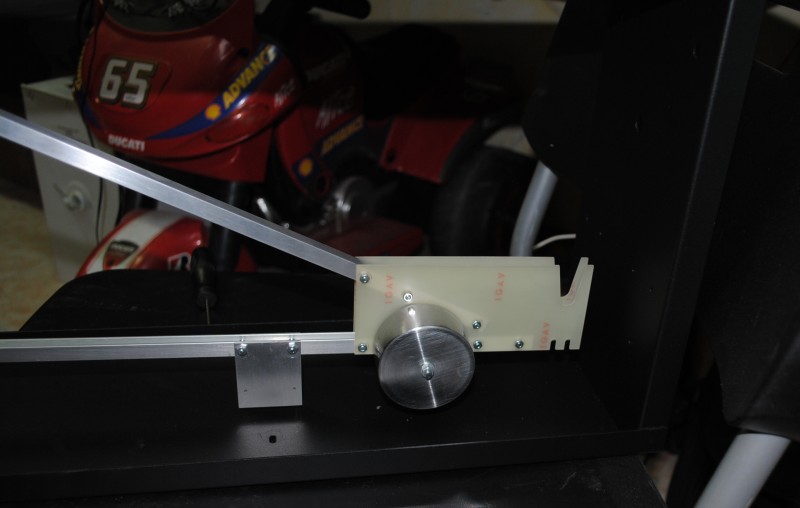

Il braccio oscillante tirato a nuovo:

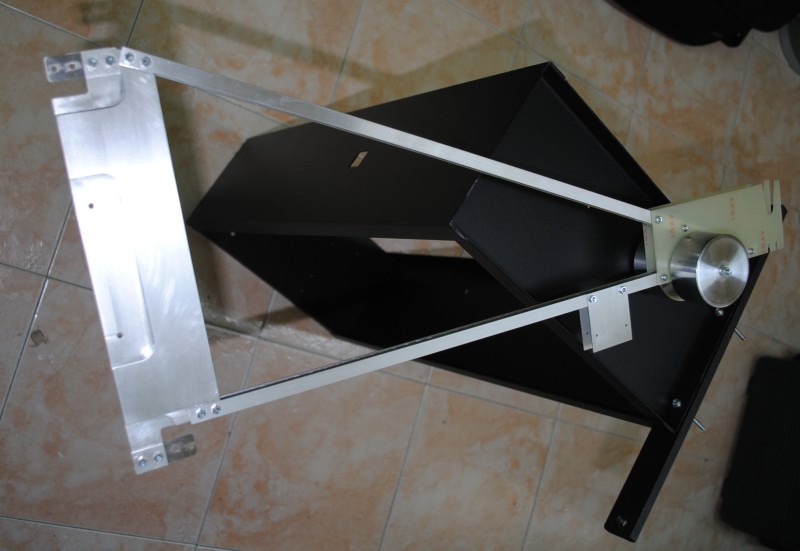

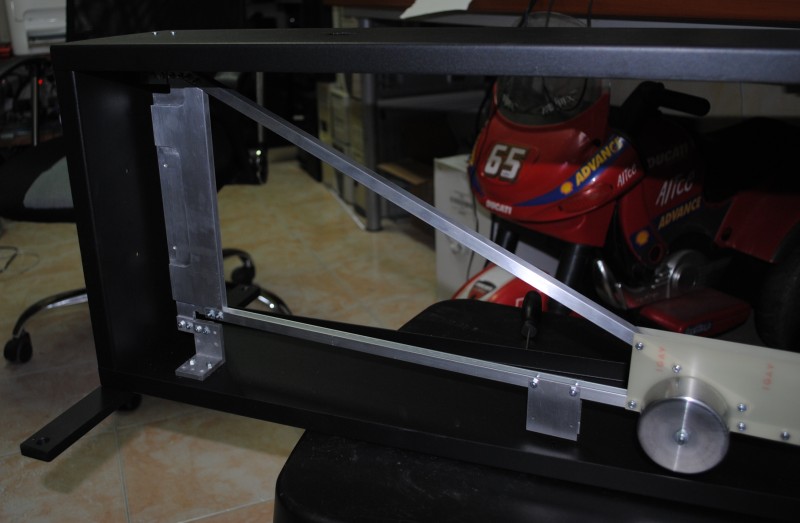

Il braccio montato:
Per ora mi fermo, vi terrò aggiornati !!!
Modificato da BellaEli - 19/05/2017, 19:41:21
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
|
| |
lucky
| Inviato il: 19/05/2017 19:57:53
|
bene, bello vederlo pulito e verniciato, ma questo e solo il primo passo....la parte più difficile viene ora, elettronica
come sta messo, pensi che funziona ancora qualche componente su quella scheda?
il bello e che agendo sul inclinazione del pendolo cambi la frequenza, quindi può lavorare a frequenze bassissime |
| | |
Bolle
| Inviato il: 19/05/2017 20:03:46
|
nooooo....non ci posso credere...hai messo in moto l'apparato motorea...vai rospo, sei tutti noi!!!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
BellaEli
| Inviato il: 19/05/2017 20:04:11
|
Per assurdo per me è più difficile la verniciatura che rimettere in sesto la scheda elettronica...
Si, l'inclinazione è variabile anche se NE suggerisce di impostarla a 1,5 Gradi
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | | | | | |
BellaEli
| Inviato il: 19/05/2017 20:18:02
|
Da quello che mi ha detto il proprietario l'apparato fu scollegato poichè la data di utilizzo superava quella del datario interno e non era più possibile legare un evento ad un determinato momento temporale...
Quindi l'elettronica dovrebbe essere grossomodo a posto...
In ogni caso si tratta di tutta componentistica "analogica" senza alcuna traccia di SMD.
Io elettricista ??? Nooo... assolutamente... io sono casalinguo !
Modificato da Bolle - 19/05/2017, 20:32:28
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
RAUNARDE
| Inviato il: 19/05/2017 20:30:15
|
se dovessero servirti informazioni...
qualcosa qui c'è anche e sembra diverso.
LINK
LINK |
| | |
BellaEli
| Inviato il: 19/05/2017 20:43:31
|
Grazie Raunarde,
per fortuna le riviste di nuova elettronica si trovano ormai sul web scansionate in PDF, quindi ho a disposizione il numero 131 dove era pubblicato...
Cmq grazie mille per i link !
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
lucky
| Inviato il: 19/05/2017 20:46:57
|
CITAZIONE (BellaEli, 19/05/2017 20:18:02 )
io sono casalinguo !
si si, molto linguo  |
| | | | | | |
qqcreafis
| Inviato il: 21/05/2017 17:58:34
|
secondo quale principio funziona il sensore di spostamento?
che soglia di sensibilità possiede (il minimo spostamento che rileva)?
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
BellaEli
| Inviato il: 21/05/2017 23:34:45
|
Il nucleo si muove all'interno di 4 bobine che formano un ponte di Wheatstone: su due bobine viene inviata una sinusoide a x kHz (al momento non ricordo il valore) e sulle altre due, per induzione, abbiamo le corrispondenti sinusoidi.
Sempre a memoria mi sembra di ricordare che NE dichiara una sensibilità di 80 mV/microM.
Domani verifico e confermo o correggo i dati.
P.S. Se si riesce ho intenzione di migliorare il circuito, se riesci tienila sottocchio !
Elix
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
qqcreafis
| Inviato il: 22/05/2017 08:18:19
|
CITAZIONE
80 mV/microM è tanto
CITAZIONE
Se si riesce ho intenzione di migliorare il circuito
Modificato da qqcreafis - 22/05/2017, 13:36:51
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
BellaEli
| Inviato il: 22/05/2017 14:36:58
|
Confermo i dati, 80 mV / microM.
La frequenza di oscillazione delle bobine si aggira sui 16 kHz.
Nel frattempo ho ordinato 3 OP27 e l'ADC a 16 Bit.
Ora ho un problema, mi manca il nucleo in ferroxube che si muove all'interno delle bobine... il vecchio proprietario l'ha perso...
Onestamente non ho idea di come era fatto il vecchio e non so se aveva caratteristiche particolari ma a logica non ci dovrebbero essere particolari vincoli:
- Il circuito oscilla a 16 kHz e una qualsiasi ferrite non ha problemi a lavorare a quella frequenza.
- Per lo spessore l'unica raccomandazione che mi viene da fare è il non mandare in saturazione il nucleo ma anche questa eventualità è remota.
- L'unica incertezza è la lunghezza: in teoria il nucleo dovrebbe finire dove finiscono le bobine (anche qualche mm prima) in modo che al minimo spostamento il ponte si sbilancia...
La misura precisa la avrò quando monterò le bobine, una misura approssimativa indica circa 12 cm.
Ora girando su ebay ho trovato questa: BACCHETTA IN FERRITE 1 PEZZO MM 12X200
O questa: Ferrite bacchetta TONDO 140x8mm con bobina (fe64)
O questa: Bacchetta di ferrite AM Antenna Antenna MW LW loopstick BOBINE 370uh 4.1mh 10mm 127mm
Andranno Bene ???
Ovviamente sono tutte troppo lunghe, quella che acquisterò dovrò tagliarla, ci riuscirò senza romperla ? Ipotizzavo di farlo col dremel e il disco tipo frullino o ci sono altre soluzioni ?
Secondo voi come procedo ?
Elix
Modificato da BellaEli - 22/05/2017, 14:45:59
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
Versione Mobile!

|
|
|
|
|
|
|
|
|
|
|
|
|
|
ce l'hai un seghetto?
