Recuperare acqua da torrente
FinePagina

OrtoNaturale

Avatar
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 20/10/2017 12:05:08

Salve a tutti, sto iniziando un progetto di permacultura in collina (540 mt) nel bellunese.
Questo è il posto:
http://www.ortonaturale.it/images/blog/2016/habemus-terra/alpago-1.jpg

http://www.ortonaturale.it/images/blog/2016/habemus-terra/alpago-aprile.jpg
A fianco e a valle c'è un piccolo torrente con acqua tutto l'anno. Il dislivello è di circa 40/50 mt. Vorrei poter recuperare l'acqua e alimentare uno stagno che realizzerei scavando nella terra argillosa. Avevo pensato ad una pompa alimentata a fotovoltaico. Mi basterebbe una portata di anche solo un litro al minuto. Potete aiutarmi a dimensionare l'impianto? Avete altre idee o consigli?



Modificato da OrtoNaturale - 20/10/2017, 12:09:44


Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8796

Stato:



Inviato il: 20/10/2017 13:37:41

Pompa ad ariete idraulico Ram-Pump LINK

Link alla discussione LINK



Modificato da Claudio - 20/10/2017, 13:44:10


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrtoNaturale

Avatar
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 20/10/2017 14:40:46

Grazie Claudio, pensavo che l'altezza di 40/50 mt fosse eccessiva per questa soluzione (che chiaramente sarebbe ideale)...



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8796

Stato:



Inviato il: 20/10/2017 18:35:02

Più lungo e grosso è il tubo di captazione e più ampio è il dislivello capo tubo e posizionamento ariete più potenza avrà il colpo quando la valvola chiude e andrà a caricare il vaso, che poi scaricherà nella tua vasca.
Come vedi nel filmato alzano 25 metri con 3 litri al minuto, se tu fai anche solo 1/2 litro al minuto in 24 ore fai 720 litri, a gratisssss!!!!
Mettendo il tubo di mandata alla vasca di piccolo diametro agevolerai la spinta del vaso di espansione avendo una colonna più leggera da far salire.
Bisognerebbe sentire cosa ne pensa bolle che ci ha giocato.



Modificato da Claudio - 20/10/2017, 18:40:06


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8796

Stato:



Inviato il: 20/10/2017 19:08:50

Altro video di bolle

LINK



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrtoNaturale

Avatar
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 21/10/2017 10:15:40

Ieri ho misurato il dislivello con un altimetro LIDL (non so quanto affidabile).
Il dislivello della presa dovrebbe essere di circa 2 metri. Per ottenere questo salto dovrei tirare un tubo su una trentina di metri.
Il dislivello di mandata sarebbe sui 50 metri.
La portata non l'ho ancora calcolata. Attualmente in questo periodo di secca rimane solo un piccolo ruscello. Comunque il più è riuscire a canalizzare l'acqua in un tubo. Mi sembra realistica una portata di 20 litri/minuto. Il che, come suggerito da Claudio corrisponde a circa 700 litri al giorno . Di che alimentare un bello stagno...
Oggi vado a verificare meglio la portata.

Con una resa del 60% si arriverebbe a circa 0,5 litri/minuto all'uscita.



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8796

Stato:



Inviato il: 21/10/2017 14:37:41

Guarda non sai cosa darei per poterci giocare, anche per solo una goccia al minuto.



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8796

Stato:



Inviato il: 21/10/2017 14:47:12

Dove decidi di mettere l'ingresso tubo dovresti cercare di creare un piccolo invaso, in modo di avere con certezza sempre il tubo pieno.
Più peso e velocità avrà la colonna di alimentazione più pressone si creerà nel vaso al momento delle chiusura della valvola.



---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



Claudio

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:8796

Stato:



Inviato il: 21/10/2017 14:51:26

La taratura delle valvole è la fase più critica, la chiusura deve avvenire quando la colonna ha raggiunto la massima velocità, il colpo d'ariete deve portate la pressione del vaso almeno a 5/6 Atm. per poter alzare l'acqua a 50m di altezza.

Bolle dove sei????



Modificato da Claudio - 21/10/2017, 15:01:17


---------------
Inverter PIP4048MS-2014, 5250W pannelli, 500A AGM



OrtoNaturale

Avatar
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 21/10/2017 20:08:40

Ho verificato la portata del ruscello. In questo momento, direi almeno 50/60 litri al minuto.

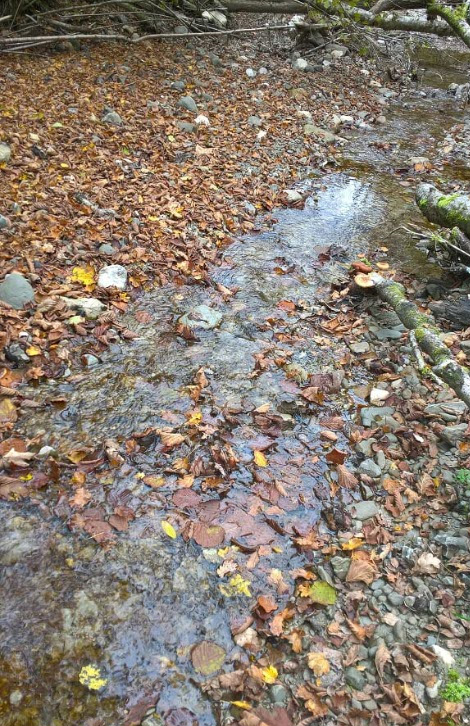

Questo è il punto dove potrei prelevare l'acqua.
http://www.energialternativa.info/public/newforum/ForumEA/S/torrente1.jpg

Penso che dovrei scavare un po' e mettere una filtro a monte del tubo.
La sola difficoltà è misurare il dislivello a valle. Forse potrei prendere un tubo trasparente riempito d'acqua per fare i rilievi altimetrici...
Pensavo poi di usare un tubo da 5/6 cm di diametro per aumentare la portata dell'acqua fino alla pompa. Però con un diametro del genere non ho ben capito come dover procedere con la realizzazione della pompa stessa.



Modificato da OrtoNaturale - 21/10/2017, 20:11:51
