moltiplicatore armonico, come migliorare i nostri segnali
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 26/05/2019 14:36:13

una tecnica base è quella di moltiplicare il segnale per una portante e quindi spostare in frequenza il segnale


un modo semplice di costruire un modulatore è quello di sfruttare la commutazione dei segnali su amplificatori invertenti e non invertenti



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 26/05/2019 16:45:35

vantaggio fondamentale, il metodo è facilmente comprensibile (didattica)
svantaggio fondamentale il metodo è drastico si moltiplica nei fati non con una sinusoide bensì con un'onda quadra quindi non solo con una frequenza ma con un insieme infinito di frequenze ad es se si moltiplica X un f di 10 KHz si moltiplica anche X 30 kHz e X 50 KHz X 70KHz X90KHz ecc ecc

è chiaro che l'intensità cala ma l'errore sistematico è evidente

ad es se si tara una catena di amplificazione con una f di 10900Hz (segnale da rilevare)
tenendo una f0sul moltiplicatore (portante)di 10000Hz all'uscita del passa basso si ottiene una f di 900Hz di 5 volt pp
se si manda un segnale di 30200 all'uscita del pb si ha una sinusoide di 200 Hz e di 2Volt pp



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 26/05/2019 16:58:11

quindi è come se si volesse ascoltare una radio che trasmette a 10 kHhz

si moltiplica X 10kHz e dopo il filtro pb di ampiezza ad es 3,5KHz sento la trasmissione in AM a 10 kHz ma anche i 2/5 quello che si trasmette a 30kHz un'altra frazione di quello che si trasmette a 50 KHz.....ecc ecc



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 27/05/2019 22:43:19

insomma la purezza spettrale è importante come ci insegnano gli inverter ad onda quadra



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3509

Stato:



Inviato il: 28/05/2019 19:17:03

Esistono i filtri, anche analogici...

CITAZIONE

la purezza spettrale è importante come ci insegnano gli inverter ad onda quadra


Un'onda quadra, per sua natura è così perché contiene un numero elevato di armoniche.
Si si, l'hai già detto sopra.



Modificato da PinoTux - 28/05/2019, 19:23:05


---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 28/05/2019 23:04:47

ho fatto l'esempio dell'onda quadra degli inverter in quanto cosa nota a tanti, comunque come discorso siamo "in zona", specie per la soluzione.

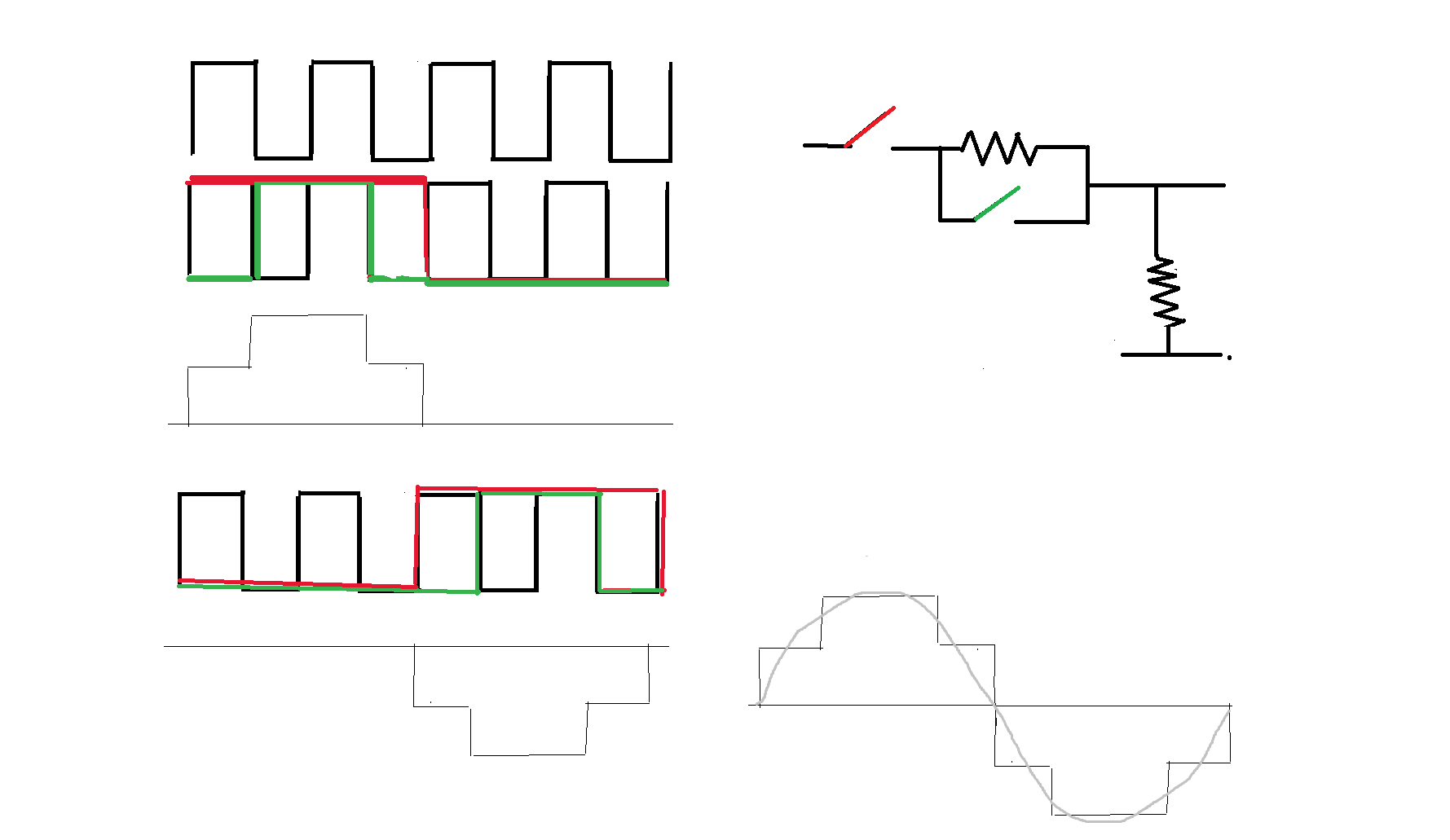

finalmente sono riuscito a capire come fare ma pspice compilato nel 2000 sta facendo impazzire in ltspice non funzionano i flip flop d ....



Immagine Allegata: sintesisino.png

ForumEA/U/sintesisino.png



Modificato da qqcreafis - 29/05/2019, 14:47:27


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 29/05/2019 20:52:43

alla faccia dell'errore sistematico, da misure sul mio moltiplicatore si aggiunge al segnale 2/12 circa del segnale originale in ampiezza. se il mio apparato fosse una radio sintonizzata su 10kHz e se trasmettessero un telegiornale si sentirebbe in primo piano le notizie e un po più piano ma perfettamente comprensibile la trasmissione di cucina trasmessa su 30 kHz e forse qualcosaltro trasmesso sui 50kHz..

ma come posso spiegare la correzione spettrale alla misura....
occorre tagliare in frequenza ....



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 29/05/2019 21:00:37

comunque con il sistema che vorrei fare il contributo potrebbe esere a 120kHz ... molto più facile da eliminare . ma troppo bello per essere vero...


due conti.



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 29/05/2019 22:55:47

ora l'onda a scalini che minimizza lo scarto quadratico medio



Immagine Allegata: ef.png

ForumEA/U/ef.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 29/05/2019 22:58:57

sarà la stessa che minimizza lo spettro indesiderato?



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 30/05/2019 22:58:32

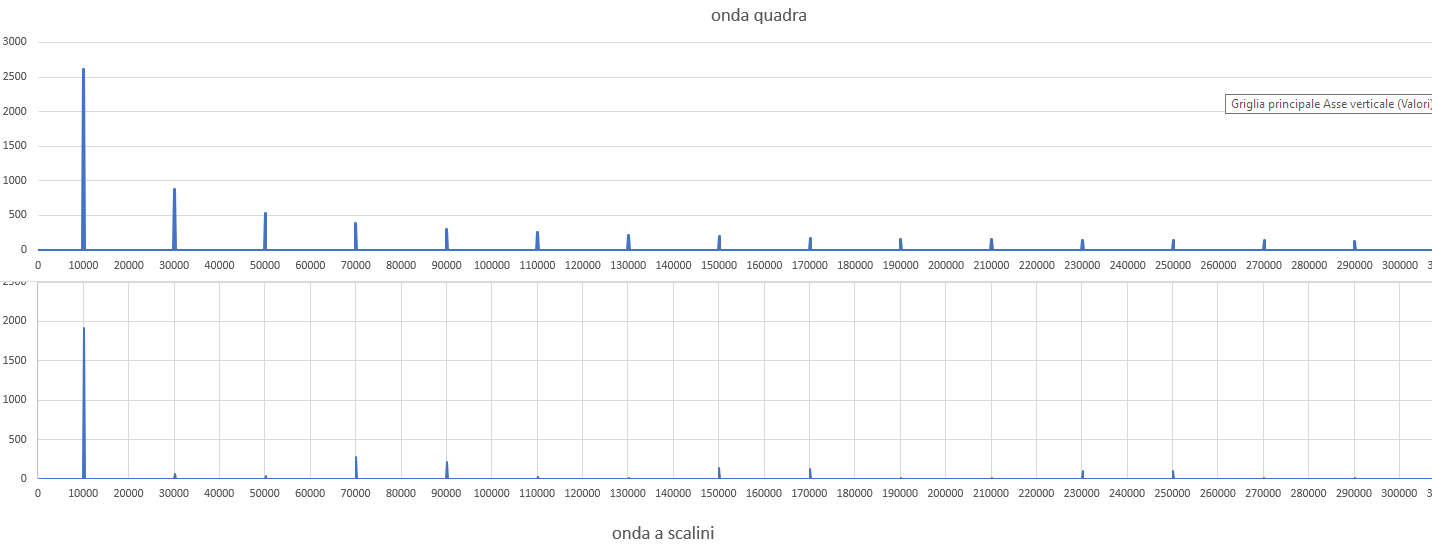

e in effetti



Immagine Allegata: spettri.png

ForumEA/U/spettri.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 31/05/2019 21:56:09

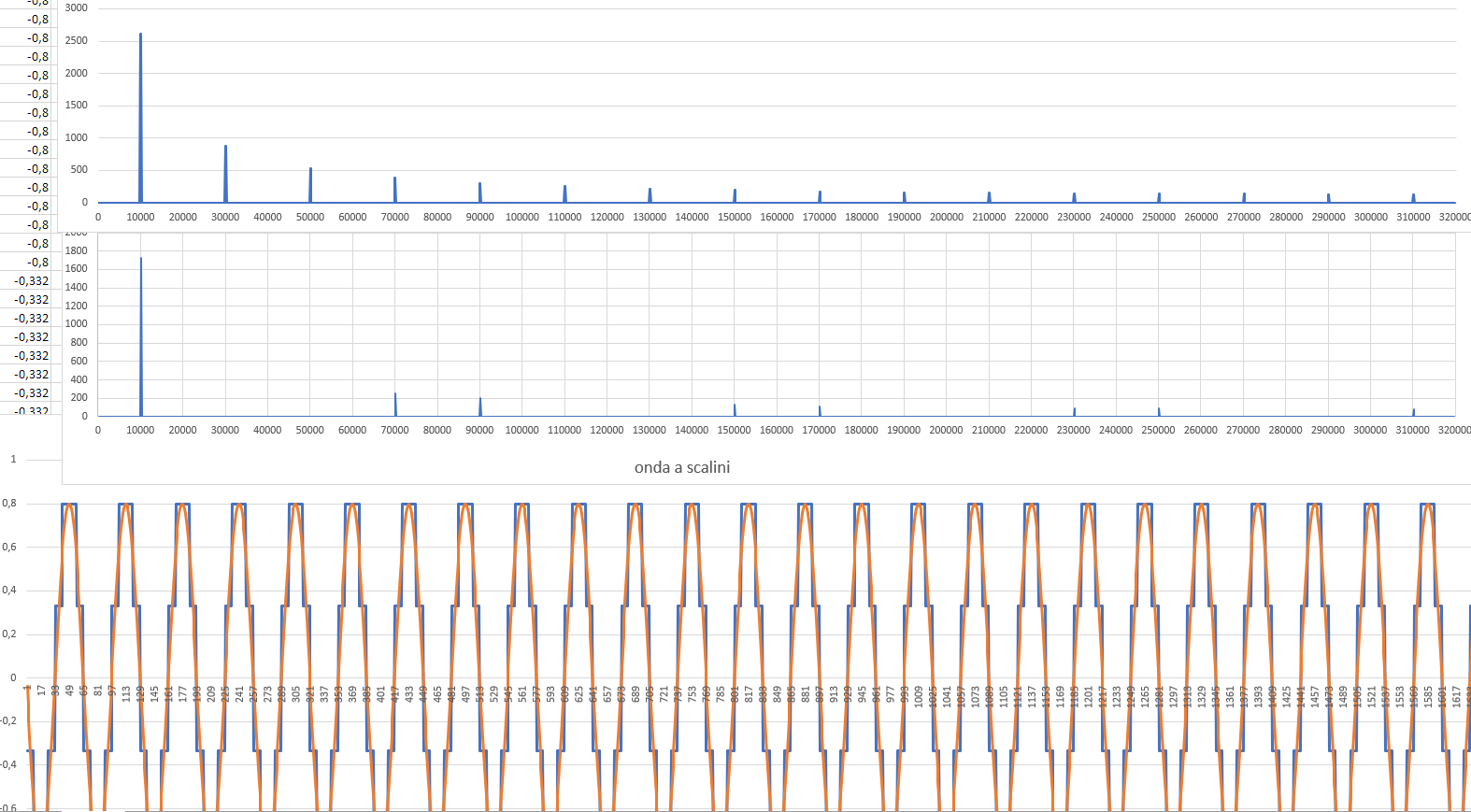

ma si può fare di meglio!!!!!!!!!!!!!!!!!!!!



Immagine Allegata: incredibile.png

ForumEA/U/incredibile.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 31/05/2019 22:05:35

forse la funzione non minimizza lo scarto quadratico medio (ma devo ricontrollare)tuttavia lo spettro è migliore

in pratica c'è solo la settima armonica !!!!!!!!!!!!!!!!

la terza armonica e la quinta armonica sono sparite !!!!!!!!!!


quindi con un "pugno di integrati " di flip flop e un 4066
una r ed un potenziometro (3€ o forse meno) si fa un moltiplicatore (a doppia semionda, quattro quadranti) con una purezza spettrale quasi perfetta

PINO TUX chiama gli amici della radio SDR o simile e vedi se loro lo sanno già



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 31/05/2019 23:01:38

spero che sia evidente il rapporto risultato /difficoltà costruttiva



---------------
