LUCIESP


Monitor display per inverter ZUCCHETTI HYD6000-ZSS - SOFAR SOLAR HYD 6000-ES

LINK

Device stand-alone, non ha bisogno di PC acceso.
E' composto da 1 modulo TX e (se necessita) da un modulo RX.
Il modulo TX è connesso alla porta 485 dell'inverter e, installando il display, già di suo visualizza i dati.
Il modulo RX si connette in WIFI al TX tramite il vostro router di casa e visualizza in maniera "gemella" quando presente sul TX.
Grafici disponibili su pagina web intranet con numero IP identico a quello del modulo RX (è comunque previsto in un futuro - non immediato - un cloud esterno).
Aggiornamento dei dati : su display 2 secondi; su pagina web ogni minuto, con uno storico dei 5 minuti precedenti.
Orologio interno aggiornato via NTP, con aggiornamento dell'orologio dell'inverter nel caso questo risulti non sincronizzato.
Led RGB a luminosità variabile per indicare il tipo di gestione del carico.
Configuazione iniziale di entrambe i moduli mediante smartphone.
Aggiornamento del firmware di entrambe i moduli via OTA.
Lavora con un ESP32 ed un display della serie ILI9341 da 2.8 a 3.5 pollici.
Accensione automatica del display con rilevatore PIR (configurabile).
Buzzer di avviso in caso di superamento della soglia dei carichi (configurabile) .
Compatibile con le scatole da incasso 504 e la scatola da tavolo BTICINO 504LIV.
Alimentazione 5V DC - Presa MicroUSB

Info visualizzate :
Batteria : Volt - Ampere - Watt - SOC - Temperatura
Produzione : Watt
Carichi : Watt - Tipo di gestione del carico (giallo verde rosso blu)
Prelievo gestore : Watt
Inverter : Stato - Temperatura
Data e Orario

LUCIESP nasce per sopperire ad alcune mancanze degli inverter ZUCCHETTI HYD6000-ZSS e SOFAR SOLAR HYD 6000-ES.
Questi inverter hanno un ottimo cloud, ben gestito e con grafica molto professionale.
Però le informazioni presenti, purtroppo, vengono aggiornate solo ogni 5 minuti, il che le rende di certo valide per visualizzazioni articolate nel tempo ma assolutamente inadatte ad una informazione in tempo reale.
LUCIESP, come detto, oltre a visualizzare sul suo display le info in tempo reale aggiornandole ogni 2 secondi, ha un grafico storico interno degli ultimi 5 minuti di funzionamento: in questo modo colma il buco di informazioni che si viene a creare tra quanto memorizzato sul cloud ed il momento della richiesta (tra 1 e 5 minuti, appunto).

Il prezzo dell'oggetto è ancora da definire.
Disponibilita prevista : aprile 2022, sulla base della disponibilità della componenstistica, visto il momento storico molto difficile.
Verrà fornito senza display, che dovrà essere acquistato a parte a cura dell'acquirente presso i negozi e-commerce che lo hanno disponibile (amazon - aliexpress, ebay etc.) .

Luciesp è un progetto closed-source.


Questo è un minivideo della versione beta
http://homoandroidus.com/luciesp/luciesp_beta_02.mp4




-------------------------------------------------------------
-------------------- AGGIORNAMENTO --------------------------
-------------------------------------------------------------
La disponibilità prevista è purtoppo rinviata, per le cause che tutti sappiamo : costo dei materiali alle stelle e impossibilità di trovare alcuni componenti.
Per questo motivo, con tutta probabilità, se ne riparlerà per primavera 2023.

Inviato MP.

Ciao

CITAZIONE (fotosettore, 02/03/2022 16:36:52 )

Inizia il test di LuciESP per Sofar-Zucchetti-Voltronic con Pylontech o BMS Seplos, versione definitiva.

I moduli sono disponibili
Per acquistare LUCIESP occorre compilare il form presente sul sito LUCIESP.COM, posto nella sezione ACQUISTA

AGGIORNAMENTO LUCIESP SETTEMBRE 2023

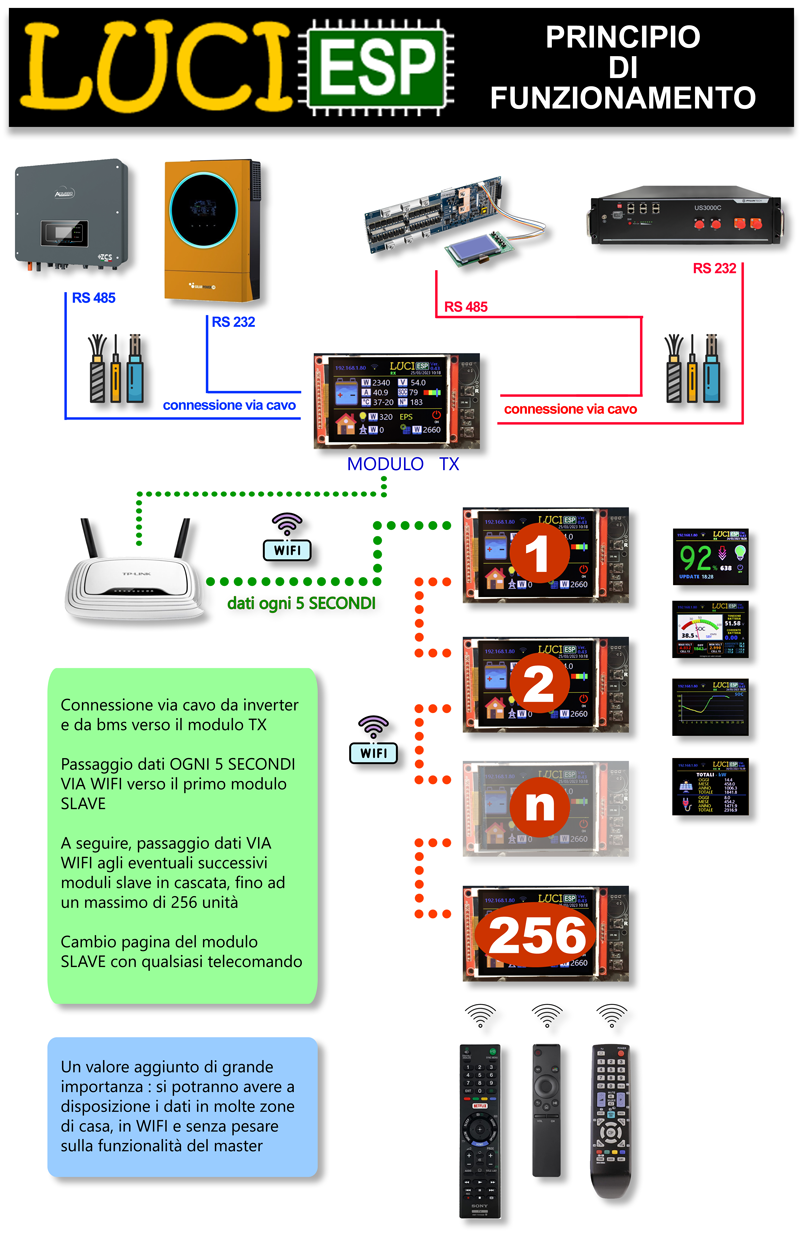

Dopo varie richieste da parte di utenti presenti e futuri, ho implementato la possibilità di avere più SLAVE in cascata tra di loro, in modo che si possano ottenere le info in tempo reale in più parti di casa, sempre raggiunte in WIFI dal router.

Il massimo di unità è 256; numero teorico - naturalmente - in quanto credo che le esigenze si fermino massimo a 3 - 4 unità slave in totale.

Questo tipo di cascata non influisce sul lavoro fatto dal TX, già oberato dalle numerosissime routines che deve gestire. In pratica il primo slave, appena ricevuti i dati dal master, li ritrasmette al secondo. Il secondo farà lo stesso col terzo e così via, similmente ad una staffetta olimpica.

Dalla versione 0.81 del firmware, quindi, l'esigenza soggettiva di avere per esempio uno slave in laboratorio, uno in cucina ed uno in salotto è facilmente risolvibile (situazione finora impossibile - si aveva un solo slave a disposizione)

L'immagine postata qui rende meglio l'idea.

Per ulteriori info, come sempre vi consiglio di visitare il sito dedicato a LUCIESP
Chi vuole ricevere aggiormamenti in modo più frequente può seguire luciesp su FACEBOOK.

Immagine Allegata: come_funziona_con_molti_slaves_800.png


AGGIORNAMENTO LUCIESP DICEMBRE 2023

Con la versione 0.83 abbiamo le seguenti aggiunte :

1. Migliorate le schede di comunicazione RS232 e RS485
2. Il relay a bordo del TX adesso può azionarsi anche quando l'inverter passa in EPS
3. Compatibilità con inverter TRIFASE ZUCCHETTI-SOFAR. Riconoscimento automatico del modello e visualizzazione a display di Volt, Hertz e Watt delle fasi R-S-T
4. Compatibilità con AXPERT/VOLTRONIC - Aggiunti firmware 60.61 e 72.40
5. Compatibilità con batterie WECO 4K4 PRO

Info dettagliate sul sito web
