djlorenz
| Inviato il: 8/9/2011,21:02
|
ancora qualche esperimento... collegato alla batteria con amperometro (tester) in serie.. giro pian piano il potenziometro, fino a un tot segna qualche mA negativo (-0,38mA circa) poi salendo inizia a condurre sugli 0,7 - 1 fino a circa 2,5A...
il problema è che appena inizia a condurre il relè va in crisi... quando sono sui 2A inizia a "tremolare" pesantemente, iniziava anche a fumare O.o
anche bypassando relè lo fa lo stesso.. ho dovuto dissaldare un piedino della bobina...
la resistenza poi è rovente... e ho montato una 50W non una 30... c'è decisamente qualcosa che non va O.o
come lo devo regolare il trimmer? possibile ci sia qualche collegamento sbagliato? (ma li ho controllati tutti)
|
| | |
PinoTux
| Inviato il: 8/9/2011,21:27
|
Allora:
La resistenza va montata su dissipatore come quello usato per il regolatore, monta pure una ventola da 12 volt sull'uscita con in serie una resistenza da 100-300 ohm ed un condensatore da 10-100uF in parallelo alla ventola, questo serve da filtro per non trovarti i picchi a valore più alto che potrbbero fotterla. La ventola deve raffreddare i dissipatori.
Per la taratura non collegare niente, inserisci all'uscita, al posto della batteria, un condensatore da 1000uF e regola la tensione con il trimmer ad un valore di 14-14,4 volt.
La batteria si comporta come un grasso condensatore presenta un'impedenza bassissima ed è ormale non vedere i picchi che sono picchi di corrente.
Mantieni il cavo più corto che puoi e non inserire strumenti nel mezzo che smorzano gli impulsi di corrente, se vuoi farlo puoi provare come a fatto piero1955, non dico come così vai a leggerti la discussione...
Sono state dette e ridette ste cose, se non avete tempo di leggerle, io non ho tempo da perdere per ripeterle.
---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/
|
| | |
djlorenz
| Inviato il: 8/9/2011,22:31
|
grazie per la risposta.. leggere tutto adesso che sono un po più libero mi metto lì... ma è stato detto veramente tanto che devo trovare un modo per filtrare tutto sennò mi perdo
grazie mille ancora!
|
| | |
piero1955
| Inviato il: 9/9/2011,09:51
|
CITAZIONE (PinoTux @ 8/9/2011, 22:27) Allora:
La resistenza va montata su dissipatore come quello usato per il regolatore, monta pure una ventola da 12 volt sull'uscita con in serie una resistenza da 100-300 ohm ed un condensatore da 10-100uF in parallelo alla ventola, questo serve da filtro per non trovarti i picchi a valore più alto che potrbbero fotterla. La ventola deve raffreddare i dissipatori.
Per la taratura non collegare niente, inserisci all'uscita, al posto della batteria, un condensatore da 1000uF e regola la tensione con il trimmer ad un valore di 14-14,4 volt.
La batteria si comporta come un grasso condensatore presenta un'impedenza bassissima ed è ormale non vedere i picchi che sono picchi di corrente.
Mantieni il cavo più corto che puoi e non inserire strumenti nel mezzo che smorzano gli impulsi di corrente, se vuoi farlo puoi provare come a fatto piero1955, non dico come così vai a leggerti la discussione...
Sono state dette e ridette ste cose, se non avete tempo di leggerle, io non ho tempo da perdere per ripeterle.
Buongiorno a tutti.
Guarda attorno a pagina 10-11.
Comunque questo 3D è molto ricco di informazioni percui ti consiglio anche io di leggerlo tutto.
Troverai anche la soluzione che ho adottato io per tenere sotto controllo la corrente con un amperometro. Mettici un pò di pazienza e leggilo......  . Ti consiglio cavi corti (i miei sono da 50-60cm) e con sezione 6mm2.
La forma d'onda come la tua, l'avevo quando utilizzavo 18Vac all'ingresso del ponte: ora utilizzo 25-26Vac ed ho un'onda quadra.
Ciao
|
| | | | | | |
djlorenz
| Inviato il: 9/9/2011,20:50
|
ah un'ultima cosa... anche a voi il potenziometro è pesantemente sensibile? muovi di mezzo millimetro e sballa da 10 a 15V... ci ho messo 10min a regolarlo a 14,28v :S
|
| | |
PinoTux
| Inviato il: 9/9/2011,22:39
|
CITAZIONE (djlorenz @ 9/9/2011, 21:50) ah un'ultima cosa... anche a voi il potenziometro è pesantemente sensibile? muovi di mezzo millimetro e sballa da 10 a 15V... ci ho messo 10min a regolarlo a 14,28v :S
Nel mio post del 7/09 al punto 4 ho scritto del trimmer multigiri, vedi se riesci a recuperarne uno da qualche parte magari smontandolo da qualche scheda... di solito i giri sono 10...
edit: per raffreddare meglio una ventolina ci starebbe, se le fascette non reggono la temperatura puoi sostituirle con del filo metallico...
Modificato da PinoTux - 10/9/2011, 10:04
---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/
|
| | |
djlorenz
| Inviato il: 10/9/2011,15:21
|
vabbè per ora l'ho regolato e lasciamolo così com'è... qualche idea per la forma d'onda? che dite desolfa sto coso?
|
| | |
piero1955
| Inviato il: 12/9/2011,09:46
|
Ti consiglio il trimmer multigiri...... prendi quelli da 20 giri: sono circa 2cm di lunghezza, 3 mm di spessore e 6 mm di altezza.
La tensione è critica: per le batterie ad elettrolita liquido deve essere 14,4V mentre per quelle ermetiche NON ad elettrolita liquido 13,6V.
Naturalmente per le batterie a 12V....
Ciao
|
| | |
djlorenz
| Inviato il: 14/9/2011,16:00
|
fino a ieri era attaccato a una batteria per vedere se funzionava... e alimentato tramite inverter e pannelli solari.. adesso se lo attacco si spegne automaticamente l'inverter... la forma d'onda è cambiata di nuovo... bah mi arrendo se a qualcuno servono i pezzi ve li giro...
|
| | |
piero1955
| Inviato il: 17/9/2011,08:27
|
CITAZIONE (djlorenz @ 14/9/2011, 17:00) fino a ieri era attaccato a una batteria per vedere se funzionava... e alimentato tramite inverter e pannelli solari.. adesso se lo attacco si spegne automaticamente l'inverter... la forma d'onda è cambiata di nuovo... bah mi arrendo se a qualcuno servono i pezzi ve li giro...
NON desistere!!!!
Tutti quelli che lo hanno costruito, hanno ottenuto buoni risultati (naturalmente con batterie RECUPERABILI!).
Noi, siamo qua.
Ciao
|
| | |
djlorenz
| Inviato il: 17/9/2011,10:42
|

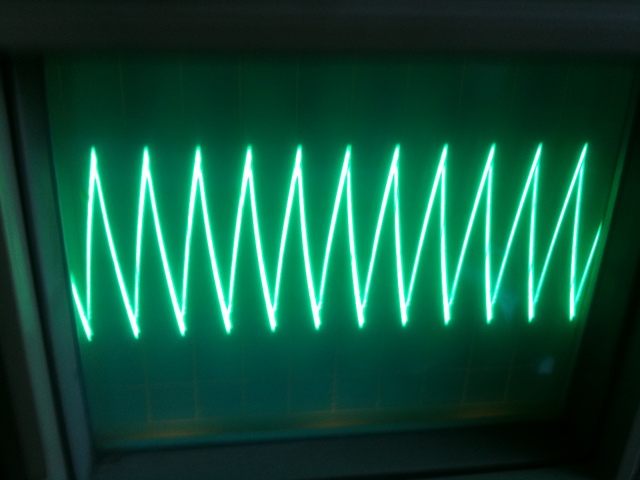

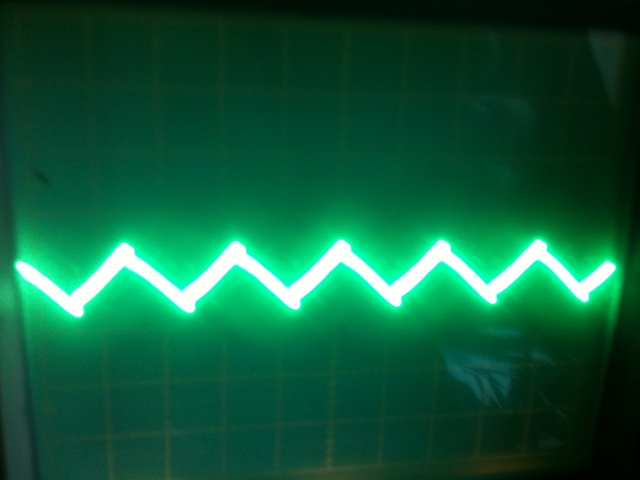

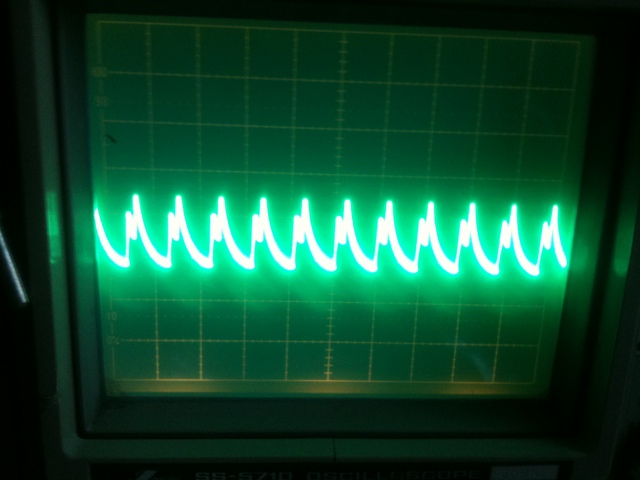

nessuno di voi ha a casa un oscilloscopio per vedere come sono le forme d'onda in uscita? può essere un'onda triangolare del genere? non vedo picchi, non vedo impulsi :S

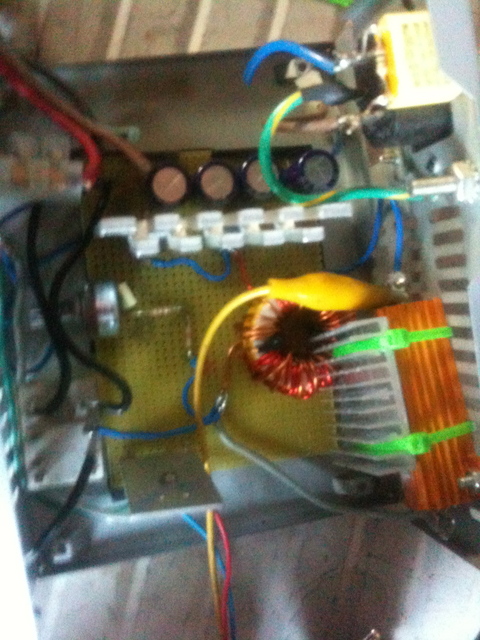

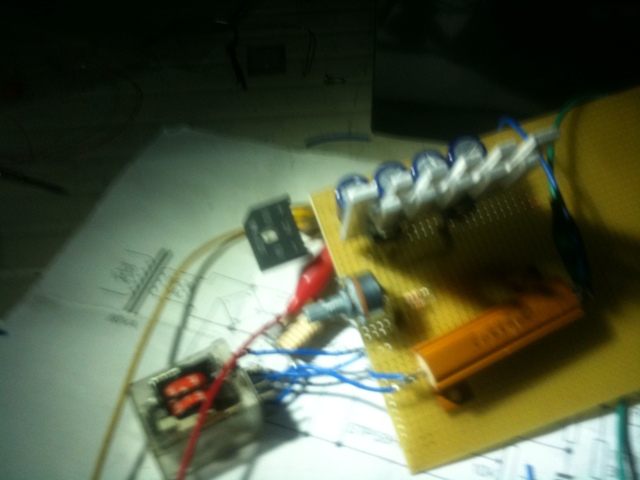

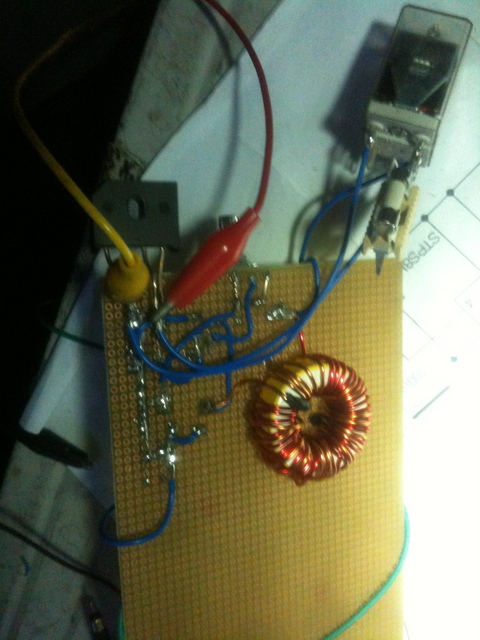

il circuito è corretto... ho messo i cavi corti e ben spessi... gli unici dubbi possono essere l'LM rotto (mi sembra strano) o la bobina visto che è la prima che costruisco...
|
| | |
piero1955
| Inviato il: 18/9/2011,18:57
|
CITAZIONE (djlorenz @ 17/9/2011, 11:42) nessuno di voi ha a casa un oscilloscopio per vedere come sono le forme d'onda in uscita? può essere un'onda triangolare del genere? non vedo picchi, non vedo impulsi :S
il circuito è corretto... ho messo i cavi corti e ben spessi... gli unici dubbi possono essere l'LM rotto (mi sembra strano) o la bobina visto che è la prima che costruisco...
I quattro elettrolitici che hai messo dopo il ponte da quanto sono? Che tensione dai al ponte? in continua o alternata?
|
| | |
djlorenz
| Inviato il: 18/9/2011,20:36
|
sono da 1000uFm in parallelo ovviamente l'uno, la tensione al ponte è 24V AC - 5A
|
|
| | |
|
