Turbina eolica autocostruita da 2Kwp
FinePagina

SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 29/10/2011,08:12

CITAZIONE ([cK]peppekiller87 @ 28/10/2011, 21:32)
ciao spitfire sto progetando la mia turbina e ho scaricato il software di bolle e molto utile ma mi e venuto un dubbio come mai non ce lo spessore dei magneti nelle misure,e volevo chiederti quanta importanza ha lo spessore dei magnetti e anche lo spessore delle bobine con che criterio si decide grazie in anticipo

Ciao peppe, ti chiamo solo peppe poicchè killer non mi piace e stona parecchio in questo forum. faccine/smile.gif
Se avessi letto un pò di post in questa stessa sezione, ti saresti accorto che ciò che mi stai chiedendo è stato trattato parecchie volte, anche con toni abbastanza accesi con qualche vecchio user, proprio in merito all'influenza dello spessore dei magneti.
Mi soffermo quindi sul criterio di scelta dello spessore delle bobine.
Allora Ugo Piggott nei sui manuali spiega che è fondamentale che il magnete abbia lo stesso spessore della bobina, con la tolleranza per quest'ultima nell'ordine di 1-2 mm. e con questo criterio che inizia la vera e proprio progettazione dell'alternatore ed aggiunge che i bracci delle bobine non dovrebbero superare la larghezza del magnete, il foro centrale della bobina deve essere della stessa dimensione del magnete e che per ogni bobina, in un sistema trifase, occorrono 1,333 magneti. Ripeto tutto quelo che ho detto ed altro ancora è già stato più volte trattato in questo forum, bastava avere un pochettino di pazienza nella ricerca e avresti trovato di tutto e di faccine/wink.gif Per quanto riguarda il software di bolle, dovresti porre a lui il quesito nel 3D dove hai scaricato il software.
Un saluto
SpitsFire





---------------
IPSA SCIENTIA POTESTAS EST



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 29/10/2011,10:07

CITAZIONE (karlk @ 28/10/2011, 23:38)
faccine/w00t.gif Ciao ti ringrazio per il link, ma vedo che la tua opera d'arte l'hanno linkata in un noto sito americano?

www.thebackshed.com/windmill/articles/SpitsFire.asp
Ciao.

Ciao karlk, si, cioè no non è un sito americano ma del Queensland in Australia. faccine/smile.gif

Un saluto
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST



peppe_l39eolico
KiloWatt


Gruppo:Utente
Messaggi:175

Stato:



Inviato il: 29/10/2011,18:37

grazie spitsfire grazie mille sei stato molto preciso ma un ultima cosa ma siccome io metto due dischi con i magneti lo spessore della bobina dovrebbe raddoppiare o no ? scusa ma ho molti dubbi nella testa faccine/smile.gif cmq per il nome e peppekiller perche gioco online con call of duty e avendo un clan e un sito del clan forumcommunity mi riconosce sempre con il nome che uso per giocare faccine/smile.gif



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 29/10/2011,20:53

CITAZIONE ([cK]peppekiller87 @ 29/10/2011, 19:37)
grazie spitsfire grazie mille sei stato molto preciso ma un ultima cosa ma siccome io metto due dischi con i magneti lo spessore della bobina dovrebbe raddoppiare o no ? scusa ma ho molti dubbi nella testa faccine/smile.gif cmq per il nome e peppekiller perche gioco online con call of duty e avendo un clan e un sito del clan forumcommunity mi riconosce sempre con il nome che uso per giocare faccine/smile.gif

Ciao, no non deve per niente raddoppiare.
Un saluto
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST



peppe_l39eolico
KiloWatt


Gruppo:Utente
Messaggi:175

Stato:



Inviato il: 29/10/2011,21:45

ok grazie mille:)



jqprez
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 21/11/2011,12:05

ho acquistato 32 magneti con grado N 45 diametro est 34 mm d int 6 mm spess 15 mm con forza di attrazione di circa 30 kg. quanto deve essere lo spessore del cavo di rame per l' avvolgimento delle bobine e quante spire per bobina mi consigliate?
da premettere che ho già i dischi con diametro esterno da 23 cm. e che vorrei provare a collegarlo ad un inverter per la connessione in rete enel.
grazie, saluti.



peppe_l39eolico
KiloWatt


Gruppo:Utente
Messaggi:175

Stato:



Inviato il: 21/11/2011,19:07

ciao ti allego l'indirizzo di un programma che ha realizzato bolle scaricalo e e poi puoi trovare soluzione a ogni tuo dubbio e abbastanza semplice da usare, http://www.energialternativa.info/Public/NewForum/Discussione.php?25551277



peppe_l39eolico
KiloWatt


Gruppo:Utente
Messaggi:175

Stato:



Inviato il: 24/11/2011,18:09

ciao spitsfire mi puoi dire come hai bloccato i magneti senza resinarli.grazie mille



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 24/11/2011,21:05

CITAZIONE ([cK]peppekiller87 @ 24/11/2011, 18:09)
ciao spitsfire mi puoi dire come hai bloccato i magneti senza resinarli.grazie mille

Ciao peppe, li ho bloccati con questa dima di alluninio di un millimetro e mezzo di spessore, bullonata sui dischi rotorici in ferro.
ForumEA/us/img192/1272/immagine015rq.jpg

Un saluto
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST



peppe_l39eolico
KiloWatt


Gruppo:Utente
Messaggi:175

Stato:



Inviato il: 24/11/2011,22:33

i magneti li hai incollati con qualcosa ? ti faccio queste domande perche domani mi taglio i dischi del mio generatore e gia che ci sono ,se capisco come hai fato a bloccarli uso anche io lo stesso sistema .



SpitsFire

Avatar
MegaWatt


Gruppo:Utente
Messaggi:341

Stato:



Inviato il: 25/11/2011,19:16

CITAZIONE ([cK]peppekiller87 @ 24/11/2011, 22:33)
i magneti li hai incollati con qualcosa ?

No, non ho usato nulla, il bordo della dima di alluminio è più che sufficiente a tenerli in sede.
un saluto
SpitsFire



---------------
IPSA SCIENTIA POTESTAS EST



jqprez
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 8/12/2011,09:16

quanti ohm è la resistenza del tristar ts 60 ?



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 8/12/2011,12:39

CITAZIONE
fondamentale che il magnete abbia lo stesso spessore della bobina

mi sembra una buona idea, io direi che la distanza tra i magneti opposti debba essere uguale allo spessore di 1 magnete ad es se lo spessore è 6mm non superare troppo questo valore , non fare come quelli che hanno magneti tondi spessi 2mm e li mettono distanti 15mm , in questo modo il campo è debole, si aumentano le spire per aumentare la tensione e la resistenza interna decolla.



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 8/12/2011,14:42

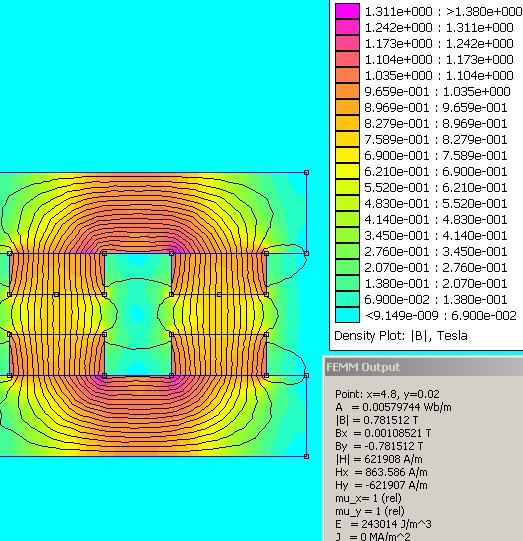

ForumEA/us/img819/9775/50345501.jpg

alla stessa distanza dello spessore di un magnete 6mm ed a distanza laterale 10mm B=0,781T (un bel pò!)

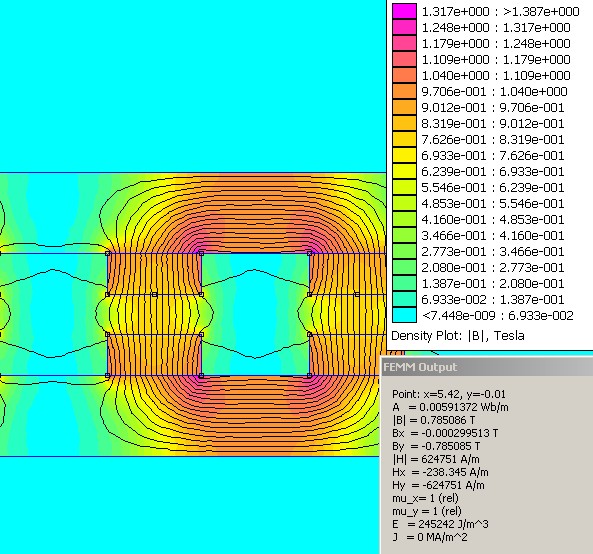

ForumEA/us/img31/2230/88934821.jpg

alla stessa distanza dello spessore di un magnete 6mm ed alla distanza laterale 16mm B=0,785T (cambia pochissimo)

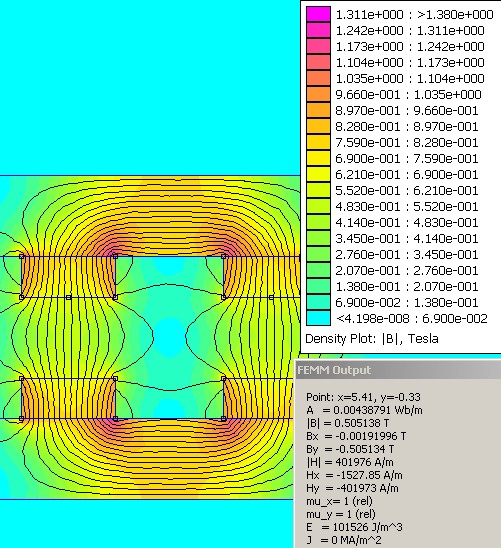

ForumEA/us/img705/8619/26485317.jpg

alla distanza doppia dello spessore di un magnete ed alla distanza laterale 16mm B=0,50T diminuisce abastanza ma non tantissimo.





---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 8/12/2011,14:59

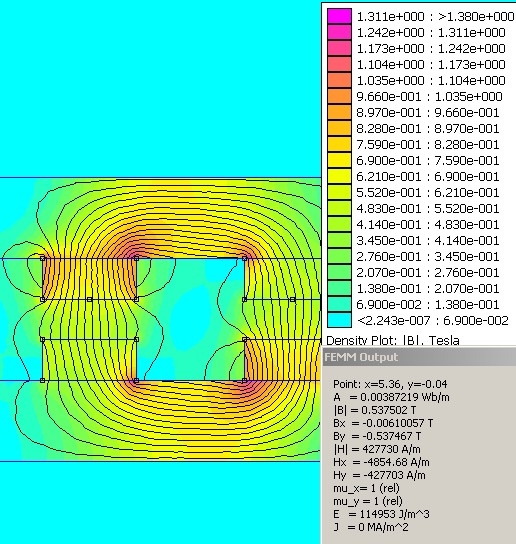

ForumEA/us/img217/7871/falsopolo.jpg

in questo caso ad ogni magnete è opposto un falso polo di ferro, il campo diminuisce un poco ma si possono raddoppiare i poli o dimezzare i magneti



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
