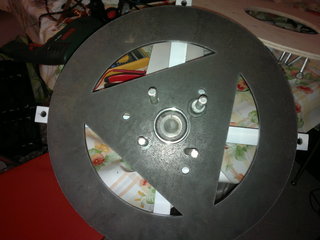

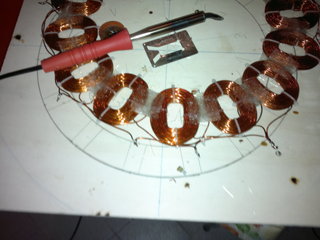

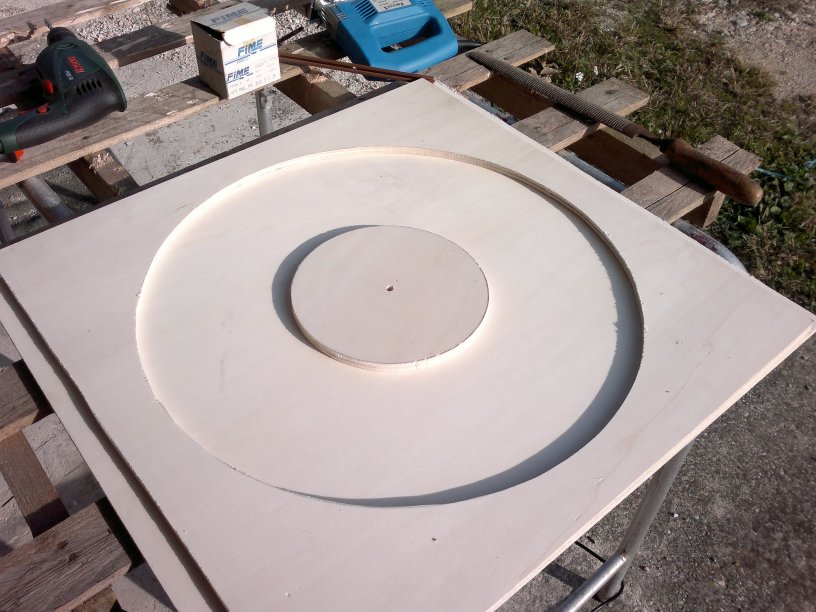

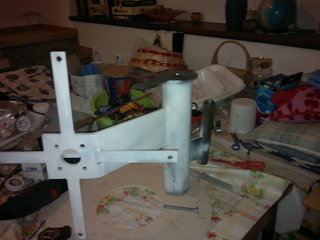

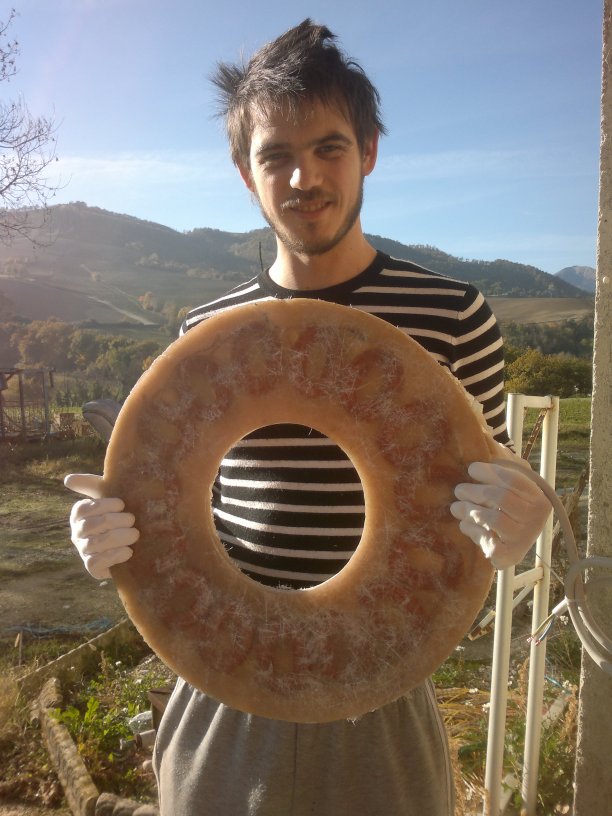

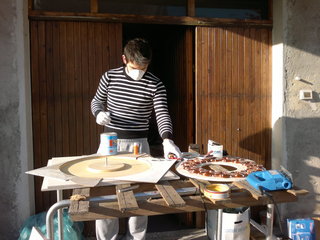

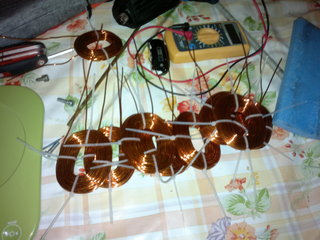

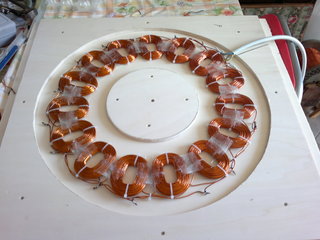

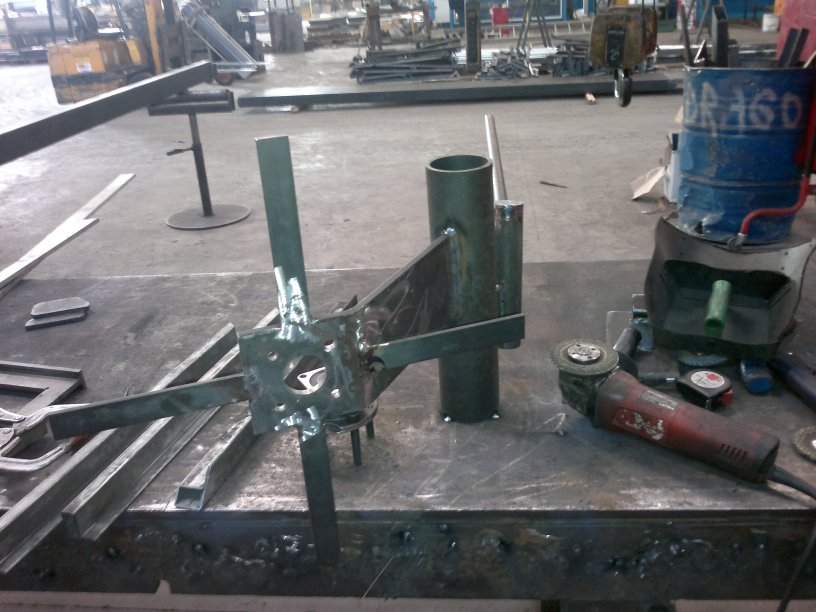

ciao a tutti ho cominciato i lavori anche io per la costruzione del mio generatore eolico ,e per essere la prima volta che ne costruisco uno sono abbastanza contento di come sta venendo su il generatore e composto da 15 bobine da 65 spire di filo da 1,6 mm e 40 magneti n 42 .40x20x10 e due dischi da 400 mm ferro fe 510 sp 8 mm. vi allego qualche foto ,appena mi arrivano i magneti monto tutto e faccio un po di prove .. e vi posto altre foto dei lavori ,un ringraziamento speciale a spitsfire che mi ha dato moltissimi consigli preziosi

Grande peppe!!

grazie ragazzi....spitsfire gia che ci sei e sei piu esperto di me ,le pale che diametro le devo fare? qua da me e una zona abbastanza ventosa e ogni tanto pure con raffiche e temporali ,e visto che le pale e rischioso se le fai sovra dimensionate non vorrei sbagliare qualcosa.grazie in anticipo

ciao spitsfire eccomi di nuovo con nuove domande per te siccome sto procedendo con i lavori sto preparando il posto dove mettere le batterie e la scatola dove metterò il regolatore etc etc.e mi e venuto un dubbio sulle batterie ,allora il software di bolle mi da che il mio generatore a 180 giri minuto 3 giri al secondo e con 80% di rendimento mi da 26 volt e 24 amp.secondo te devo fare il banco da 12v o da 24 ?grazie in anticipo e buona domenica

non l'ho provato perche i magneti mi devono ancora arrivare,e con il natale in arrivo mi sa che mi slitta pure la consegna .e quindi per il momento sto andando avanti con altre cose.e volevo sapere anche per ordinare il regolatore di carica.

ho cambiato nome eh

grazie grazie.allora continuo il progetto a 24 v ?

Ciao peppe,
scusa la mia intromissione nella tua discussione.

Volevo chiederti alcuni dati riguardo lo statore che hai realizzato per verificare alcuni calcoli se sarà un sistema a 12 o 24 volt.

Ho realizzato un foglio di calcolo con libreoffice e fino ad ora tutti i dati che ho inserito e i valori ottenuti si sono discostati di molto poco da quelli reali (buon segno per fortuna).
La prova del nove sarebbe quella di inserire i dati del tuo statore fare i calcoli e poi quando hai realizzato i rotori verificarne l'esattezza.

Quindi ritorno alla richiesta principale:
mi serve conoscere la resistenza in Ohm di una singola fase, il resto dei dati sono tutti disponibili all'inizio della discussione.

Per il momento ho ipotizzato una resistenza di circa 0,06 Ohm a bobina valore molto simile alla realizzazione di Pigot, manuale edizione 2005.
Nel manuale Pigot parla di inizio carica a 190 rpm circa e così ho provato a verificarlo e alla fine siamo li molto vicino.




Con questi dati ipotetici il tuo statore sarà in grado di caricare già a 130 rpm

Altro test che potresti fare e vedere la corrente di saturazione, cioè la massima corrente che un singola fase è in grado di assorbire alimentandola con una batteria carica.
Il valore massimo che leggerai sull'amperometro sarà anche il valore massimo di corrente che lo statore sarà in grado di erogare.
Da quel valore si calcola la potenza massima che sarà in grado di erogare.
Praticamente a batteria carica 14,4 volt moltiplicato il valore di quella corrente = pot max

a presto Righetz

ciao righetz la singola bobina non me lo ricordo piu quanta resistenza ha e per controllare ormai e tardi a 130 giri carica una batteria da 12 giusto ? quindi sarebbe piu efficiente un banco a 12 v ? o mi sbaglio

comunque appena mi arrivano i magneti li monto e faccio un po di prove oggi ho cominciato lo stampo per le pale e le faccio in fibra di vetro visto che il legno lo so lavorare solo per metterlo nella stufa

Ciao peppe,

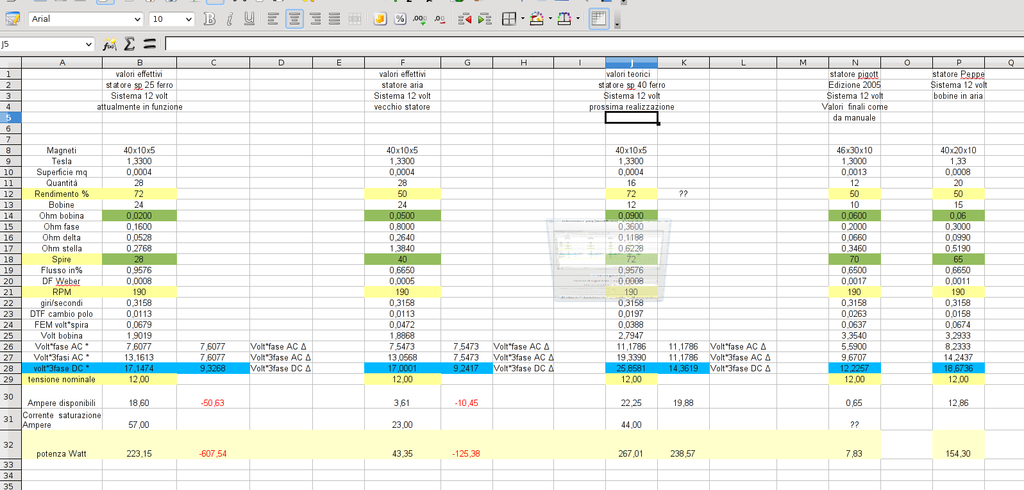

DOWNLOAD Calcolo_FEM_generatore_eolico.ods

ciao righetz ho fatto quello che mi hai detto e la resistenza per ogni fase
e 0.065

Ciao peppe,
