si potrebbe provare con un semplice condensatore (polietilene o simili) che alimenta ad un ponte di diodi un piccolo condensatore per spianare un pò la
tensione ed alimentare in cc la lampada , funziona ma non so bene se la lampada uva da 4w con cui ci avevo provato aveva già un filamento distrutto
o l'avevo fuso io con la cc.

mi verrebbe da dire che per il tipo di impianto che stiamo realizzando, le lampade a basso consumo sono altamente sconsigliate ... ma non si può fare a meno del frigorifero o la lavatrice

ciao
marpad

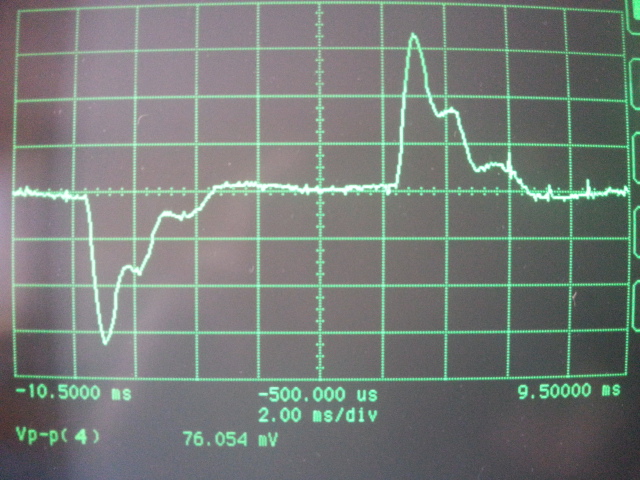

Chiedo scusa, mi sembra che le lampade a basso consumo abbiano un inverter interno alimentato in CC con un ponte di diodi e condensatore di livellamento direttamente dalla rete, e la commutazione dei diodi credo siano quei picchi che si vedono e che creano disturbi a RF per un largo spettro... per accertarsi di questo basta avvicinare una radiolina che possa ricevere le onde medie e si noteranno dei "ronzoni" per tutta la gamma... all'atto pratico questi disturbi si possono eliminare collegando un condensatore da 10-47nF, con adeguato valore di tensione, in parallelo ad ogni diodo.
Spero di non essere andato troppo fuori tema....

Complimenti per lo strumento, ritieniti invidiato!

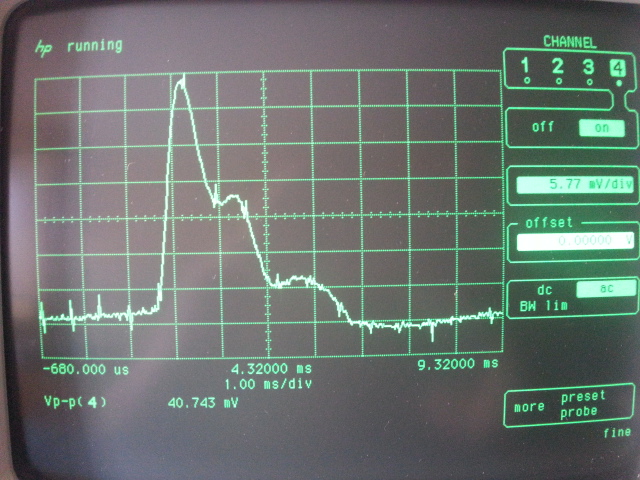

si adesso torna tutto ho capito quando la tensione di rete supera la tensione del condensatore due diodi del ponte conducono di colpo caricando il condensatore, poi la tensione di rete diminuisce e la corrente diminuisce

I conti non mi tornano .... e non sò il perchè ..... help me ....

Chiarito il fatto che sbagliavo il metodo di come leggere la potenza (la teoria dice cosi' e non lo metto in dubbio ) ho voluto mettere in comparazione il vecchio metodo con il nuovo.

Ho interfacciato arduino con i sensori di corrente e per rilevare la tensione ho aggiunto alla tensione alternata (debitamente ridotta) un offset di 2,5V cosi che il microcontrollore potesse leggere tutta la forma d'onda ....

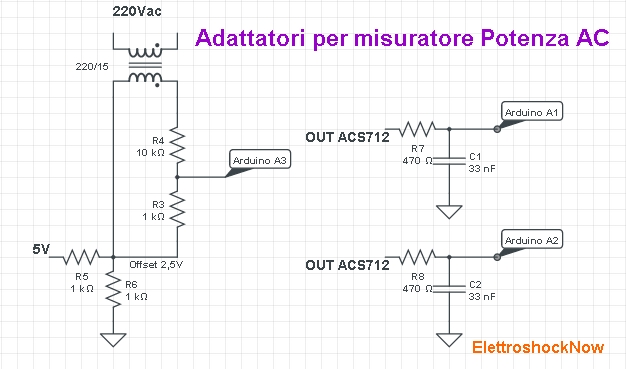

Schema:



Nel firmware ho implementato l'ADC ad alta velocità impostando il prescaler a 16 garantendomi circa 130 campionature per ognuno dei tre input in un periodo letto (20ms) non riscontrando anomalia nelle letture .... (oltre... i valori sballano .... il prescaler a 16 è il limite minimo ,vabbè una campionatura ogni 50microSec è più che accettabile )
In aggiunta il firmware tara automaticamente gli offset .......

CODICE ARDUINO

const int ProdottaPin = A1;
const int AssorbitaPin = A2;
const int TensionePin = A3;
const int TempoCampionatura = 20; //Scegli i ms da Campionare
const float Fattore_Conversione_Potenza = .055; //Fattore di conversione Potenze
const float Fattore_Conversione_Corrente = .055;
const float Fattore_Conversione_Tensione = 1.6;
 long start ;
 int i ;
long PotenzaPro;
long PotenzaAss;
float AmperPro;
float AmperAss;
long OffsetPro;
long OffsetAss;
long OffsetTens;
int Tensionemin=1023;
int Tensionemax=0;

void setup() {

 //CALCOLO AUTOMATICO OFFSET SENSORI
 for (i = 0 ; i <= 1000 ; i++){
 OffsetPro+=analogRead(ProdottaPin);
 OffsetAss+=analogRead(AssorbitaPin);
 int Tensioneinst =analogRead(TensionePin);
 if (Tensionemax<tensioneinst)Tensionemax=Tensioneinst;
 if (Tensionemin>Tensioneinst)Tensionemin=Tensioneinst;
 }
 OffsetPro/=1000;
 OffsetAss/=1000;
 OffsetTens=(Tensionemax+Tensionemin)/2;
 //--------------------------------


 ADCSRA&=0X90+ 0b100; //Setta ADC prescaler a 16 quindi la velocita delle conversioni <img src='faccine/smile.gif' alt="faccine/smile.gif" style="max-width:700px;max-height:1700px;"/>
 Serial.begin(9600) ;

}

void loop() {

 PotenzaPro=0;
 PotenzaAss=0;
 AmperPro=0;
 AmperAss=0;
 int NumCampionamenti=0;
 int Tensionepicco=0;
 start = millis() ;
 do
 {
 NumCampionamenti++;
 int Tensioneinst = abs (analogRead(TensionePin)-OffsetTens);
 int Prodottainst = abs(analogRead(ProdottaPin)-OffsetPro);
 int Assorbitainst = abs(analogRead(AssorbitaPin)-OffsetAss);
 PotenzaPro += Tensioneinst*Prodottainst;
 PotenzaAss += Tensioneinst*Assorbitainst;
 AmperPro+=Prodottainst;
 AmperAss+=Assorbitainst;
 if (Tensionepicco<tensioneinst)Tensionepicco=Tensioneinst;
 }while((millis()-start)<tempocampionatura);
 int Tempomisura=millis() - start;

 PotenzaPro=(PotenzaPro/NumCampionamenti)*Fattore_Conversione_Potenza;
 PotenzaAss=(PotenzaAss/NumCampionamenti)*Fattore_Conversione_Potenza;
 AmperPro=(AmperPro/NumCampionamenti)*Fattore_Conversione_Corrente;
 AmperAss=(AmperAss/NumCampionamenti)*Fattore_Conversione_Corrente;
 int TensioneRMS=Tensionepicco*Fattore_Conversione_Tensione;
 int PotenzaProCalc=TensioneRMS*AmperPro;
 int PotenzaAssCalc=TensioneRMS*AmperAss;
 if (Tensionemax>23 && Tensionemin<1000)
 Serial.println ("Misurazioni Attendibili");
 else
 Serial.println ("ERROR");
 Serial.print ("Numero Campionamenti = ");
 Serial.println(NumCampionamenti);
 Serial.print ("Tempo conversione = ");
 Serial.print(Tempomisura) ;
 Serial.println(" ms") ;
 Serial.print ("ADCSRA = ");
 Serial.println(ADCSRA) ;
 Serial.print ("Tensione RMS = ");
 Serial.print(TensioneRMS) ;
 Serial.println(" Volt") ;
 Serial.print ("Valore Sensore Tensione Max = ");
 Serial.println(Tensionemax) ;
 Serial.print ("Valore Sensore Tensione Min = ");
 Serial.println(Tensionemin) ;
 Serial.print ("Offset Sensore Tensione = ");
 Serial.println(OffsetTens) ;
 Serial.print ("Offset Sensore Produzione = ");
 Serial.println(OffsetPro) ;
 Serial.print ("Offset Sensore Assorbimento = ");
 Serial.println(OffsetAss) ;
 Serial.print ("Potenza Prodotta = ");
 Serial.print(PotenzaPro) ;
 Serial.println(" Watt") ;
 Serial.print ("Potenza Prodotta Calcolata= ");
 Serial.print(PotenzaProCalc) ;
 Serial.println(" Watt") ;
 Serial.print ("Potenza Assorbita = ");
 Serial.print(PotenzaAss) ;
 Serial.println(" Watt") ;
 Serial.print ("Potenza Assorbita Calcolata = ");
 Serial.print(PotenzaAssCalc) ;
 Serial.println(" Watt") ;
 Serial.print ("Corrente Prodotta = ");
 Serial.print(AmperPro) ;
 Serial.println(" Amper") ;
 Serial.print ("Corrente Assorbita = ");
 Serial.print(AmperAss) ;
 Serial.println(" Amper") ;
 Serial.println("") ;
 Serial.println("") ;
 delay(1000);
}

per lampade elettronica intendi quella che assorbe con il picco?

Sisi è quella con assorbimento a picchi, non riesco a dargli un'altro nome .
Forse è meglio dire lampadina fluorescente con ballast elettronico !! ... vebbè l'importante è capirsi

In pratica aumentanto solo la velocità di campionamento ho risolto le curiose anomalie ,forse perchè campionando lentamente sfuggivano picchi ....

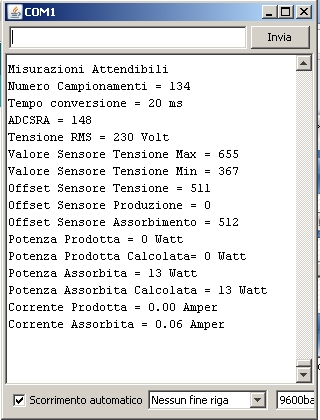

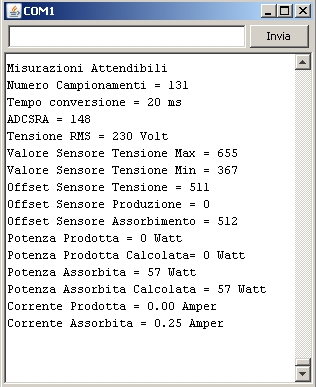

Ora sono molto soddisfatto delle misurazioni ,ma in pratica i due metodi danni gli stessi risultati e non ne capisco il motivo .
Se prendo le forma d'onda e con carta e penna simulo le campionature ,mi vengono risultati diversi .... bo ba

I due valori nella pratica si discostano di una decina di watt con carichi da oltre 1000W ....

Cmq se devo scegliere vado per il più giusto .... quindi somme dei prodotti

sh

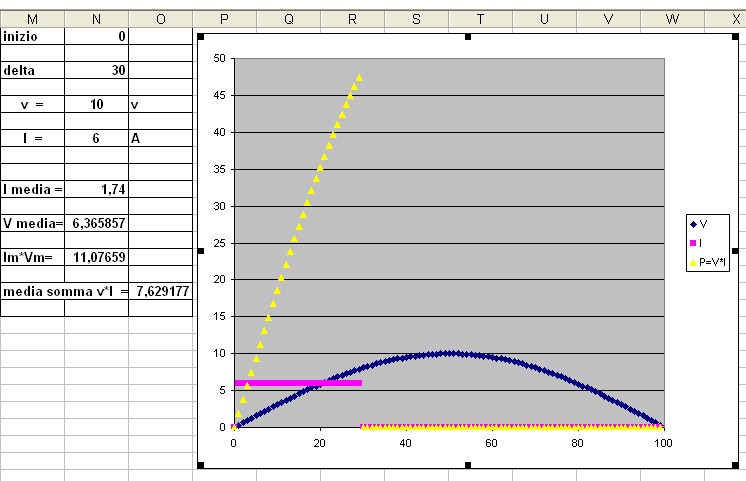

Immagine Allegata: inizio1

sh

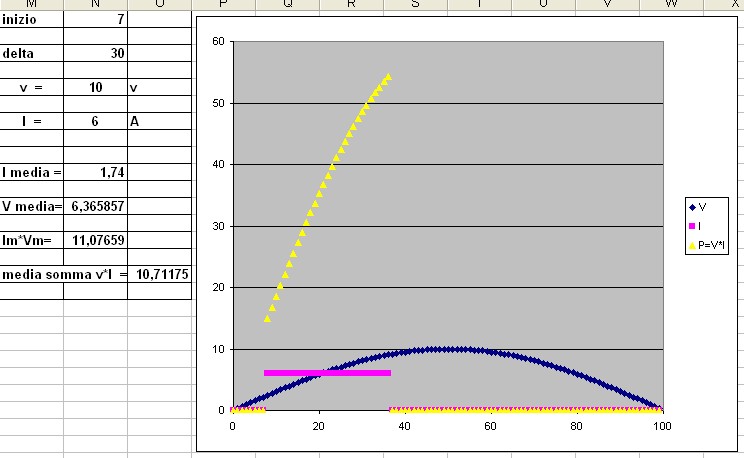

Immagine Allegata: secondo2

sh

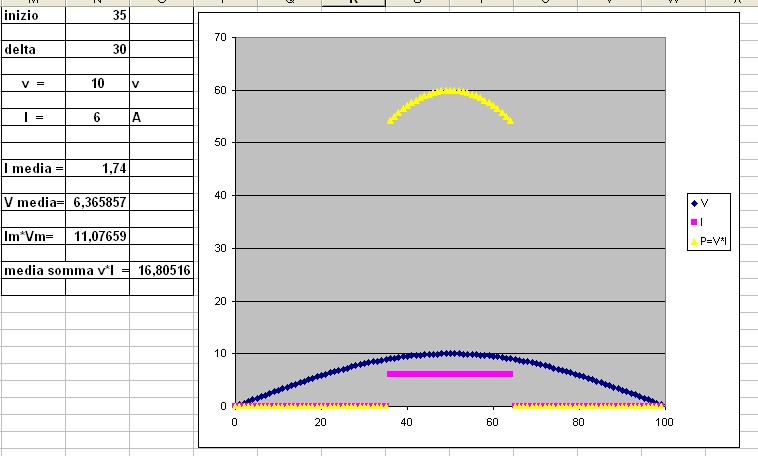

nelle tre situazioni solo casualmente per una i due valori coincidono

Immagine Allegata: terzo3

Lo sapevo che prima o poi mi avresti illuminato con un bel programma risolutore

Ora è chiarissimo ,thanks ..... filtro ON

PS: curiosamente il picco delle lampade a basso consumo è uguale alla situazione in cui i due calcoli sono uguali .....
Finalmente la teoria e la pratica brindano nuovamente insieme e oggi son due

perchè utilizzi a1 e a2 ??


prova ad aumentare i decimali magari una à 12,6 l'altra 13,4
