ecco la sostituzione

Immagine Allegata: IMG_9871.JPG

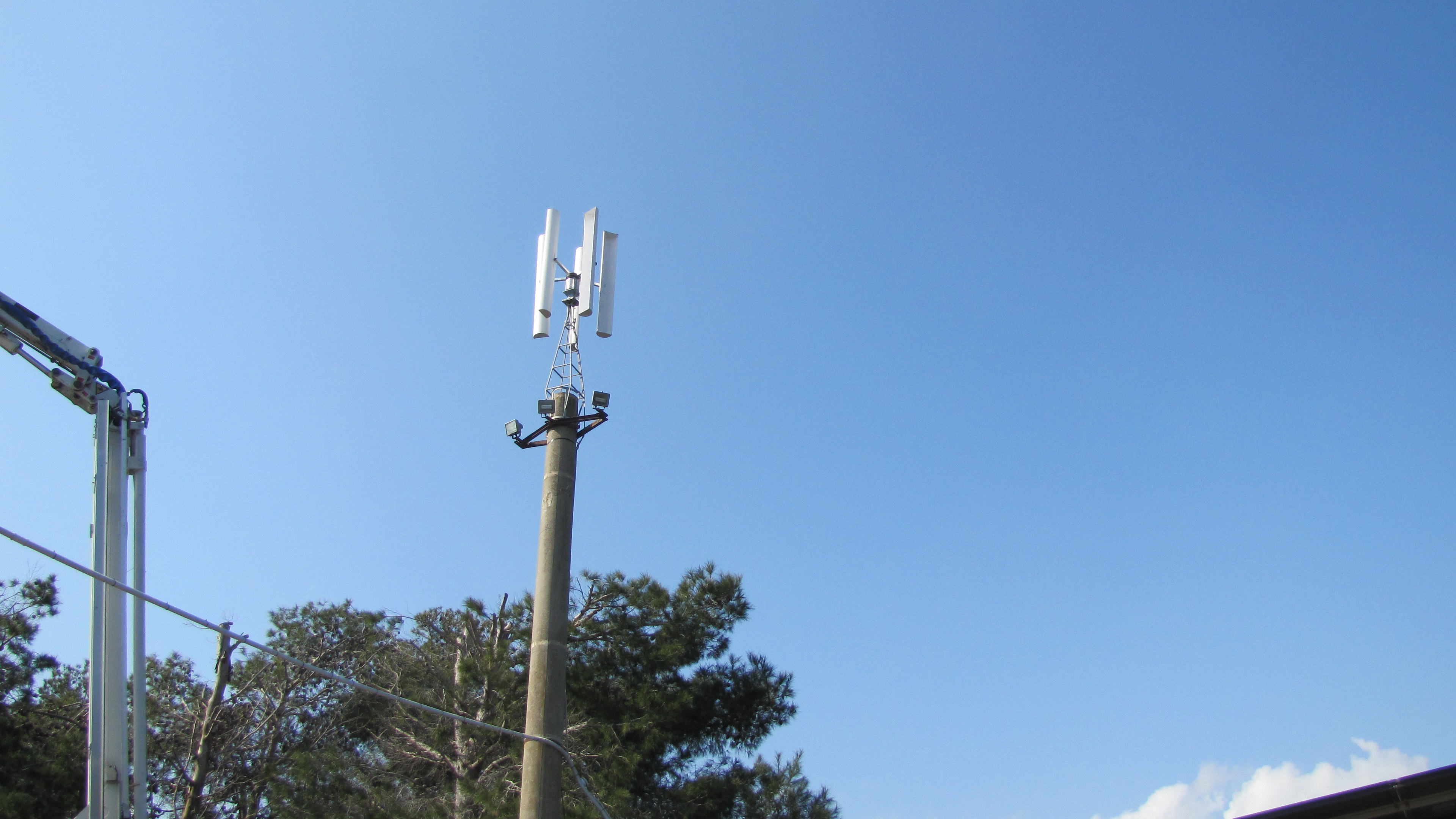

Ecco come si presenta oggi

Immagine Allegata: IMG_9871.JPG

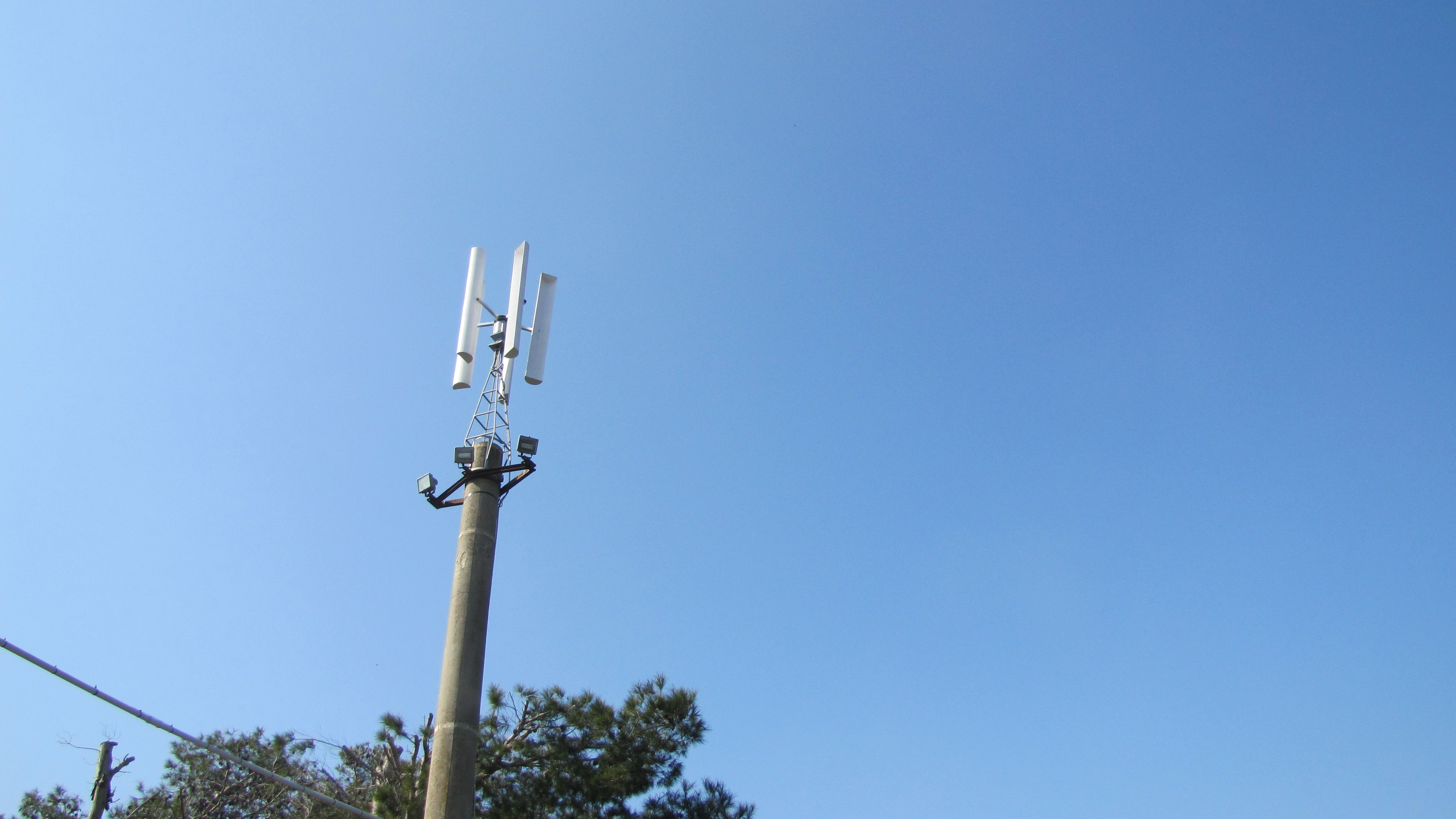

Il risultato è questo

Immagine Allegata: IMG_9870.JPG


Veramente bello,
Hai qualche dato prestazionale da snocciolare? Le foto mi intrigano parecchio

Per quanto riguarda il generatore sostituito lo ripari e lo rimetti in servizio?

Si righez sembra bloccato quello sostituito, ma dopo averlo fatto girare a mano sembra sbloccato. Cercherò di realizzare un prototipo di pale verticali differenti da quelle montate su questo generatore, più piccole come altezza, ma più larghe. Lo monterò più a portata di mano in modo da poterlo controllare più spesso e fare rilievi sulla produzione. Ho rilevato stamane una tensione di 3,5 V su ogni fase, ma il vento non era molto forte. Ho realizzato pure un video, ma non riesco a caricarlo. Sai dirmi che formato deve essere il video?
A presto Ciao
Franco

Per inserire il video basta mettere il link verso il servizio youtube dove caricherai il tuo filmato.

ok proverò a farlo... grazie

Il video del funzionamento del nuovo generatore verticale




******************************************

Ho sistemato il link al video, ciao Righetz

******************************************

3,5 volt a cosi pochi giri, dovrebbe promettere bene come produzione in condizioni "normali"

CITAZIONE (Il_Salentino, 15/03/2015 17:01:21 )

Lo spero pure io ma conto di ottenere migliori prestazioni dal generatore che mi accingo a modificare.
Scusa Righetz tu che sei esperto in eolico, vorrei realizzare sul generatore che ho smontato un gruppo di tre pale verticali della dimensione di 150x30 e fissarle sul supporto che erano bullonate le pale orizzontali; pensi che la cosa è fattibile? Le realizzerei in plastica con dei supporti in alluminio per modificarne la curvatura.
A presto con delle nuove.
Ciao Franco

Ciao Franco,

è fattibile ma con alcuni accorgimenti.
Se il nuovo rotore lo "agganci" solo dalla parte lato generatore, sarà soggetto a flessione nel punto di ancoraggio e in caso di giornate molto ventose potresti avere delle oscillazioni pericolose e distruttive.

Una soluzione molto robusta e semplice potrebbe essere una simile a questa come da video un bel telaio ancorato con un'altro cuscinetto all'altra estremità.

Forse non mi sono espresso bene Righetz, io vorrei realizzare qualcosa di simile a quello montato sul nuovo generatore ma utilizzando il supporto delle pale orizzontali che ha l'alloggiamento per il generatore, è di plastica ed ha l'alloggiamento per 3 pale. Solo che invece di 5 da 200x1600mm ne monterei 3 da 300x1500 mm magari con dei supporti in alluminio che reggerebbero al centro le pale verticali. Il generatore sarebbe comunque al centro del movimento e non dovrebbe subire vibrazioni strane a causa di eventuale forte vento. Lo fisserei comunque su un traliccio o palo in ferro ben ancorato al terreno, ma non troppo in alto per poterlo controllare e fare le modifiche che dovessero essere necessarie. Sarà un modo per occupare i miei pomeriggi e fare esperimenti che potrebbero essere utili agli altri.... io ormai sono in pensione....
Ti farò sapere e vedere.
Ciao Franco

CITAZIONE (Il_Salentino, 15/03/2015 22:49:00 )

Oggi giornata di venticello ed il generatore gira che è una bellezza.... forse ha girato anche stanotte..Ne ho approfittato a smontare il vecchio generatore, ho tolto la coda e le pale orizzontali ed è pronto per la realizzazione della staffa per montarlo verticalmente. Per le pale ancora non ho iniziato la realizzazione, ma in settimana sicuramente farò qualcosa.
Ciao a presto Franco
