Va benissimo...è solo un po lento rispetto al ads1115

CITAZIONE (Bolle, 16/01/2017 18:21:01 )

Vuoi dire aggiuntive? No, colleghi il modulo alla porta I2C, lo alimenti ed è pronto a leggere gli ingressi analogici

CITAZIONE (calcola, 12/05/2019 08:57:44 )

Quale scheda intendi usare, Arduino, esp8266...

CITAZIONE (calcola, 12/05/2019 21:37:25 )

questo e il mio schetch , ci sono riuscito a forza di copia incolla dal web ed e molto incasinato

#include

#include

Adafruit_ADS1115 ads; /* Use this for the 16-bit version */


// COMANDO https://youtu.be/bWvOlyGAD-g

// parte del codice e opera di BOB

// comando uscite blynk https://youtu.be/WcFDtBe8pY4

// https://www.youtube.com/watch?v=bWvOlyGAD-g&feature=youtu.be
// https://youtu.be/bWvOlyGAD-g
// https://youtu.be/YRomluFylXQ

#define BLYNK_PRINT Serial


#include
#include
#include

#include


// camper mega 2 char auth[] = "0df85fb625db655";

char auth[] = "17132af5a9c7";

#define W5100_CS 10
#define SDCARD_CS 4


//blynk DISPLAY

#define bsamp V15 // amper BS
#define bsvolt V14 // volt BS

#define solamp V13 //
#define solvolt V12 //

#define solamp2 V11 //
#define solvolt2 V10 //

#define solamp3 V9 //
#define solvolt3 V8 //


#define bmvolt V7 //

// blynk



// Set the LCD address to 0x27 for a 16 chars and 2 line display



LiquidCrystal_I2C lcd(0x27, 20, 4);
LiquidCrystal_I2C lcd2(0x23, 20, 4);






//const int TENSIONE_BS = A14;


const int AMP_BS = A15;



const int AMP_SOL = A14;
const int AMP_SOL2 = A13;
const int AMP_SOL3 = A12;


//const int TENSIONE_BS = adc0;
const int TENSIONE_BS = A0;
const int TENSIONE_SOL = A1;
const int TENSIONE_SOL2 = A2;
const int TENSIONE_SOL3 = A3;
const int TENSIONE_BM = A4;




double tensioneBS = 0; // valore dove leggerò tensione BS

double tensioneSOL = 0; // valore dove leggerò tensione BS
double tensioneSOL2 = 0; // valore dove leggerò tensione BS
double tensioneSOL3 = 0; // valore dove leggerò tensione BS
double tensioneBM = 0; // valore dove leggerò tensione BM

//CORRENTE
double correnteBS = 0; // valore dove leggerò corrente BS

double correnteSOL = 0; // valore dove leggerò corrente BS

double correnteSOL2 = 0; // valore dove leggerò corrente BS
double correnteSOL3 = 0; // valore dove leggerò corrente BS

// CORRENTE


const double R1 = 10000.0;
const double R2 = 1265.0; // EFFETTUARE TARATURA
// se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm

const double partitoreTensione = (R1 + R2) / R2;


const double R3 = 10000.0;
const double R4 = 1265.0; // EFFETTUARE TARATURA
// se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm

const double partitoreTensionesol = (R3 + R4) / R4;

const double R5 = 10000.0;
const double R6 = 1265.0; // EFFETTUARE TARATURA
// se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm

const double partitoreTensionesol2 = (R5 + R6) / R6;


const double R7 = 10000.0;
const double R8 = 1265.0; // EFFETTUARE TARATURA
// se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm

const double partitoreTensionesol3 = (R7 + R8) / R8;


const double R9 = 10000.0;
const double R10 = 1265.0; // EFFETTUARE TARATURA
// se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm

const double partitoreTensionebm = (R9 + R10) / R10;

BlynkTimer timer;



void setup() {

//comando blynk

pinMode(A5,INPUT);
pinMode(A6,INPUT);
pinMode(A7,INPUT);
pinMode(A8,INPUT);


timer.setInterval(300L, leggibt);





// put your setup code here, to run once:
Serial.begin(9600); //per la comunicazione seriale

Serial.println("Hello!");

Serial.println("Getting single-ended readings from AIN0..3");
Serial.println("ADC Range: +/- 6.144V (1 bit = 3mV/ADS1015, 0.1875mV/ADS1115)");

// The ADC input range (or gain) can be changed via the following
// functions, but be careful never to exceed VDD +0.3V max, or to
// exceed the upper and lower limits if you adjust the input range!
// Setting these values incorrectly may destroy your ADC!
// ADS1015 ADS1115
// ------- -------
// ads.setGain(GAIN_TWOTHIRDS); // 2/3x gain +/- 6.144V 1 bit = 3mV 0.1875mV (default)
// ads.setGain(GAIN_ONE); // 1x gain +/- 4.096V 1 bit = 2mV 0.125mV
// ads.setGain(GAIN_TWO); // 2x gain +/- 2.048V 1 bit = 1mV 0.0625mV
// ads.setGain(GAIN_FOUR); // 4x gain +/- 1.024V 1 bit = 0.5mV 0.03125mV
// ads.setGain(GAIN_EIGHT); // 8x gain +/- 0.512V 1 bit = 0.25mV 0.015625mV
// ads.setGain(GAIN_SIXTEEN); // 16x gain +/- 0.256V 1 bit = 0.125mV 0.0078125mV

ads.begin();






pinMode(SDCARD_CS, OUTPUT);
digitalWrite(SDCARD_CS, HIGH); // Deselect the SD card

Blynk.begin(auth);
//timer.setInterval(500L, leggidati);











lcd.begin(); //inizializzazione lcd 16x2
lcd2.begin(); //inizializzazione lcd 16x2



//TENSIONE
pinMode (TENSIONE_BS, INPUT);
pinMode (TENSIONE_SOL, INPUT);
pinMode (TENSIONE_SOL2, INPUT);
pinMode (TENSIONE_SOL3, INPUT);
pinMode (TENSIONE_BM, INPUT);




//TEBNSIONE


pinMode (AMP_BS, INPUT); //necessario per essere sicuro che siano pronti a leggere valori
pinMode (AMP_SOL, INPUT); //necessario per essere sicuro che siano pronti a leggere valori
pinMode (AMP_SOL2, INPUT); //necessario per essere sicuro che siano pronti a leggere valori
pinMode (AMP_SOL3, INPUT); //necessario per essere sicuro che siano pronti a leggere valori
//pinMode (adc0,INPUT);
}









void loop() {

int16_t adc0, adc1, adc2, adc3;

adc0 = ads.readADC_SingleEnded(0);
adc1 = ads.readADC_SingleEnded(1);
adc2 = ads.readADC_SingleEnded(2);
adc3 = ads.readADC_SingleEnded(3);
Serial.print("AIN0: "); Serial.println(adc0);
Serial.print("AIN1: "); Serial.println(adc1);
Serial.print("AIN2: "); Serial.println(adc2);
Serial.print("AIN3: "); Serial.println(adc3);
Serial.println(" ");

Blynk.run();
timer.run();


// AMPEROMETRO
double letturaTensioneInVolt;

letturaTensioneInVolt = 5.0 / 1024 * analogRead(AMP_BS);


double letturaTensioneInVoltsol;

letturaTensioneInVoltsol = 5.0 / 1024 * analogRead(AMP_SOL);


double letturaTensioneInVoltsol2;

letturaTensioneInVoltsol2 = 5.0 / 1024 * analogRead(AMP_SOL2);

double letturaTensioneInVoltsol3;

letturaTensioneInVoltsol3 = 5.0 / 1024 * analogRead(AMP_SOL3);






//Serial.print(analogRead(AMP_BS) );
//Serial.print( " " );
//Serial.println(letturaTensioneInVolt, 2);

//(tra parentesi, lascia perdere i float, usa i double -- se vuoi ti spiego perché, altrimenti fidati e basta :-)

// a questo punto, applichiamo la conversione: per ACS 100 sono 20mV/A
// quindi
//correnteLetta = (2.5 - letturaTensioneInVolt ) * 1000 / 20;
// moltiplico per 1000 per ottenere la lettura in millivolt, e divido per 20.
// Dato che è 1000/20 è costante semplifico:

double correnteLetta = (2.2999 - letturaTensioneInVolt ) * 50.0; // bs amp
double correnteLettasol = (2.5000 - letturaTensioneInVoltsol ) * 50.0;

double correnteLettasol2 = (2.5000 - letturaTensioneInVoltsol2 ) * 50.0;
double correnteLettasol3 = (2.5000 - letturaTensioneInVoltsol3 ) * 50.0;


//nota: scrivo 50.0 per abitudine, perché in alcune circostanze il compilatore potrebbbe fare divisione fra interi

// adesso il problema è che quel 2.5 è lo zero dell'amperometro.
// con adeguata precisione, potresti usare un piccolo correttivo
// (ad esempio, da un mio schema reale leggo 2.4754)
// nel tuo caso, ti direi di pensarci in futuro, quando avrai ADS1115 per leggere tensioni


// altro punto: la media delle 5 letture significa che devi leggere 5 volte la corrente, soomarla e fare la media.
//quindi:

double sommaTemporanea = correnteLetta;

for (int i = 0; i < 4; i++) { //ancora 4 letture, la prima l'ha fatta sopra
correnteLetta = (2.5 - letturaTensioneInVolt ) * -50.0;
letturaTensioneInVolt = 5.0 / 1024 * analogRead(AMP_BS);

sommaTemporanea = sommaTemporanea + correnteLetta;
}

correnteBS = sommaTemporanea / 5.0;



double sommaTemporaneasol = correnteLettasol;

for (int i = 0; i < 4; i++) { //ancora 4 letture, la prima l'ha fatta sopra
correnteLettasol = (2.5 - letturaTensioneInVoltsol ) * -50.0;
letturaTensioneInVoltsol = 5.0 / 1024 * analogRead(AMP_SOL);

sommaTemporaneasol = sommaTemporaneasol + correnteLettasol;
}

correnteSOL = sommaTemporaneasol / 5.0;




double sommaTemporaneasol2 = correnteLettasol2;

for (int i = 0; i < 4; i++) { //ancora 4 letture, la prima l'ha fatta sopra
correnteLettasol2 = (2.5 - letturaTensioneInVoltsol2 ) * -50.0;
letturaTensioneInVoltsol2 = 5.0 / 1024 * analogRead(AMP_SOL2);

sommaTemporaneasol2 = sommaTemporaneasol2 + correnteLettasol2;
}

correnteSOL2 = sommaTemporaneasol2 / 5.0;




double sommaTemporaneasol3 = correnteLettasol3;

for (int i = 0; i < 4; i++) { //ancora 4 letture, la prima l'ha fatta sopra
correnteLettasol3 = (2.5 - letturaTensioneInVoltsol3 ) * -50.0;
letturaTensioneInVoltsol3 = 5.0 / 1024 * analogRead(AMP_SOL3);

sommaTemporaneasol3 = sommaTemporaneasol3 + correnteLettasol3;
}

correnteSOL3 = sommaTemporaneasol3 / 5.0;











// SECONDA PARTE

// la lettura BS diventa
// double tensioneCorretta = tensioneAlPartitore * partitoreTensione ;
// quindi



tensioneBS = (5.0 / 1024 * analogRead(TENSIONE_BS)) * partitoreTensione ;
tensioneSOL = (5.0 / 1024 * analogRead(TENSIONE_SOL)) * partitoreTensionesol ;
tensioneSOL2 = (5.0 / 1024 * analogRead(TENSIONE_SOL2)) * partitoreTensionesol2 ;
tensioneSOL3 = (5.0 / 1024 * analogRead(TENSIONE_SOL3)) * partitoreTensionesol3 ;
tensioneBM = (5.0 / 1024 * analogRead(TENSIONE_BM)) * partitoreTensionebm ;


// STAMPA LCD
lcd.clear(); //pulisci lcd
lcd.setCursor(0, 0); //posiziona il cursore sulla prima linea del display
lcd.print("V ");
lcd.print (tensioneBS, 1);
lcd.print(" BS A ");
lcd.print(correnteBS, 1);



lcd.setCursor(0, 1); //posiziona il cursore sulla prima linea del display
lcd.print("V ");
lcd.print (tensioneSOL, 1);
lcd.print(" SOL A ");
lcd.print(correnteSOL, 1);

lcd.setCursor(0, 2); //posiziona il cursore sulla prima linea del display
lcd.print("V ");
lcd.print (tensioneSOL2, 1);
lcd.print(" SOL2 A ");
lcd.print(correnteSOL2, 1);

lcd.setCursor(0, 3); //posiziona il cursore sulla prima linea del display
lcd.print("V ");
lcd.print (tensioneSOL3, 1);
lcd.print(" SOL3 A ");
lcd.print(correnteSOL3, 1);
//lcd.print(adc0, 1);




// 2 LCD

lcd2.clear(); //pulisci lcd
lcd2.setCursor(0, 0); //posiziona il cursore sulla prima linea del display
lcd2.print("V ");
lcd2.print (tensioneBS, 1);
lcd2.print(" A BS ");
lcd2.print(correnteBS, 1);

//pulisci lcd
lcd2.setCursor(0, 1); //posiziona il cursore sulla prima linea del display
lcd2.print("V BM ");
lcd2.print (tensioneBM, 1);



// ********************* DA BOB -- FINE INTERVENTO

delay(250);
//delay(250);

Blynk.run();
timer.run();
}

//void leggidati()




BLYNK_READ(bsamp) //1 amp


{
Blynk.virtualWrite(bsamp, correnteBS);


}






BLYNK_READ(bsvolt) //1 amp


{
Blynk.virtualWrite(bsvolt, tensioneBS);


}





BLYNK_READ(solamp) //1 amp


{
Blynk.virtualWrite(solamp, correnteSOL);


}


BLYNK_READ(solvolt) //1 amp


{
Blynk.virtualWrite(solvolt, tensioneSOL);


}




//2


BLYNK_READ(solamp2) //1 amp


{
Blynk.virtualWrite(solamp2, correnteSOL2);


}


BLYNK_READ(solvolt2) //1 amp


{
Blynk.virtualWrite(solvolt2, tensioneSOL2);


}

BLYNK_READ(solamp3) //1 amp


{
Blynk.virtualWrite(solamp3, correnteSOL3);


}





BLYNK_READ(solvolt3) //1 amp


{
Blynk.virtualWrite(solvolt3, tensioneSOL3);


}

BLYNK_READ(bmvolt) //1 amp


{
Blynk.virtualWrite(bmvolt, tensioneBM);


}

void leggibt()


{
if (digitalRead(A5)){
Blynk.virtualWrite(V5, 255);
} else {
Blynk.virtualWrite(V5, 0);
}


if (digitalRead(A6)){
Blynk.virtualWrite(V6, 255);
} else {
Blynk.virtualWrite(V6, 0);
}

if (digitalRead(A7)){
Blynk.virtualWrite(V4, 255);
} else {
Blynk.virtualWrite(V4, 0);
}

if (digitalRead(A8)){
Blynk.virtualWrite(V3, 255);
} else {
Blynk.virtualWrite(V3, 0);
}




}

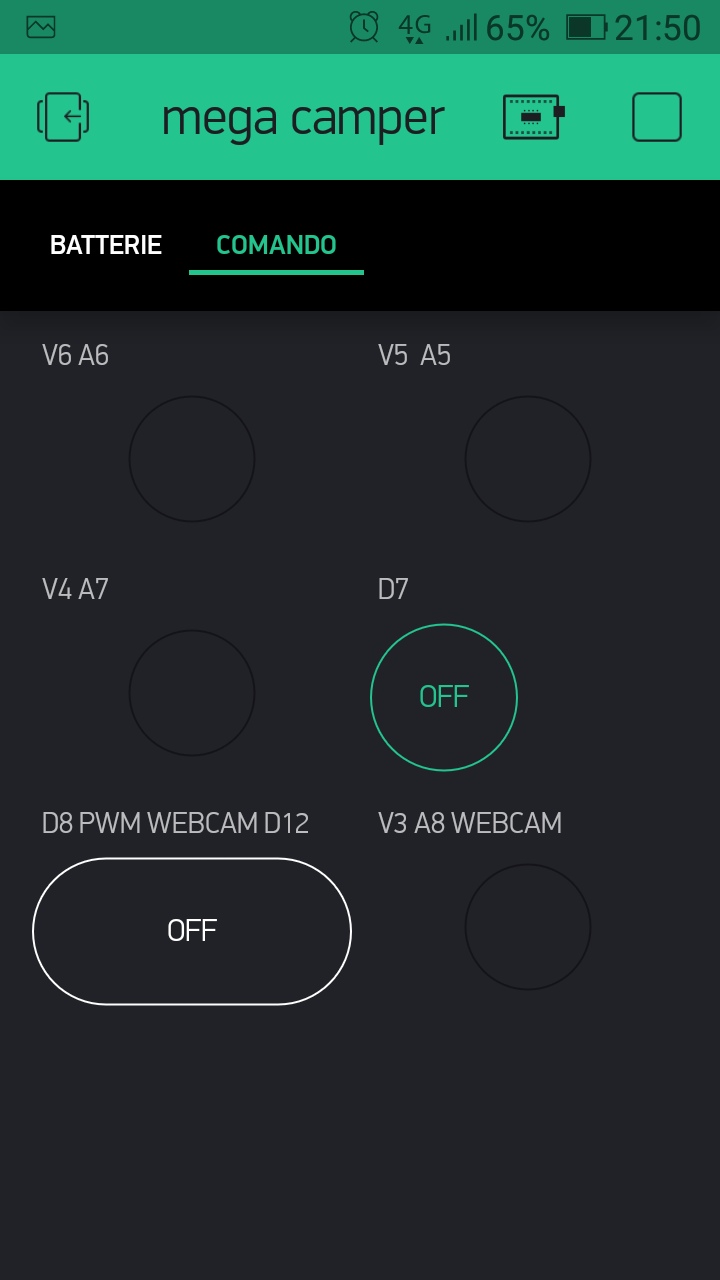

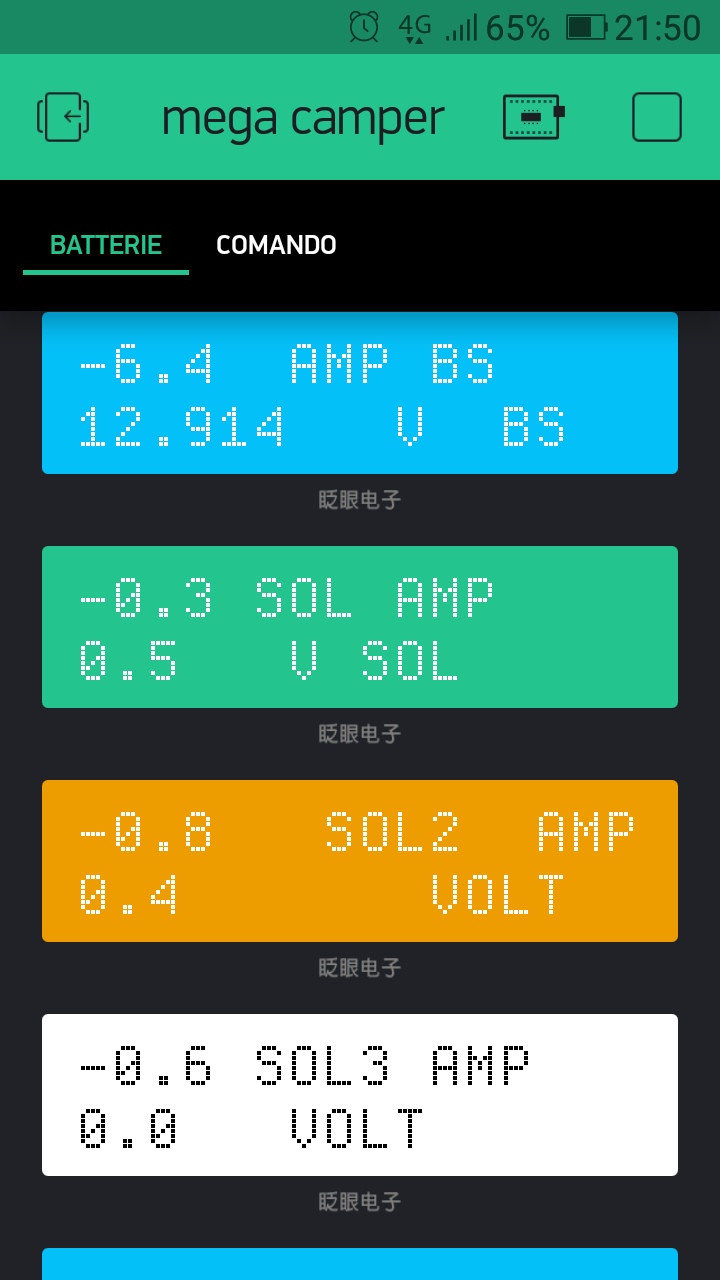

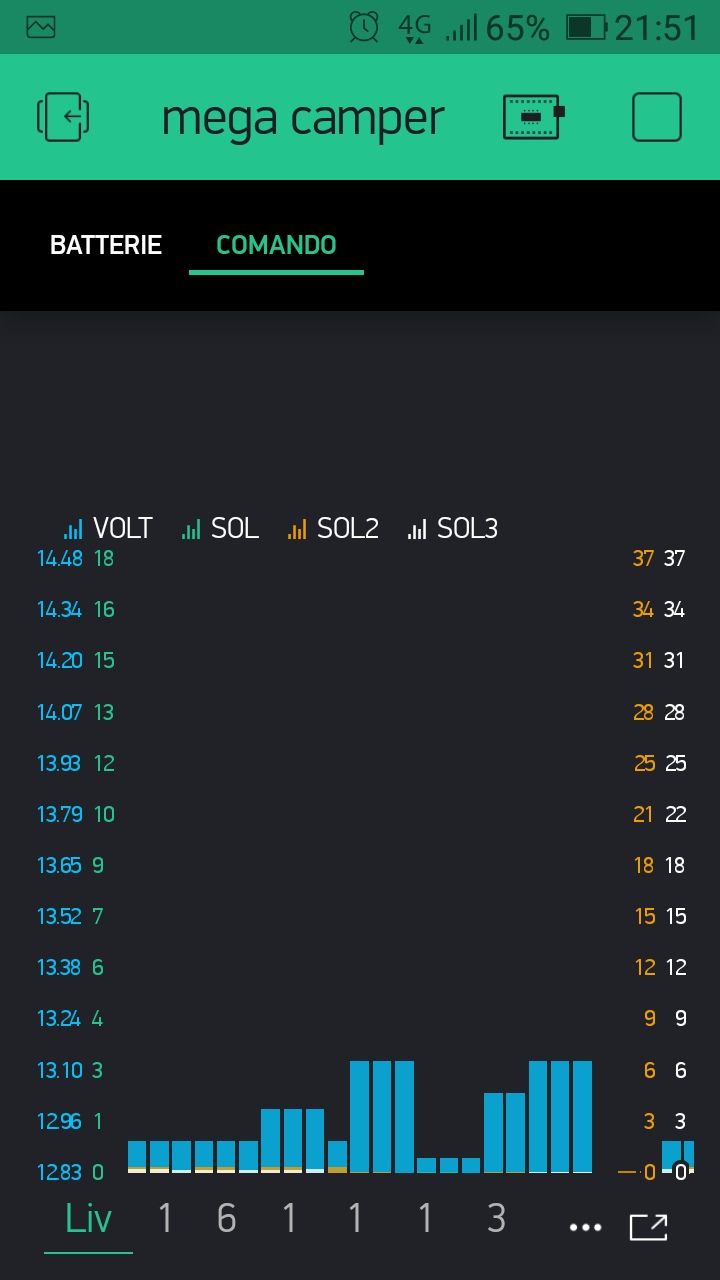

questo e quello che vedo sul cellulare tramite internet

Immagine Allegata: Screenshot_20190512-215047.jpg


2

Immagine Allegata: Screenshot_20190512-215058.jpg


3

Immagine Allegata: Screenshot_20190512-215106.jpg


Se usi un arduino mega o anche un arduino uno, l'acs1115 non ti serve, la scheda ha già tutte le porte analogiche che ti servono. L'espansione è necessaria quando non vi sono le porte analogiche o per applicazioni particolari.

CITAZIONE (calcola, 12/05/2019 22:13:09 )

Appunto, è utile per scopi particolari dove la lettura al millesimo fa la differenza, non è il tuo caso. Per leggere la tensione dei pannelli il primo decimale è già sufficiente e lo stesso per la corrente, dove la precisione dipende dall'acs e non è che sia molto preciso.

Il codice per l'arduino devi postarlo con un copia incolla dentro il tag code, quindi prima selezioni il pulsante "code" sul menu' di sinistra e dentro il tag incolli il codice.

-TOP CODE-
#include <Adafruit_ADS1015.h> #include <Blynk.h> Adafruit_ADS1115 ads; /* Use this for the 16-bit version */ // COMANDO https://youtu.be/bWvOlyGAD-g // parte del codice e opera di BOB // comando uscite blynk https://youtu.be/WcFDtBe8pY4 // https://www.youtube.com/watch?v=bWvOlyGAD-g&feature=youtu.be // https://youtu.be/bWvOlyGAD-g // https://youtu.be/YRomluFylXQ #define BLYNK_PRINT Serial #include <SPI.h> #include <Ethernet.h> #include <BlynkSimpleEthernet.h> #include <LiquidCrystal_I2C.h> // camper mega 2 char auth[] = "7e625db655"; char auth[] = "ed32af5a9c7"; #define W5100_CS 10 #define SDCARD_CS 4 //blynk DISPLAY #define bsamp V15 // amper BS #define bsvolt V14 // volt BS #define solamp V13 // #define solvolt V12 // #define solamp2 V11 // #define solvolt2 V10 // #define solamp3 V9 // #define solvolt3 V8 // #define bmvolt V7 // // blynk // Set the LCD address to 0x27 for a 16 chars and 2 line display LiquidCrystal_I2C lcd(0x27, 20, 4); LiquidCrystal_I2C lcd2(0x23, 20, 4); //const int TENSIONE_BS = A14; const int AMP_BS = A15; const int AMP_SOL = A14; const int AMP_SOL2 = A13; const int AMP_SOL3 = A12; //const int TENSIONE_BS = adc0; const int TENSIONE_BS = A0; const int TENSIONE_SOL = A1; const int TENSIONE_SOL2 = A2; const int TENSIONE_SOL3 = A3; const int TENSIONE_BM = A4; double tensioneBS = 0; // valore dove leggerò tensione BS double tensioneSOL = 0; // valore dove leggerò tensione BS double tensioneSOL2 = 0; // valore dove leggerò tensione BS double tensioneSOL3 = 0; // valore dove leggerò tensione BS double tensioneBM = 0; // valore dove leggerò tensione BM //CORRENTE double correnteBS = 0; // valore dove leggerò corrente BS double correnteSOL = 0; // valore dove leggerò corrente BS double correnteSOL2 = 0; // valore dove leggerò corrente BS double correnteSOL3 = 0; // valore dove leggerò corrente BS // CORRENTE const double R1 = 10000.0; const double R2 = 1265.0; // EFFETTUARE TARATURA // se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm const double partitoreTensione = (R1 + R2) / R2; const double R3 = 10000.0; const double R4 = 1265.0; // EFFETTUARE TARATURA // se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm const double partitoreTensionesol = (R3 + R4) / R4; const double R5 = 10000.0; const double R6 = 1265.0; // EFFETTUARE TARATURA // se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm const double partitoreTensionesol2 = (R5 + R6) / R6; const double R7 = 10000.0; const double R8 = 1265.0; // EFFETTUARE TARATURA // se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm const double partitoreTensionesol3 = (R7 + R8) / R8; const double R9 = 10000.0; const double R10 = 1265.0; // EFFETTUARE TARATURA // se hai multimetro di precisione, puoi cambiare il secondo valore, io lo spostai di 7 (SETTE) ohm const double partitoreTensionebm = (R9 + R10) / R10; BlynkTimer timer; void setup() { //comando blynk pinMode(A5,INPUT); pinMode(A6,INPUT); pinMode(A7,INPUT); pinMode(A8,INPUT); timer.setInterval(300L, leggibt); // put your setup code here, to run once: Serial.begin(9600); //per la comunicazione seriale Serial.println("Hello!"); Serial.println("Getting single-ended readings from AIN0..3"); Serial.println("ADC Range: +/- 6.144V (1 bit = 3mV/ADS1015, 0.1875mV/ADS1115)"); // The ADC input range (or gain) can be changed via the following // functions, but be careful never to exceed VDD +0.3V max, or to // exceed the upper and lower limits if you adjust the input range! // Setting these values incorrectly may destroy your ADC! // ADS1015 ADS1115 // ------- ------- // ads.setGain(GAIN_TWOTHIRDS); // 2/3x gain +/- 6.144V 1 bit = 3mV 0.1875mV (default) // ads.setGain(GAIN_ONE); // 1x gain +/- 4.096V 1 bit = 2mV 0.125mV // ads.setGain(GAIN_TWO); // 2x gain +/- 2.048V 1 bit = 1mV 0.0625mV // ads.setGain(GAIN_FOUR); // 4x gain +/- 1.024V 1 bit = 0.5mV 0.03125mV // ads.setGain(GAIN_EIGHT); // 8x gain +/- 0.512V 1 bit = 0.25mV 0.015625mV // ads.setGain(GAIN_SIXTEEN); // 16x gain +/- 0.256V 1 bit = 0.125mV 0.0078125mV ads.begin(); pinMode(SDCARD_CS, OUTPUT); digitalWrite(SDCARD_CS, HIGH); // Deselect the SD card Blynk.begin(auth); //timer.setInterval(500L, leggidati); lcd.begin(); //inizializzazione lcd 16x2 lcd2.begin(); //inizializzazione lcd 16x2 //TENSIONE pinMode (TENSIONE_BS, INPUT); pinMode (TENSIONE_SOL, INPUT); pinMode (TENSIONE_SOL2, INPUT); pinMode (TENSIONE_SOL3, INPUT); pinMode (TENSIONE_BM, INPUT); //TEBNSIONE pinMode (AMP_BS, INPUT); //necessario per essere sicuro che siano pronti a leggere valori pinMode (AMP_SOL, INPUT); //necessario per essere sicuro che siano pronti a leggere valori pinMode (AMP_SOL2, INPUT); //necessario per essere sicuro che siano pronti a leggere valori pinMode (AMP_SOL3, INPUT); //necessario per essere sicuro che siano pronti a leggere valori //pinMode (adc0,INPUT); } void loop() { int16_t adc0, adc1, adc2, adc3; adc0 = ads.readADC_SingleEnded(0); adc1 = ads.readADC_SingleEnded(1); adc2 = ads.readADC_SingleEnded(2); adc3 = ads.readADC_SingleEnded(3); Serial.print("AIN0: "); Serial.println(adc0); Serial.print("AIN1: "); Serial.println(adc1); Serial.print("AIN2: "); Serial.println(adc2); Serial.print("AIN3: "); Serial.println(adc3); Serial.println(" "); Blynk.run(); timer.run(); // AMPEROMETRO double letturaTensioneInVolt; letturaTensioneInVolt = 5.0 / 1024 * analogRead(AMP_BS); double letturaTensioneInVoltsol; letturaTensioneInVoltsol = 5.0 / 1024 * analogRead(AMP_SOL); double letturaTensioneInVoltsol2; letturaTensioneInVoltsol2 = 5.0 / 1024 * analogRead(AMP_SOL2); double letturaTensioneInVoltsol3; letturaTensioneInVoltsol3 = 5.0 / 1024 * analogRead(AMP_SOL3); //Serial.print(analogRead(AMP_BS) ); //Serial.print( " " ); //Serial.println(letturaTensioneInVolt, 2); //(tra parentesi, lascia perdere i float, usa i double -- se vuoi ti spiego perché, altrimenti fidati e basta :-) // a questo punto, applichiamo la conversione: per ACS 100 sono 20mV/A // quindi //correnteLetta = (2.5 - letturaTensioneInVolt ) * 1000 / 20; // moltiplico per 1000 per ottenere la lettura in millivolt, e divido per 20. // Dato che è 1000/20 è costante semplifico: double correnteLetta = (2.2999 - letturaTensioneInVolt ) * 50.0; // bs amp double correnteLettasol = (2.5000 - letturaTensioneInVoltsol ) * 50.0; double correnteLettasol2 = (2.5000 - letturaTensioneInVoltsol2 ) * 50.0; double correnteLettasol3 = (2.5000 - letturaTensioneInVoltsol3 ) * 50.0; //nota: scrivo 50.0 per abitudine, perché in alcune circostanze il compilatore potrebbbe fare divisione fra interi // adesso il problema è che quel 2.5 è lo zero dell'amperometro. // con adeguata precisione, potresti usare un piccolo correttivo // (ad esempio, da un mio schema reale leggo 2.4754) // nel tuo caso, ti direi di pensarci in futuro, quando avrai ADS1115 per leggere tensioni // altro punto: la media delle 5 letture significa che devi leggere 5 volte la corrente, soomarla e fare la media. //quindi: double sommaTemporanea = correnteLetta; for (int i = 0; i < 4; i++) { //ancora 4 letture, la prima l'ha fatta sopra correnteLetta = (2.5 - letturaTensioneInVolt ) * -50.0; letturaTensioneInVolt = 5.0 / 1024 * analogRead(AMP_BS); sommaTemporanea = sommaTemporanea + correnteLetta; } correnteBS = sommaTemporanea / 5.0; double sommaTemporaneasol = correnteLettasol; for (int i = 0; i < 4; i++) { //ancora 4 letture, la prima l'ha fatta sopra correnteLettasol = (2.5 - letturaTensioneInVoltsol ) * -50.0; letturaTensioneInVoltsol = 5.0 / 1024 * analogRead(AMP_SOL); sommaTemporaneasol = sommaTemporaneasol + correnteLettasol; } correnteSOL = sommaTemporaneasol / 5.0; double sommaTemporaneasol2 = correnteLettasol2; for (int i = 0; i < 4; i++) { //ancora 4 letture, la prima l'ha fatta sopra correnteLettasol2 = (2.5 - letturaTensioneInVoltsol2 ) * -50.0; letturaTensioneInVoltsol2 = 5.0 / 1024 * analogRead(AMP_SOL2); sommaTemporaneasol2 = sommaTemporaneasol2 + correnteLettasol2; } correnteSOL2 = sommaTemporaneasol2 / 5.0; double sommaTemporaneasol3 = correnteLettasol3; for (int i = 0; i < 4; i++) { //ancora 4 letture, la prima l'ha fatta sopra correnteLettasol3 = (2.5 - letturaTensioneInVoltsol3 ) * -50.0; letturaTensioneInVoltsol3 = 5.0 / 1024 * analogRead(AMP_SOL3); sommaTemporaneasol3 = sommaTemporaneasol3 + correnteLettasol3; } correnteSOL3 = sommaTemporaneasol3 / 5.0; // SECONDA PARTE // la lettura BS diventa // double tensioneCorretta = tensioneAlPartitore * partitoreTensione ; // quindi tensioneBS = (5.0 / 1024 * analogRead(TENSIONE_BS)) * partitoreTensione ; tensioneSOL = (5.0 / 1024 * analogRead(TENSIONE_SOL)) * partitoreTensionesol ; tensioneSOL2 = (5.0 / 1024 * analogRead(TENSIONE_SOL2)) * partitoreTensionesol2 ; tensioneSOL3 = (5.0 / 1024 * analogRead(TENSIONE_SOL3)) * partitoreTensionesol3 ; tensioneBM = (5.0 / 1024 * analogRead(TENSIONE_BM)) * partitoreTensionebm ; // STAMPA LCD lcd.clear(); //pulisci lcd lcd.setCursor(0, 0); //posiziona il cursore sulla prima linea del display lcd.print("V "); lcd.print (tensioneBS, 1); lcd.print(" BS A "); lcd.print(correnteBS, 1); lcd.setCursor(0, 1); //posiziona il cursore sulla prima linea del display lcd.print("V "); lcd.print (tensioneSOL, 1); lcd.print(" SOL A "); lcd.print(correnteSOL, 1); lcd.setCursor(0, 2); //posiziona il cursore sulla prima linea del display lcd.print("V "); lcd.print (tensioneSOL2, 1); lcd.print(" SOL2 A "); lcd.print(correnteSOL2, 1); lcd.setCursor(0, 3); //posiziona il cursore sulla prima linea del display lcd.print("V "); lcd.print (tensioneSOL3, 1); lcd.print(" SOL3 A "); lcd.print(correnteSOL3, 1); //lcd.print(adc0, 1); // 2 LCD lcd2.clear(); //pulisci lcd lcd2.setCursor(0, 0); //posiziona il cursore sulla prima linea del display lcd2.print("V "); lcd2.print (tensioneBS, 1); lcd2.print(" A BS "); lcd2.print(correnteBS, 1); //pulisci lcd lcd2.setCursor(0, 1); //posiziona il cursore sulla prima linea del display lcd2.print("V BM "); lcd2.print (tensioneBM, 1); // ********************* DA BOB -- FINE INTERVENTO delay(250); //delay(250); Blynk.run(); timer.run(); } //void leggidati() BLYNK_READ(bsamp) //1 amp { Blynk.virtualWrite(bsamp, correnteBS); } BLYNK_READ(bsvolt) //1 amp { Blynk.virtualWrite(bsvolt, tensioneBS); } BLYNK_READ(solamp) //1 amp { Blynk.virtualWrite(solamp, correnteSOL); } BLYNK_READ(solvolt) //1 amp { Blynk.virtualWrite(solvolt, tensioneSOL); } //2 BLYNK_READ(solamp2) //1 amp { Blynk.virtualWrite(solamp2, correnteSOL2); } BLYNK_READ(solvolt2) //1 amp { Blynk.virtualWrite(solvolt2, tensioneSOL2); } BLYNK_READ(solamp3) //1 amp { Blynk.virtualWrite(solamp3, correnteSOL3); } BLYNK_READ(solvolt3) //1 amp { Blynk.virtualWrite(solvolt3, tensioneSOL3); } BLYNK_READ(bmvolt) //1 amp { Blynk.virtualWrite(bmvolt, tensioneBM); } void leggibt() { if (digitalRead(A5)){ Blynk.virtualWrite(V5, 255); } else { Blynk.virtualWrite(V5, 0); } if (digitalRead(A6)){ Blynk.virtualWrite(V6, 255); } else { Blynk.virtualWrite(V6, 0); } if (digitalRead(A7)){ Blynk.virtualWrite(V4, 255); } else { Blynk.virtualWrite(V4, 0); } if (digitalRead(A8)){ Blynk.virtualWrite(V3, 255); } else { Blynk.virtualWrite(V3, 0); } }
-BOTTOM CODE-

CITAZIONE (calcola, 13/05/2019 04:25:45 )
