CITAZIONE (dani9191, 12/10/2017 16:41:04 )

Si Bolle per i pcb ho il cnc e l integrazione con il codice che mi frena. Ok nei prossimi giorni acquosto anche il geofono, mi dai un link di quelli che avete acquistato voi?

Pensavo a una cosa del genere, saldo questa t la metto nel terreno e al centro fisso l accellerometeo,oppure?

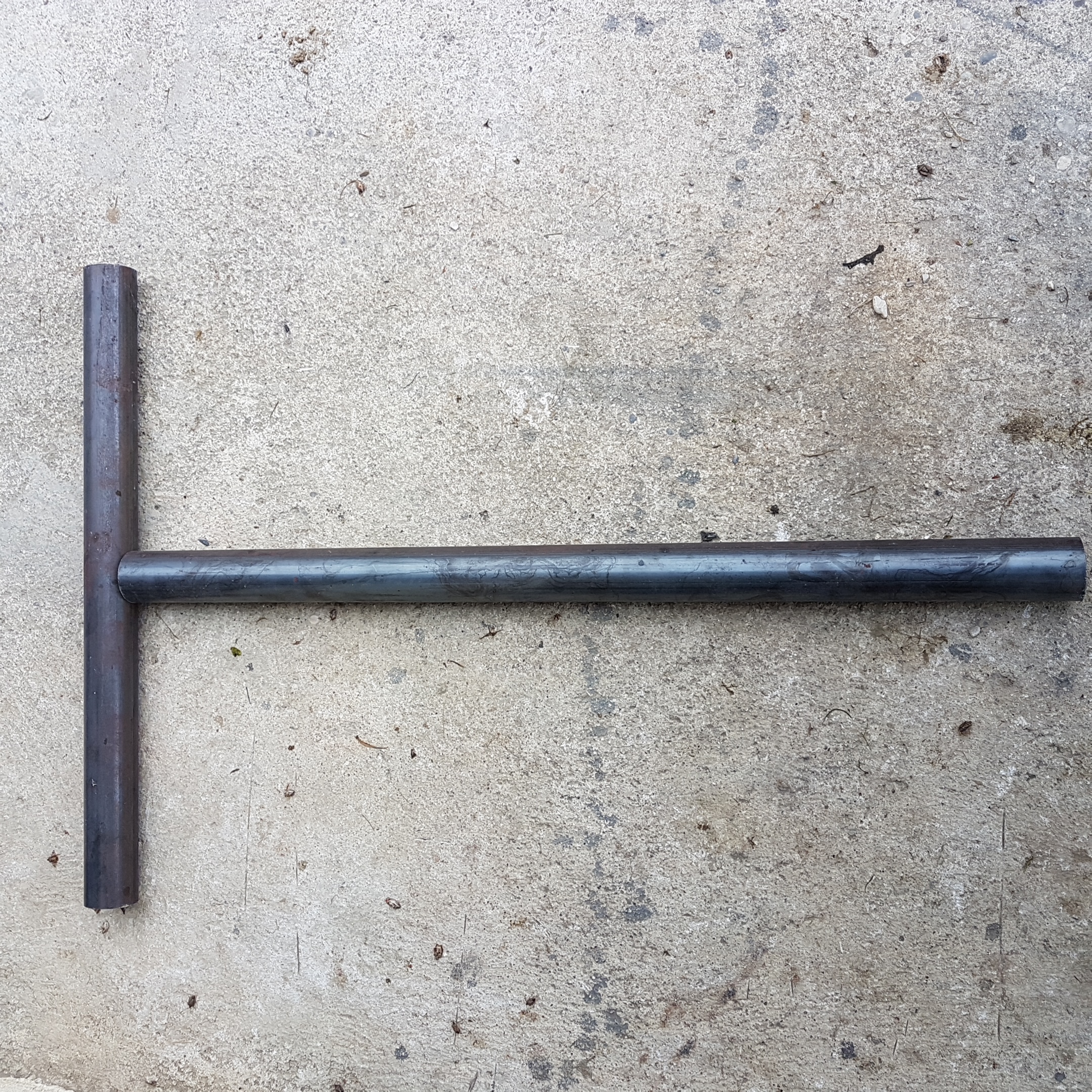

Immagine Allegata: 1507878447600175979819.jpg


Ma per l accellerometro occorre anplificare il segnale? Come amplificatore avrei gia un TDA7052B e un lm358n

Se mi date l ok mando in stampa. Per la -12v che alimentatore state usando?

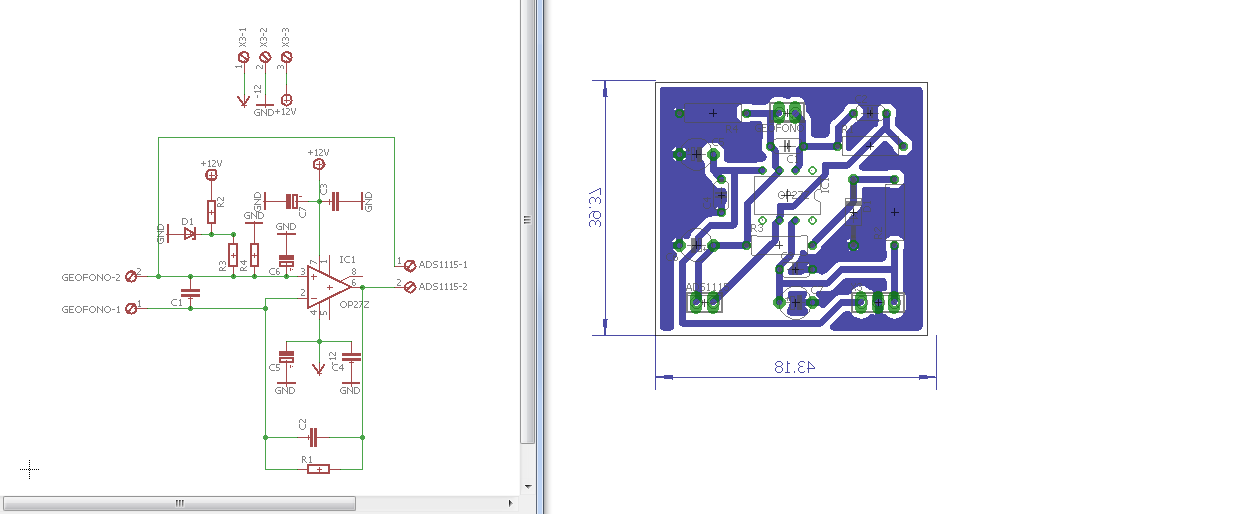

Immagine Allegata: QQF.PNG


Prendi due alimentatori stabilizzati da 12V ...li colleghi in modo da avere la 12 duale. Ti faccio passere il link da lucky da quelli che usa lui...costano poco e sembra che funzichino!

CITAZIONE

Azz...meno male che li prof legge tutto....
Ho visto ora quell'accelerometro...comunica in i2c quindi quell'amplificatore se vuoi farlo ti servirà per il geofono
Io ho avuto sempre modelli analogici...ma sto parlando di molti anni fa...vediamo dove sono arrivati a spingersi...

Ok bene allora in attesa di Lucky possiamo provare questo accellerometro,quando volete possiamo procedere, io gia domani posso fare l'impianto, resta il problema del codice come adattarlo con il firmware che avete scritto.
Ok andata per la U, presumo che va messa cosi nel terreno

Immagine Allegata: 15079065946161779158584.jpg


Ora stavo provando con questo codice di esempio
-TOP CODE-
#include<Wire.h> const int MPU=0x68; // I2C address of the MPU-6050 int16_t AcX,AcY,AcZ,Tmp,GyX,GyY,GyZ; void setup(){ Wire.begin(); Wire.beginTransmission(MPU); Wire.write(0x6B); // PWR_MGMT_1 register Wire.write(0); // set to zero (wakes up the MPU-6050) Wire.endTransmission(true); Serial.begin(115200); } void loop(){ Wire.beginTransmission(MPU); Wire.write(0x3B); // starting with register 0x3B (ACCEL_XOUT_H) Wire.endTransmission(false); Wire.requestFrom(MPU,14,true); // request a total of 14 registers AcX=Wire.read()<<8|Wire.read(); // 0x3B (ACCEL_XOUT_H) & 0x3C (ACCEL_XOUT_L) AcY=Wire.read()<<8|Wire.read(); // 0x3D (ACCEL_YOUT_H) & 0x3E (ACCEL_YOUT_L) AcZ=Wire.read()<<8|Wire.read(); // 0x3F (ACCEL_ZOUT_H) & 0x40 (ACCEL_ZOUT_L) Tmp=Wire.read()<<8|Wire.read(); // 0x41 (TEMP_OUT_H) & 0x42 (TEMP_OUT_L) GyX=Wire.read()<<8|Wire.read(); // 0x43 (GYRO_XOUT_H) & 0x44 (GYRO_XOUT_L) GyY=Wire.read()<<8|Wire.read(); // 0x45 (GYRO_YOUT_H) & 0x46 (GYRO_YOUT_L) GyZ=Wire.read()<<8|Wire.read(); // 0x47 (GYRO_ZOUT_H) & 0x48 (GYRO_ZOUT_L) Serial.print("Accelerometer: "); Serial.print("X = "); Serial.print(AcX); Serial.print(" | Y = "); Serial.print(AcY); Serial.print(" | Z = "); Serial.println(AcZ); //equation for temperature in degrees C from datasheet Serial.print("Temperature: "); Serial.print(Tmp/340.00+36.53); Serial.println(" C "); Serial.print("Gyroscope: "); Serial.print("X = "); Serial.print(GyX); Serial.print(" | Y = "); Serial.print(GyY); Serial.print(" | Z = "); Serial.println(GyZ); Serial.println(" "); delay(333); }
-BOTTOM CODE-
e mi da queste letture,accellerometro,giroscopio e temperatura.
Ora per adattarlo al sismografo,queste letture vanno sommate(x+y+z)?
Dalla U che andrò a fissare nel terreno fino al pc avrei circa 30 metri di cavo, arduino deve stare davanti al pc o vicino al sensore?
siccome vorrei usare anche il magnetometro/barometro (mi dovrebbe arrivare tra 10 gg circa) e poi appena posso il geofono, bisogna dedicare per ogni sensore un arduino? Scusate le troppe domande,pero voglio capire...

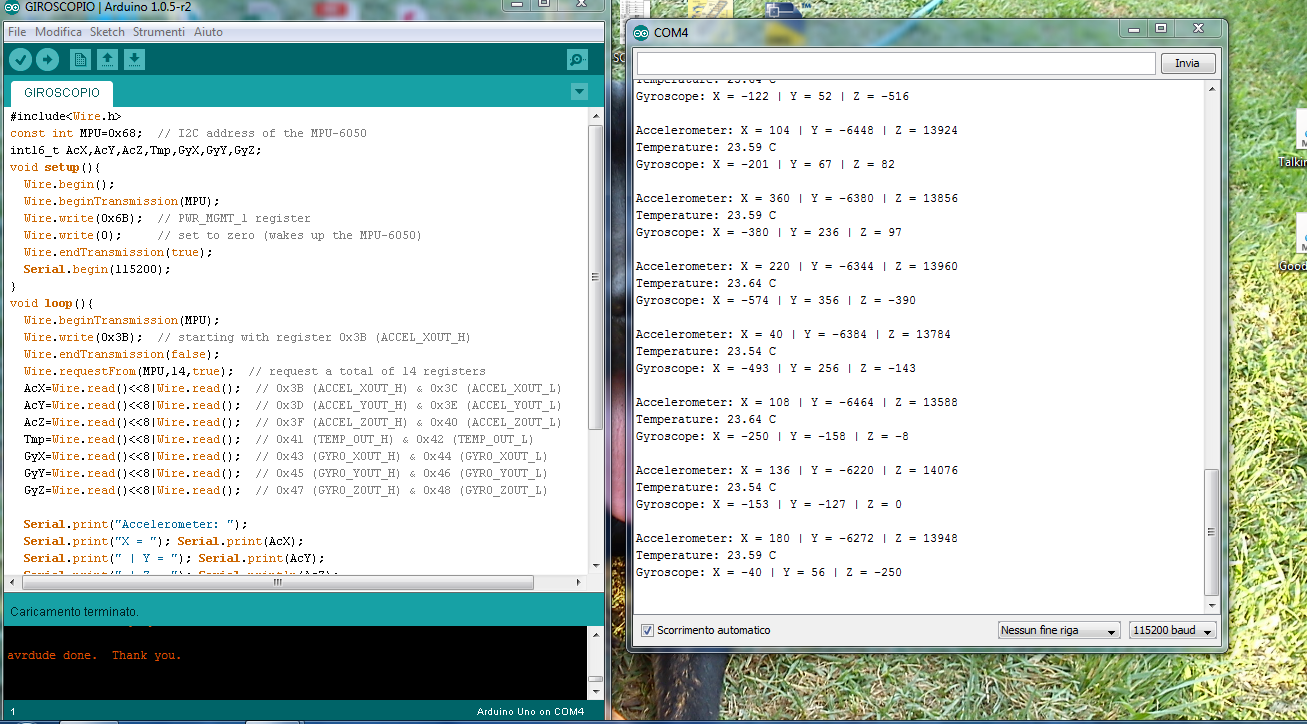

Immagine Allegata: ACCELLEROMETRO.PNG


CITAZIONE (dani9191, 13/10/2017 16:57:07 )

Grazie Lucky, oltre al duale Bolle si riferiva al geofono

CITAZIONE

Visto che gia i componenti per l'alimentazione duale c'e lo ho messo tutto su una scheda, se serve a qualcuno carico i file di eagle

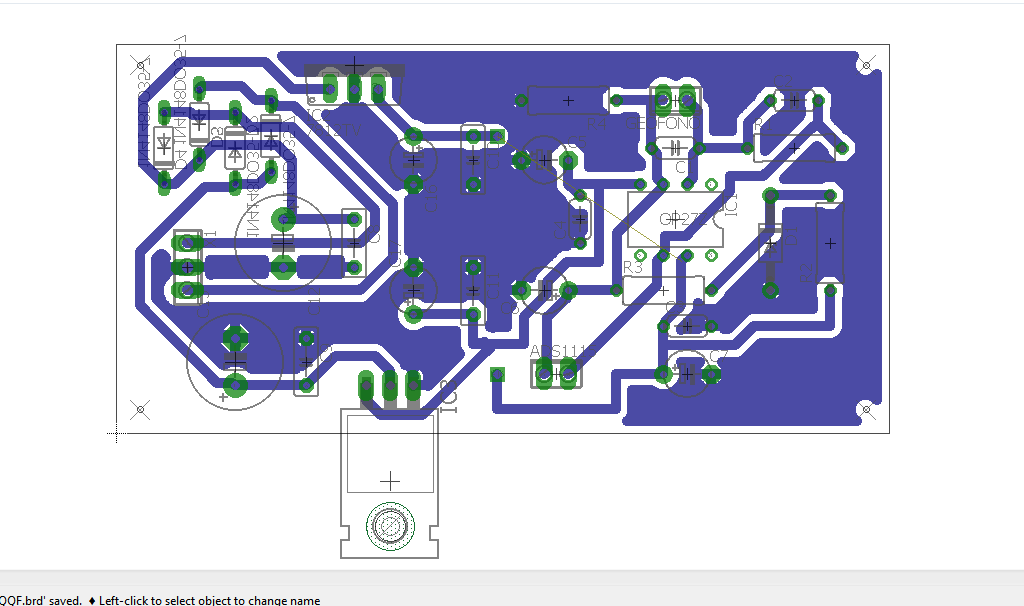

Immagine Allegata: QQF_DUALE.PNG


CITAZIONE (dani9191, 13/10/2017 19:32:26 )
