OrsoMario
| Inviato il: 23/12/2024 15:49:03
|
CITAZIONE (marcosnout, 23/12/2024 14:50:16 )
CITAZIONE E in fine il tutto montato e funzionante
Complimentoni!
Sembra uguale al cruscotto del mio doblò (1300jtd del 2011)
…mi piacerebbe sapere qualcosa in più sulla diagnostica e sull’allineamento proxy…
Ciao Marco Grazie!  volevo provare a mettere il quadro strumenti della punto ma poi ho desistito.. sa mai che per qualche motivo di "incompatibilità" non riuscivo ad avere tutte le funzioni attive..
Per la diagnostica io uso Multiecuscan, per Fiat Alfa e Lancia va benissimo, lo avevo comprato sulla Baya a 50 euri comperso di licenza, e su Amazon avevo comprato l'ELM327 modificato sempre by Multiecuscan che serve per scrivere in centralina circa 50 euri, più a parte gli adattatori per comunicare con centralina motore,ABS,Airbag,EPS sterzo etc.. e per gli adattatori se non erro avevo speso intorno i 40 euri.
Con Ecuscan puoi fare molte cose, diagnostica e cancellazione errori, tipo sensori motore guasti, taratura corpo farfallato,codifica iniettori, taratura EPS sterzo elettrico, programmazione service tagliandi, attivare servizi del body computer inattivi, tipo alzata vetri elettrici automatica, suono e lampeggio freccie quando chiudi le serrature del veicolo, opzione followmi per accendere le luci per illuminare l'area circostante quando chiudi il veicolo, esempio se monti i fendinebbia che prima non avevi installato, puoi attivare la funzione per attivare la pulsantiera dei fendinebbia e la luce sul quadro strumenti che segnala l'attivazione dei fendinebbia, puoi fare delle chiavi nuove e riprogrammarle etc etc..
Questi sono solo esempi, ogni centralina ha i suoi optional attivabili dunque quello che ho attivato io nella mia Panda non è detto che (esmpio nel doblò ci siano)
L'allineamento proxy è molto utile quando si installa un autoradio 2Din nuova con comandi al volante o magari e che comunica con il computer di bordo, o quando si sostituisce un componente del veicolo tipo odometro, il servosterzo elettrico, un airbag, una cintura di sicurezza con detonatori, etc.. etc..
C'è da mettere in conto che non è una diagnostica ufficiale, e se per qualche motivo dovesse andare in conflitto con la centralina che stà interrogando, sono rogne perchè potrebbe bloccarla o sprogrammarla..
Mi è successo con il Suzuky Jimny, stavo facendo un controllo DTC errori, e mentre leggeva lo Scan si è impallato, cioè non andava avanti con l'operazione per poi darmi errore comunicazione (BRIVIDO!!) la macchian inserendo le chiavi non faceva più nessun segnale di vita  ... ho dovuto chiamare un mappatore di centraline, che ha dovuto smontarmi la centralina motore dalla macchina, se l' è portata a casa, collegata a banco con programmatore, a fatto la lettura e per mia fortuna facendo questo passaggio si è sbloccata sono rimasto 2 giorni senza macchina col terrore che dovessi comprare una centralina nuova e farla riprogrammare alla modica cifra di 1800 euri, ti dico questo non per scoraggiarti, ma solo perchè, come si dice... la fortuna e cieca ma la sfi-sfortuna ci vede benissimo
Modificato da OrsoMario - 23/12/2024, 16:03:20
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...
|
| | |
marcosnout
| Inviato il: 23/12/2024 16:23:01
|
Grazie per le info…la mia è più una curiosità che una necessità…
La macchina, ai suoi tempi era full-optional e ha già attive tutte le funzioni che hai menzionato, ad eccezione della funzione follow me…
…in effetti ho già avuto la mia parte di fortuna…
-montato lampadine led
-aggiunto una centralina che agisce su turbina e common rail (con un discreto aumento di cavalli, abbassamento della coppia e riduzione dei consumi)
- sostituito autoradio di serie con una android (continuano a funzionare i comandi al volante)
- aggiunto telecamera posteriore (retromarcia)
…tutto continua a funzionare…
---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climati...
|
| | |
OrsoMario
| Inviato il: 23/12/2024 17:34:04
|
CITAZIONE (marcosnout, 23/12/2024 16:23:01 )
Grazie per le info…la mia è più una curiosità che una necessità…
La macchina, ai suoi tempi era full-optional e ha già attive tutte le funzioni che hai menzionato, ad eccezione della funzione follow me…
…in effetti ho già avuto la mia parte di fortuna…
-montato lampadine led
-aggiunto una centralina che agisce su turbina e common rail (con un discreto aumento di cavalli, abbassamento della coppia e riduzione dei consumi)
- sostituito autoradio di serie con una android (continuano a funzionare i comandi al volante)
- aggiunto telecamera posteriore (retromarcia)
…tutto continua a funzionare…
Si probabilmente l'autoradio non comunica con il computer di bordo e i comandi al volante non passano tramite body computer, direi (perfortuna) sto body computer per i miei gusti e troppo presente sulle funzioni del veicolo
Le lampadine a led sicuramente saranno con resistenza Can.Bus per ingannare il computer di bordo ed evitare il segnale di avaria lampade o malfunzionamenti..
Riguardo le centraline aggiuntive, personalmente non sono molto propenso a questi sistemi, sono comode perchè plug and play, ma non mi garba molto come lavorano..
perchè lavorano ingannando il segnale di pressione rail e delle volte anche turbina, non dico che vanno male, basta che l'incremento non sia troppo elevato altrimenti patiscono gli iniettori, in questo caso poi incide anche lo stile di guida, se un giorno vorrai provare, e avere il top, trova un mappatore bravo che sicuramente farà un lavoro con testa che oltre a personalizzarti la mappatura a tuo piacimento, avrai un risultato molto soddisfacente in termini di prestazioni e consumi
Ah.. dimenticavo.. forse la funzione follow me nel doblò è presente..
prova a fare così: quando parcheggi il veicolo chiudi i finestrini, spegni il motore e tiri via la chiave, e libera la pedaliera, nel senso non toccare freno frizione e acceleratore con i piedi, poi dai un lampeggio di abaglianti e vedi se ti appare la scritta follow me nel display del quadro strumenti, se appare, controlla se hai gli anabaglianti accesi, se sono accesi vuol dire che hai questa funzione che si inserisce diversamente dalla mia Panda, in pratica ogni volta che simuli il lappeggio degli abaglianti incrementi di 30 secondi l'accensione dei fari anabaglianti, prova e fammi sapere se funge
Modificato da OrsoMario - 23/12/2024, 17:43:48
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...
|
| | |
marcosnout
| Inviato il: 23/12/2024 19:53:41
|
CITAZIONE
Si probabilmente l'autoradio non comunica con il computer di bordo e i comandi al volante non passano tramite body computer, direi
Credo che comunichi…infatti visualizza diverse informazioni che sono anche sul display del computer di bordo…
CITAZIONE
trova un mappatore bravo
Era già rimappata quando l’ho comprata, e a detti di molti il lavoro era stato fatto bene…
È un paio di anni che ho messo su questa centralina e (da profano) ne sono stra-soddisfatto, inoltre posso agire sulla mappatura a mio piacimento…
Per la funzione “follow-me” proverò e ti saprò dire, grazie
---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climati...
|
| | |
OrsoMario
| Inviato il: 23/12/2024 20:51:08
|
CITAZIONE (marcosnout, 23/12/2024 19:53:41 )
Credo che comunichi…infatti visualizza diverse informazioni che sono anche sul display del computer di bordo…
Ottimo! meglio così, nella mia ho provato, e purtroppo non comunica, più che non comunica, non la vede proprio.. è una 2 din cinesona con navigatore...
CITAZIONE
Era già rimappata quando l’ho comprata, e a detti di molti il lavoro era stato fatto bene…
È un paio di anni che ho messo su questa centralina e (da profano) ne sono stra-soddisfatto, inoltre posso agire sulla mappatura a mio piacimento…
Caspita!! mappa più centralina aggiuntiva?? se è così va come un siluro sto 1.3 JTD
Nella mia purtroppo essendo 1.2 benzina aspirato si può fare ben poco, penso che farò fare solo la mappa pedale per avere una risposta più "decisa" e farò modificare la curva di coppia per eliminare qualche "buco" in accelerazione e per cercare di abbassare di giri il punto di coppia massimo in modo da avere un poco di motore in più in salita, magari limare un pò i consumi... non è proprio una vera modifica più che altro e un modo di affinare l'erogazione con quello che c'è...
Purtroppo non posso far fare nessun incremento di potenza.. o almeno.. si potrebbe fare qualcosa tipo 5-6 CV in più e un 5-10 NM di coppia in più, ma il gioco non vale la candela, il rischio è che si vada a sballare troppo il rapporto stecchiometrico con possibile battito in testa, e di conseguenza si andrebbe a sballare i gas di scarico in maniera ecessiva, dunque al 90% non passerebbe la revisione
CITAZIONE
Per la funzione “follow-me” proverò e ti saprò dire, grazie
Di niente! magari funge
Modificato da OrsoMario - 23/12/2024, 21:06:29
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...
|
| | |
marcosnout
| Inviato il: 23/12/2024 21:13:59
|
CITAZIONE
così va come un siluro sto 1.3 JTD
Come un siluro magari no…però…si difende…
…non è una macchina con cui andare veloce…diciamo che sente meno il peso quando la carico e in salita non soffre più…
---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climati...
|
| | |
OrsoMario
| Inviato il: 23/12/2024 21:24:11
|
Be, si.. il doblò non è un veicolo da corsa
Sicuramente ora quando e carico, è un bel mulo da tiro
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...
|
| | | | | | |
OrsoMario
| Inviato il: 24/12/2024 08:59:20
|

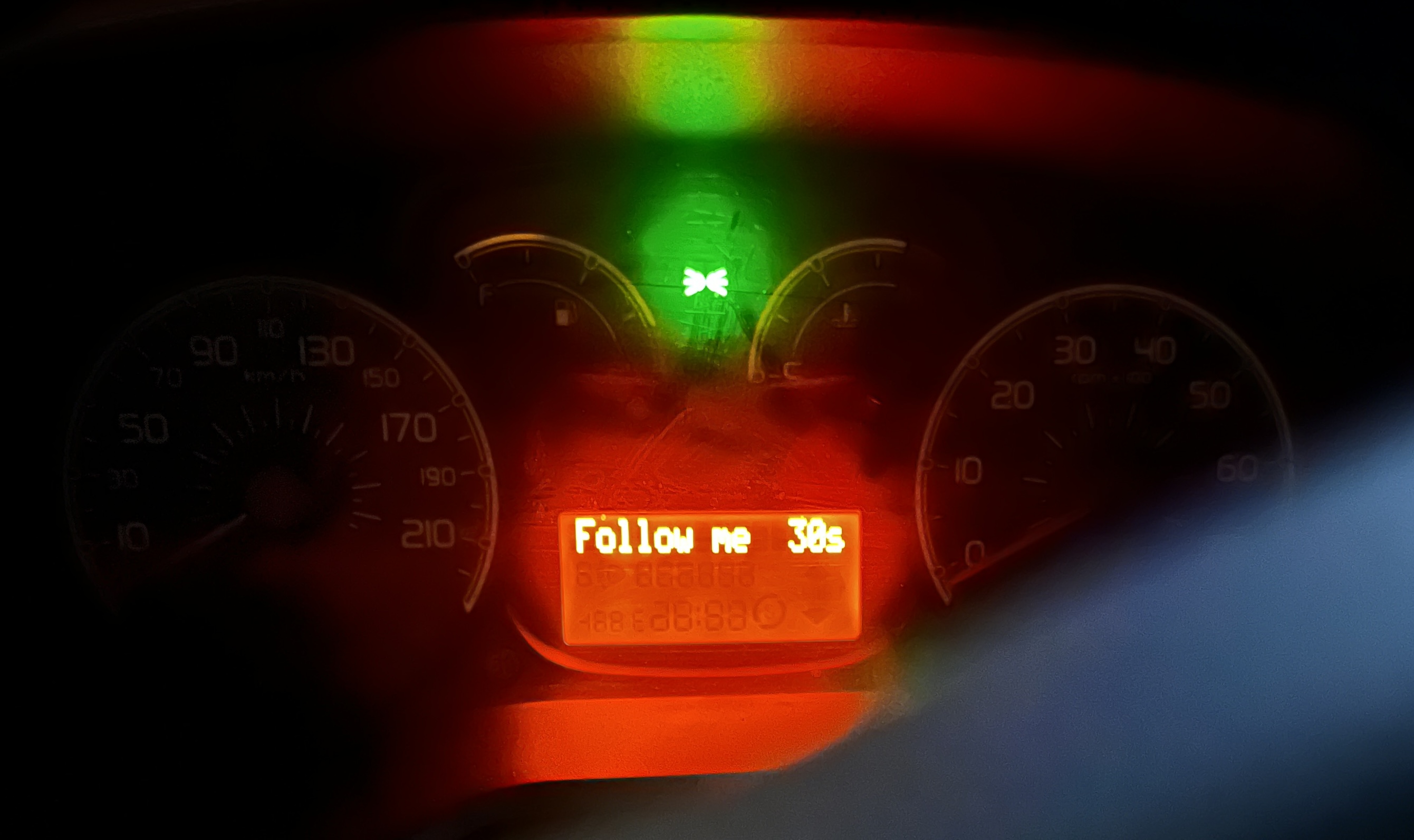

Funge!! bene!!
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...
|
| | |
OrsoMario
| Inviato il: 28/12/2024 21:12:28
|
CITAZIONE (OrsoMario, 22/12/2024 18:34:53 )
E in più... sorpresonaaaaa!!!
interrogando le varie centraline, ho scoperto che la mia pandina è già provvista di sistema ABS con ELD (ELD da attivare) ELD sarebbe electronic locking differential sistema di blocaggio elettronico dei due differenziali!! spettacolo!! questa è pura fortuna, un accessorio che in fuoristrada o in situazioni difficili fa una grande differenza! in caso di perdita di aderenza su fango neve o ghiaccio, in pratica quando una ruota di un asse (anterire o posteriore che sia, o entrambe sui due assi) slitta, il sistema frena la ruota che gira a vuoto, e fa in modo che la coppia motrice si trasferisca alla ruota che ha aderenza al suolo, in questo modo il veicolo si tira fuori dall'impaccio come una ruspa!! questo sistema simula il funzionamento di un differenziale autobloccante
Ora devo solo comprarmi la "pulsantiera" con il tasto che attiva il sistema ELD, fare un nuovo allineamento proxy e attivare il sistema ELD da centralina e il gioco è fatto!!
Inizia la ricerca sulla Baya
Acquisto fatto!!
La pulsantiera usata dovrebbe arrivare dopo l'epifania!

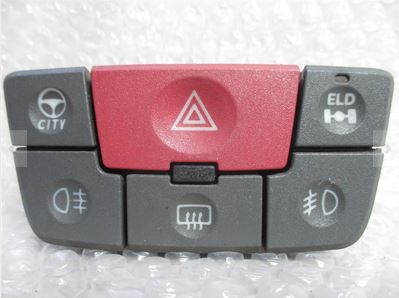

Foto!!!! notare la bellissima scritta ELD pulsante che farà fare le penne alla mia capra di montagna
Solo che mi sorge un dubbio...
Ho il sopsetto che per far funzionare l'ELD dovrò cambiare il cablaggio che va dal body computer alla centralina motore e alla pompa ABS, e ovviamente sostituire anche il gruppo ABS, spero di sbagliarmi, perchè diversamente sarà un lavorone mica da ridere..
Il sopsetto mi giunge perchè ho notato che i modelli di panda 4x4 modello 169 prodotti dal 2008 in poi, hanno un sistema di controllo trazione multiplo (a richiesta) che comprende ESP ASR MSR ELD HILL HOLDER tutto in uno.. e il gruppo ABS cambia in maniera evidente e ovviamente anche il cablaggio..

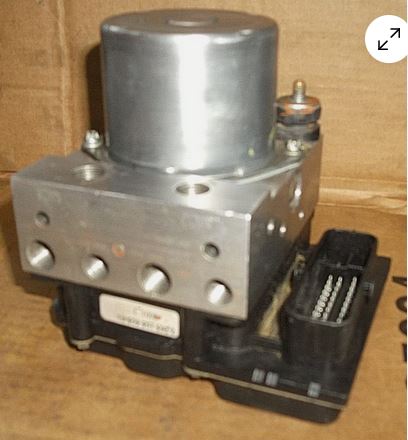

Foto gruppo ABS:
In pratica la centralina ABS con tutti gli ammennicoli vari di controllo trazione/stabilità ha un connettore a 28 pin, la mia centralina invece è a 22 pin.. e pensandoci bene, solo 22 pin potrebbero essere giustificati per la sola presenza del sistema ABS con EBD, io in questo caso aggiungerei solo la funzione ELD.. purtroppo non riesco a trovare schemi del gruppo pompante ABS e della centralina ABS per togliermi questo dubbio..
Pace.. vediamo che cosa capita quando arriva la pulsantiera "nuova" con ELD dopo l'allineamento proxy e attivazione del sistema ELD sul body computer.. tre situazioni possono verificarsi, o si brucia qualcosa, o va in guasto qualcosa, o funge e sono più che a posto ..
Vi aggiornerò...
Se non mi sentite più, vuol dire che sono saltato in aria insieme alla mia pandina
Modificato da OrsoMario - 28/12/2024, 23:52:40
---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...
|
| | |
OrsoMario
| Inviato il: 12/01/2025 10:35:18
|
Cattive notizie..
Ho montato la pulsantiera nuova, ma niente... non funge! devo sostituire la parte di cablaggio che va dal body computer alla pulsantiera centrale, perchè mancano 2 pin, propro quelli per il segnale di attivazione ELD..
Purtroppo non si può sostituire solo quel tratto di cablaggio perchè è un pezzo unico,le alternative sono, o mi cimento in un collage, o sostituisco tutto il cablaggio..
Per il momento rimane tutto in sospeso, con tempo cercherò in qualche rottamaio una pandina donatrice..
---------------
