Ram Pump Pompa d'ariete, Come sollevare acqua senza elettricità
FinePagina

RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1225

Stato:



Inviato il: 22/05/2014 11:18:43

grande!!!!!

bravo e complimenti per la costanza!!!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 22/05/2014 19:39:12

video interessanti

parte1

parte2


ci sono anche video di costruzioni moderne



Modificato da qqcreafis - 22/05/2014, 19:45:39


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 23/05/2014 08:45:07

Ho steso 200 metri di tubo del 20 PN16 dalla pompa al serbatoio...quanto prima inizierò la messa in opera del tutto...ora si inizierà a fare sul serio!



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 23/05/2014 20:07:20

Azionato la pompa eeeeee....Faccine/Smileys_0004.gifFUNGEEEEE!!!!!
L'acqua arriva al serbatoio...si fa esattamente 200 metri di tubo con 2.95 Atm , cioè la pompa spinge l'aqua in alto per 29.5 metri facendo un salto di circa 3m (scarsi) quanto prima allego il video...
Primo obiettivo raggiunto....
Ora si può ottimizzare la pompa...ma prima facciamo un poco di misure per capire il rendiemento per capire di quanto si ottimizzerà!!!!!



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 25/05/2014 11:37:17

Questa è la situazione...la pompa riescfe a spingere l'acqua a 30 metri di altezza percorrendo 200 metri.




Ho dovuto regolare l'altezza e i esi della pompa diverse volte per far arrivare l'acqua a 3 ATM perchè il tubo era vuoto...una volta raggiunto il serbatoio non c'è più da regolare nulla...c'è solo una cosa che va detta ma la vediamo dopo.

Tra ieri e l'altro ieri ho ottimizzato il rapporto di acqua in uscita su quella in entrata...praticamente il rendimento della pompa...al momento sono riuscito ad ottenere questo risultato che ad occhio non è per nulla male.



Quanto prima farò delle misure ...

PS:Il serbatoio ha raccolro i primi 200 senza elettricità!!!!!



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 26/05/2014 10:47:05

Ho iniziato a fare delle prove variando la valvola di dispersione:
1. 3/8 "
2. 1/2 "
3. 3/4 "
sono tutte e 3 differenti, i risultati migliori li ho ottenuti con la terza...quanto prima faccio una panoramica ...poi dovrò parlare di un problema inaspettato che è saltato fuori...ovvio ma inaspettato



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 26/05/2014 12:46:56

con la 3/4 l'ostruzione è minore e quindi permette all'acqua di raggiungere una maggior velocità, la valvola di perdita è quella che permette la maggior variazione di risultato, va curata molto



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 26/05/2014 14:46:31

CITAZIONE (qqcreafis, 26/05/2014 12:46:56 ) Discussione.php?211557&13#MSG190

va curata molto

decisamente...cmq i modelli che ho utilizzato dopo qualche giorno di lavoro si aprono in due...la colla metallica non resiste...non so se è dovuto alle sole vibrazioni o anche all'acqua...insomma devo trovare una soluzione semi definitiva.


Veniamo il problema...il serbatoio da 1000 litri...
Per ovviare al problema della portata accumulo l'acqua che esce dalla fontana in un serbatoio da 1m3 (un cubo da 1 m). Faccio partire la pompa quando è pieno e dopo diverse ore l'acqua finisce...ma prima che finisce l'acqua la pompa non lavoro più bene. Perchè accade questo? Perchè il salto è inizialmente di 3.5 metri...a fine serbatoio il salto diventa di 2.5 metri...e quindi la pressione sulla pompa arriva in modo diverso e la fa lavorare male. Se si tara la pompa al livello minimo (2.5m) non è efficiente al livello massimo...insomma questo è il problema che ho riscontrato.



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3511

Stato:



Inviato il: 26/05/2014 16:27:01

...e provare a recuperare e mandare l'acqua persa in un serbatoio più in basso ed un'altra ram-pump che ti recupera quota parte della stessa inviandola nel sebatoio della fontana?
Sempre che tu abbia ancora un dislivello sufficiente....
..sì dai...ho detto una cavolata....



---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 26/05/2014 19:40:14

CITAZIONE (PinoTux, 26/05/2014 16:27:01 ) Discussione.php?211557&13#MSG192

...e provare a recuperare e mandare l'acqua persa in un serbatoio più in basso ed un'altra ram-pump che ti recupera quota parte della stessa inviandola nel sebatoio della fontana?
Sempre che tu abbia ancora un dislivello sufficiente....
..sì dai...ho detto una cavolata....

Ma quale cretinata...già viene fatto, solo che ora è pieno...quindi non la recupero.

Guardatevi questo video...ci sono novità sul controllo della pompa...forsebasta aprire e chiudere il tubo che proviene dal serbatoio...ma occorre verificarlo.



Notate la valvola dove ho chiuso le aperture laterali...funge meglio in questo modo che con le aperture laterali aperte...io forse ho capito il motivo...forse l'acqua schizzando in verticale accelera la chiusura, che dovrebbe diminuire il tempo di chiusura e quindi aumentare il colpo d'ariete...ba bo bu! Il flusso di acqua in uscita è decisamente aumentato a parità di quello di uscita...Cosa ne pensate? E cosa pensa il nostro pleiadiano?

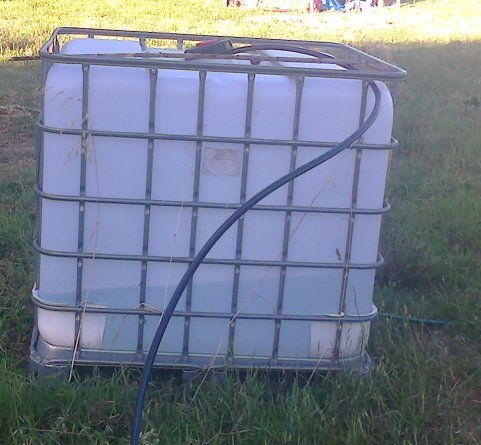

Questo è il serbatio a monte...300 litri a 30 metri dalla pompa...hihihi...che soddisfazione Faccine/Smileys_0212.gif

http://www.energialternativa.info/public/newforum/ForumEA/A/300LitriSollevatiA30MetriDallaRamPump_1.jpg



Modificato da NonSoloBolleDiAcqua - 26/05/2014, 20:05:02


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 26/05/2014 20:51:19

da 2,5 di altezza l'acqua cade a 7m/s

velocità sufficiente a fare molte cose

il problema è che non raggiunge tale velocità nel tubo ci vorrebbe una parte di tubo in basso orizzontale liscio di 1..2m ed una parte che sale di diametro maggiore dove la velocità è piccola



CITAZIONE

E cosa pensa il nostro pleiadiano?
hem... suppongo di essere io

la valvola di perdita deve fare cose strane.

deve aprire il più possibile ma senza variare tropo la geometria del tubo altrimenti ci sono troppi vortici e poi chiudere il più rapidamente possibile



Modificato da qqcreafis - 26/05/2014, 20:55:39


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 26/05/2014 22:03:31

CITAZIONE (qqcreafis, 26/05/2014 20:51:19 ) Discussione.php?211557&13#MSG194




CITAZIONE
E cosa pensa il nostro pleiadiano?
hem... suppongo di essere io

un solo pleiadiano conosco...non sei da solo?

La valvola in effetti è un qualcosa di molto affascinante...dovrei scrivere nei minimi dettagli cosa combina...cioè quanto influenza la regolazione dell'escursione, quanto i pesi etc...etc...è un piccolo universo...ovviamente il problema che ho è la quantità d'acqua...non ho fortunatamente il problema dell'altezza...ma serve aumetare l'altezza? Al momento con un'unaltezza di 2.5/3 è più che sufficiente...ma lo sarà per far arrivare l'acqua a casa che si trova ad un'altezza di circa 80 ( spero che siano 80 ) metri?
Nelle prove mi sono reso conto che lasciando aperta la valvola solo con i fori verticali questi accelerano la chiusura.Quando la valvola inizia a chiudersi, parte uno schizzo che solleva più rapidamente la valvola stessa...solleva le rondelle...praticamente gli leva il peso.Non so se quello che ho scritto corrisponde al vero...devo fare qualche ulteriore verifica...ma a sensazione accade questo...cioè la chiusura sembra più rapida.



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 26/05/2014 22:52:07

si può abbassare l'inerzia della valvola usando una molla lunga leggera ed una valvola alleggerita

la vaste valve del video che ho postato era a fungo con sede in bronzo ed ha delle strane cose per farla girare tutte le volte che funziona in modo da mantenere sempre conica la sede, quando chiude sembra una martellata




Modificato da qqcreafis - 26/05/2014, 23:02:19


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 27/05/2014 10:41:59

CITAZIONE (qqcreafis, 26/05/2014 22:52:07 ) Discussione.php?211557&13#MSG196


la vaste valve del video che ho postato era a fungo con sede in bronzo ed ha delle strane cose per farla girare tutte le volte che funziona in modo da mantenere sempre conica la sede, quando chiude sembra una martellata

ho visto, ho visto...ma non sono in grado di fare quelle cose...al massimo riesco ad usare la colla al metallo...

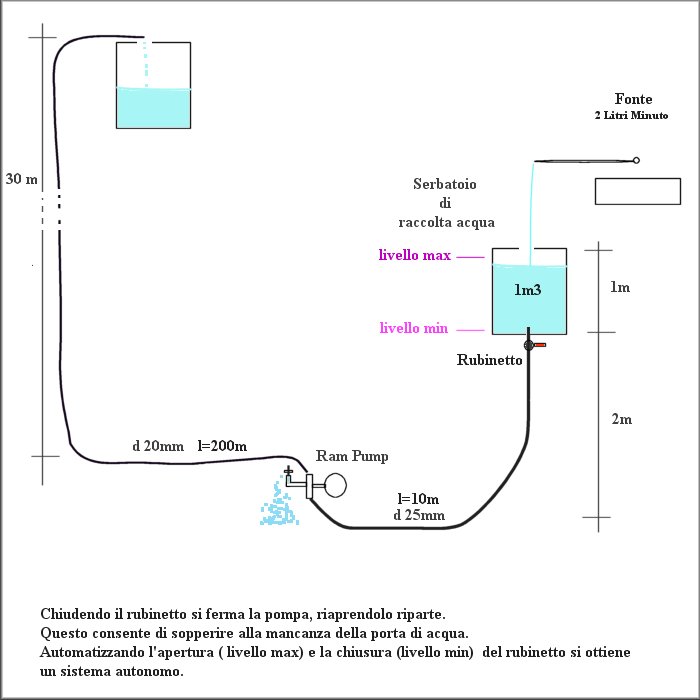

Ottime notizie, ho fatto molte prove e ormai posso dire quasi sicuramente che l'apertura/chiusura del rubinetto all'uscita del serbatoio è la soluzione ottimale per automatizzare il sistema...ora occorre trovare una soluzione per aprire e chiudere il rubinetto a sfera.
Suggerimenti?

http://www.energialternativa.info/public/newforum/ForumEA/A/RamPumpSchema30Metri.jpg



---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).



NonSoloBolleDiAcqua

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:13786

Stato:



Inviato il: 27/05/2014 11:06:28

Cosa ne pensate di questa valvola a sfera motorizzata a 12V?
LINK
Se invece faccio aprire e chiudere il rubinetto mediante un avvitatore?



Modificato da NonSoloBolleDiAcqua - 27/05/2014, 11:14:16


---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
