5ino
| Inviato il: 31/05/2014 20:41:46
|
complimenti NonSoloBolle ! io invece dopo una miriade di schemi sono riuscito ad assestarmi ad 1.5 atm abbondanti da manometro, e come quota utile 17m con 2.6 di salto ( il livello nella cisterna si e' abbassato dopo tutte le prove) . l ultima configurazione prevede : 2 cipolle con lavorazione copiata pari pari da NonSoloBolle, curva a salire, valvola claps da ben 2" , T , vaso verticale e uscita orizzontale. la claps da 2" e' stata per necessaria perche quella da 1" 1/4 montata prima (modello senza molla ma con finestrella) oltre a non avere una sezione utile pari ad 1" 1/4 , perdeva....nel senso che lasciava tornare indietro l acqua, se la vedete in effetti lo sportellino oltre ad essere privo di guarnizione in gomma...ha anche possibilita' di spostarsi sul piano di battuta...piu' facile da vedere che da spiegare. con la 2" a molla invece la sezione di passaggio utile e' sicuramente maggiore della precedente, di fatto ho guadagnato anche in portata sempre misurata alla stessa quota e di conseguenza anche in quota cone detto prima. l'impressione lho avuta poggiando la mano sul tubone telato da 60 mm che attualmente uso dal serbatoio alla pompa....si gonfia letteralmente in mano ! e' questa una dose consistente di contraccolpo che spero e devo recuperare cob il definitivo PN 6 da 40mm . Domani l ultima prova con l estintore a palla . |
|
| |
RAUNARDE
| Inviato il: 31/05/2014 21:35:28
|
occhio con il PN6 se non erro è a 6 ATM e con i colpi potresti rischiare di fissurarlo |
| | |
5ino
| Inviato il: 31/05/2014 21:47:53
|
si e' da 6 atm....cavolo....attualmente perdo nel tubone la gran parte della pressione, per cui una volta fissato il tutto sul posto definitivo mi scoccerebbe non poco tarare a ribasso la pompa per evitare di crepare il pn6....devo necessariamente salire di spessore....e con i 40 metri che mi necessitano....la cifra sara' abbastanza sostenuta....eventualmente sfrutto dei tuboni zincati da 60 ad uso irrigazione agricola......che ho a disposizione |
| | |
NonSoloBolleDiAcqua
| Inviato il: 31/05/2014 22:40:24
|
CITAZIONE (5ino, 31/05/2014 21:47:53 )
Domani l ultima prova con l estintore a palla .
Complimenti , vedrai che 1.5 atm tra qualche tempo ti faranno sorridere.Una domanda, cos'è questo estintore a palla?
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
cagliostro
| Inviato il: 31/05/2014 22:58:55
|
Lo sò che forse è una boiata in partenza , ma la dico lo stesso .
Perchè non provare a curvare i tubi a mò di curva cicloide LINK l'acqua arriverebbe più velocemente e quindi con maggior forza , ma forse è più complicato da fare . |
| | |
5ino
| Inviato il: 01/06/2014 00:57:55
|
la curva cicloide e' proprio quella che il terreno mi permette di fare una volta piazzato il tutto definitivamente. Mi sto concentrando ora sul discorso della rigidita' del tubo di pescaggio...sento che riuscendo ad ottimizzare questo fattore riesco a giungere ad un buon risultato. se non altro sul campo prova attuale ho potuto ottimizzare lo schema....credetemi....ne ho provato tanti....ma taaaanti ! il solo spostare la claps da orizzontale a verticale mi ha dato 0.25 atm ! l estintore a palla e' una sfera perfetta dal diametro di 60 cm (quello che ho io) ed e' carrellato (30 kg di estinguente) ovviamente scrivo "estintore" ma intendo vaso di espansione....ne uso la carcassa. la sfera....una delle forme volumetriche che ha e da tanti vantaggi.....speriamo bene. |
| | |
NonSoloBolleDiAcqua
| Inviato il: 01/06/2014 07:16:28
|
perchè non fai un video? non riesco a capire come mai non ottieni pressioni decisamente più alte...
---------------
Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
5ino
| Inviato il: 01/06/2014 08:19:46
|
sono piu' che sicuro che dipende dal tubone telato. Ho anche fatto una ram identica alla tua tranne per il vaso d esp. che ho dovuto posizionare in verticale con una curva perche a metterlo orizzontale non avevo la certezza che si creasse il cuscino d aria. risultato 1 atm con i soliti 2.8 m di salto. stamattina la prova con la palla di ferro. ok per il video |
| | |
5ino
| Inviato il: 02/06/2014 16:21:18
|
LINK
Nel video lo schema che mi ha fatto raggiungere i 17 metri di quota con 2.9 metri di salto. Da notare 2 particolari: 1- la sincronizzazione autonoma delle valvole di sfogo anche pur disturbandole manualmente; 2- la dispersione di buona parte del colpo d'ariete nel tubone telato in gomma.

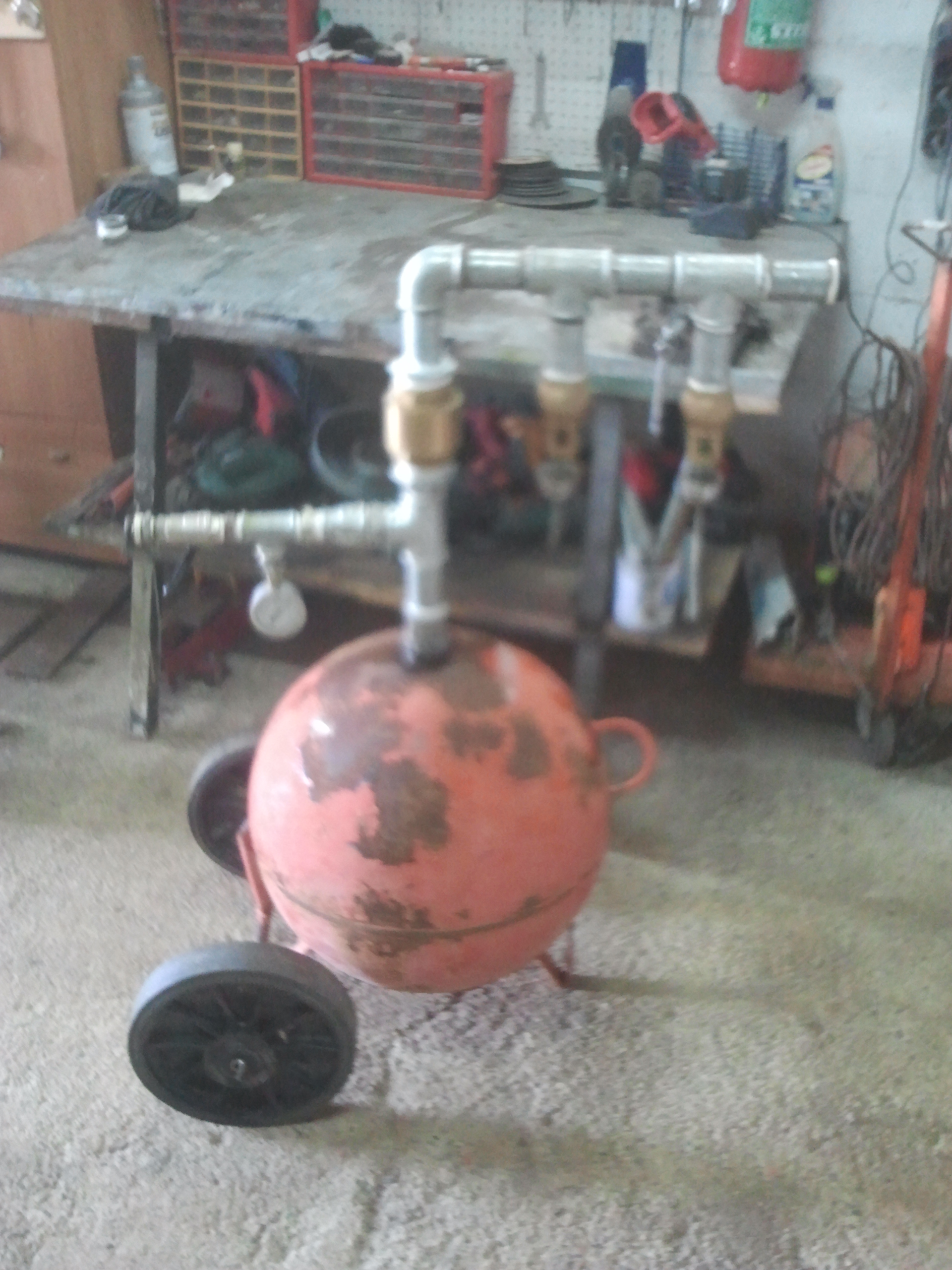

Nella foto lo schema da circo (...) ; la sola forma sferica del vaso d'espansione mi ha dato 2 vantaggi: 1- 4 litri l/minuto alla solita quota fissa per le prove contro i 3.5 l/minuti dello schema nel video, da precisare che il flusso è "costante", nel senso che non si nota minimamente la "pompata"; 2 - ho guadagnato 1.2 metri di quota, ovvero 19.2 m di quota sfioro conquistando un rapporto 1/6.6. Prossime prove direttamente sul posto di pompaggio definitivo utilizzando dei tubi zincati per portare l'acqua alla pompa (abbandono l'utilizzo del PN 6).
 |
| | |
qqcreafis
| Inviato il: 02/06/2014 17:07:21
|
possibili modifiche
Immagine Allegata: 15.JPG
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
RAUNARDE
| Inviato il: 02/06/2014 21:00:15
|
guardando quella deformazione del tubo direi che il 60% di perdita sia dovuto alla deformazione del tratto di mandata che assorbe il colpo!!!!! |
| | |
qqcreafis
| Inviato il: 02/06/2014 21:31:30
|
ipotesi di modifica
vengono ridotte le parti di acqua fermi che rallentano con la loro inerzia l'ariete idraulico
inoltre le aperture delle valvolo di scarico vanno ingrandite
Immagine Allegata: 15.JPG
Modificato da qqcreafis - 02/06/2014, 21:36:04
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 02/06/2014 21:32:56
|
ma quale è la pressione che intendi ottenere?
---------------
