Inviato il: 28/03/2015 21:01:09

Se nel tempo non dovesse reggere, si potrebbe provare con dello stucco metallico, quello dei carrozzieri per intenderci.



---------------
Chi non si indebita fa la rabbia degli usurai



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 29/03/2015 18:48:57

Penso che durerà Righetz io comunque quanto lo monterò allo stucco già inserito dentro i fori, vi apporrò del nastro sopra per impedire che il millechiodi inserito dentro vada a cadere con le vibrazioni.
Speriamo tenga altrimenti peggio per lui, io ho fatto di tutto per impedire che entri l'acqua per arrugginirsi.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 02/04/2015 14:04:48

Ciao Righetz, colgo l'occasione per comunicarti che il forte vento di domenica scorsa ha parzialmente deformato le pale verticali; forse i bulloni da 4mm che reggono la pala al braccio di alluminio, sono sottili. Essendomi arrivato il nuovo kit che sembra essere più resistente, se sarà una bella giornata sabato, ne approfitto a sostituirlo e magari rinforzando le pale con dei rinforzi in rame, li utilizzerò per il 2^ generatore.Da controlli fatti con lo strumento che misura i watt e i volt, la tensione sembra arrivare a 26,5 v ma non capisco i watt o gli ampere che produce; leggo 0,02A 0,05W.
Sai darmi qualche delucidazione in merito.
Ti ringrazio anticipatamente.
Ciao Franco



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 02/04/2015 20:19:01

Ciao Salentino,
invidio la tua enorme quantità di tempo libero, in senso buono ovvio.

Il wattmetro in tuo possesso non ho idea come visualizzi i dati se hai la possibilità di postare una foto così posso capire meglio.

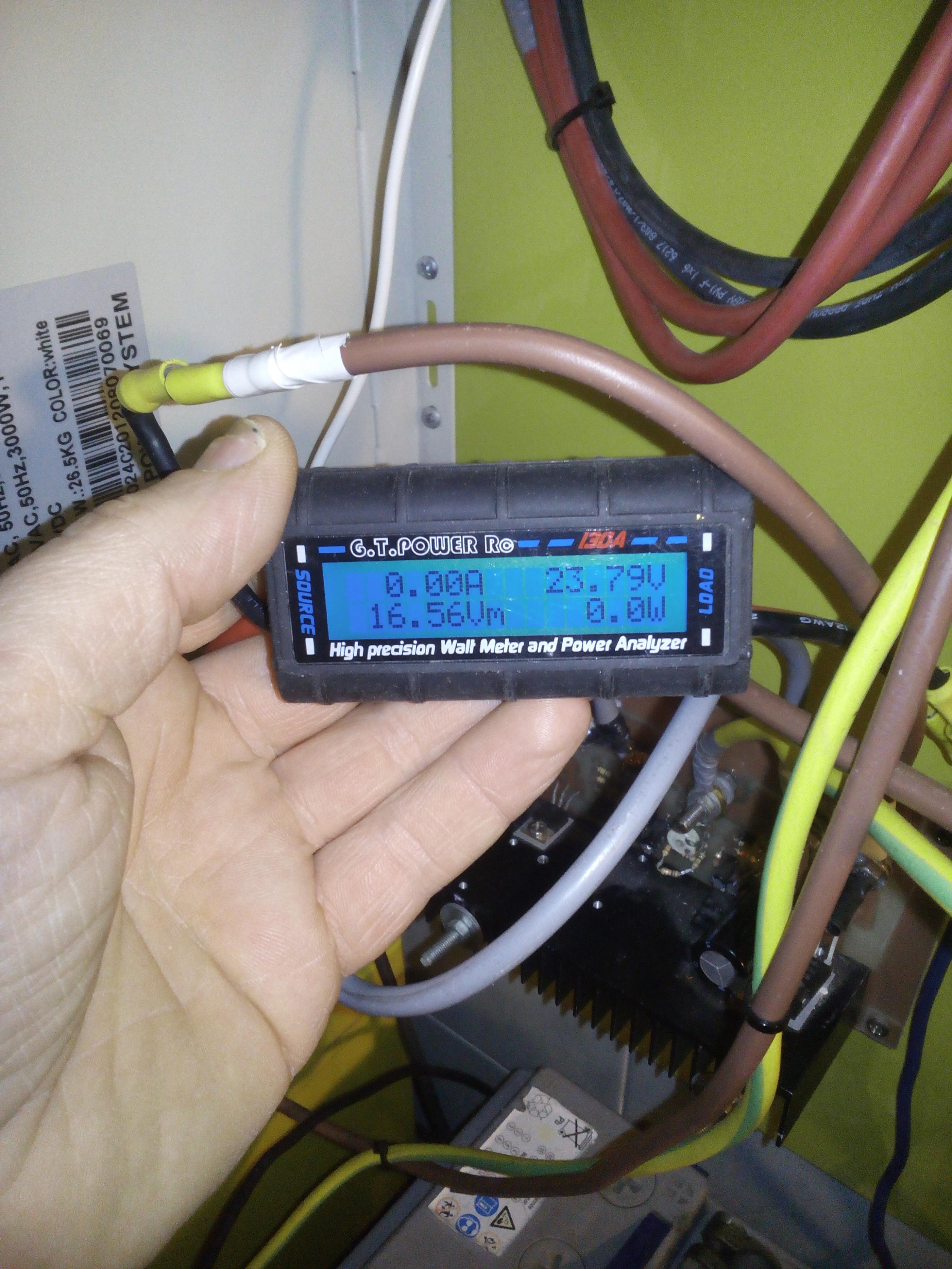

Penso che non sia molto diverso da questo che uso io:

http://www.energialternativa.info/public/newforum/ForumEA/E/IMG_20150402_200634.jpg

Il mio è inserito tra l'uscita del regolatore e le batterie.
Come puoi vedere
in alto a sx visualizza gli A istantanei prodotti dalla turbina
in alto a dx visualizza la tensione batteria
in basso a dx visualizza la potenza istantanea del generatore
in basso a sx scorrono con la frequenza di un secondo il
Vm = voltaggio minimo delle batterie, staccando le batt visualizzi la tensione del generatore.
Ah = ampere/ora corrente caricata per unità di tempo di 1 ora
Wh = watt/ora potenza accumulata per unità di tempo di 1 ora
Wm = potenza massima di picco del generatore

Dalle indicazioni ci come hai descitto i valori sembrerebbero gli Ah e Wh
e non i valori istantanei del generatore però mi sembrano piuttosto bassi.




Modificato da righetz - 02/04/2015, 20:30:00


---------------
Chi non si indebita fa la rabbia degli usurai



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 02/04/2015 21:18:02

Eh si righetz io lavoro per non annoiarmi ed essendo anche pensionato, dedico tutti i pomerigi ai miei hobbies e non sono pochi.... il mio non è come il tuo, ma ha gli stessi valori solo che in basso a sx si visualizzano gli ingressi dal generatore ed a dx i valori delle batterie.Domani proverò a fare qualche foto sperando che si veda qualcosa.Per il momento ri ringrazio a domani ciao



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 03/04/2015 14:46:27

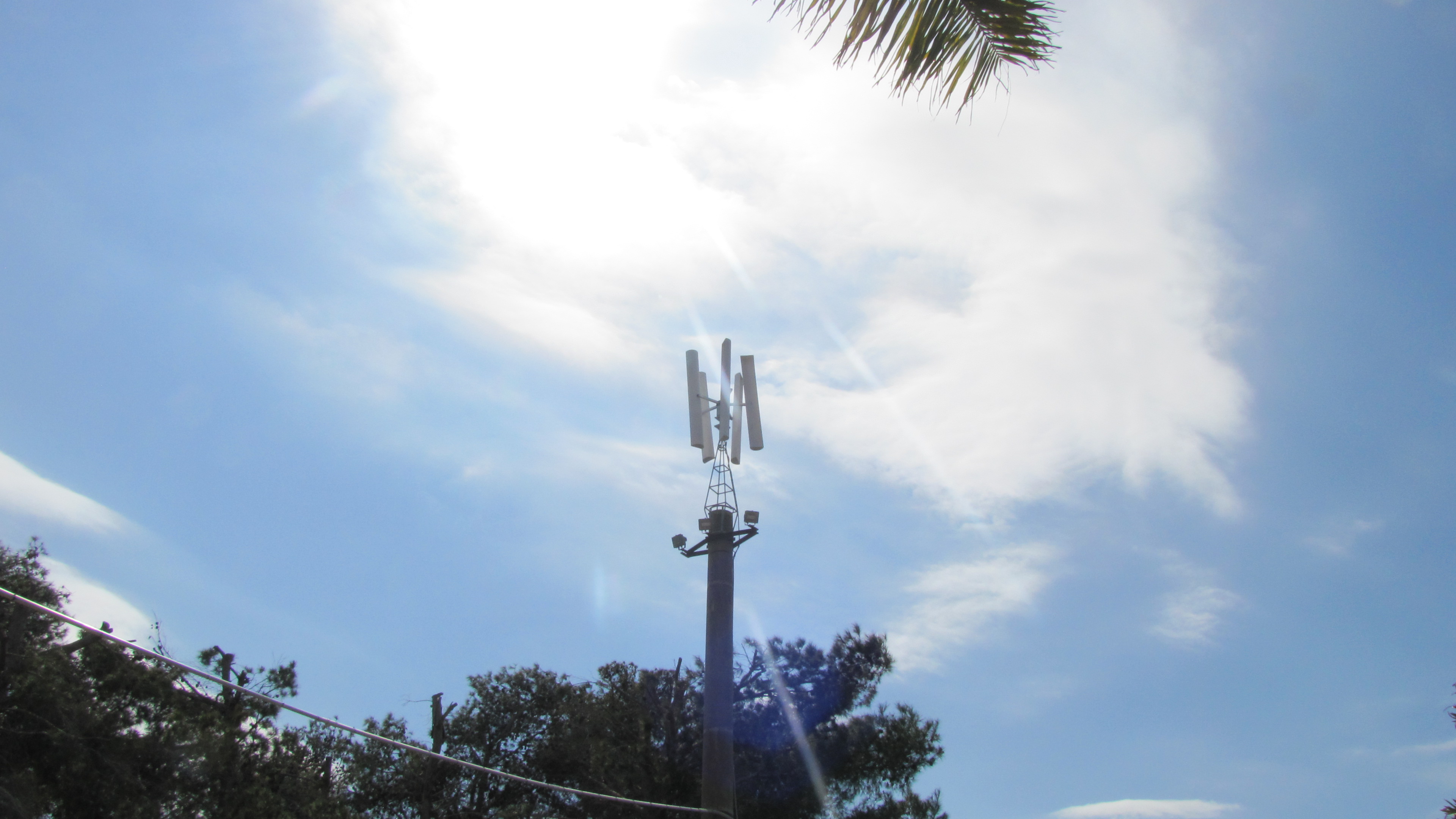

Caro Righetz ho provato a fare delle foto, ma non essendo esperto ti posto quelle che sono riuscito a ottenere in modo visibile; mi riprometto domani avendo in casa un appassionato di foto cercherò di far fare delle foto migliori da lui, intanto ti faccio vedere quello che è successo dopo una giornata di forte vento alle pale del generatore installato.



Immagine Allegata: IMG_9904.JPG

ForumEA/E/IMG_9904.JPG



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 03/04/2015 14:48:22

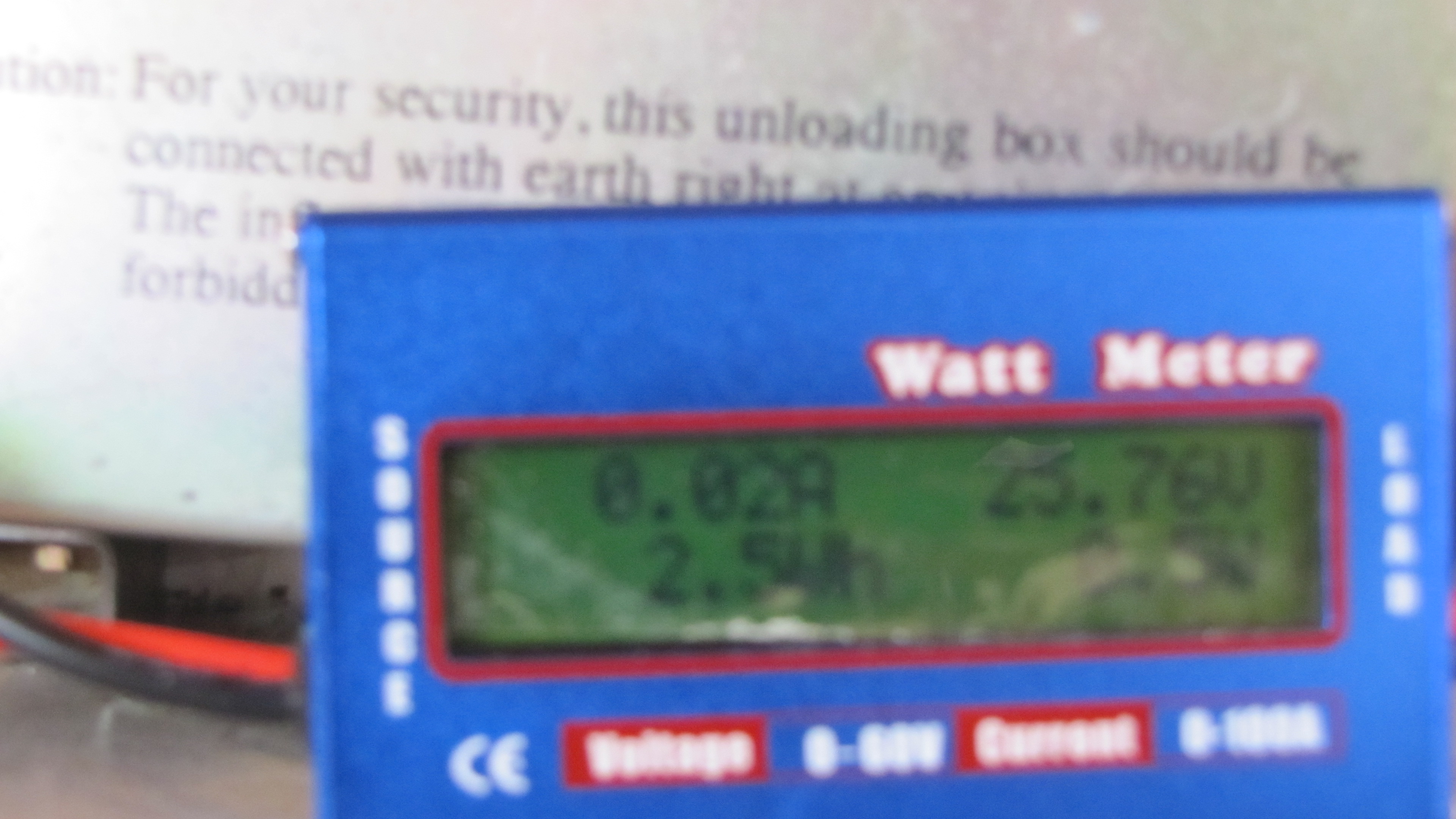

e queste sono le foto dell wattmeter che sono riuscito a fare con i dati leggibili.



Immagine Allegata: IMG_9899.JPG

ForumEA/E/IMG_9899.JPG



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 03/04/2015 14:49:41

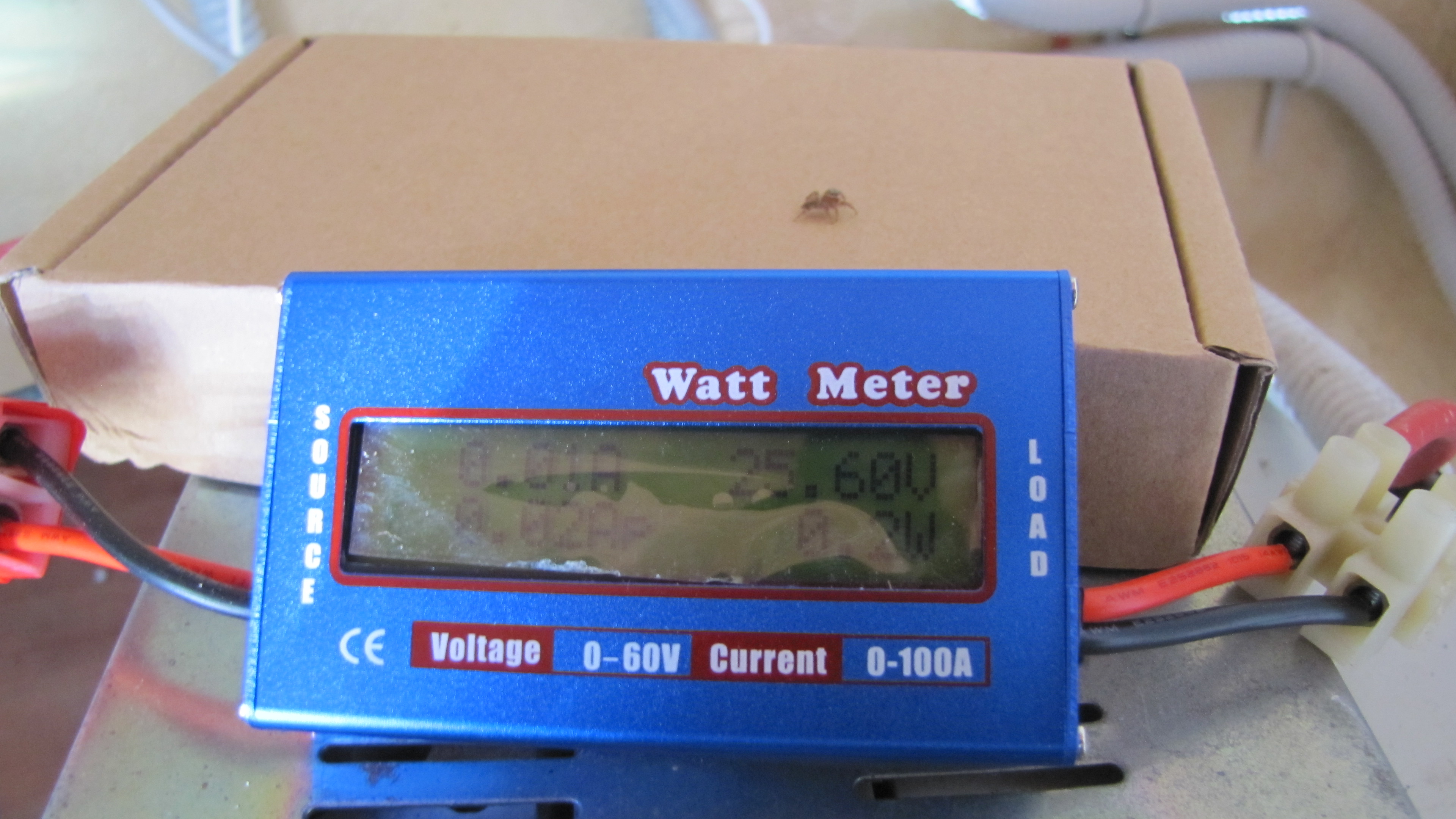

eccone una altra



Immagine Allegata: IMG_9893.JPG

ForumEA/E/IMG_9893.JPG



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 03/04/2015 14:51:11

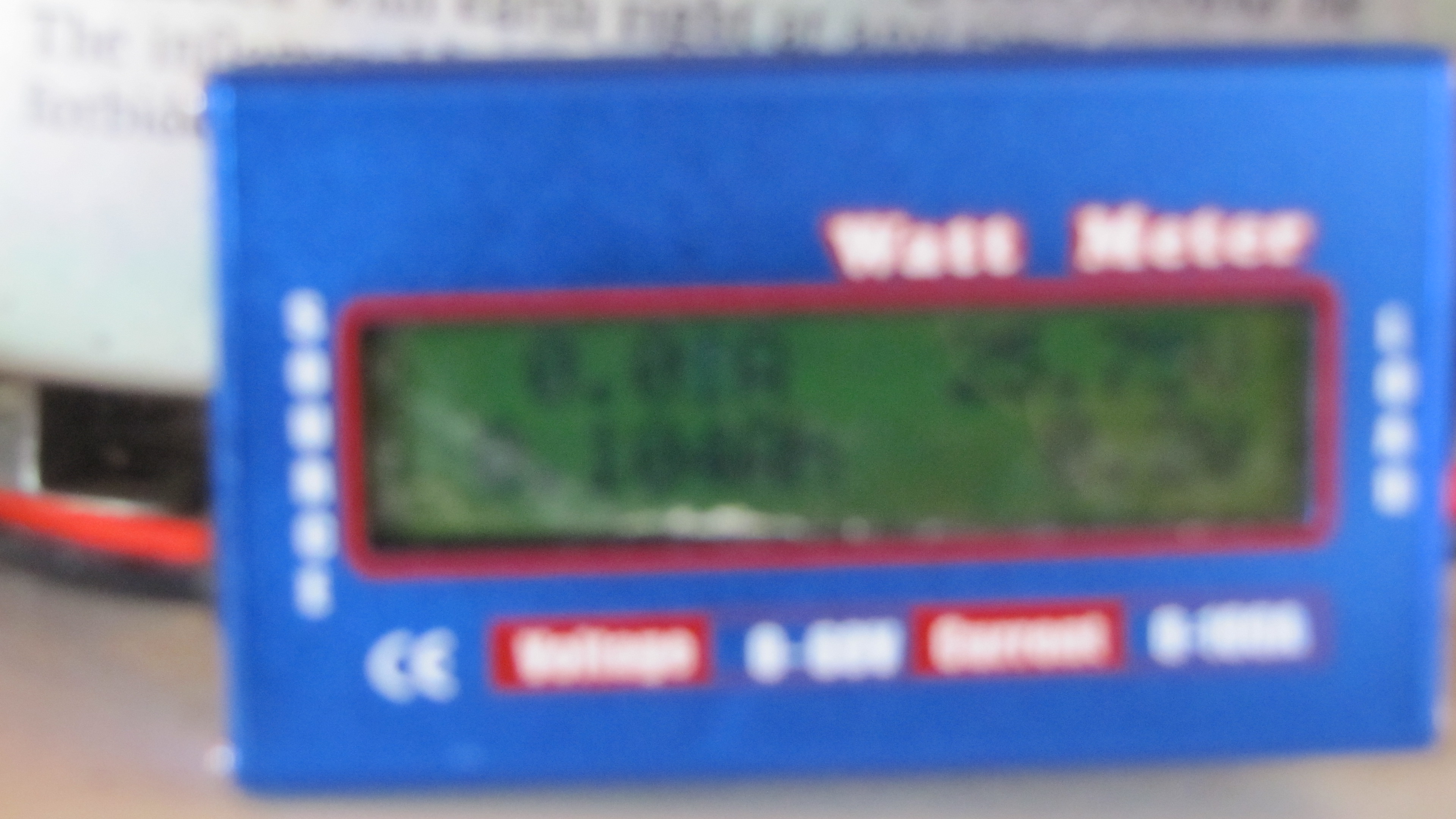

spero che da questa si legga qualcosa



Immagine Allegata: IMG_9902.JPG

ForumEA/E/IMG_9902.JPG



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 03/04/2015 14:54:14

comunque è in cantiere il nuovo kit di pale più resistenti da sostituire a quelle deformate ora posizionate sul vecchio generatore.



Immagine Allegata: IMG_9903.JPG

ForumEA/E/IMG_9903.JPG



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 03/04/2015 15:01:06

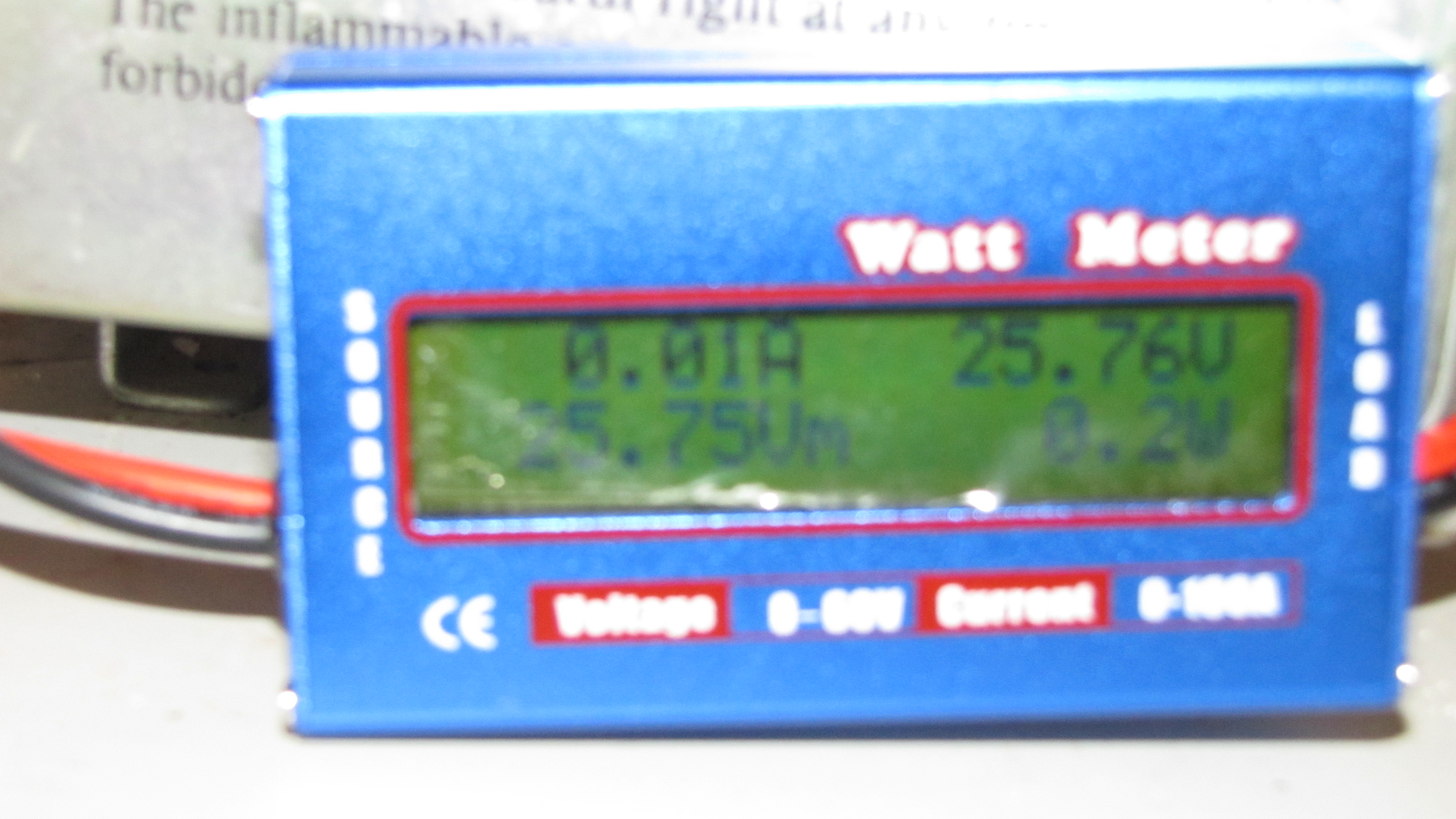

forse da questa si vede qualcosa



Immagine Allegata: IMG_9900.JPG

ForumEA/E/IMG_9900.JPG



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 03/04/2015 21:17:53

Ciao Salentino,

Il wattmetro anche se esteticamente diverso dal mio visualizza i dati nella stessa maniera.

Per le pale del generatore sulla torre sono dispiaciuto.
Con un solo punto di ancoraggio e stretto e facile che il problema si ripresenti. Sicuramente hai le capacità e conoscenze tecniche per risolvere la questione.

Il kit della foto montato a terra ho notato un profilo concavo convesso, dalla foto sembra che la "pancia" sia rivolta verso l'esterno e il "dorso" cioè l'arcata più lunga del profilo verso l'interno.
Te ne chiedo conferma per il motivo che ho il sospetto che sia montato al contrario.

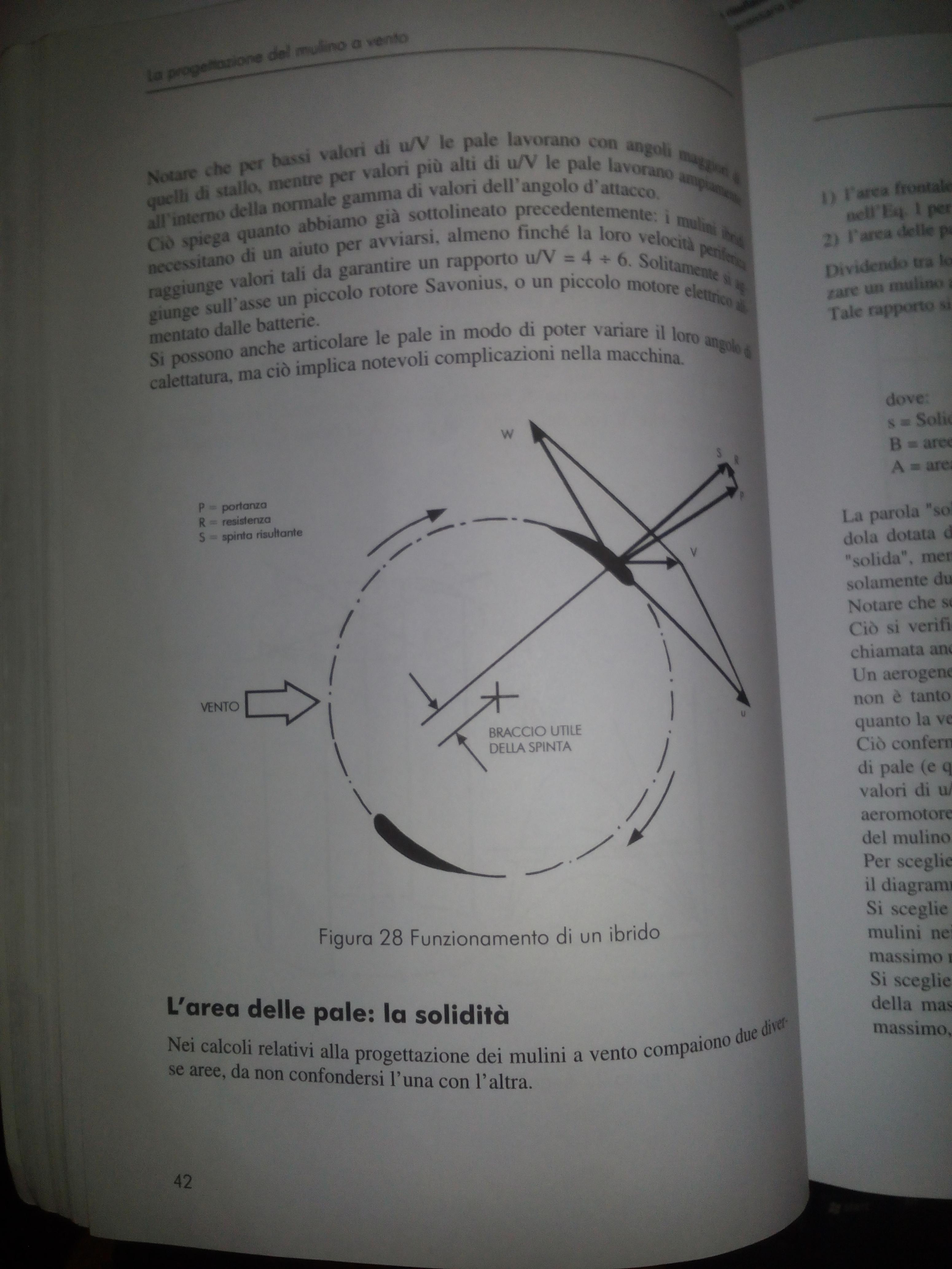

Come da schema allegato si possono notare le componenti vettoriali, se lavorano al contrario non ne conosco gli effetti sulla struttura.



Immagine Allegata: IMG_20150403_211106.jpg

ForumEA/E/IMG_20150403_211106.jpg



---------------
Chi non si indebita fa la rabbia degli usurai



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 03/04/2015 23:06:10

Se è così ho montato male io le centrali devono essere capovolte così le laterali si sistemano; non sapevo come montarle nè mi hanno mandato un depliant per il posizionamento corretto; era solo indicato come fissare i laterali ma non come fissare i centrali insieme ai laterali; provvederò a invertire la posizione prima di aggiungere le altre 3 più lunghe e più larghe che stò facendo realizzare in rame.Il problema creatosi alle pale è sicuramente dovuto ai bulloni molto sottili usati per l'assemblaggio. Ho provveduto a realizzare un rinforso da 5 cm per 20 cm che circonderà l'attacco al tubo che regge la pala e per fissarle utilizzerò dei bulloni diametro 8 più resistenti ai potenti venti del nostro salento. Appena completo il tutto ti tettò informato.
Ciao e grazie per l'informazione delle pale.
Non si vede dalla foto, ma la parte inferiore è aperta a differenza della superiore che è chiusa ed il fissaggio al braccio può essere fatto solo in quel modo.Non vorrei dover capovolgere la flangia. farò delle verifiche domani.
Notte



Modificato da Il_Salentino - 03/04/2015, 23:11:23


---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 03/04/2015 23:14:47

Visto che mi parli di vento forte suggerisco di utilizzare bulloni in acciaio brunito, quelli neri per intenderci.

La differenza tra acciaio zincato e quello brunito sta nella differenza al carico di rottura.

Mi spiego meglio, l'acciaio zincato che si trova nelle ferramenta comuni sulla testa esagonale è marchiato 4.4 che sta ad indicare un carico di rottura pari a 4,4 Kg/mmq quello brunito è marchiato 8.8 il doppio.



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 03/04/2015 23:21:31

il kit è percaso questo? LINK

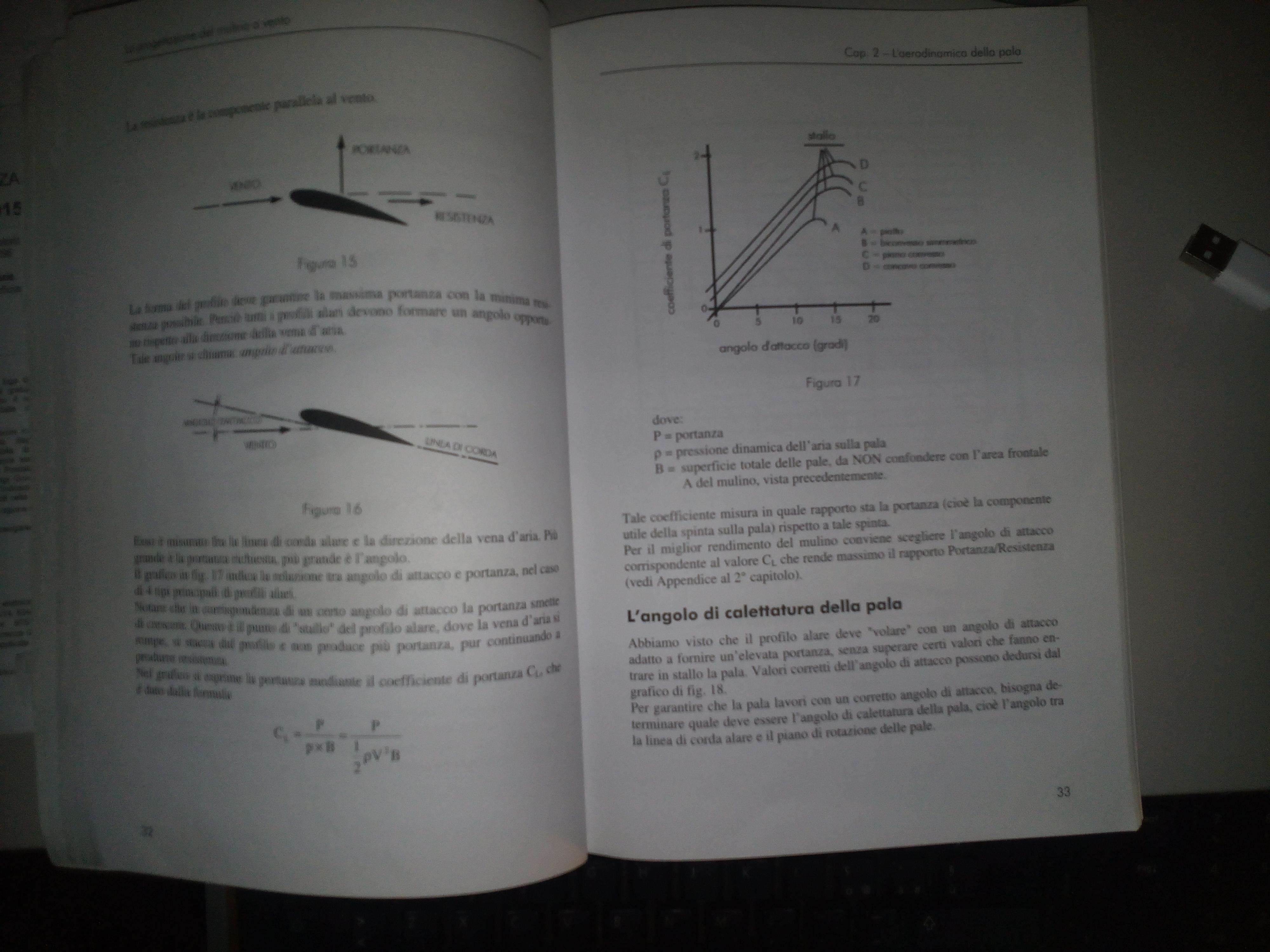

Prendendo come riferimento il profilo alare della Ropatec che utilizza un profilo biconvesso simmetrico è evidente che il kit con prifilo concavo convesso è rovescio rispetto la rotazione, angolo d'attacco rovescio.

Per funzionare in qualche maniera funziona ma con che rendimento?
http://www.energialternativa.info/public/newforum/ForumEA/E/IMG_20150403_232904.jpg

spero sia leggibile.



Modificato da righetz - 03/04/2015, 23:34:04


---------------
