il setup non l'ho ancora provato in quanto sono impegnato nel test


che mi da filo da torcere.


Il cad (purtroppo e ho rimandato fino a quando che ho potuto ) mi serve 2d ma anche 3d per la stampante , insomma la stampante è il detonatore

Se ti serve un cad 2d ti conviene usare AutoCad, se ti serve il 3d ti consiglio SketchUp...se devi fare tutto solo per la rampump ti conviene farlo fare ad altri ... eccoci pronti

comunque ho trovato un errore nel sw , è un semplice errore di segno che fin'ora mi era sfuggito, un errore proprio sul calcolo dell'ultima particella, comunque sto ancora testando

REM ***** BASIC *****

Sub Main

dim psi(999,9999) As Double ' matricetempo lunghezza

dim AAA(9999) As Double ' buffer
dim BBB(9999) As Double ' buffer
dim CCC(9999) As Double ' buffer

dim Rho As Double ' densità fluido

dim V0 As Double ' velocità iniziale colonna

dim deltat As Double ' intervallo di tempo

dim N As Integer ' numero di interazioni tra due visualizzazioni

dim tot As Double 'tempo totale simulazione

dim tintermedio As Double 'tempo N*deltat

dim ltot As Double ' lunghezza ariete

dim L0 As Double ' distanza tra segmenti L0=ltot/10000

dim B As Double ' compressibilità

dim Vfase As Double ' velocità sperimentale

dim D As Double ' diametro ariete

dim P As Double ' pressione contraria

dim F As Double ' forza contraria

dim A As Double ' area sezione

dim pl0dtlo2 As Double ' faster

dim brodtl02 As Double ' faster

dim I,J,K,nitertemp As Integer ' contatori

Dim Doc As Object
Dim Sheet As Object
Dim Cell As Object

'Valori

'Rho=1000 'densità kg/m^3

'ltot = 2 'lunghezza ariete metri

' Vfase = 30 'velocita fase onda sperimentale m/s

'V0 = 5.5 'velocità ariete m/s



Doc = StarDesktop.CurrentComponent
Sheet = Doc.Sheets(0)

Cell = Sheet.getCellByPosition(0, 1)
Rho=Cell.Value

Cell = Sheet.getCellByPosition(2, 1)
Vfase=Cell.Value

Cell = Sheet.getCellByPosition(4, 1)
V0=Cell.Value

Cell = Sheet.getCellByPosition(6, 1)
ltot = Cell.Value

Cell = Sheet.getCellByPosition(7, 1)
D = Cell.Value

Cell = Sheet.getCellByPosition(9, 1)
deltat = Cell.Value

Cell = Sheet.getCellByPosition(10, 1)
N = Cell.Value

Cell = Sheet.getCellByPosition(11, 1)
P =10000*Cell.Value

Cell = Sheet.getCellByPosition(16, 1)
nitertemp=Cell.Value

Cell = Sheet.getCellByPosition(9, 6)
Cell.Value =nitertemp

Cell = Sheet.getCellByPosition(17, 1)
nparticelle=Cell.Value -1


A=3.14*D^2/4
F=P*A

Cell = Sheet.getCellByPosition(15, 1)
Cell.Value = F

tot = deltat*nitertemp

Cell = Sheet.getCellByPosition(12, 1)
Cell.Value =tot

B=Vfase*Vfase*Rho

Cell = Sheet.getCellByPosition(14, 1)
Cell.Value = B

L0=ltot/(nparticelle+1)

Cell = Sheet.getCellByPosition(13, 1)
Cell.Value =L0

'inizializzazione
Cell = Sheet.getCellByPosition(3, 3)
Cell.String = "inizio"
psi(0,0)= 0
AAA(0)=psi(0,0)
for I=1 to nparticelle

psi(0,I)= L0+psi(0,I-1) 'prima colonna nel foglio "A"
AAA(I)=psi(0,I)
next I



'primo spostamento V0*deltat +psi precedente
pl0dtlo2=1/Rho*(deltat/L0)^2*P*L0
brodtl02=B/Rho*(deltat/L0)^2


for I=0 to nparticelle

' psi(1,I)= psi(0,I)-V0*deltat ' seconda colonna "B"

BBB(I)= AAA(I)-V0*deltat

next I




'girotondo 0


'psi(j,0) = 2*psi(j-1,0)-psi(j-2,0)+1/Rho*(deltat/L0)^2*(P*L0+B*(psi(j-1,1)-psi(j-1,0)-L0))

CCC(0) = 2*BBB(0)-AAA(0)+1/Rho*(deltat/L0)^2*(P*L0+B*(BBB(1)-BBB(0)-L0))

for I=1 to nparticelle-1
CCC(I) = 2*BBB(I)-AAA(I)+B/Rho*(deltat/L0)^2*(BBB(I+1)-2*BBB(I)+BBB(I-1))
next I
'psi(j,9999) = 2*psi(j-1,9999)-psi(j-2,9999)+B/Rho*(deltat/L0)^2*(psi(j-1,9999)-psi(j-1,9998)-L0)

XCCC(nparticelle) = 2*BBB(nparticelle)-AAA(nparticelle)+B/Rho*(deltat/L0)^2*(-BBB(nparticelle)+BBB(nparticelle-1)+L0)

Cell = Sheet.getCellByPosition(8, 6)
Cell.Value =nitertemp

for j=1 to nitertemp
'girotondo 1 vv

For K = 0 to N-2
'Cell = Sheet.getCellByPosition(6, 6)
'Cell.Value = k
AAA(0) = 2*CCC(0)-BBB(0)+1/Rho*(deltat/L0)^2*(P*L0+B*(CCC(1)-CCC(0)-L0))

for I=1 to nparticelle-1
AAA(I) = 2*CCC(I)-BBB(I)+brodtl02*(CCC(I+1)-2*CCC(I)+CCC(I-1))
next I

XAAA(nparticelle) = 2*CCC(nparticelle)-BBB(nparticelle)+brodtl02*(-CCC(nparticelle)+CCC(nparticelle-1)+L0)

'girotondo 2

BBB(0) = 2*AAA(0)-CCC(0)+1/Rho*(deltat/L0)^2*(P*L0+B*(AAA(1)-AAA(0)-L0))

for I=1 to nparticelle-1
BBB(I) = 2*AAA(I)-CCC(I)+brodtl02*(AAA(I+1)-2*AAA(I)+AAA(I-1))
next I
'girotondo extra
X BBB(nparticelle) = 2*AAA(nparticelle)-CCC(nparticelle)+brodtl02*(-AAA(nparticelle)+AAA(nparticelle-1)+L0)

CCC(0) = 2*BBB(0)-AAA(0)+1/Rho*(deltat/L0)^2*(P*L0+B*(BBB(1)-BBB(0)-L0))

for I=1 to nparticelle-1
CCC(I) = 2*BBB(I)-AAA(I)+brodtl02*(BBB(I+1)-2*BBB(I)+BBB(I-1))
next I
'psi(j,9999) = 2*psi(j-1,9999)-psi(j-2,9999)+B/Rho*(deltat/L0)^2*(psi(j-1,9999)-psi(j-1,9998)-L0)

X CCC(nparticelle) = 2*BBB(nparticelle)-AAA(nparticelle)+brodtl02*(-BBB(nparticelle)+BBB(nparticelle-1)+L0)


next k

for I=0 to nparticelle


psi(j,I)=CCC(I)

next I

If j=1 Then N=N+1





Cell = Sheet.getCellByPosition(5, 6)
Cell.Value = j

for I=0 to nparticelle
Cell = Sheet.getCellByPosition(j,10 +I)
Cell.Value =psi(j,I)
next I

'Cell = Sheet.getCellByPosition(j,14)
'Cell.Value =psi(j,nparticelle)

'Cell = Sheet.getCellByPosition(j,12)
'Cell.Value =psi(j,2)
'Cell = Sheet.getCellByPosition(j,13)
'Cell.Value =psi(j,3)

next j

'for I=0 to 999

'Cell = Sheet.getCellByPosition(I,10)
'Cell.Value =psi(I,0)

'next I


'Cell = Sheet.getCellByPosition(5, 5)
'Cell.String = "o"

'for I=0 to 9999

'Cell = Sheet.getCellByPosition(0, I+10)
'Cell.Value =psi(0,I)

'next I

'for I=0 to 9999

'Cell = Sheet.getCellByPosition(1, I+10)
'Cell.Value =psi(1,I)

'next I

'for I=0 to 9999

'Cell = Sheet.getCellByPosition(2, I+10)
'Cell.Value =psi(2,I)

'next I


Cell = Sheet.getCellByPosition(6, 6)
Cell.String = "fine"

'Doc = StarDesktop.CurrentComponent
'Sheet = Doc.Sheets(0)

'Cell = Sheet.getCellByPosition(2, 0)
'Cell.String = "Test"

MsgBox Cell.Value










'
'
'
'
'
'
'
'







End Sub

Sub Macro1

End Sub

quelli con la X hanno i segni dell'ultima parentesi cambiati

mea culpa

per velocizzare ho compattato delle moltiplicazioni, e poi ho messo variabile il numero delle particelle prima era 10000 fisso , ora per le prove ho messo dal foglio 100

Ho rimbellettato qualche messaggio di sopra...non si sa mai...

mea culpa

altra siocchezza ho preso il bar =10000Pa ma non è vero è 100000Pa


me ne sono accorto in quanto veniva una accelerazione 1/10

sbagliato
CITAZIONE

Ok, dovrei aver allineato tutte le varianti che hai fatto V1.9...compresa l'ottimizzazione pl0dtlo2=1/Rho*(deltat/L0)^2 che avevi sicuramente pensato di fare ma non mi sembra che tu abbia implementato ...eliminando però l'ultimi due fattori P*L0...ma considera che la velocità (che è sicuramente migliorata) la miglioreremo ancora includendo la dll realizzata in c (dovremmo recuperare ancora almeno un fattore 10...spero ).


All'interno dell'exe c'è il codice .bas

si si per paura di cacciarci dentro un errore banale non ho fatto proprio tutti i prodotti ma devono essere fatti


poi anche il file in uscita dovrebbe essere tutta la matrice


si dovrebbero poter vedere delle onde di pressione

CITAZIONE (qqcreafis, 08/02/2015 11:43:42 )

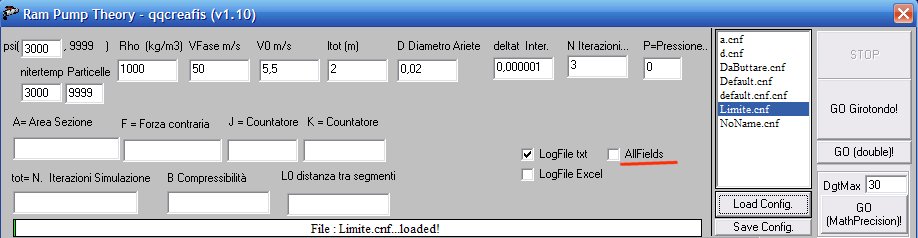

V1.10 stampa, sotto opzione,tutta la matrice...ma conviene armarsi di panino per compensare l'attesa...non è ottimizzata la stampa su file, stampo valore dopo valore mentre andrebbe fatto a fine elaborazione...ora altro interrupt

sembra funzionare.....quasi incredibile (si sfrutta solo le leggi delle forze elastiche e il II della dinamica)

per la matrice alla fine dei calcoli sarebbe bene scriverla su excel


comunque la importo facilmente dal txt con gli spazi come separatori.


sarebbe bene fare stampare come intestazione le condizione di simulazione sul txt (oppure sul xls)


nella versione 1.9 non riesco a creare l'xls

il test fondamentale è verificare che il centro di massa si muova sotto la forza esterna ed ha funzionato sulla mia che era a 100 particelle

e con 3/4 d'ora di simulazione ho tutta la matrice e quindi riesco facilmente a calcolare la posizione del CM (media aritmetica delle posizioni delle particelle)

ma per curiosità chi dovrebbe guardare l'articolo...

la nostra è una simulazione spartana stiamo usando pura forza bruta di calcolo (ed infatti le macchime sbuffamo, cpu al 100% per ore )


Ma ciò non toglie che esperti di calcolo potrebbero trovare metodi di integrazioone più elaborati ed efficienti


comunque il vero passo in avanti si puo fare solo modellizzando meglio quello che si trova oltre la valvola , però prima occorre essere strasicuri che sia corretto l'attuale

òa ver 1.10 nel txt non stampa la matrice e xls mi da errore
