Collegare il Pannello solare al bollitore
FinePagina

eldiablo79
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 29/02/2020 09:55:27

Buongiorno ragazzuoli, giusto per aggiornamento sul montaggio.
Ovviamente l'idraulico non ha trovato la pompa e l'abbiamo caricato dall'alto come diceva lui con circa 9 litri di miscela acqua distillata e glicole.
Per portarlo in pressione abbiamo utilizzato per pochissimo tempo (circa 5sec) l'acqua presa da un normale rubinetto rispettando la procedura di carico della guida.
Pressione 1.5bar al momento tutto sembra funzionare, aria sfiatata e valvola di sfiato chiusa da intercettazione.
Per quanto riguarda il circolatore (wilos yonos para 25/5 rkc mc) anziche impostarlo su velocità costante ho preferito velocità variabile su indicatore 3(non so se giusto o sbagliato) regolando il flusso di portata a circa 8lt/min (non so se sia corretto o meno).
Lo sto testando oggi per la prima volta speriamo bene!
Intanto vi ringrazio per i consigli e la pazienza.
Buon weekl end a tutti



wildturky
KiloWatt


Gruppo:Utente
Messaggi:274

Stato:



Inviato il: 15/03/2020 20:48:07

Oggi ho notato che la pressione sul manometro è scesa a 1,5bar e inizialmente di quasi 3bar...ho fatto un controllo su tutti i raccordi ed ho verificato che non c'è nessuna perdita... cosa può essere dovuto a questo calo di pressione



---------------
PIP 5048Gk 14 q-cell g8 350w 3 pylontech us2000



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 15/03/2020 21:16:10

Può essere un assestamento dovuto allo scarico automatico.
Probabilmente bolle di aria scaricate.

Le perdite sono ben visibili per il colore del glicole



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 15/03/2020 23:29:36

E' successo quello che ha detto Biomass, caricando dall'alto non è stata eliminata tutta l'aria, è già difficile con la pompa, figuriamoci per caduta.
Le perdite sono ben visibili e non asciugano mai.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



wildturky
KiloWatt


Gruppo:Utente
Messaggi:274

Stato:



Inviato il: 16/03/2020 07:13:22

Claudio il carico l'ho fatto come procedura dal basso e con una pompa acqua da camper.. è strano questa caduta di pressione dopo un mese della messa in funzione dell'impianto...



---------------
PIP 5048Gk 14 q-cell g8 350w 3 pylontech us2000



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 16/03/2020 08:15:46

se il calo di pressione è lentissimo, è una perdita
se invece è "a ciel sereno" è una bolla di aria nel circuito che è andata allo scarico automatico.
a "ciel sereno" può essere anche dovuto all'apertura della valvola di sicurezza.

Solo in un caso, la perdita di pressione non è "visibile" perché non è uscito liquido, ma solo aria.
negli altri due casi, il liquido è uscito e si vede.

hai messo una tanichetta per raccogliere l'eventuale liquido che esce dalla valvola di sicurezza?



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



wildturky
KiloWatt


Gruppo:Utente
Messaggi:274

Stato:



Inviato il: 16/03/2020 20:05:16

Dalla valvola di sicurezza non è uscito niente..ho notato che alla sera la pressione scende e al mattino ritorna



---------------
PIP 5048Gk 14 q-cell g8 350w 3 pylontech us2000



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15123

Stato:



Inviato il: 16/03/2020 20:13:57

CITAZIONE (wildturky, 16/03/2020 20:05:16 ) Discussione.php?213166&14#MSG209

Dalla valvola di sicurezza non è uscito niente..ho notato che alla sera la pressione scende e al mattino ritorna


Allora c'è aria, il mio da pannello a 10° o a 80° si muove forse di una tacca, da 2 a 2.1.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



eldiablo79
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 18/03/2020 13:31:25

CITAZIONE (Claudio, 15/03/2020 23:29:36 ) Discussione.php?213166&14#MSG206

E' successo quello che ha detto Biomass, caricando dall'alto non è stata eliminata tutta l'aria, è già difficile con la pompa, figuriamoci per caduta.
Le perdite sono ben visibili e non asciugano mai.


Ciao Claudio, giusto per info quello che ha caricato l'impianto dall'alto sono io.
Ci è voluto un pò per farlo ma è stato completato, l'impianto è stato mandato in pressione collegando per circa 5 secondi il normale rubinetto di casa.
Pressione fissa a 1 bar non ho voluto alzarla di piu.
Aria fatta uscire regolando il circolatore con flusso a 10lt/min e aprendo la valvola jolly in alto, al momento la pressione a impianto fermo risulta costante, quando è attivo arriva fino a 2.5bar.
Ho regolato il flusso a 4 lt/min, certo il mio pannello non ha il massimo di esposizione e in questa giornate riesce appena a fare 56gradi (temp rilevata dalla sonda 1). Devo aspettare questa estate per vedere come va.
Un saluto a tutti



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3474

Stato:



Inviato il: 18/03/2020 14:07:09

CITAZIONE (eldiablo79, 18/03/2020 13:31:25 ) Discussione.php?213166&14#MSG211


...quando è attivo arriva fino a 2.5bar...



Ciao, credo che se da spento sta a 1 bar e in "moto" arriva a 2,5 il vaso di espansione non fa il suo dovere...
Allora, se Biomass mi ha insegnato bene, il "Vaso di Espansione" andrebbe "Caricato prima" in modo che tutto il suo volume sia disponibile per l'espansione dell'acqua quando si scalda... In altre condizioni il volume disponibile per l'espansione e' minore se non addirittura NULLO!

Ora, credo che il Vaso di Espansione lo si possa portare alla condizione "Quasi Ottimale" anche senza rifare tutto il carico daccapo...

Occorrente: Pompa con Manometro integrato (o anche a parte, ma tocca fare pompata e misura)

Si "Pompa" il "Vaso di Espansione" al di sopra della pressione di esercizio in modo che la "Valvola di Sicurezza" scarichi il liquido in eccesso o anche con qualche breve apertura del rubinetto di scarico fino a che il Manometro (acqua) ritorni al valore di lavoro, nel caso sia salito...

Si aspetta che la valvola termini di scaricare e si "Pompa" ancora, controllando che esca altro liquido.

Se pompando il "Vaso di Espansione" la sua pressione (aria) aumenta al di sopra di quello che misura il manometro (acqua) dell'impianto, vuol dire che il "Vaso di Espansione" si trova con tutta la membrana interna espansa e quindi con il massimo volume disponibile recuperato.

Si controlla che l'impianto idraulico sia alla pressione di lavoro corretta e si provvede a "SGONFIARE" il "Vaso di Espansione" fino a raggiungere la pressione di lavoro dell'impianto.

Durante questa operazione l'acqua non dovrebbe invadere lo spazio del
"Vaso di Espansione" perche' quest'ultimo sta a pressione superiore. Quando le due pressioni saranno uguali avremo finalmente un "Vaso di Espansione" con tutto il suo volume a disposizione per l'espansione de liquido...

Biomass ? Ho fatto bene i compiti?



eldiablo79
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 18/03/2020 14:32:26

CITAZIONE (lupocattivo, 18/03/2020 14:07:09 ) Discussione.php?213166&14#MSG212

CITAZIONE (eldiablo79, 18/03/2020 13:31:25 ) Discussione.php?213166&14#MSG211

...quando è attivo arriva fino a 2.5bar...



Ciao, credo che se da spento sta a 1 bar e in "moto" arriva a 2,5 il vaso di espansione non fa il suo dovere...
Allora, se Biomass mi ha insegnato bene, il "Vaso di Espansione" andrebbe "Caricato prima" in modo che tutto il suo volume sia disponibile per l'espansione dell'acqua quando si scalda... In altre condizioni il volume disponibile per l'espansione e' minore se non addirittura NULLO!

Ora, credo che il Vaso di Espansione lo si possa portare alla condizione "Quasi Ottimale" anche senza rifare tutto il carico daccapo...

Occorrente: Pompa con Manometro integrato (o anche a parte, ma tocca fare pompata e misura)

Si "Pompa" il "Vaso di Espansione" al di sopra della pressione di esercizio in modo che la "Valvola di Sicurezza" scarichi il liquido in eccesso o anche con qualche breve apertura del rubinetto di scarico fino a che il Manometro (acqua) ritorni al valore di lavoro, nel caso sia salito...

Si aspetta che la valvola termini di scaricare e si "Pompa" ancora, controllando che esca altro liquido.

Se pompando il "Vaso di Espansione" la sua pressione (aria) aumenta al di sopra di quello che misura il manometro (acqua) dell'impianto, vuol dire che il "Vaso di Espansione" si trova con tutta la membrana interna espansa e quindi con il massimo volume disponibile recuperato.

Si controlla che l'impianto idraulico sia alla pressione di lavoro corretta e si provvede a "SGONFIARE" il "Vaso di Espansione" fino a raggiungere la pressione di lavoro dell'impianto.

Durante questa operazione l'acqua non dovrebbe invadere lo spazio del
"Vaso di Espansione" perche' quest'ultimo sta a pressione superiore. Quando le due pressioni saranno uguali avremo finalmente un "Vaso di Espansione" con tutto il suo volume a disposizione per l'espansione de liquido...

Biomass ? Ho fatto bene i compiti?


Grazie per le info Lupo, il vaso di espansione è precaricato a 1.5 bar e l'ho verificato prima di riempire l'impianto.
Domani viene il tecnico per il primo avviamento gratuito e sicuramente gli farò presente anche la questione del vaso di espansione.
Vi aggiorno domani.

Antonello



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 18/03/2020 20:00:53

non credo di aver visto foto del tuo impianto

comunque sbalzi così evidenti, tra fermo e in moto, sono davvero anomali
sul mio, se si vede muovere, è già tanto

sul tuo sembra un comportamento da vaso sottodimensionato...ma sicuramente hai qualcosa di anomalo



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



eldiablo79
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 21/03/2020 10:23:58

Buongiorno a tutti, piccolo aggiornamento se interessa.
Ieri mattina alle 7 è arrivato il tecnico per il primo avviamento dell'impianto (orario in cui l'impianto è ancora in ombra e per precauzione avevo anche coperto il pannello), ho esposto i problemi rilevati e ha deciso di procedere cosi:
- svuotamento impianto recuperando un pò di glicole utilizzato
- ha verificato la pressione del vaso di espansione 24lt fornito nel kit 1.5 bar
- con la santissima pompa professional ha riempito l'impianto, svuotato tutta l'aria e ha mandato il tutto in pressione a 2.5bar (la minima pressione secondo lui deve essere 2)
- fusso regolato a 4lt/min
Dopo di ciò ha controllato raccorderie varie e ha fatto partire il tutto, è rimasto circa un'ora e mezza con me per verificare il tutto andando via soddisfatto.
La pressione rimane costante, a freddo, in intermedia e ieri con la temperatura max che ho rilevato di 63 gradi sulla sonda s1 la lancetta sembrava essersi mossa di quasi un niente (credo sia più probabile un errore mio di parallasse )
Soddisfatto anche io del lavoro del tecnico paziente e competente.
In quest week end cerco di caricare qualche foto dell'impiantino.
Buon week end a tutti.

Antonello



Modificato da eldiablo79 - 21/03/2020, 10:45:17


eldiablo79
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 21/03/2020 11:17:51

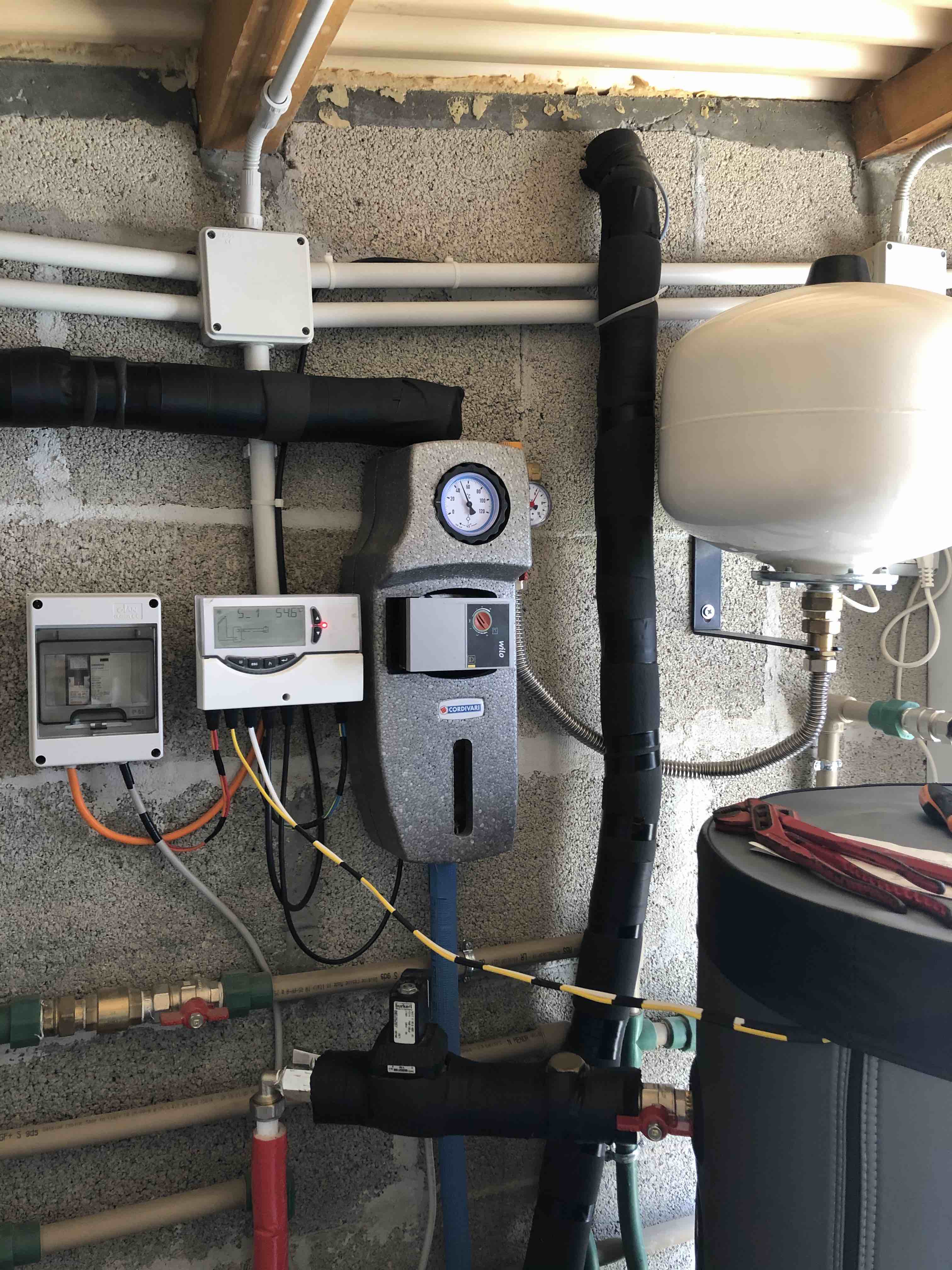

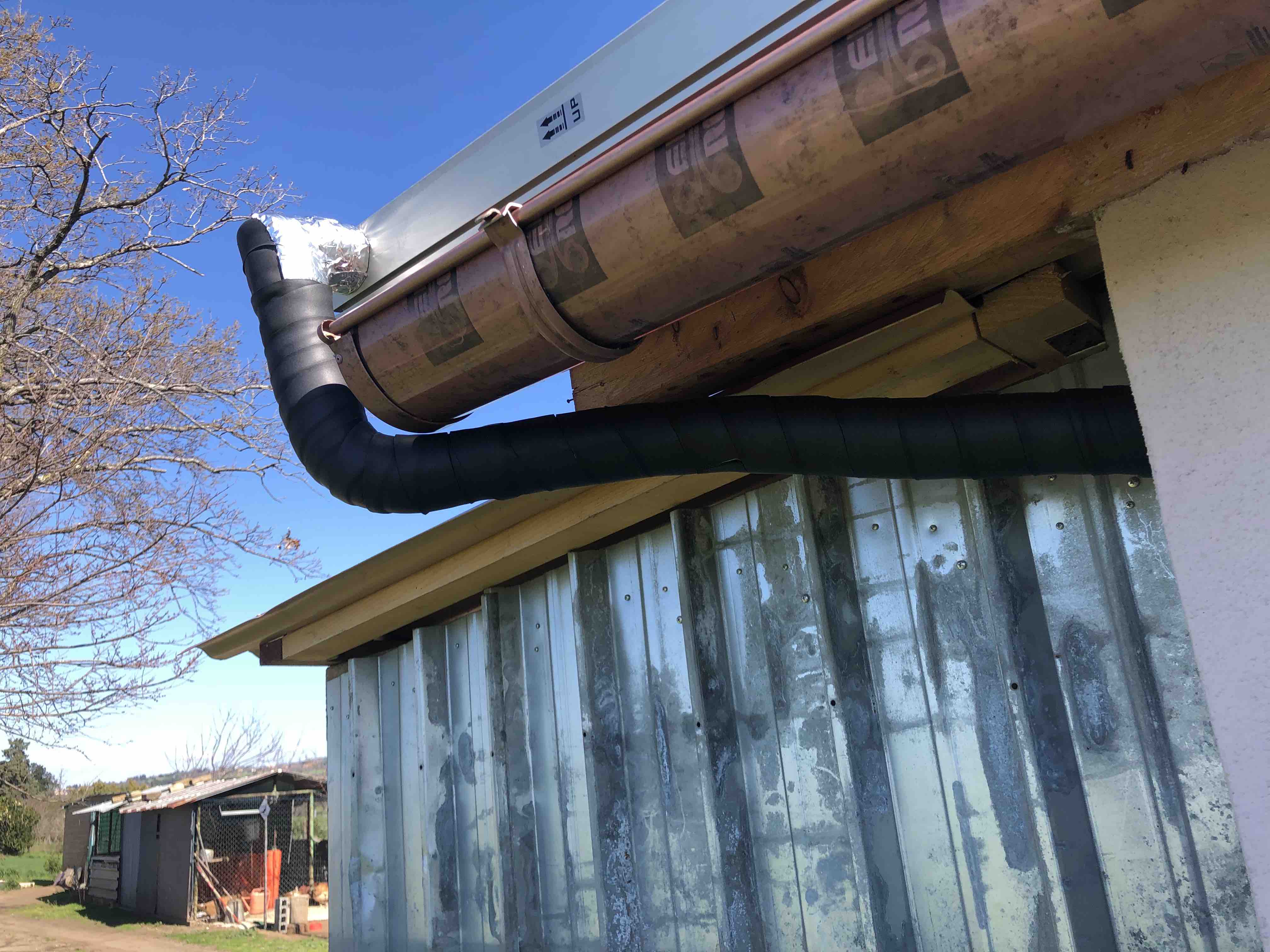

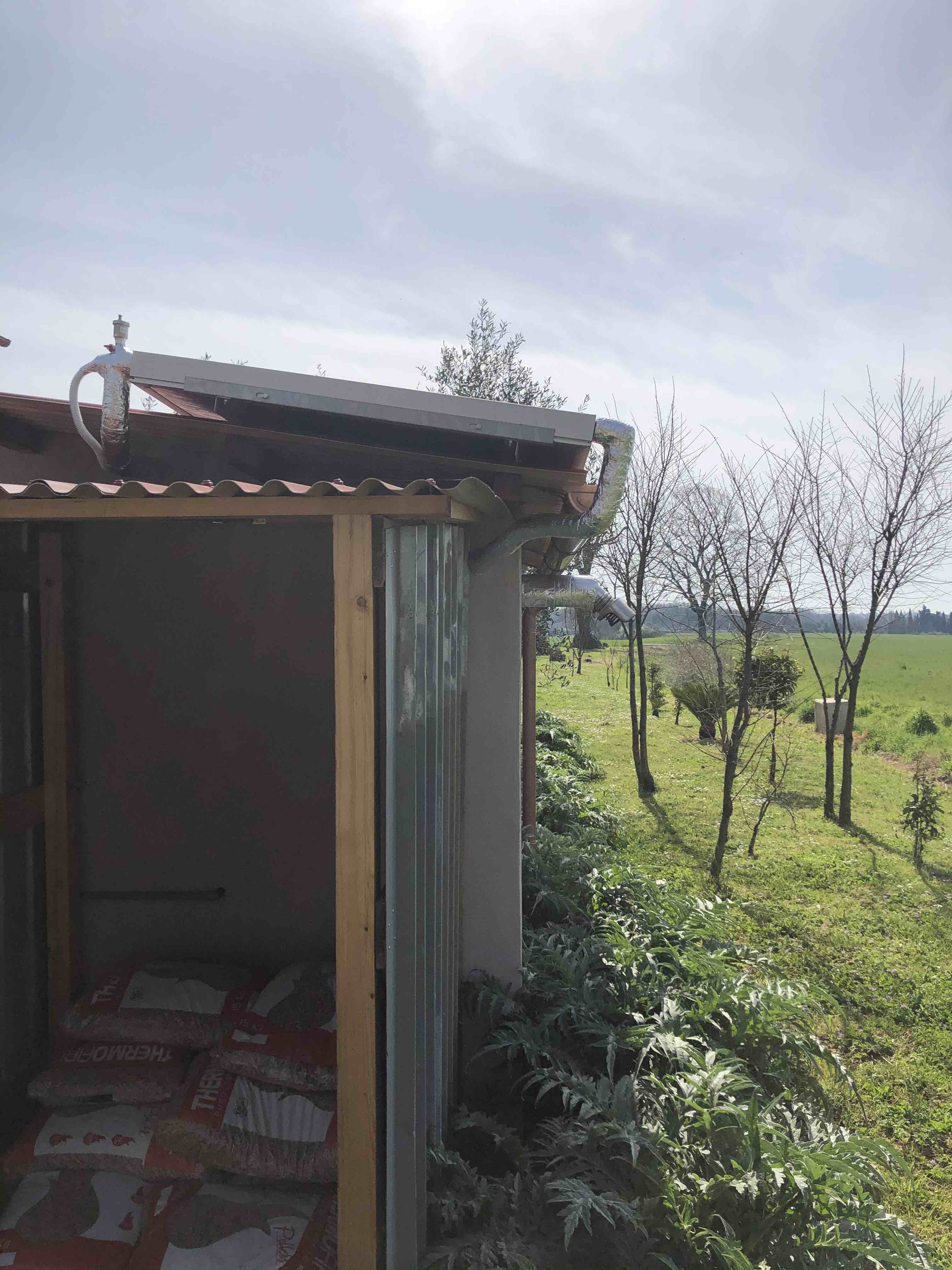

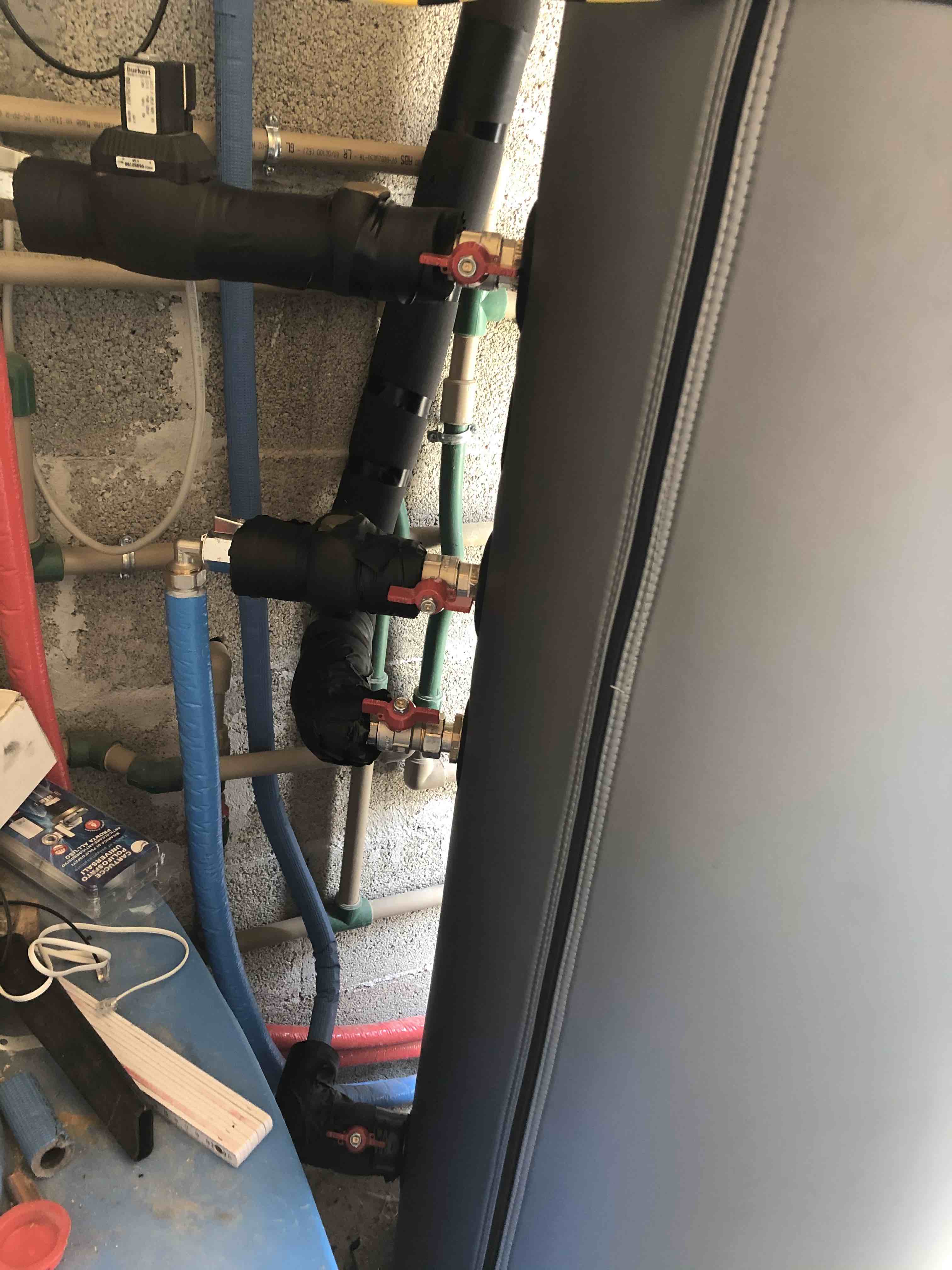

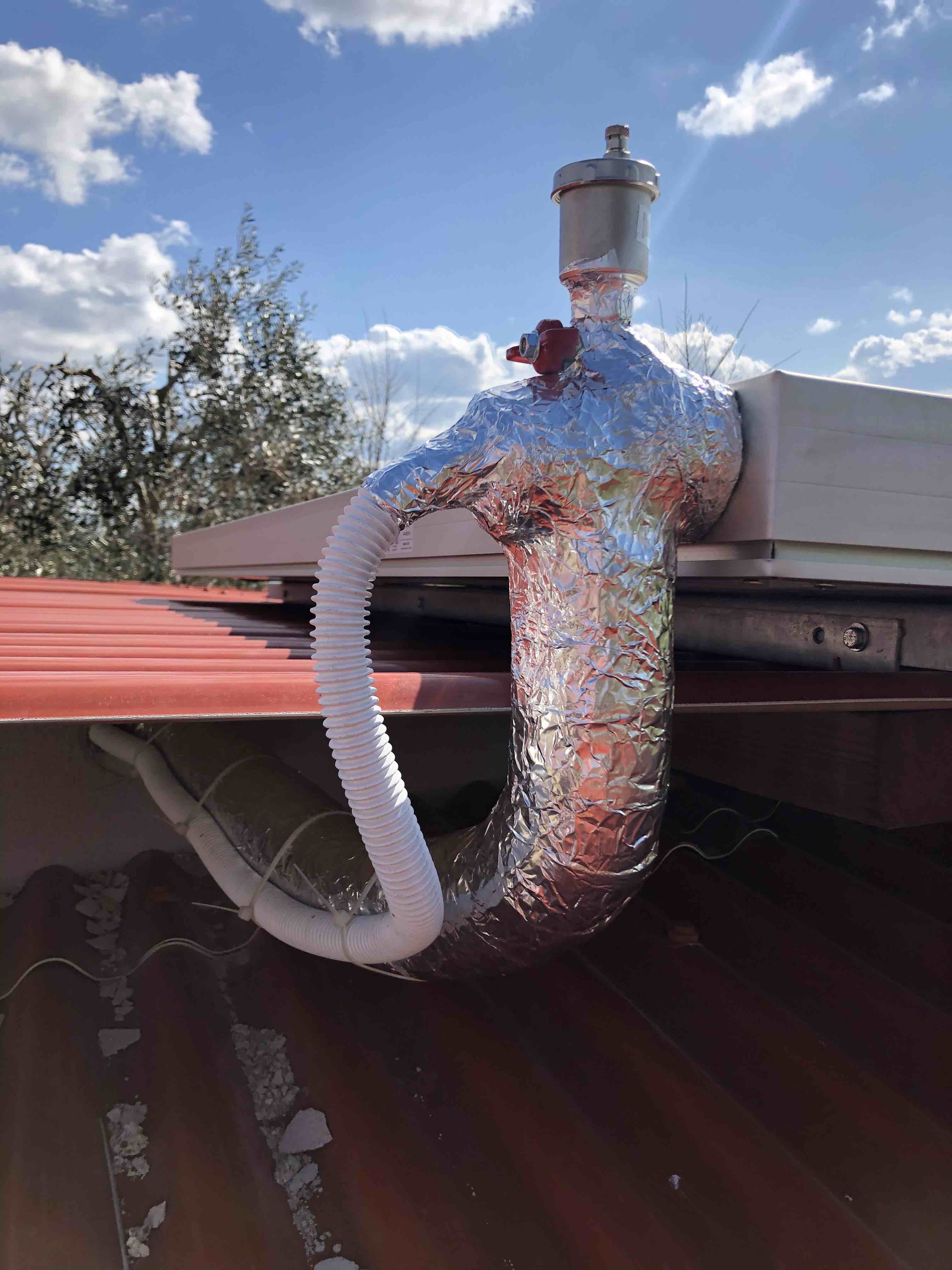

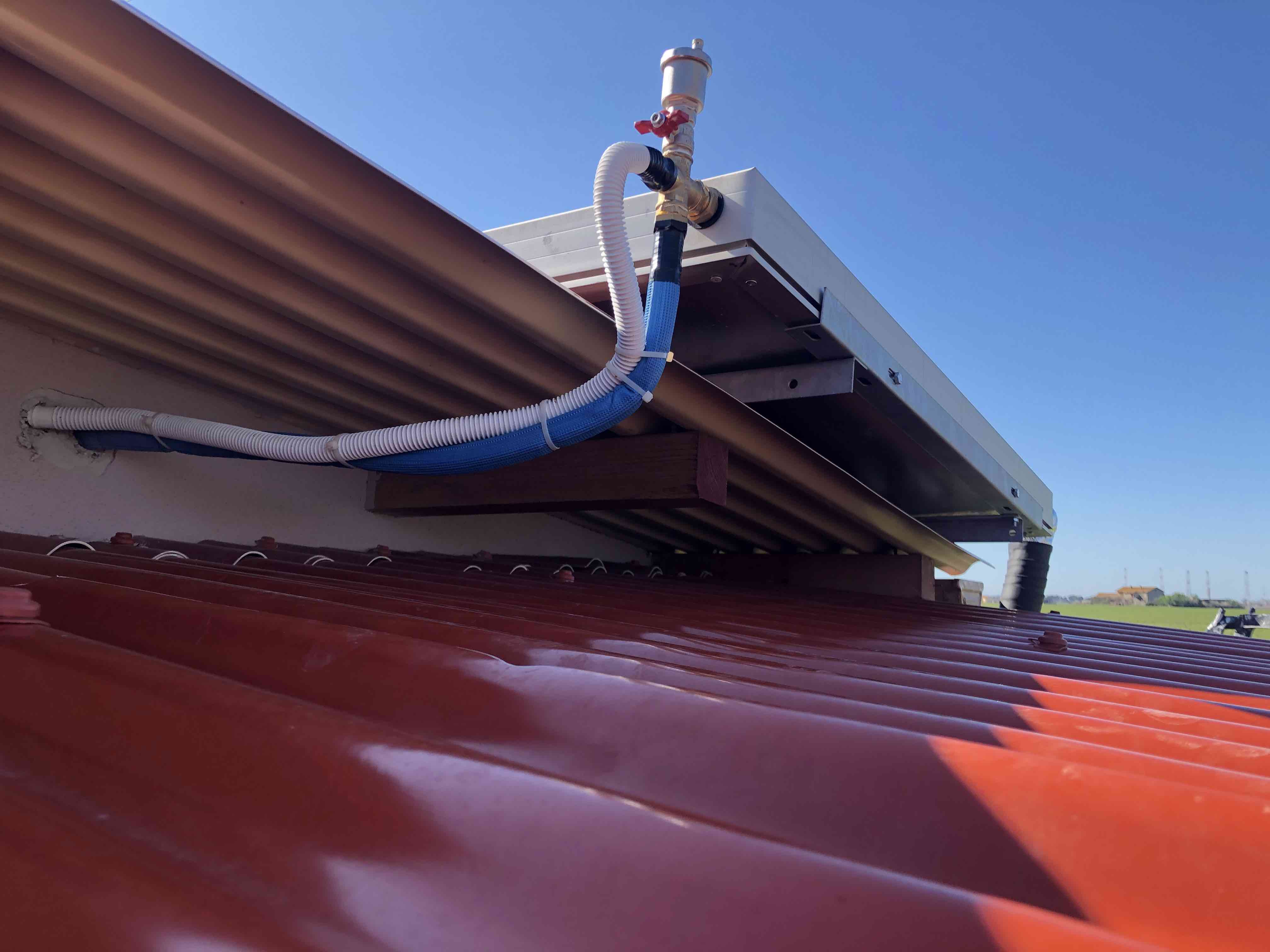

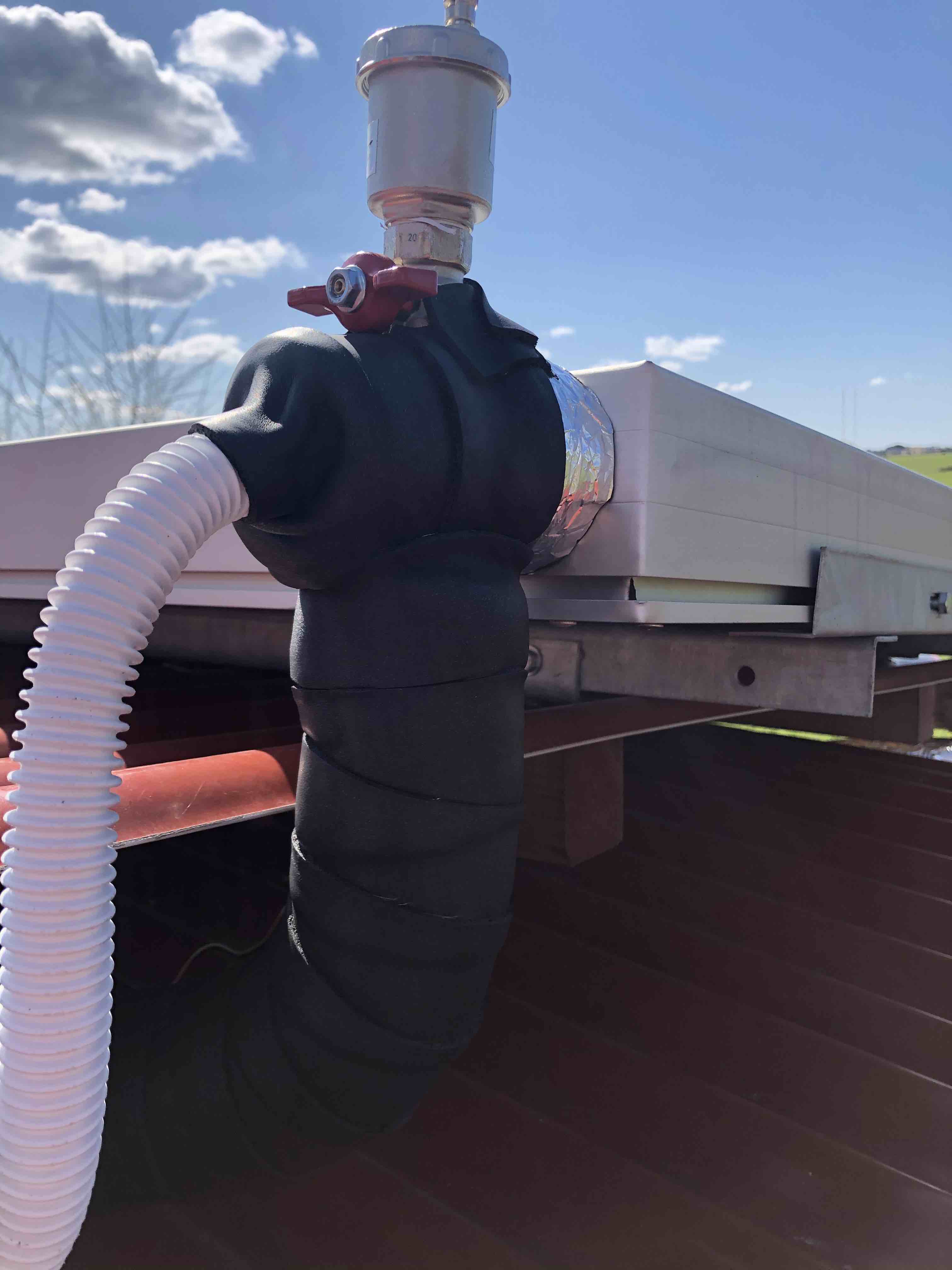

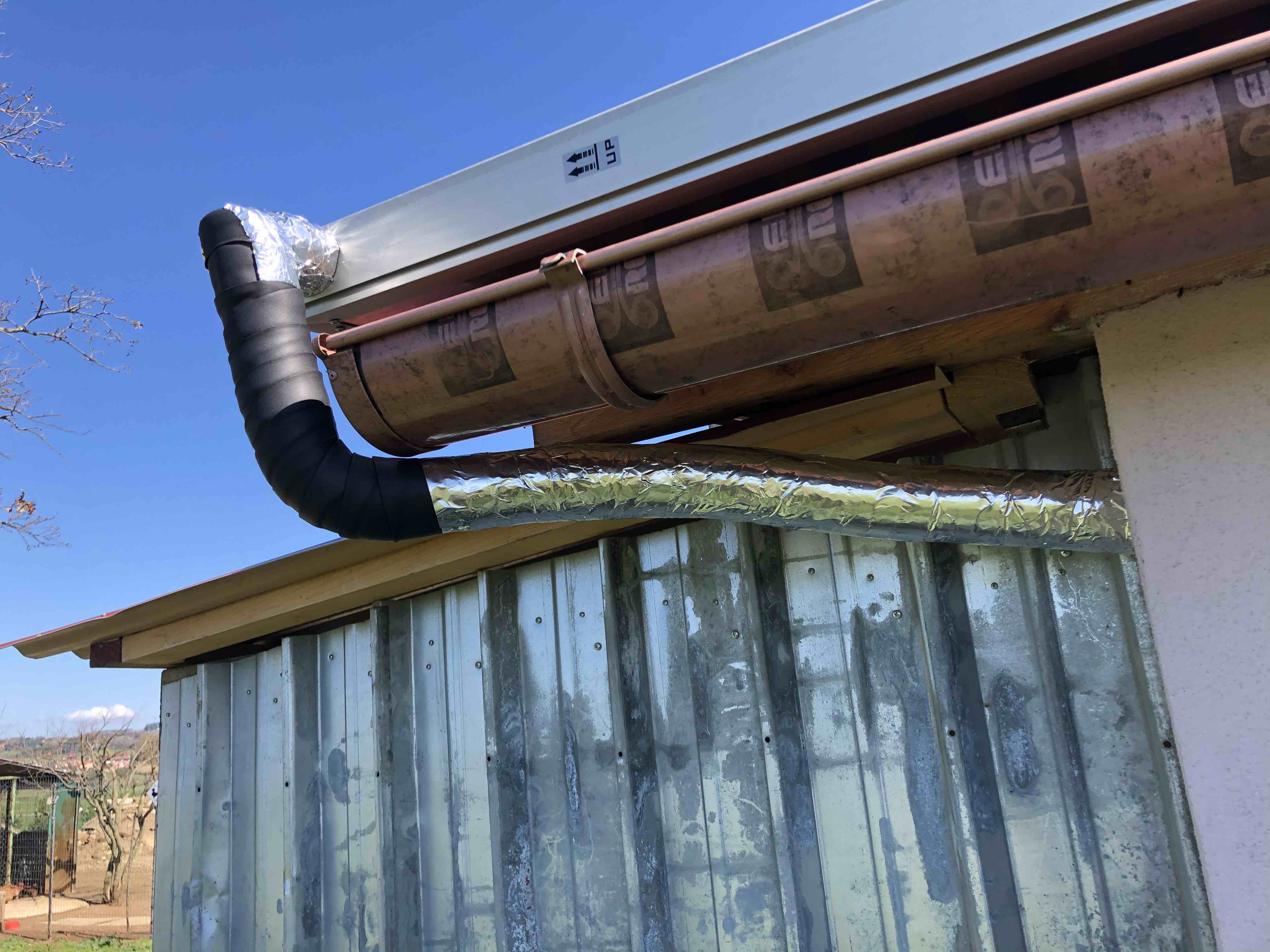

Ecco qualche foto del lavoretto, manca da coibentare l'ultimo tubo del ritorno alla centralina, appena passa sta tempesta covid completerò.

http://www.energialternativa.info/public/newforum/ForumEA/U/1_7.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/2_6.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/3_5.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/4_3.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/5_2.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/6_3.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/7_2.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/8_1.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/9.jpg



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 21/03/2020 16:41:32

bene
come dovrebbe essere

goditi il sole



---------------
