generetore eolico 24 v
FinePagina

donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/06/2016 16:32:17

la parte cerchiata in giallo mi da problemi per fare l'angolo a 45gradi in orizzontale mentre il cilindro porta mozzo mi da problemi per fare l'angolo di 20gradi sulla verticale...
Per non aver problemi mi devo allontanare di 10 cm sempre restando in asse e da li partire facendo il supporto inclinato a 45 gradi
e a 20gradi



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/06/2016 16:45:07

Può essere una soluzione valida se non devo restare in asse ...
Mentre se devo restare in asse farò cosi:
Il pezzo dove ora ho la cerniera recupero solo la parte dove sta la feritoia gli tolgo la cerniera facendo un taglio diritto una volta tolta la cerniera gli saldo una piastra( tipo cone hai detto tu prima facendo il quadratino azzurro) e da quella piastra partira il pezzo a 45 gradi e inclinato di 20 gradi... Cone ma vedi?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/06/2016 16:46:46

Si praticamente ti devi agganciare più indietro. il supporto della coda prima era saldato sulla piastra verticale frontale dove ci sono anche i prigionieri.

Ora dovresti crearti un supporto piano da saldare sul retro in verticale dove cerchiato in giallo.
Puoi tenerti anche più a dx, vicino al foro di unione con la piastra inferiore. Ti agganci li.



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/06/2016 16:51:28

Si in pratica devo creare il supporto da dove partire ... Ma non ho capito se il supporto che vado a creare deve restare in asse con il cilindro porta rotore oppure no



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/06/2016 16:52:19

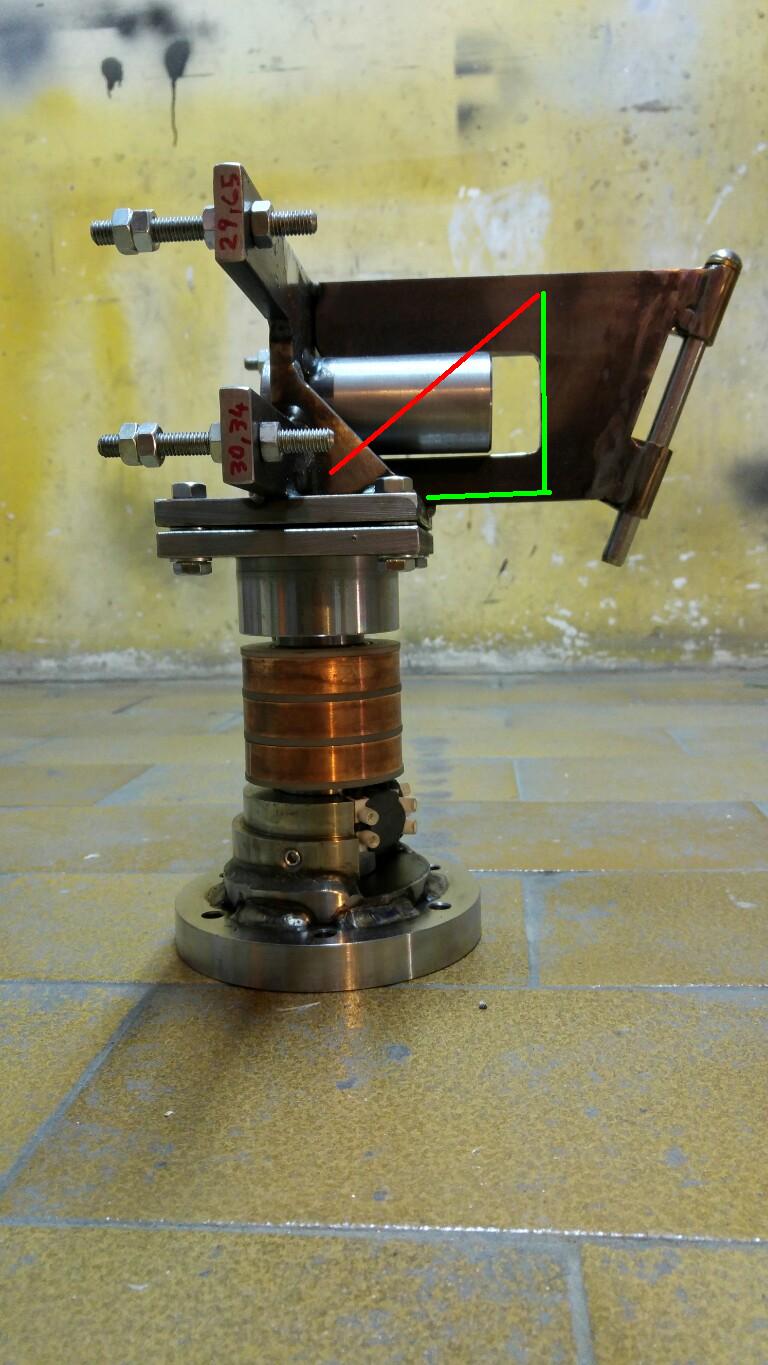

Una prolunga del genere? Per poi agganciarsi con gli angoli giusti?
La linea rossa rappresenta un rinforzo anti flessione.

http://www.energialternativa.info/public/newforum/ForumEA/M/Donato_4.jpg



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/06/2016 16:53:58

All'inizio volevo fare la coda fissa anche per questo adesso stiamo avendo problemi...
L'appetito vien mangiando



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/06/2016 16:57:19

CITAZIONE (donato, 25/06/2016 16:51:28 ) Discussione.php?213678&18#MSG260

Si in pratica devo creare il supporto da dove partire ... Ma non ho capito se il supporto che vado a creare deve restare in asse con il cilindro porta rotore oppure no



Il supporto-prolunga lo fai nella zona dove avevo segnato il cerchio giallo. Non ho idea di quanti cm siano ad occhio sono circa 8.
Dall'ultima foto modificata, la verticale verde rappresenta la tua piastra di appoggio per il supporto coda.
Ti basta una piastra di pochi cm in larghezza.



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/06/2016 16:58:07

Bravo .... ...
Per i rinforzi gia stavo pensando anche a quello.... Anche se per i rinforzi posso ancorarmi come voglio posso pure fare due spicchi e saldarli a desta e a sinistra poi valuto in corso d'opera



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/06/2016 17:00:04

Quindi il supporto-prolunga non devo saldarlo in ?
asse



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/06/2016 17:04:35

Devi saldarlo fuori asse,
Il cerchio giallo è fuori asse del rotore, e leggermente fuori asse del supporto principale LINK



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/06/2016 17:07:45

Il cerchio giallo é fuori asse di 45/50 millimetri circa va bene?



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/06/2016 17:11:08

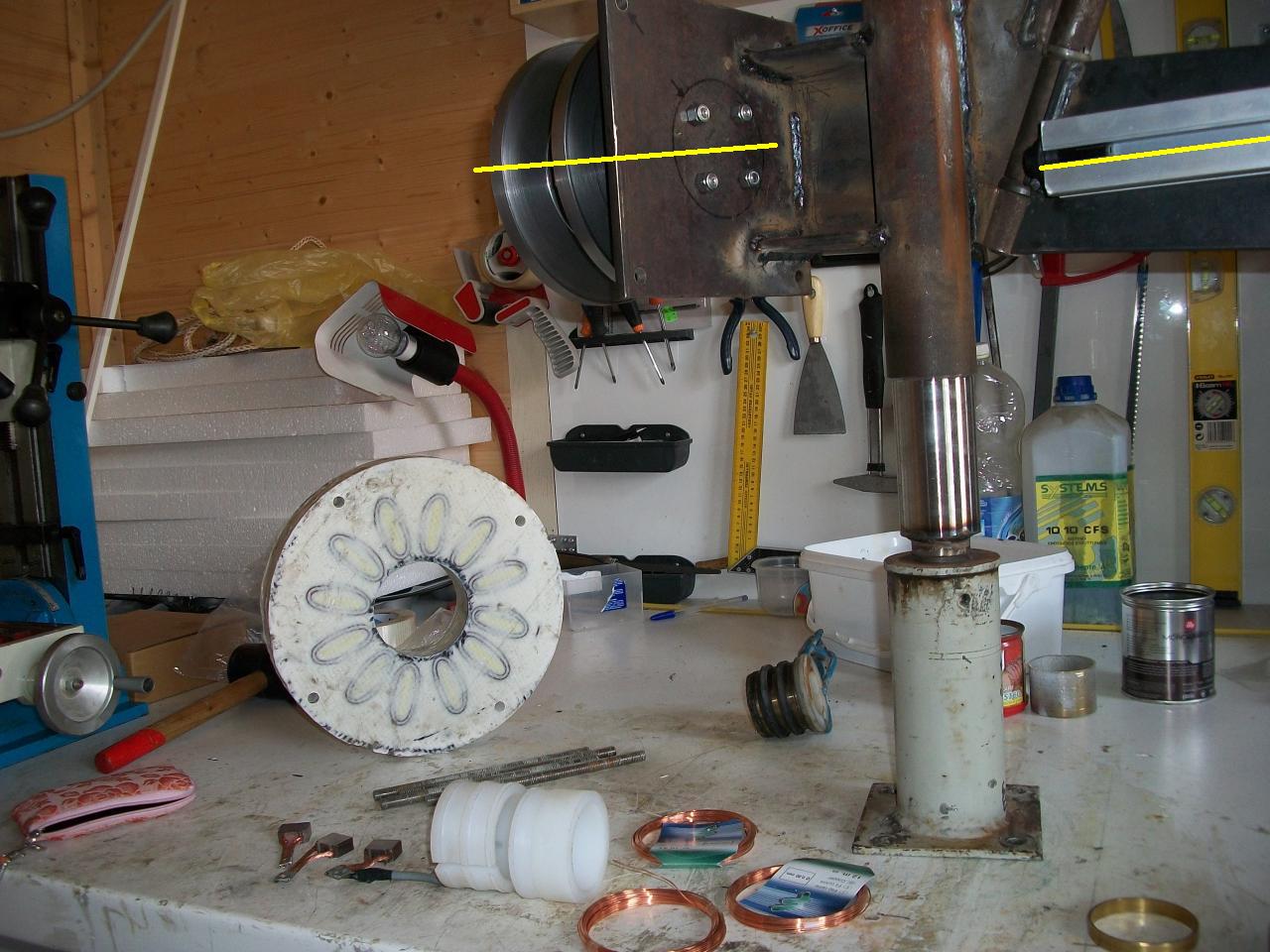

Prima di fare le saldature definitive, controlla se la coda provvisoria rimane in equilibrio posizionandosi parallela alla linea dell'asse del rotore come nelle linee gialle della foto:

http://www.energialternativa.info/public/newforum/ForumEA/M/Donato_5.jpg



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/06/2016 17:12:50

CITAZIONE (donato, 25/06/2016 17:07:45 ) Discussione.php?213678&18#MSG267

Il cerchio giallo é fuori asse di 45/50 millimetri circa va bene?


si va bene



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/06/2016 17:18:39

Quindi il centro del rotore deve stare sulla stessa linea del centro della coda anche se non stando sullo stesso asse?



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/06/2016 17:20:51

Comunque io prima di saldare i pezzi faccio vedere a te
