generetore eolico 24 v
FinePagina

righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/06/2016 17:23:44

CITAZIONE (donato, 25/06/2016 17:18:39 ) Discussione.php?213678&18#MSG270

Quindi il centro del rotore deve stare sulla stessa linea del centro della coda anche se non stando sullo stesso asse?


Esatto, si devono trovare su piani paralleli in verticale, punto di equilibrio LINK



---------------
Chi non si indebita fa la rabbia degli usurai



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 26/06/2016 01:22:02

Che impiccio sta coda... Quasi quasi pi facile fare tutto il resto !!!

Solo una cosa non ho capito: tutto questo (disassamento, 45, 20, etc) a cosa serve ??? Rispetto a una coda fissa che differenza c' ?

Elix



---------------
C' un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 26/06/2016 09:47:42

credo che serve per far girare di traverso le pale quando il vento troppo forte,in modo che non si rompano



Modificato da inventoreinerba - 26/06/2016, 10:13:37


donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 26/06/2016 11:41:22

A quanto ho capito serve a girare di traverso il rotore a una determinata velocit di vento in modo da limitare i danni meccanici ed elettrici poi qualcuno che ne sa piu di noi pu darci conferma o meno



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 26/06/2016 11:43:18

CITAZIONE (BellaEli, 26/06/2016 11:41:22 ) Discussione.php?213678&19#MSG273

Che impiccio sta coda... Quasi quasi pi facile fare tutto il resto !!!

Solo una cosa non ho capito: tutto questo (disassamento, 45, 20, etc) a cosa serve ??? Rispetto a una coda fissa che differenza c' ?

Elix


Si proprio un impiccio.... La notte si pensa di giorno si mette in opera
CHE MALATTIAAAA



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 26/06/2016 13:21:26

CITAZIONE (BellaEli, 26/06/2016 01:22:02 ) Discussione.php?213678&19#MSG273

Che impiccio sta coda... Quasi quasi pi facile fare tutto il resto !!!

Solo una cosa non ho capito: tutto questo (disassamento, 45, 20, etc) a cosa serve ??? Rispetto a una coda fissa che differenza c' ?

Elix


Quoto in pieno... questa la parte pi difficile, assieme alle pale ovviamente.

Il sistema che ho adottato e simile a quello realizzato da Hug Piggot.
Si differenzia nel fatto che la coda pieghevole che ho realizzato si "piega" sia a dx che a sx.
Perch tutto questo?
Il perch basta analizzare i progetti di Piggot, funzionali ma meccanicamente non mi soddisfacevano.
Nei progetti Piggot, il punto di equilibrio non in linea con il rotore.
Quando la coda piega, al ritorno in linea ha come un blocco meccanico o un fermo. Il vero punto di equilibrio molto pi spostato verso l'esterno. Vedere linea verde nell'immagine

http://www.energialternativa.info/public/newforum/ForumEA/M/furl1_cp.png



Se ci sta un cambio di direzione brusco tipo destra sinistra e destra nuovamente, tipo lo slalom di uno sciatore per intenderci, la coda sbatte con forza in questo fermo e crea delle vibrazioni che si trasmettono alla struttura.
Queste vibrazioni se portate all'estremo, in condizioni di vento forte sono micidiali per le pale.

Nel sistema che ho adottato riassunto in queste 3 immagini:

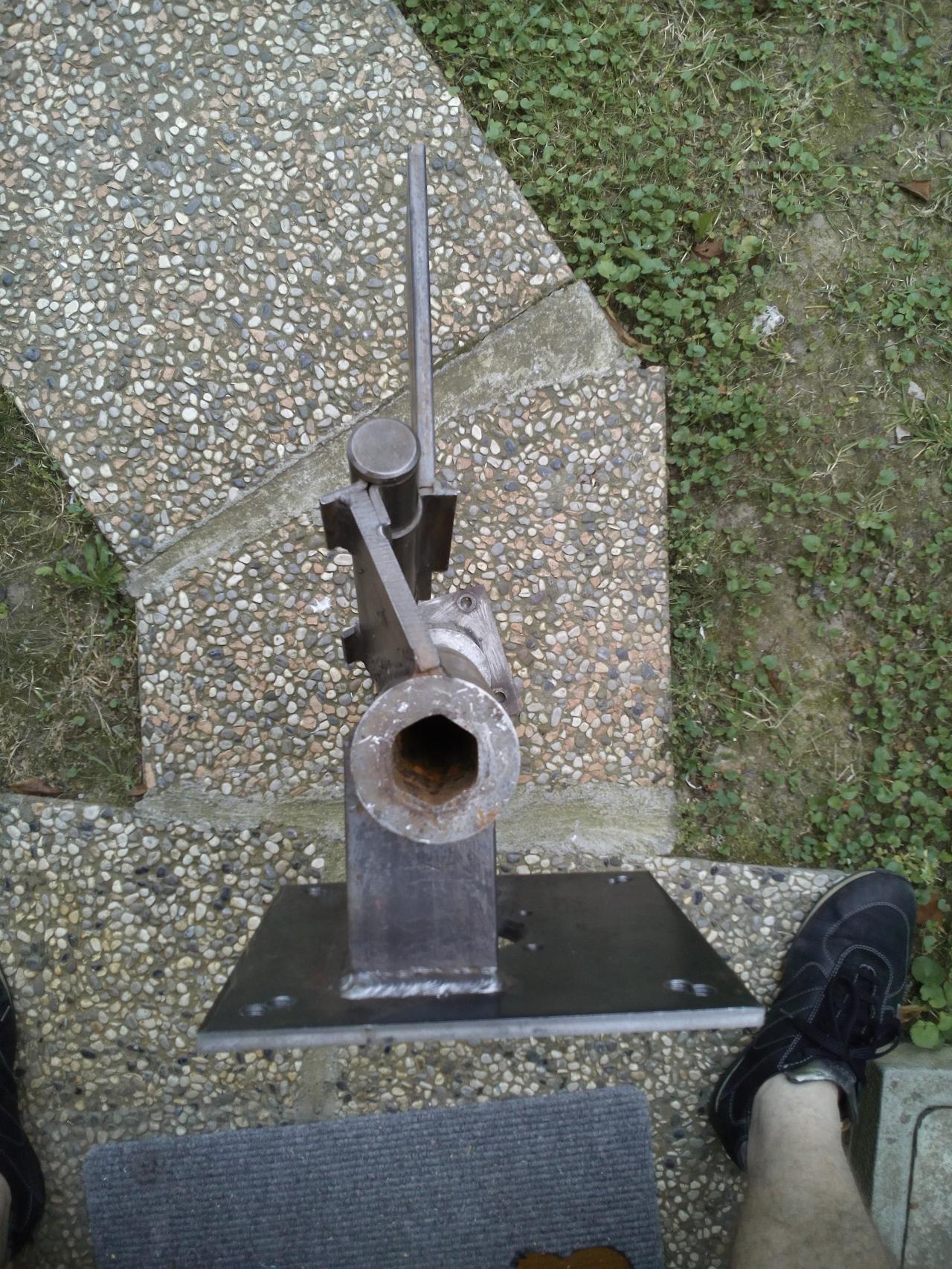

Punto di equilibrio:

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160626_112311.jpg

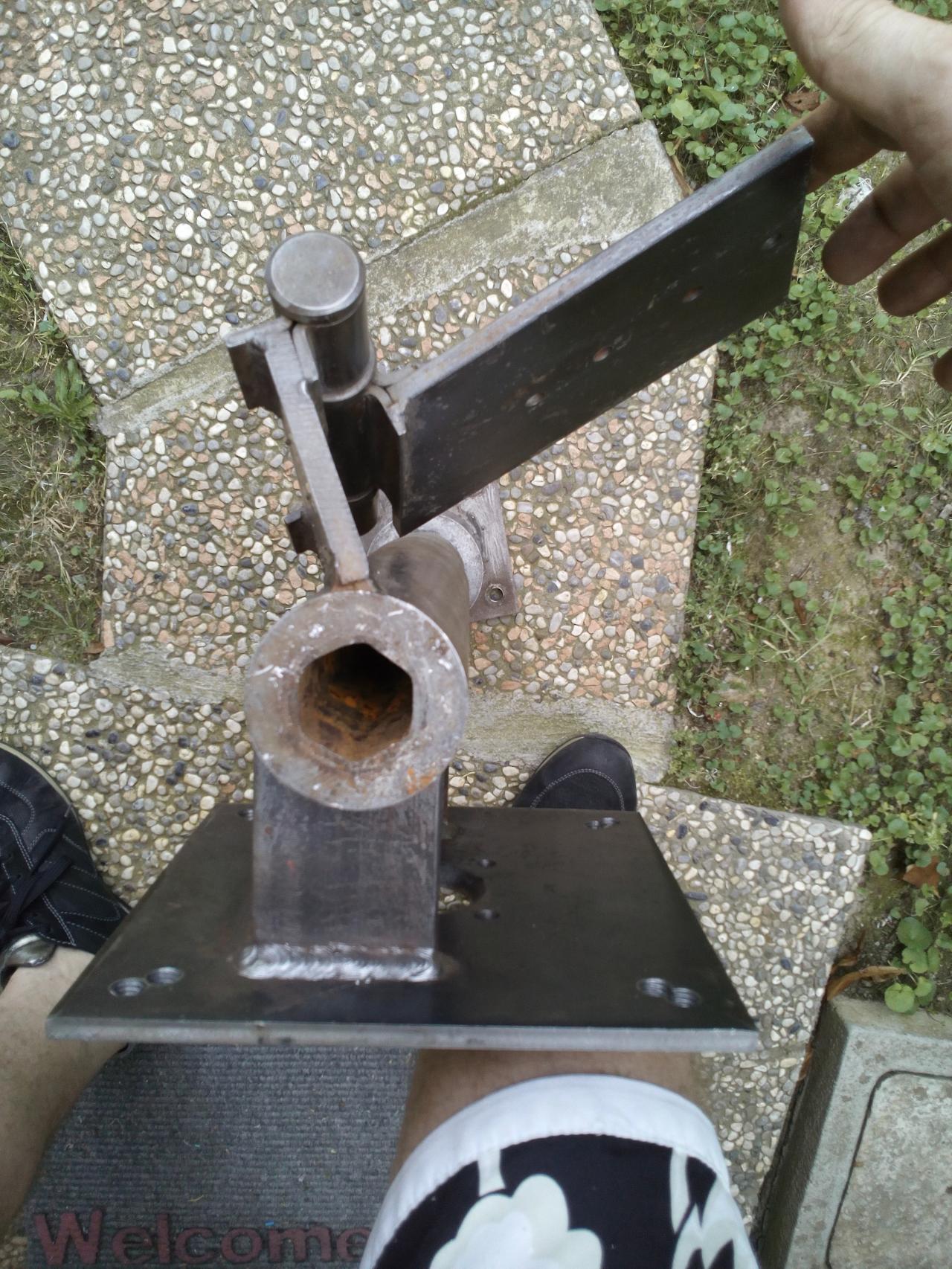

Piega in fase di protezione con sollevamento della coda:

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160626_112341.jpg

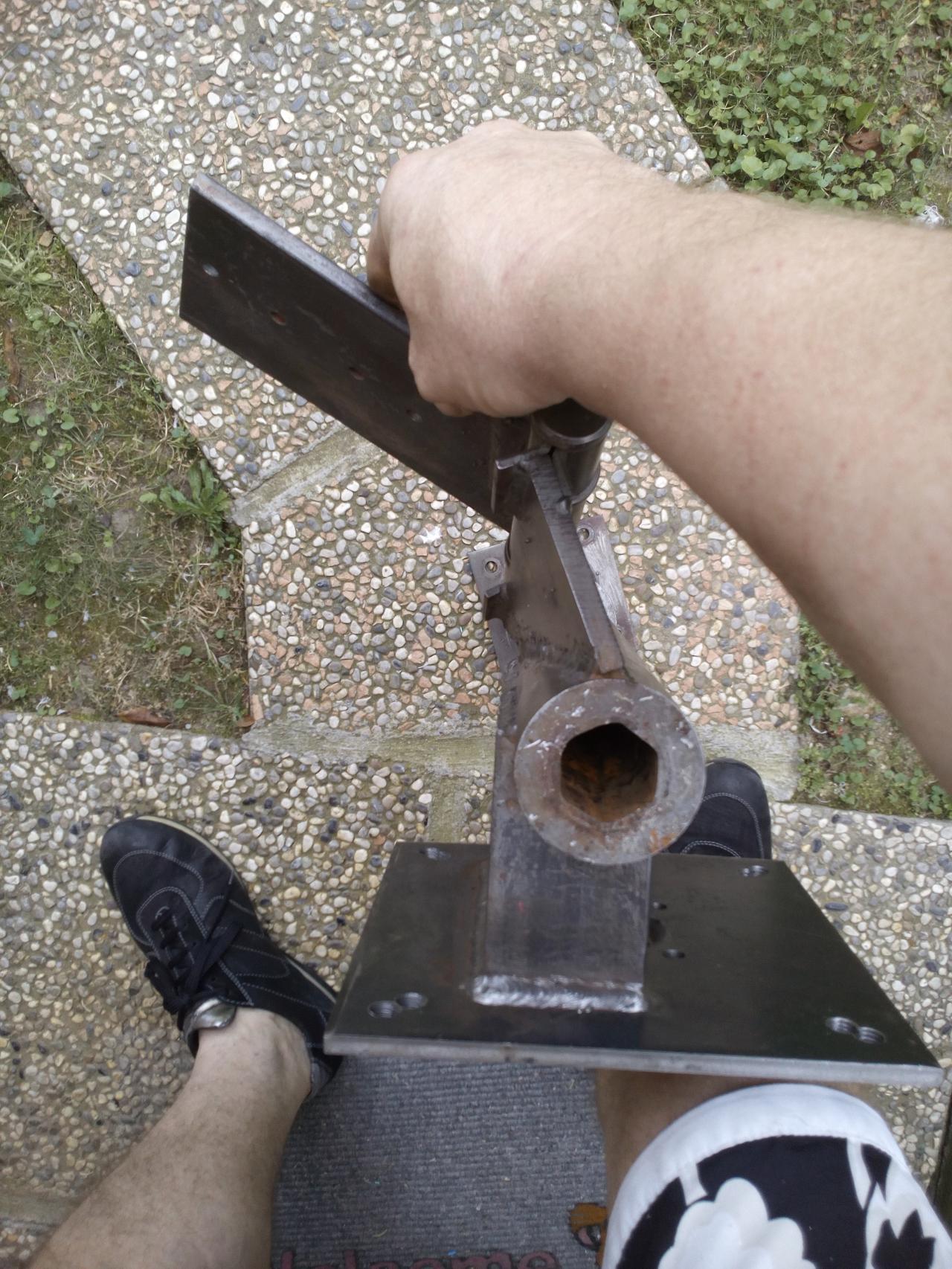

Rientro in caso di cambio repentino di direzione senza il colpo di frusta sempre con sollevamento coda:

http://www.energialternativa.info/public/newforum/ForumEA/M/IMG_20160626_112349.jpg



Guardate questo video, non assomiglia alla soluzione che ho adottato?



Modificato da righetz - 26/06/2016, 13:24:26


---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/06/2016 19:51:00

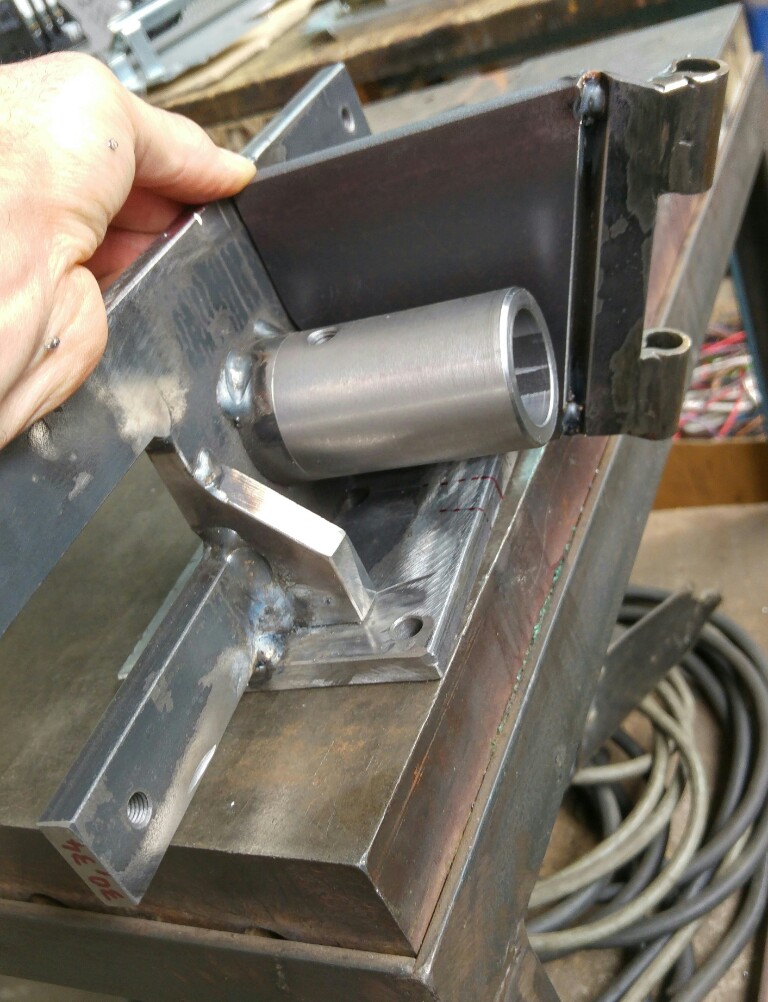

Dopo molti chiarimenti e sbagli spero di non aver sbagliato ancora .... Adesso tutto ancora senza saldare in modo da poter modificare



Immagine Allegata: 20160627_133038_HDR~2-768x1002.jpg

ForumEA/M/20160627_133038_HDR~2-768x1002.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/06/2016 19:55:39

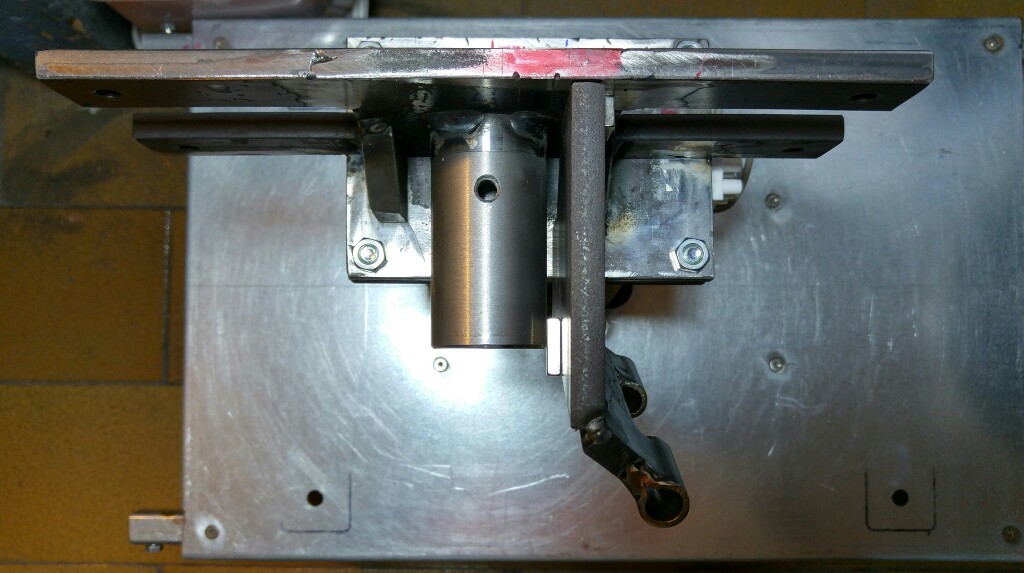

Come consigliato da righetz ho dissaldato il supporto del rotore dalla piastra e l'ho spostato di 15 millimetri verto sinistra dal centro dell asse verticale mentre il supporto prolunga cerniera verr fissato a 15 mm verso destra sempre partendo dall'asse verticale



Immagine Allegata: 20160627_193544_HDR~2-1024x573.jpg

ForumEA/M/20160627_193544_HDR~2-1024x573.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/06/2016 19:56:49

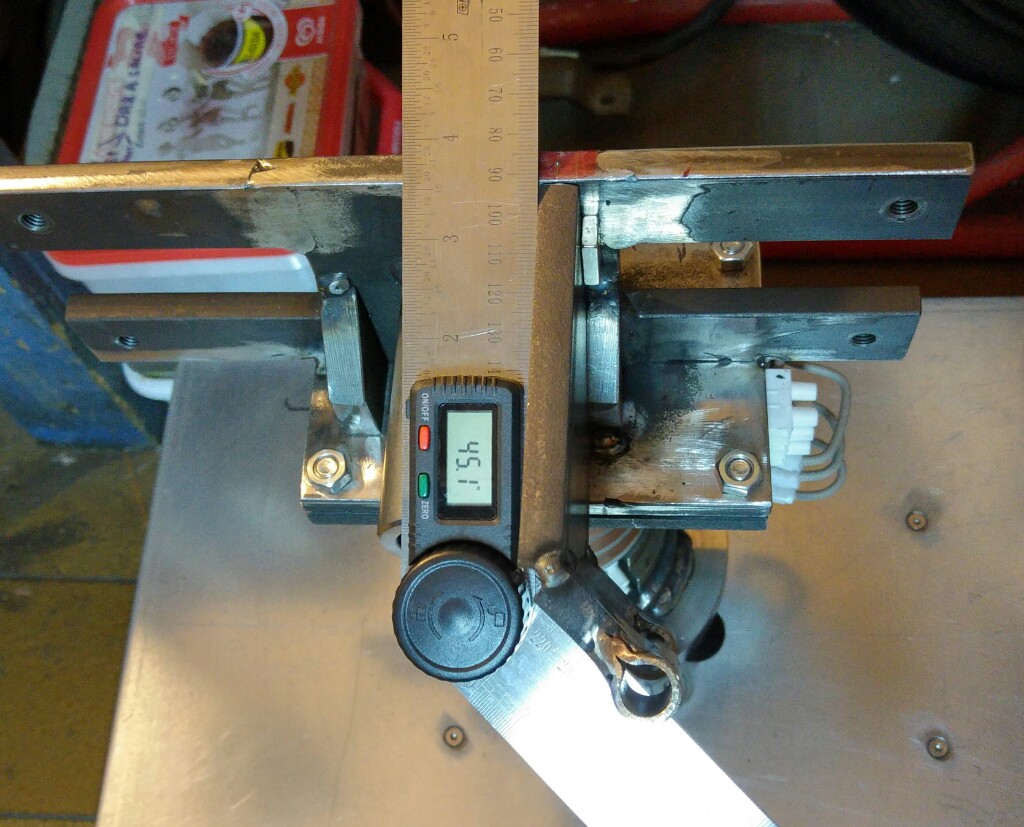

Nella foto si vede l'angolo da 45 gradi



Immagine Allegata: 20160627_193222_HDR~2-1024x827.jpg

ForumEA/M/20160627_193222_HDR~2-1024x827.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/06/2016 19:57:51

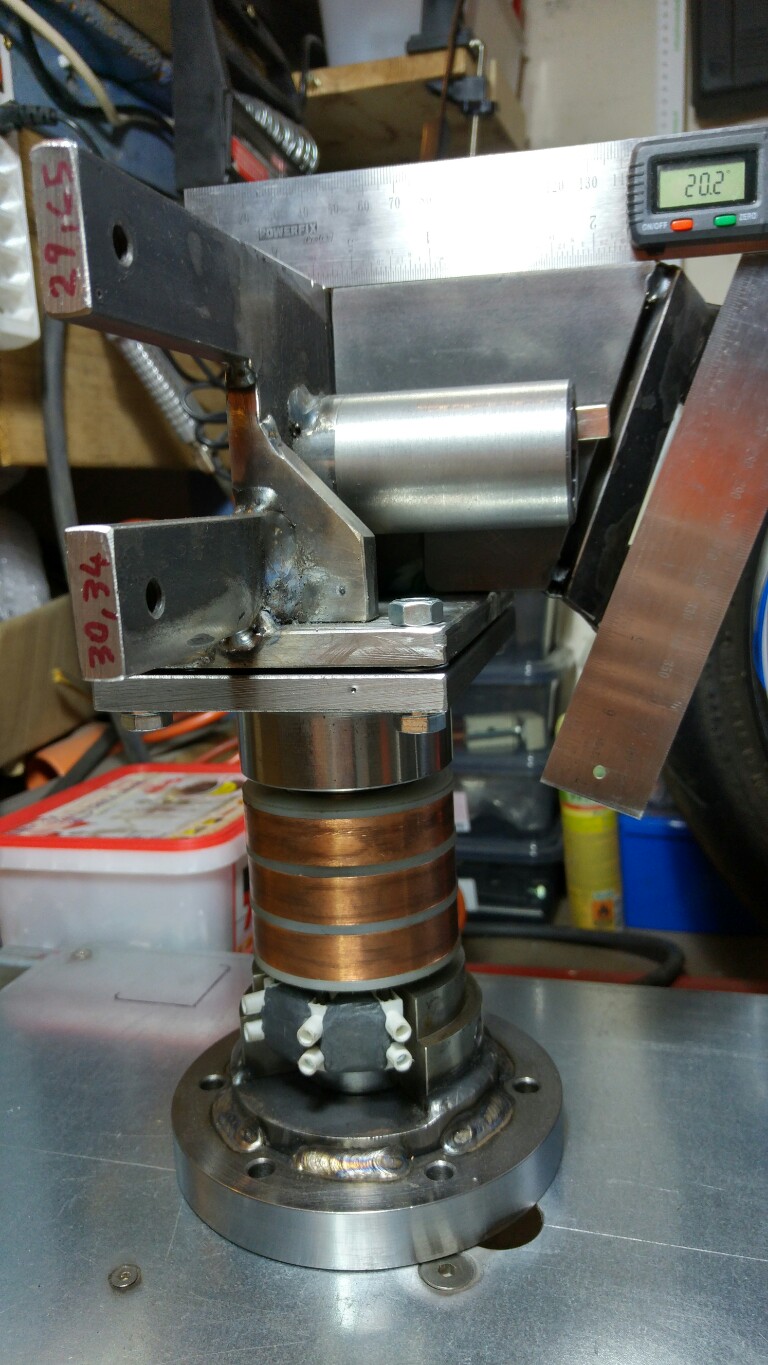

E questo l'altro angolo di 20 gradi....

Speriamo bene



Immagine Allegata: 20160627_193508_HDR-768x1365.jpg

ForumEA/M/20160627_193508_HDR-768x1365.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/06/2016 19:58:54

Righetz dammi buone notizie



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 27/06/2016 20:37:05

CITAZIONE (donato, 27/06/2016 19:58:54 ) Discussione.php?213678&19#MSG282

Righetz dammi buone notizie


manca ancora un angolo a 20 e poi fatta!

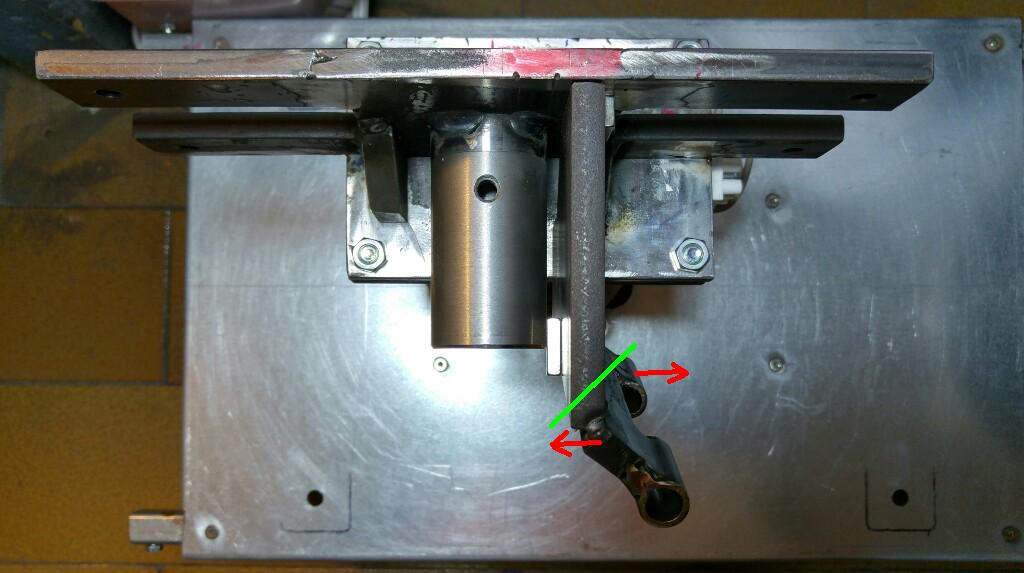

Visto dall'alto gli manca l'inclinazione di 20 linea verde.
Il primo anello superiore deve andare leggermente a sx freccia rossa
Il secondo, quello sotto leggermente a dx freccia rossa
In totale 20. Questo angolo quello che permette il sollevamento della coda ambo il lati.

http://www.energialternativa.info/public/newforum/ForumEA/M/Donato_6.jpg



Questo il mio sistema di furling collaudato:



Modificato da righetz - 27/06/2016, 20:42:27


---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 27/06/2016 20:53:14

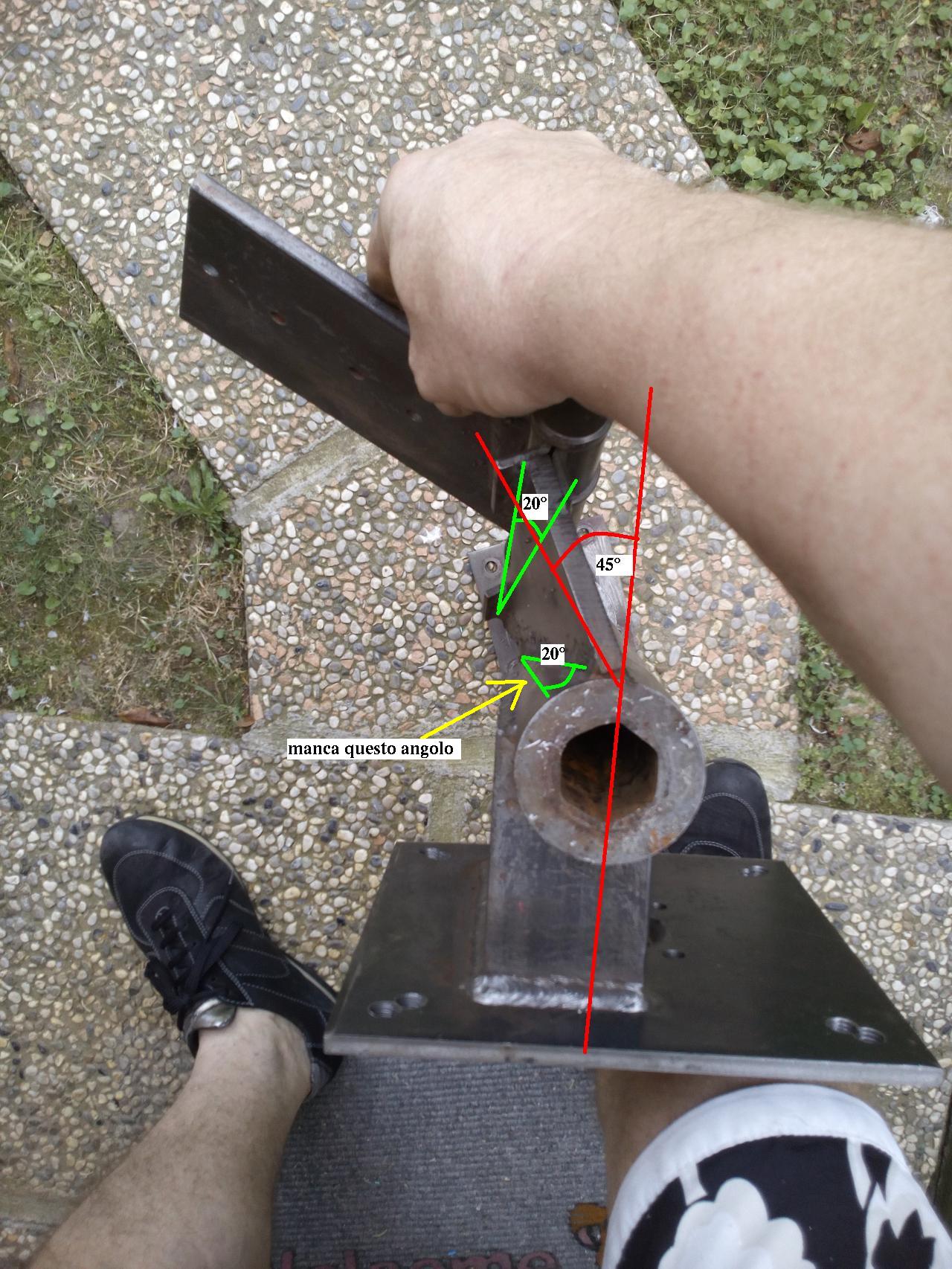

Riepilogando i 20 della cerniera rivolti all'indietro sono ok
I 45 laterali sono ok
I 20 gradi di inclinazione di tutto il gruppo sulla verticale manca.

http://www.energialternativa.info/public/newforum/ForumEA/M/Donato_7.jpg



Il sistema piuttosto complicato da spiegare e probabilmente anzi sicuramente non sono stato chiaro nel renderlo comprensibile



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/06/2016 21:08:58

No no tu sei bravo e rendi comprensibile il tutto con foto disegni e spiegazioni....

Allora sto al 50%....

Ci RIUSCIREMO



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/06/2016 21:12:35

Quindi a me basterebbe saldare il supporto prolunga invece di metterlo a 90 gradi lo dovrei saldare a 20 gradi.... Appena posso abbozzzo e metto la foto per capirci meglio
