Il_Salentino
| Inviato il: 03/06/2016 12:17:37
|
Nel salutare tutti gli appassionati e gli esperti del forum, torno a sottoporre un quesito agli appassionati ed esperti.
Ho un impianto ad isola ormai da 3 anni costituito da 18 pannelli amorfi da 75W collegati ad un regolatore tristar nel tempo ho aggiunto altri 24 pannelli da 230w collegati a grupi di 6 a 4 regolatori da 30A 24v. L'anno scorso ho acquistato un inverter di nuova generazione modello mp solar da 2400w al quale avevo collegato 6 pannelli e configurato l'impianto con i 2 inverter.
Sin qui tutto ok tranne il fatto che, forse per mia ignoranza, non avevo settato bene l'inverter, e quando l'assorbimento superava i 2000W l'inverter si bloccava e dovevo spegnere l'inverter e riaccenderlo dopo perchè ripartisse. La cosa mi ha infastidito ed ho staccato l'inverter ritornando al max power da 3000w. Ora però avendo installato l'inverter presso un mio parente e con l'ausilio di un manuale in italiano ho settato correttamente l'inverter in modo che se l'assorbimento dell'abitazione supera i 2400w l'inverter non va in errore, ma bypass a line mode e ritorna in battery mode quando le batterie superano i 25V, ho deciso di cambiare il mio inverter, acquistarne 1 da 5000w ma non essendoci 1 inverter di quella potenza a 24v, sono costretto, gioco forza, a passare a 48V.
Scusatemi per la lungaggine, ma dovevo spiegare il motivo della mia domanda.

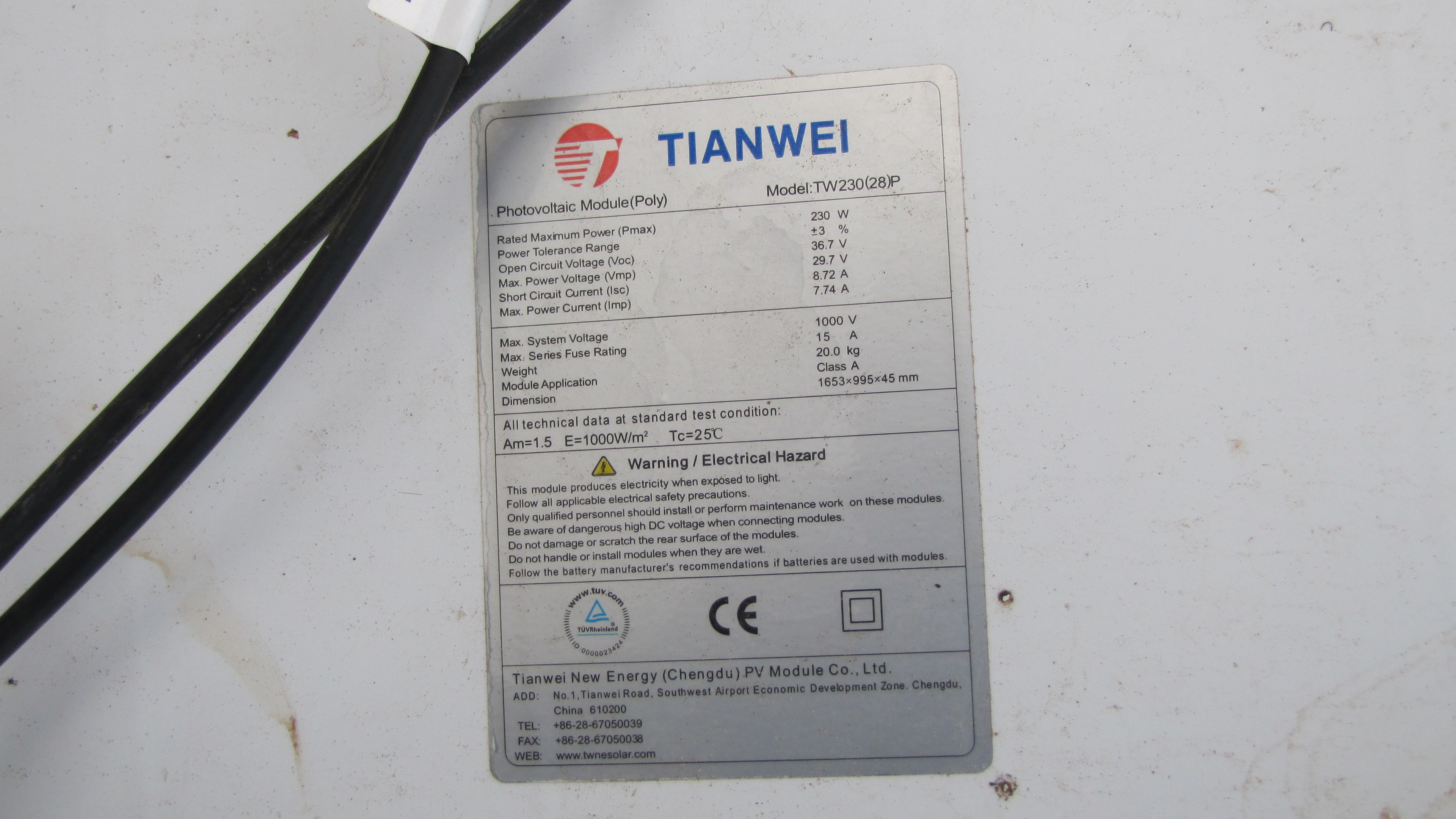

1) quanti pannelli, dei quali allego immagine, posso collegare all'inverter da 5000w che indica sul manuale: Tensione massimo a circuito chiuso della stringa fotovoltaica 52-66 VAC?.
Nel ringraziare anticipatamente tutti quelli che volessero darmi una mano,
saluto
Francesco
Immagine Allegata: IMG_9856.JPG
Modificato da Il_Salentino - 03/06/2016, 12:29:28
--------------- 1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah 1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah 1 generatore eolico da 1000W autocostruito. Boiler Ariston 150l
| |
| | eliafino
| Inviato il: 03/06/2016 14:28:53
|
Salve Francesco,
puoi metterne soltanto uno, perché con 2 in serie arrivi a 36,7Voc*2= 73,4Voc
però credo che farai fatica a ricaricare batterie da 48V...
che regolatore hai?
--------------- Impianto Fotovoltaico "eliafino" in Tempo Reale. http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino
| | | | Il_Salentino
| Inviato il: 04/06/2016 15:11:37
|
Caro eliafino forse non mi sono spiegato bene; io ho 4 stringhe di 6 pannelli in parallelo che formano sempre 29,7 volt ma 48A; con questo collegamento, poichè i pannelli non sono nuovi, non ho problemi con regolatori di carica 28V 30A. Come ho anticipato all'inverter 3000VA 2400W che avevo montato avevo comunque collegato 6 pannelli. Volendo cambiare con un inverter da 5000VA 4000W volevo sapere quanti pannelli in parallelo reggerebbe questo nuovo inverter tenendo conto dei valori indicati sul manuale e che ho riportato sopra. Il venditore al quale ho chiesto un preventivo mi ha consigliato un 6000VA MPPT al quale posso collegare sino a 6 KW di pannelli e passare tutto a 48V.
Un saluto ed un ringraziamento
Franco
--------------- 1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah 1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah 1 generatore eolico da 1000W autocostruito. Boiler Ariston 150l
| | | | eliafino
| Inviato il: 06/06/2016 11:29:15
|
Ciao Franco,
devi vedere il limite in ingresso del regolatore di carica.
Se mi dici che il limite Voc è 52-66V puoi connettere solo un pannello, mettendo in parallelo tutti gli altri.
--------------- Impianto Fotovoltaico "eliafino" in Tempo Reale. http://www.eliafino.it:3000/d/solare/impianto-fotovoltaico-eliafino
| | | | Il_Salentino
| Inviato il: 03/07/2016 16:09:26
|
Caro Eliafino,
il limite Voc si è rivelato superiore 105 Voc percui ho montato 12 pannelli in parallelo che danno 66 V e poichè l'inverter ha un regolatore da 50A regge bene i 12 pannelli che hanno un amperaggio di 8,72, ma non raggiungono mai il 100% della produzione.
L'impianto sta funzionando. Spero solo di ottenere il massimo.
Ciao
--------------- 1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah 1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah 1 generatore eolico da 1000W autocostruito. Boiler Ariston 150l
| | | | eliafino
| Inviato il: 03/07/2016 22:11:46
|
Ottimo!
Buona produzione
