righetz
| Inviato il: 11/09/2016 11:38:21
|
Probabile che abbia commesso qualche errore o nella descrizione oppure anche un errore dovuto a varie modifiche ed adattamenti.
Per collegare il sensore anemometro basta scegliere anche altri piedini digitali liberi ad esempio il 9 e dichiararlo nel setup del codice e nelle variabili.
--------------- Chi non si indebita fa la rabbia degli usurai
| |
| | donato
| Inviato il: 11/09/2016 12:02:17
|
ecco dove sono arrivato. va bene fino ad ora? adesso dove collego il sensore?
il piedino libero sia della resistenza e sia del condensatore dove vanno collegati?
Immagine Allegata: PROVA CON KICAD.pdf | | | | righetz
| Inviato il: 11/09/2016 12:36:14
|
non e scaricabile l'allegato....
.... ho controllato il codice in effetti il pin 6 è assegnato sia per lcd che per il sensore.
basta semplicemente modificare la riga:
#define sensor 6
con la nuova riga
#define sensor 8
in questo modo il pin assegnato al sensore diventa il n° 8 e togliamo il doppione
Modificato da righetz - 11/09/2016, 12:39:20
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | donato
| Inviato il: 11/09/2016 13:58:44
|
spero che stavolta si vede il file
| | | | righetz
| Inviato il: 13/09/2016 20:29:13
|
Ok ho preso il file e ho dovuto convertirlo in formato pdf con dei tool on-line.
Purtroppo il formato oxps non è compatibile con nessun programma in uso da me.
Ho modificato l'immagine con degli scarabocchi .
Molti collegamenti con quel tipo di display non servono in quanto è una schedina con la piedinatura maschio che si infila sopra la piedinatura femmina di arduino uno.
L'alimentazione si stabilizza a 5 volt e il negativo dei 5 volt va in comune con il negativo delle batterie che alimentano il sensore.
Il potenziometro non serve, è già incluso nella schedina.
Se hai già ordinato la schedina con il display, devi cercare le librerie della saintsmart dove ci sono i comandi per gestire la pulsantiera e pilotare la schedina con i piedini corretti.
Questa è la libreria da scaricare e inserire nella cartella libraries dove si scompatta il programma arduino ide
http://www.energialternativa.info/public/newforum/ForumEA/M/LCD_Sainsmart.zip
A dimenticavo, per i novizi come noi prova a giocare con questo programma gratuito: LINK
Modificato da righetz - 13/09/2016, 20:36:12
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | donato
| Inviato il: 13/09/2016 21:55:53
|
ops non ne ho azzeccato uno... che figurccia | | | | righetz
| Inviato il: 13/09/2016 22:00:41
|
Prova ad immaginare quando mi capitò di collegare il mio primo arduino e tutto ok! Si si come no!
Una bella fumata
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | donato
| Inviato il: 13/09/2016 22:07:21
|
ho scaricato la libreria saintsmart e l'ho gia salvata nelle librerie dell programma arduino ide
i piedini della resistenza e del condensatore vanno messi sul pin gnd gia in uso con i negativi in comune? | | | | righetz
| Inviato il: 13/09/2016 22:09:35
|
CITAZIONE
i piedini della resistenza e del condensatore vanno messi sul pin gnd gia in uso con i negativi in comune?
Esattamente, servono per fare un poco da filtro.
Dimenticavo, probabilmente qualche riga iniziale del codice sarà da cambiare per adattare il tutto al tuo tipo di display
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | donato
| Inviato il: 13/09/2016 22:14:53
|
allora forse sono gia stato fortunato che mi hai detto come fare.
si ma comunque non ho ancora collegato niente quindi meglio non cantar vittoria sto aspettando che arrivi la scheda lcd e poi svampo tutto | | | | donato
| Inviato il: 13/09/2016 22:16:23
|
poi quando arriva la scheda vedo un po se son capace di collegarla ma prima di dar fuoco chiedo approvazione del forum | | | | righetz
| Inviato il: 13/09/2016 22:28:44
|
Prima di dar fuoco alle polveri facciamo funzionare il display con il suo programmino di esempio all'interno del file .zip che hai scaricato prima.
Poi passiamo a modificare il codice per la lettura del sensore anemometro con relativo test ruotandolo anche a mano. Arduino è molto più sesibile della centralina originale.
Modificato da righetz - 13/09/2016, 22:48:55
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | donato
| Inviato il: 13/09/2016 22:47:15
|
va bene nell' attesa cerco dí giocare un po con il programma che mi hai consigliatograzie | | | | donato
| Inviato il: 25/09/2016 11:05:00
|

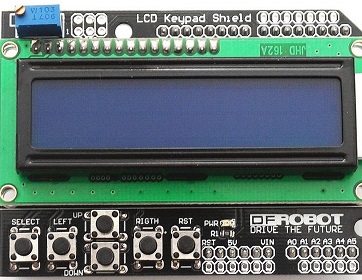

buongiorno ragazzi finalmente lo schermo lcd e arrivato e si tratta di questo in foto .
ed essendo plug e play una volta montato lo schermo su arduino non mi erano piu porte libere pero lo schermo porta dei fori su cui ho saldato dei piedini(credo ce si possa fare... correggetemi dove sbaglio ) ed ho iniziato a collegare il tutto come da schema postato da righetz
Immagine Allegata: lcd con pulsantiea.jpg | | | | donato
| Inviato il: 25/09/2016 11:10:21
|

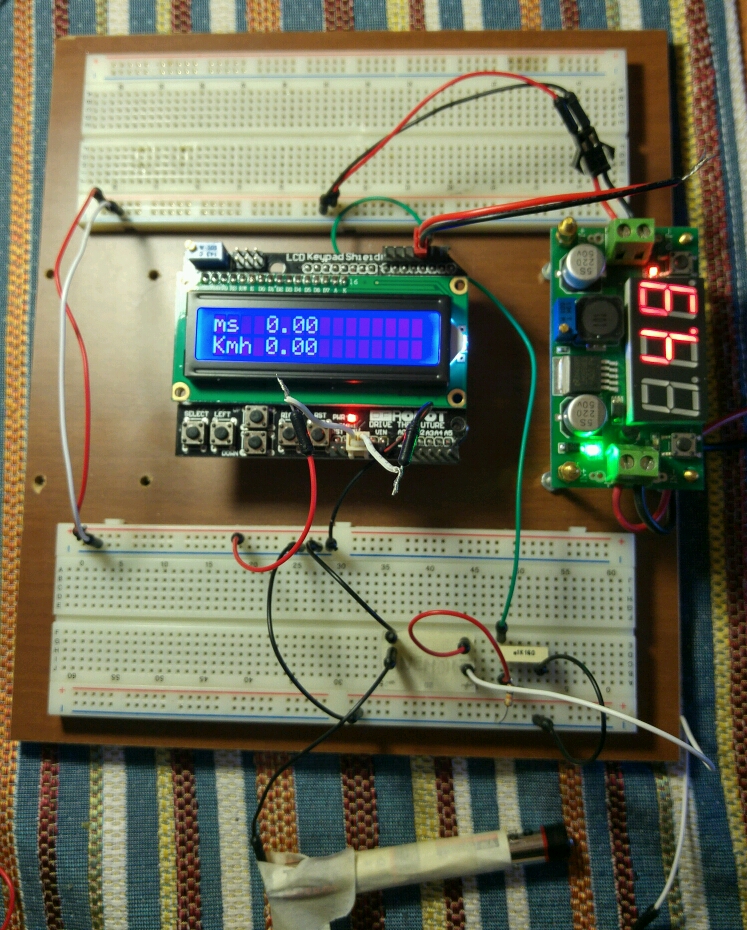

Ecco come ho collegato il tutto
Immagine Allegata: 20160925_103616_HDR_crop_747x930.jpg | |
| | |
|
