righetz
| Inviato il: 26/09/2016 22:24:47
|
Il positivo alimentazione sensore va al pin 3 il negativo massa comune.
All'apertura e chiusura del circuito di alimentazione del sensore, in questo caso le batterie con 3,2 volt, nel display si deve vedere il valore rilevato
--------------- Chi non si indebita fa la rabbia degli usurai
| |
| | donato
| Inviato il: 26/09/2016 22:27:25
|
ecco arcano svelato i piedini che ho saldato sulla scheda dell lcd non vanno su gli stessi di arduino... adesso ho provato a far contatto direttamente sulle saldature del piedino 3 di arduino e mi esc ms inf 20
kmh inf.93 | | | | righetz
| Inviato il: 26/09/2016 22:27:50
|
Con un cavetto vai subito dopo in piedino 13 c'è il gnd come nella mia foto, deve funzionare.
A meno che il piedino 3 non sia riservato per la schedina lcd
Prova a cambiare con il piedino 10 come ingresso e modifica il codice
#define Sensor 10
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | donato
| Inviato il: 26/09/2016 22:39:41
|
sto guardando lo schermo lcd da sotto e vedo che il pin 0,1,2,3 non hanno nessuna pista poi il4,5,6,7,8 hanno delle piste che portano al lcd,poi il 9 ,10,11,12 sono senza piste e il 13 ha una pista adesso devo solo vedere se i piedini che ho saldato dei fori del lcd comunicano con qualche piedino o sono posticci | | | | donato
| Inviato il: 26/09/2016 22:50:10
|
per adesso ho risolto facendo un ponticello con un filo di rame tra il piedino 3 di arduino e il piedino 3 dello schermo ho provato a fare il conttto con due batterie e non cambiava niente poi ne ho messo 3 e funziona!!!!!!! | | | | donato
| Inviato il: 26/09/2016 22:54:11
|

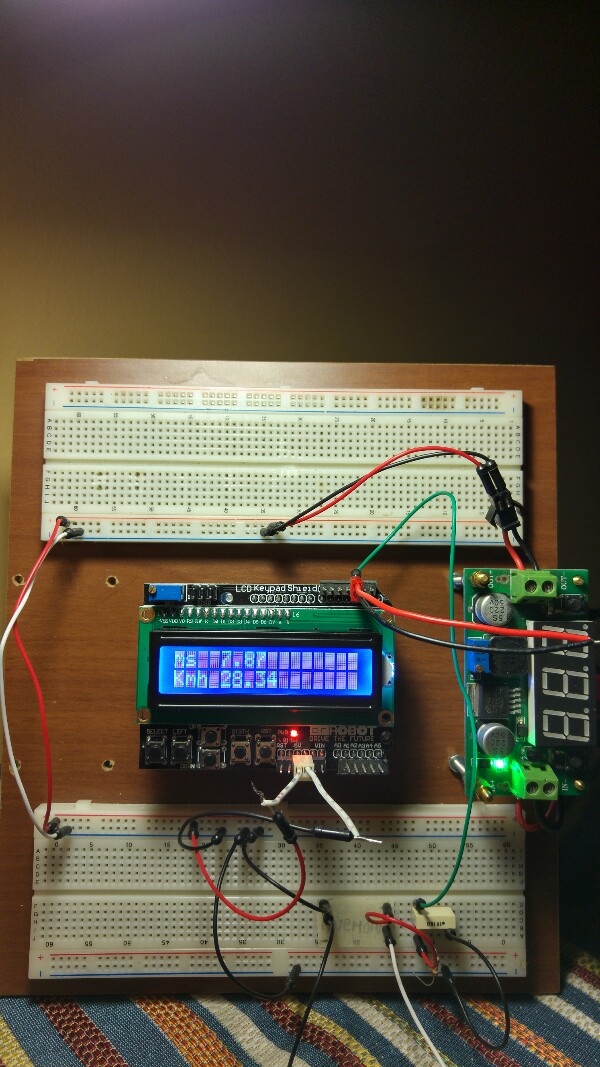

Prova funzionante con 3 batterie da 1.2volt
Immagine Allegata: 20160926_225112_HDR-600x1067.jpg | | | | righetz
| Inviato il: 26/09/2016 23:13:00
|
bene, ottimo lavoro
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | donato
| Inviato il: 26/09/2016 23:47:10
|
come sempre tu la mente io le mani.... ma sempre farina del tuo sacco | | | | donato
| Inviato il: 29/09/2016 22:30:48
|
ciao ragazzi oggi ho provato a collegare l'anemometro all'arduino ma purtroppo la tensione che esce dal sensore dell'anemomero è troppo bassa e non viene letta da arduino ho provato a sostituire le batterie all' anemometro e la tensione d'uscita è salita a 2,7 volt misurata con il tester a questo punto ho ricollegato il tutto ad arduino e ancora niente.
poi ho provato a mettere in serie una batteria da 1,5 volt al usita del sensore e non è cambiato nulla , a questo punto ho collegato un altra volta solo il positivo e il negativo del sensore ad arduino e in parallelo ho collegato il tester e girando l'anemometro non segnava niente , ho tolto di nuovo arduino dal sensore ed ho lasciato solo il tester e facendo girare il sensore il tester oscillava un alta volta a 2,8volt.
in fine ho collegato direttamente un led rosso all' uscita del anemometro per vedere se realmente c'erano quei volt e facendo ruotare l'anemometro il led rimaneva spento quindi credo che quei volt che escono dal sensore non hanno abbastanza forza da essere visti da arduino secondo voi si può fare qualcosa per far funzionare il tutto? | | | | righetz
| Inviato il: 29/09/2016 22:35:22
|
Facciamo una prova senza alimentare il sensore anemometro dalle pile.
Il positivo del sensore al pin 3 e il negativo a massa.
Vediamo se l'alimentazione del pin di arduino che sta a 5 volt è in grado di alimentare il sensore anemometro.
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | donato
| Inviato il: 29/09/2016 22:38:12
|
ok ci provo nel fine settimana e vi aggiorno dei test | | | | donato
| Inviato il: 29/09/2016 22:41:47
|
ma facendo in questo modo i 5 volt di arduino possono creare danni alle schede interne dell' anemometro che inviano i dati alla stazione meteo? | | | | righetz
| Inviato il: 29/09/2016 23:02:37
|
Intendevo scollegare il sensore anemometro dalle schede della stazione meteo.
I due fili che vanno alle coppette, il rosso ed il nero li colleghi ad arduino. Rosso al pin 3 e nero al gnd.
Il pin 3 di arduino sta a 5 volt, se c'è il sensore reed che chiude e manda a massa il pin si deve vedere nel display cambiare i valori.
Se non cambiano significa che non c'è un sensore di tipo reed ma un sensore di hall e ci si deve organizzare con il codice in maniera diversa..... intanto vediamo che valori restituisce.
--------------- Chi non si indebita fa la rabbia degli usurai
| | | | donato
| Inviato il: 29/09/2016 23:14:03
|
mmmm qui si complica un po la situazione....io quell' anemometro lo volevo usare per entrambi sia per arduino che per la stazione... devo vedere se ne riesco a procurare un altro altrimenti mi sta frullando per la testa un altro progetto... (me lo costruisco con un pulsante magnetico tipo quello che si mette alle finestre come allarme un pacco batteria da 4,5 volt un magnete e un po di fantasia)ma prima vediamo se lo riesco a reciclare | | | | righetz
| Inviato il: 29/09/2016 23:44:57
|
Se passi all'autocostruzione, il tipo di sensore per allarme è perfetto, non devi modificare niente del codice.
Per il resto, spazio alla fantasia.
--------------- Chi non si indebita fa la rabbia degli usurai
| |
| | |
|
