Sto andando giù con la geo antenna...

/*
Example Timer1 Interrupt

*/
#define IngressoAnalogico A0
#define ledPin 13
unsigned int ValoreLetto;
unsigned int ValoreLetto1;
unsigned int ValoreLetto2;

int timer1_counter;
void setup()
{
pinMode(ledPin, OUTPUT);

Serial.begin(115200);

// initialize timer1
noInterrupts(); // disable all interrupts
TCCR1A = 0;
TCCR1B = 0;
TCNT1 = 0;

// Set timer1_counter to the correct value for our interrupt interval
//ti
//timer1_counter = 64911; // preload timer 65536-16MHz/256/100Hz
//timer1_counter = 64286; // preload timer 65536-16MHz/256/50Hz
// timer1_counter = 34286; // preload timer 65536-16MHz/256/2Hz

OCR1A = 31250; // compare match register
//OCR1A = 15625; // compare match register
//OCR1A = 7813; // compare match register
//timer1_counter = 1;
// TCNT1 = timer1_counter; // preload timer

// TCCR1B |= (1 << CS12); // 256 prescaler
//TCCR1B |= (1 << WGM12); // CTC mode
TCCR1B |= (1 << WGM12); // CTC mode

TCCR1B |= (1 << CS10); // 1 prescaler
// TIMSK1 |= (1 << TOIE1); // enable timer overflow interrupt
TIMSK1 |= (1 << OCIE1A); // enable timer con comparazione
interrupts(); // enable all interrupts
}

//ISR(TIMER1_OVF_vect) // interrupt service routine
ISR(TIMER1_COMPA_vect) // timer compare interrupt service routine

{
// TCNT1 = timer1_counter; // preload timer






ValoreLetto1 = analogRead(IngressoAnalogico);
ValoreLetto2 = analogRead(IngressoAnalogico);
ValoreLetto = ValoreLetto1+ValoreLetto2;


Serial.write((char*)&ValoreLetto,2);

//Serial.write("t");






//digitalWrite(ledPin, digitalRead(ledPin) ^ 1);
}

void loop()
{
// your program here...
}

perchè mi da tutti i pacchetti errati???

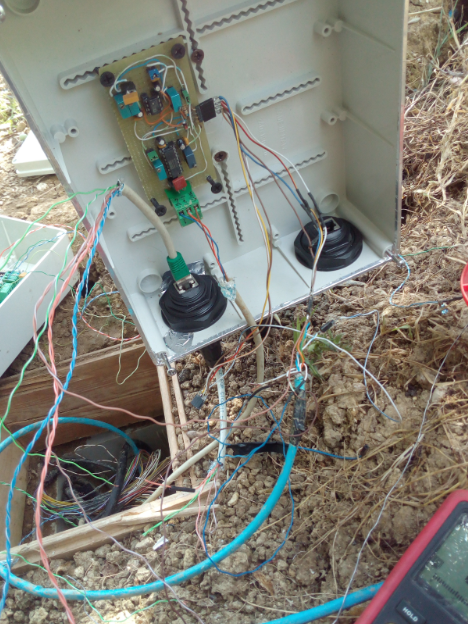

Risalito ora con la sola geoantenna orizzontale che sta sul canale2 ina103. Domani tento di risalire con le altre due : son ostanco morto...problemi (stupidi) a non finire!!!
Cavo nuovo...tutto nuovo ....trenne le schede....la scheda 3 mi si è fottuta.Mi manca un cavetto schermato....devo trovarlo a tutti i costi.

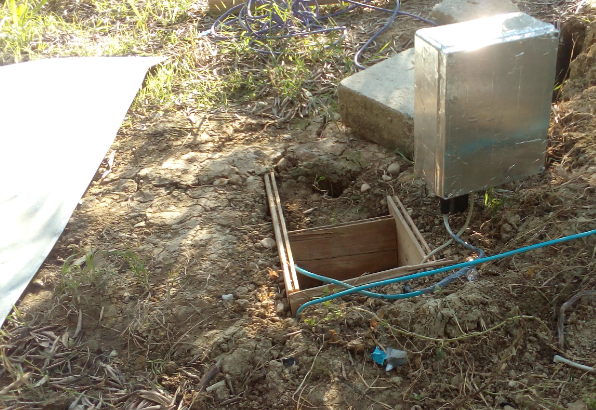

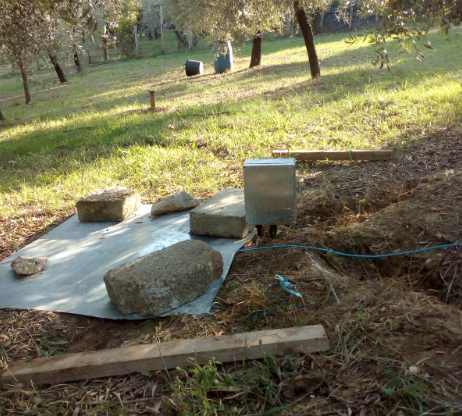

Tra un po posto le foto:sono decisamente soddisfatto....molto molto soddisfatto...incrocio le dita e spero che il prof mi metta la sufficienza...

CITAZIONE (qqcreafis, 23/09/2017 15:07:03 )

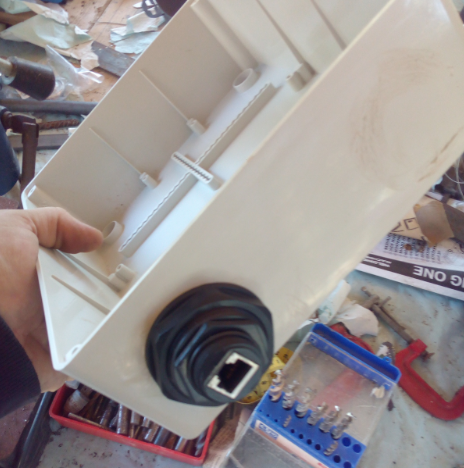

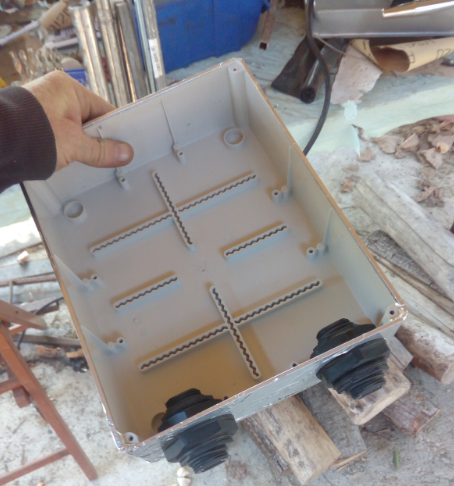

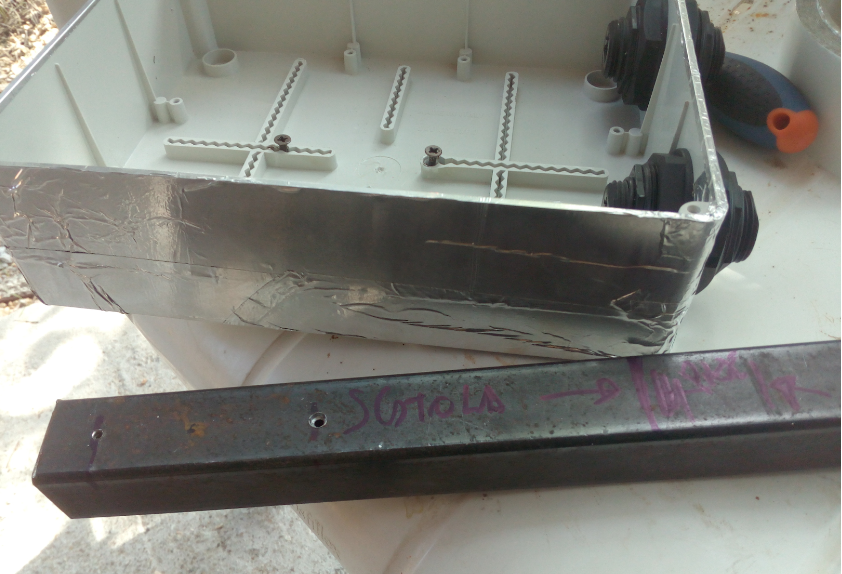

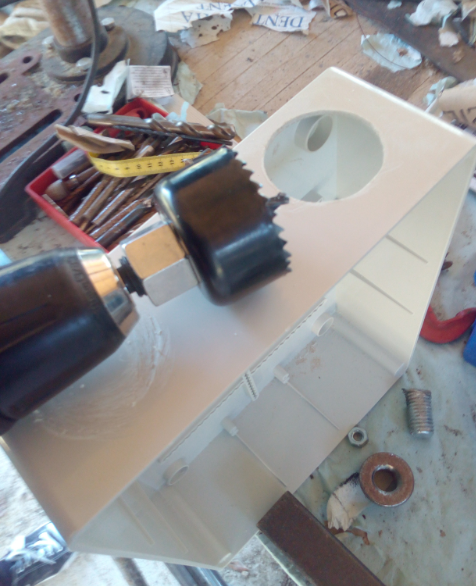

Ora la scatola, volendo, me la posso prendere e portare via dentro casa...e lavorarci comodamente ...altro che pozzetto...appecoronato..

CITAZIONE (qqcreafis, 23/09/2017 15:07:03 )

START=170;

ValoreLetto= analogRead(IngressoAnalogico);
ValoreLetto2= analogRead(IngressoAnalogico2);
ValoreLetto3= analogRead(IngressoAnalogico3);


Serial.write((char*)&START,1); // TESTATA ...BYTE DI SINCRONISMO
Serial.write((char*)&ValoreLetto,2); //  WORD DELLA GEOANTENNA1
Serial.write((char*)&ValoreLetto2,2); //  WORD DELLA GEOANTENNA2
Serial.write((char*)&ValoreLetto3,2);//  WORD DELLA GEOANTENNA3

Evvvai...arriva il primo WF...LINK

uso "GeoantennaQQCreafis.exe" forse è una ver troppo vecchia

bellissimo lavoro.


stanno funzionando tutte e tre? vabbè solo il 2 ho rivisto ora

CITAZIONE (qqcreafis, 23/09/2017 18:18:53 )

Codice per arduino:

#define IngressoAnalogico  A0
#define IngressoAnalogico2 A1
#define IngressoAnalogico3 A2
#define ledPin 13
unsigned int ValoreLetto;
unsigned int ValoreLetto2;
unsigned int ValoreLetto3;
unsigned char START;
int timer1_counter;
void setup()
{
pinMode(ledPin, OUTPUT);

Serial.begin(115200);

// initialize timer1
noInterrupts(); // disable all interrupts
TCCR1A = 0;
TCCR1B = 0;
TCNT1 = 0;

// Set timer1_counter to the correct value for our interrupt interval
//ti
//mer1_counter = 64911; // preload timer 65536-16MHz/256/100Hz
//timer1_counter = 64286; // preload timer 65536-16MHz/256/50Hz
// timer1_counter = 34286; // preload timer 65536-16MHz/256/2Hz

//OCR1A = 31250; // compare match register<span style="color: green;">questo è quello sopra<img border=0 src=faccine\biggrin.gif width=20 height=20></span>
OCR1A = 15625; // compare match register <span style="color: purple;">Fa 1024 è semplicemente la metà di qello sopra</span>
//timer1_counter = 1;
// TCNT1 = timer1_counter; // preload timer

// TCCR1B |= (1 << CS12); // 256 prescaler
TCCR1B |= (1 << WGM12); // CTC mode

TCCR1B |= (1 << CS10); // 1 prescaler
// TIMSK1 |= (1 << TOIE1); // enable timer overflow interrupt
TIMSK1 |= (1 << OCIE1A); // enable timer con comparazione
interrupts(); // enable all interrupts
}

//ISR(TIMER1_OVF_vect) // interrupt service routine
ISR(TIMER1_COMPA_vect) // timer compare interrupt service routine

{
// TCNT1 = timer1_counter; // preload timer




ValoreLetto= analogRead(IngressoAnalogico);
ValoreLetto2= analogRead(IngressoAnalogico2);
ValoreLetto3= analogRead(IngressoAnalogico3);
Serial.write((char*)&START,1);
Serial.write((char*)&ValoreLetto,2);
Serial.write((char*)&ValoreLetto2,2);
Serial.write((char*)&ValoreLetto3,2);



//digitalWrite(ledPin, digitalRead(ledPin) ^ 1);
}

void loop()
{
  START=170;
// your program here...
}


CITAZIONE (qqcreafis, 23/09/2017 18:26:45 )

Bolle non so come tu abbia collegato i cavi ma ricordati che devi rispettare i colori per non sbilanciare il cavo quindi se hai un segnale + e - devi metterlo sulla stessa coppia o blu/biancoblu o arancio/biancoarancio verde/biancoverde marrone/biancomarrone

se non combaciano i colori da sotto a sopra o quegli spinotti sono cross (in pratica invertono il verde/bive con Ar/biAR e Bl/bibl con Ma/biMa) altrimenti avevi attestato i cavi in modalità A uno e l'altro in B

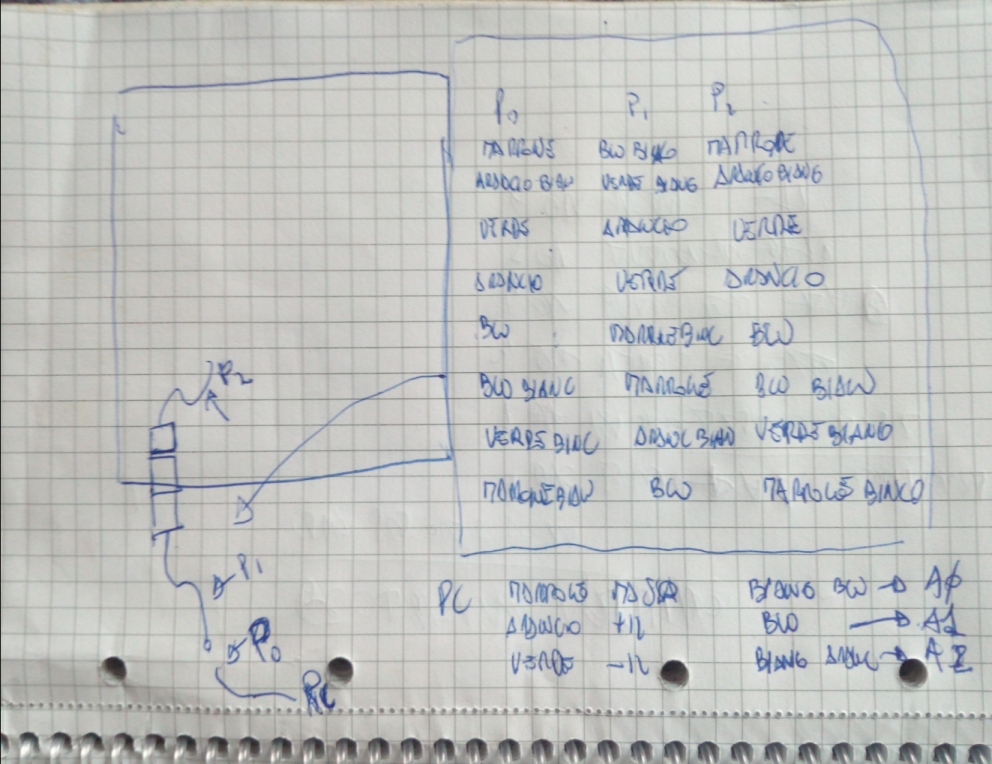

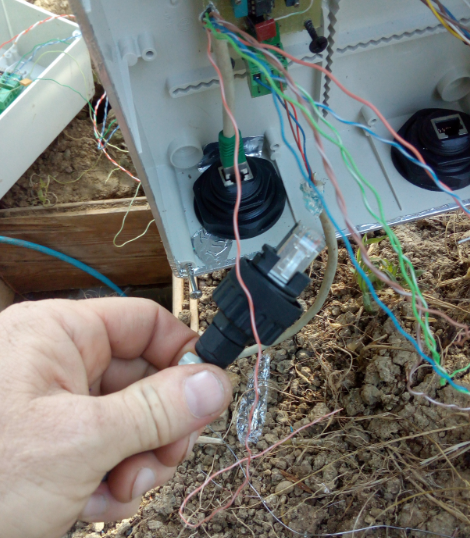

Certo, ma indipendentemente dal cavo di rete dritto o girato il problema era legato al connettore che (inaspettatamente) non gira le connessioni ma le lascia dritte...quindi la destra era sinistra e viceversa.Questa la tabellina delle connessioni che ho dovuto fare per ritrovarmi gli stessi collegamenti nel cavo che è dentro la scatola:

Vado giù con la geoantenna...
