tex64
Watt
Gruppo:Utente
Messaggi:88
Stato:
| Inviato il: 19/01/2017 13:58:41
|
Interessante questo 3D, ho scaricato l'ultima versione del programma v2.9, volevo chiedere se si tratta di programma open source o freeware, inoltre se fosse open source in che linguaggio è stato scritto (presumo C++) e dove posso trovare il sorgente per studiarlo.

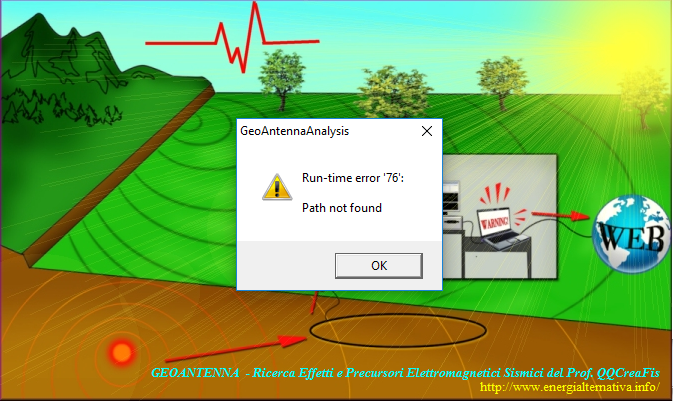

Appena lanciato mi da un errore, io utilizzo un PC con os win10 64bit.
Immagine Allegata: Geoantenna-v2.9.png
|
|
| |
Bolle
| Inviato il: 19/01/2017 14:36:33
|
Ciao,
non si tratta di SW open source, inoltre è soggetto a modifiche giornaliere:tento di implementare le richieste del prof....cosa non si fa per avere un bel voto! La piattaforma utilizzata è la Microsoft Studio 6.0 e il codice dell'analisi è scritto in VB. Per non avere problemi dovresti scaricarti il setup, lanciare l'applicazione e poi sovrascrivere l'ultimo eseguibile. Quell'errore è dovuto al fatto che non hai la cartella DATA e/o il file dati nella posizione giusta.Senza documentazione è dura usarlo ma se ti leggi tutta l'evoluzione del 3D dovresti capire molto di più!
Senti, se sei pratico di SW...ti va di aiutarci a scrivere la documentazione utente in modo da allargare a tutti la comprensione del programma?
Oppure la nuova architettura visto che si sta per implementare il 16 bit...Per curiosità, hai capito grosso modo cosa si sta facendo? Sai cos'è una FFT e come stiamo combinando anche a livello HD (amplificatori etc etc)?
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
tex64
Watt
Gruppo:Utente
Messaggi:88
Stato:
| Inviato il: 19/01/2017 15:46:32
|
Sono da pochi giorni casualmente approdato su questo sito, dove mi sono registrato subito visto gli argomenti trattati, e il fatto che alcuni utenti hanno intraprendenza e notevoli conoscenze e capacità di realizzare dispositivi in proprio. Di elettronica non so molto (non è il mio mestiere in questo campo sono un autodidatta), anche se posseggo il manuale dell'ingegnere elettronico e varie riviste del settore ed in passato l'elettronica fai da te era un mio hobby. So programmare in VB6, FreeBasic, TurboPascal6, C ed altri linguaggi poco diffusi. Non ho letto tutto il 3D ma solo l'inizio e la fine, e visto che in allegato ho trovato anche dei files di dati, volevo testare il programma per comprendere come funziona e cosa fà. Dato che da quanto detto il programma è scritto in VB6, ed in questo nuovo PC attualmente non ho installato tale ambiente di sviluppo, capisco i motivi del non funzionamento (librerie mancanti).
Per poter scrivere il manuale debbo capire in maniera approfondita cosa fa il programma, e la teoria che ci stà dietro. Al momento sono impreparato.
FFT credo abbia a che fare con la trasformata di Fuorier. |
| | |
Bolle
| Inviato il: 19/01/2017 16:28:29
|
CITAZIONE
Non ho letto tutto il 3D ma solo l'inizio e la fine
Leggilo tutto...e se ti scarichi tutte le versioni...capirai meglio ..anzi dovresti essere in grado di usarlo!
CITAZIONE
Per poter scrivere il manuale debbo capire in maniera approfondita cosa fa il programma, e la teoria che ci stà dietro.
Cmq , ci sono 2 SW Fondamentali, quello che registra i dati, e quello che fa l'analisi.
Quello che registra i dati di fatto serve solo a salvare i dati che provengono dalle due antenne in un certo formato orientato al foglio excel...cioè i dati sono testuali. Avviene un campionamento di 1024 letture al secondo con 10 bit di precisione. I dati vengono postati regolarmente ad ognievento importante. Il Secondo SW permette l'analisi che è quello che ad ogni variante viene postato. Cosa fa questo SW? Fa molte cose e molte varianti si fanno inseguendo quello che il prof chiede. Le cose principali sono:
1. Carica i dati in memoria
2. Elabora i segnali e li visualizza con i tempi di arrivo con la precisione del millisecondo.
3. Scompone i segnali nelle armoniche fondamentali sfruttando la trasformata veloce di fourier ( a numero variabile )
4. Visualizza la trasformata ( con passo variabile )
5. Permette la selezione di alcuni filtri sui canali
6. Ricompone il segnale eliminando le frequenze che non si vogliono visualizzare
7. Visualizza l'inversa della trasformata, cioè visualizza i segnali letti dall'ADC (e per giunta ripuliti mediante i filtri dei canali).
8. permette di valutare la proiezione con angolo variabile e passo variabile ( ad occhio)
9.Visualizza il modulo delle due componenti
10.Effettua uno zoom per vedere il dettaglio ( utile per le trasformate a molti elementi)
11.Amplifica/deamplifica i segnali
12.Sfasa nel tempo i segnali
13.Salva le elaborazioni su file
14.Visualizza il Waterfall e permette il savataggio automatico (occorre chiedere a PinoTux cosa sia...io non l'ho ancora capito )
Questo è quello che fa il SW ...non so se ho scritto tutto...il prof potrebbe completare quello che ho scritto , visto che io non ci capisco molto...faccio l'elettricista!
Modificato da Bolle - 19/01/2017, 16:35:25
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 19/01/2017 16:49:05
|

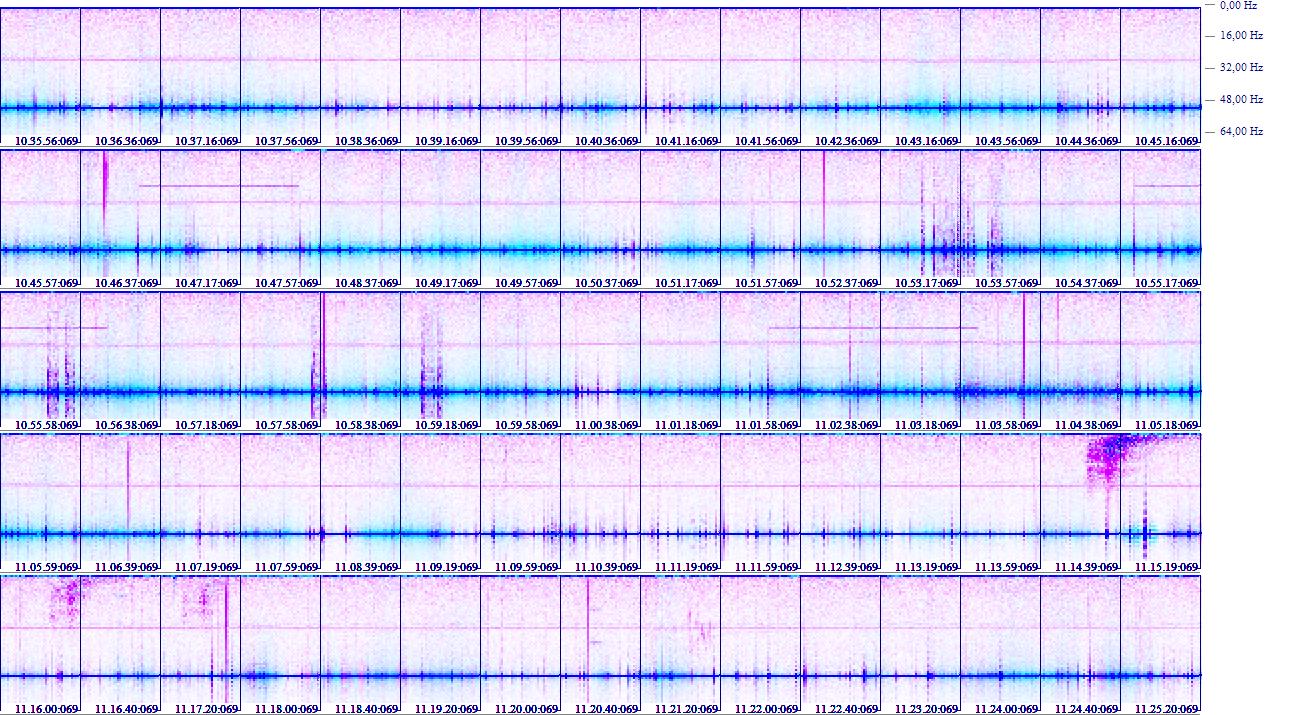

Questo è il waterfall di ieri...si vede benissimo il terremoto delle 11.14...appare un nuvolo:
Anche per tutti gli altri terremoti è avvenuta la stessa cosa...ma in questo caso, la nuvola, si vede perchè è come se si utilizzasse la geoantenna come se fosse un sismografo tradizionale!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 19/01/2017 21:43:03
|
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 19/01/2017 21:44:51
|
maledizione il sito francese da sismi più alti ed orari differenti anche di 1 s come facciamo se dobbiamo trovare la pulce nel pagliaio con questi dati
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 20/01/2017 00:41:51
|
Finito di saldare e implementato il 16 bit ...non riesce a funzicare l'interrupt e va a ciclo continuo...non l'ho attaccato..domani (pomriggio?) a mente fresca aggancio tutto
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 20/01/2017 08:43:39
|
Faccio il punto della situazione di questa notte. Contrariamente a quello che ho scritto...sono riuscito ad agganciare il convertitore a 16 bit in parallelo al segnale dell antenna orizzontale , questo comunica in i2c con un Arduino nano agganciato allo stesso pc che comunica ad un programma gemello che si integra su un'altra porta USB...e tutto funziona, cioè i due programmi che girano in parallelo riescono a salvare correttamente i dati e non impegnano eccessivamente ne dischi ne CPU. C' è un però, questa mattina mi sono reso conto che i dati del 16 bit si ritrovò a quattro a quattro... cioè non va Asus massima velocità... mi sa che va alzato il rate a 860...e poi tocca sistemare la questione dell interrupt.
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 20/01/2017 21:22:29
|
ci sarebbe un ultimo modo di rappresentare i dati
fare un grafico (Vx;Vy)dei dati filtrati si potrebbero utilizzare quelli al centro della fft della quantità di passo scelta ad es 2048 a passo di 128
ad ogni fft si tracciano 128 punti (Vx;Vy)presi dal centro (meno errore)
se si mette passo 1 traccia un punto solo ogni fft.
si potrebbe pensare di cambiare l'orario ogni gruppo di punti
l'area grafica deve essere bella grande e i punti collegati da una linea sottile
il metodo è molto sensibile alla correlazione x;y
Modificato da qqcreafis - 20/01/2017, 21:29:42
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
righetz
| Inviato il: 20/01/2017 22:00:53
|
Con i dati rilevati si riesce a costruire in che direzione si propaga lo sciame sismico? Magari questo aiuta a capire dove con probabilità si possano generare nuovi eventi.
Intendo una cosa del genere: LINK
---------------
Chi non si indebita fa la rabbia degli usurai
|
| | |
Bolle
| Inviato il: 20/01/2017 22:28:15
|
Ascoltando i media emerge che :il giorno dopo sono tutti bravi nelle previsioni!
CITAZIONE
ci sarebbe un ultimo modo di rappresentare i dati
fare un grafico (Vx;Vy)dei dati filtrati si potrebbero utilizzare quelli al centro della fft della quantità di passo scelta ad es 2048 a passo di 128
ad ogni fft si tracciano 128 punti (Vx;Vy)presi dal centro (meno errore)
se si mette passo 1 traccia un punto solo ogni fft.
si potrebbe pensare di cambiare l'orario ogni gruppo di punti
l'area grafica deve essere bella grande e i punti collegati da una linea sottile
il metodo è molto sensibile alla correlazione x;y
Ok...implemento anche il resize della finestra...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 20/01/2017 22:47:12
|
Prof, possono servire ulteriori dati con un campionamento a 8ms ( ) dell'antenna orizzontale a 16 bit?
Se può servire....butto subito la rete!!!
Modificato da Bolle - 20/01/2017, 23:08:29
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 21/01/2017 20:01:46
|
CITAZIONE
Prof, possono servire ulteriori dati con un campionamento a 8ms (Faccine/confused.gif) dell'antenna orizzontale a 16 bit?
non saprei e poi come facciamo a confrontarlo con le altre antenne?
comunque anche isolato potrebbe servire per vedere se ci sono più o meno alias da campionamento.
ci sono due due situazioni contrastanti
1 l'aumento di precisione diminuisce l'errore
2 la diminuizione di campionamento aumenta la modulazione da 50 Hz
e forse 3 la diversa f di campionamento interagisce in modo differente su 50 Hz
insomma il 50 Hz può modulare di tutto e fornire alias
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 22/01/2017 00:28:11
|
Sono riuscito, modificando la libreria dell'Adafruit a spingere l'ads1115 a leggere con 860 SRS (risolutiva questa discussione LINK)...purtroppo ancora non sono riuscito a farlo fungere con un interrupt, gira in continua...intanto sta registrando in contemporanea con l'antenna orizzontale!
Nella libreria ho modificato
#define ADS1115_CONVERSIONDELAY (1)
#define ADS1015_REG_CONFIG_DR_1600SPS (0x00C0) // 860 samples per second for ADS1115 (default)
Quindi stiamo sui 500 campionamenti al secondo...ho buttato entrambe le reti...vediamo cosa esce fuori!
Modificato da Bolle - 22/01/2017, 00:53:34
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| | |
|
