Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 02/06/2017 15:14:07

CITAZIONE (Frisby, 02/06/2017 14:53:42 ) Discussione.php?214427&105#MSG1582

Ma infatti un'idea che mi son fatto è che ogni installazione ha una storia a se stante... Ciò che può andare bene a uno non è detto che sia la soluzione migliore per un altro, perchè le variabili in campo sono tantissime... e perchè nessuno sta nel mezzo del sahara o in cima all'everest

Focalizzare su un isolamento EM del cilindro di alluminio è indubbio...ma non serve e ne sono stracerto...perchè il geofono è immerso in un campo generato dal neodimio...sotto terra c'è poco...e quel poco viene fermato dalla scocca del geofono stesso e nel mio caso anche dal domopack che circonda i 200kg di calcestruzzo solidali con il geofono e con la terra il tutto ad 1 metro sotto terra: quello è il valore aggiunto (a basso costo).
Per asserire che il cilindro di 20 cm sia vantaggioso, tecnicamente parlando, occorre dimostrarlo con un altro blocco ...tant'è che ci si chiede: quale è lo spessore minimo? E se lo spessore minimo fosse il domopack? O se addirittura non ce ne fosse bisogno? Ovviamente se si rimane sotto terra!

Cmq abbiamo 3 sismografi con istallazioni palo/calcestruzzo...e funzionano perfettamente, la domanda che mi pongo è:vale la pena far spendere alla gente 200 Euro di cilindro? E se si ...quale è il valore aggiunto? Funziona meglio o peggio di un'altra istallazione cosa vuol dire?

Parliamone



Modificato da Bolle - 02/06/2017, 15:18:57


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 02/06/2017 15:19:31

l'abbattimento dipende dalla radice di f


quindi per abbattere 1Hz ci vuole radice di 60 *1cm di Al


circa 7,7cm di Al


per abbattere 1Hz con Fe ci vuole 5-6cm di ferro quindi in totale circa

24 cm di Al o 15 di Fe



Modificato da qqcreafis - 02/06/2017, 15:26:06


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 02/06/2017 15:25:52

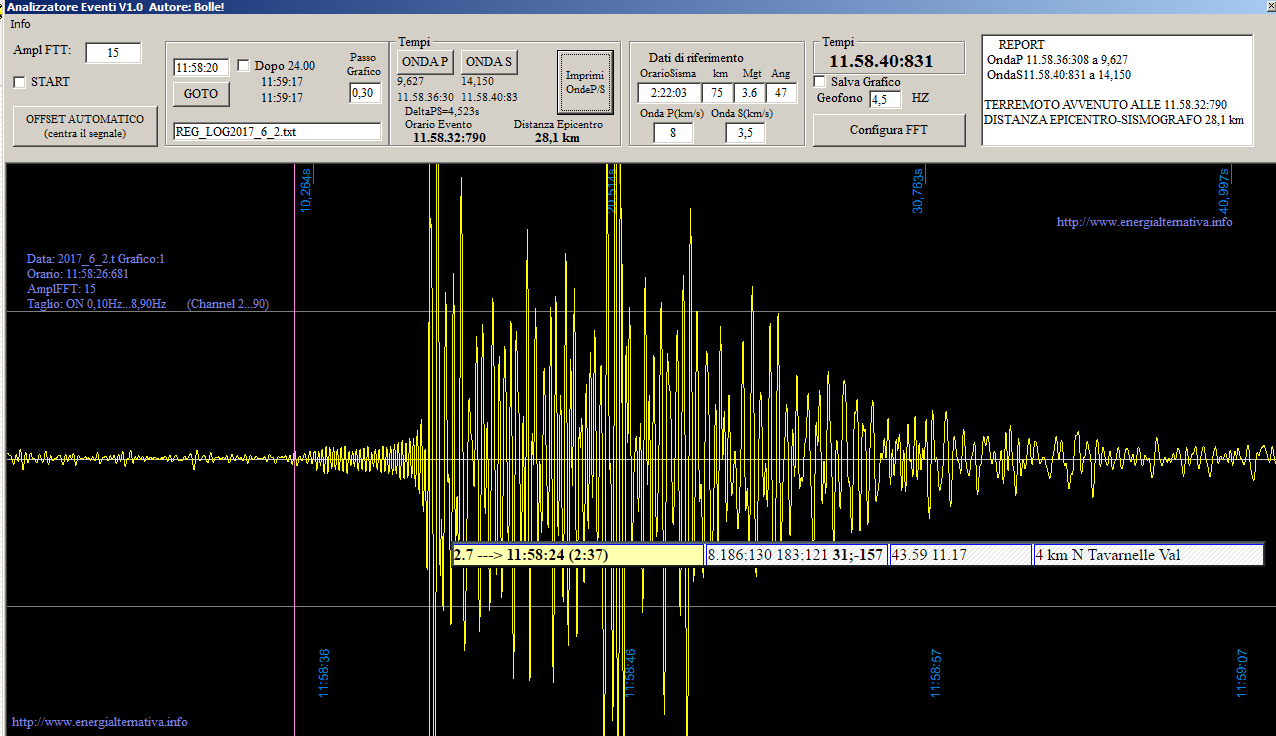

Questo il terremoto 2.7 rilevato a Regello:


http://www.energialternativa.info/public/newforum/ForumEA/Q/Reggello2_7.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 02/06/2017 15:25:59

CITAZIONE (qqcreafis, 02/06/2017 15:19:31 ) Discussione.php?214427&106#MSG1586



24 cm di Al o 15 di Fe


E allora si può fare in ferro, meno costoso, e più pesante per un buon baricentro basso



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 02/06/2017 15:30:03

CITAZIONE (qqcreafis, 02/06/2017 15:19:31 ) Discussione.php?214427&106#MSG1586


quindi per abbattere 1Hz ci vuole radice di 60 *1cm di Al
circa 7,7cm di Al

Ok, ma quanto riesce a penetrare ed arrivare alla bobina del geofono? L'operaio ha un segnale in uscita dell'amplificatore (ampliticato 3000 e 1500 Amplificato SW) praticamente nullo...e non ha il cilindro di alluminio...e nemmeno il domopack. Mi chiedo...che senso ha indagare?

Cmq dobbiamo fare prove mirate...l'operaio ha l'unico geofono senza collare ( 10 hz )...si può provare...ma non ti aspettare risultati diversi...mi gioco la solita pala destra del rospo!

Operaio..ci stai?



Modificato da Bolle - 02/06/2017, 15:33:44


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 02/06/2017 15:44:38

Si è vero, ho postato qualche giorno prima il segnale pulitissimo, quindi per il fatto di rumore io non mi faccio problemi, (il tutto sta in una scatola stagna di alluminio)
Io sono d'accordo con Bolle, il cilindro non fa miracoli



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 02/06/2017 16:14:57

CITAZIONE (Bolle, 02/06/2017 15:14:07 ) Discussione.php?214427&106#MSG1585

la domanda che mi pongo è:vale la pena far spendere alla gente 200 Euro di cilindro? E se si ...quale è il valore aggiunto? Funziona meglio o peggio di un'altra istallazione cosa vuol dire?

Parliamone:)



Ok su questo punto mi trovi d'accordo... se trovo un tronco di legno di dimensioni idonee (ho il vicino che son giorni che sistema la legna, chiederò a lui), posso provare per vedere la differenza...



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 02/06/2017 18:09:34


CITAZIONE

Inizialmente si pensava fosse migliore il palo conficcato...invece abbiamo notato che i disturbi erano dovuti alle onde...che sono ancora un qualcosa di ignoto...questo implica che la sensibilità è aumentata!
E' stata provata anche la configurazione Palo e Cemento...e anche questa da ottimi risultati. Quindi, per mantenere il costo basso il blocco di cemento è la cosa più economica...ma questa è una cosa ancora da dimostrare...come ogni altra istallazione!


lo svantaggio del palo è che è di materiale con densità molto differente del terreno, ha poca sup di contatto.


il cemento dal punto di vista della conducibilità acustica funziona bene

il fatto che sia interrato frena disturbi em (sono effettivamente diminuiti?)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 02/06/2017 19:08:35

CITAZIONE (qqcreafis, 02/06/2017 18:09:34 ) Discussione.php?214427&106#MSG1592


il fatto che sia interrato frena disturbi em (sono effettivamente diminuiti?)

Se non schermo la scheda, cioè con il coperchio rivestito di domopack, si vedono i draghi...quando tutto è messo sottoterra è tutt'altra storia ...ad esempio l'alta frequenza di sicuro rimbalza sul terreno!
Cmq facciamo fare le prove all'operario...sempre se lui non ha problemi...tanto ha un arduino in più...il mio!


Dalle 18.30 ho sostituito la scheda del geofono verticale....ho messo l'ina114 con 100ohm di resistenza di amplificazione ,.due resistenze da 10 k in parallelo (come chiesto da QQ) con condendatore da 10uF in parallelo al geofono, con due condensatori da 470 uF sull'alimentazione dopo lo stabilizzatore da 9V. La 50 hz è diminuita drasticamente...ma non varia il fonzionamento del tutto ...come è giusto che sia.
Ora piano piano vedremo chi è il colpevole...compreso il cavo...che potrebbe essere stato rosicchiato...ma cambierò sicuramente per fare fare una cosa stabile!



Modificato da Bolle - 02/06/2017, 19:51:14


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 02/06/2017 20:06:39

Aspè...possiamo fare anche questa prova (la facciamo fare al frisby?) fa una bobina...ci aggancia la basetta dell'amplificatore con l'op e con portatile e due batterie da 9V si fanno le prove,in casa, fuori casa,sottoterra , dentro un cilindro, dentro un tubolare...etc etc...si fanno tutte le prove che volete!
In questo modo si sa come stanno realmente le cose!
Me l'accendi?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 02/06/2017 20:58:53

CITAZIONE (Bolle, 02/06/2017 19:08:35 ) Discussione.php?214427&106#MSG1593



Se non schermo la scheda, cioè con il coperchio rivestito di domopack, si vedono i draghi...



Ecco, ad esempio io la scheda QQ1 ce l'ho in versione "naked" ( come la moto ) fissata al cilindro con un po' di nastro da carrozzieri (quello di carta). E non raccatto draghi o altre figure mitologiche insieme al segnale... Anche in questo caso, dipende dal luogo. Ogni luogo, secondo me, è una storia a parte...

Che bobina devo fare? ho diverso filo in rame di un certo spessore



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 02/06/2017 21:28:45

CITAZIONE (Frisby, 02/06/2017 20:58:53 ) Discussione.php?214427&106#MSG1595


fissata al cilindro con un po' di nastro da carrozzieri (quello di carta).


e vero....come fa a non avere almeno la 50Hz?.....se io tiro fuori dalla scatola la scheda la 50Hz me se magna



superbug
Watt


Gruppo:Utente
Messaggi:54

Stato:



Inviato il: 02/06/2017 21:34:20

Forse dico una cazzata,ma avete provato a mettere i nuclei di ferrite ai cavi?



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 02/06/2017 21:55:57

CITAZIONE (superbug, 02/06/2017 21:34:20 ) Discussione.php?214427&106#MSG1597

Forse dico una cazzata,ma avete provato a mettere i nuclei di ferrite ai cavi?



l'ho messo a quello USB ed a quello del 220 che va al PC... poi ho messo un filo dal case del pc a terra



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 02/06/2017 22:16:41


CITAZIONE

La 50 hz è diminuita drasticamente..


a parità di amplificazione suppongo



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
