Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10438

Stato:



Inviato il: 12/06/2017 21:51:31

Il circuito è il qq1 con op27 .ho sostituito il condensatore da 10uf con uno da 470n dal parallelo del geofono e il condensatore di massa virtuale da 270u ...poi anche il sw.



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10438

Stato:



Inviato il: 12/06/2017 21:58:24

CITAZIONE (Frisby, 12/06/2017 16:29:20 ) Discussione.php?214427&114#MSG1717


Ci tengo a precisare che questo risultato lo considero straordinario, sicuramente per merito del Sistema che dimostra funzionare perfettamente, nonostante il "Misero" blocco cilindrico di alluminio dove ho incastonato il geofono.

Ah, da detto la mia amica che me lo ha fornito, che il merito NON E' del cilindro (e qui vi da ragione), bensì della SATINATURA (che ha fatto lei in persona!!!)

Non vorrei deludere ne te ne la tua amica e ne il tuo cilindro...ma tuo il sismogramma sembra il peggiore dei 3...e gli altri due hanno dei semplici e stupidi blocchi di cemento...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 12/06/2017 22:06:05

CITAZIONE (Bolle, 12/06/2017 21:58:24 ) Discussione.php?214427&115#MSG1721


...ma tuo il sismogramma sembra il peggiore dei 3...


Azz, ed io che l'ho pure stampato in A3 da quanto mi piaceva!



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10438

Stato:



Inviato il: 12/06/2017 22:07:47

CITAZIONE (Frisby, 12/06/2017 22:06:05 ) Discussione.php?214427&115#MSG1722



Azz, ed io che l'ho pure stampato in A3 da quanto mi piaceva! :P


Non è assolutamente male...ma se invece del cilindro in alluminio avessi avuto un blocco in cemento ....sarebbe venuto meglio!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 12/06/2017 22:20:49

CITAZIONE (Bolle, 12/06/2017 22:07:47 ) Discussione.php?214427&115#MSG1723

...ma se invece del cilindro in alluminio avessi avuto un blocco in cemento ....sarebbe venuto meglio!


La prossima volta che sono da solo a casa per 3/4gg ho in mente una genialata... ma devo farla quando in casa non c'è nessuno perchè devo avere il tempo di riparare all'eventuale danno PRIMA che la Signora se ne accorga!!!



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 12/06/2017 22:56:24


CITAZIONE

all'eventuale danno PRIMA che la Signora se ne accorga!!!


aiaaaaaa!

quà si sta scherzando con il fuoco.


CITAZIONE
ho in mente una genialata...
noooo non farlooo!


il fuoco brucia!


poi non dire che non te l'avevo detto.



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 12/06/2017 23:09:42

CITAZIONE (qqcreafis, 12/06/2017 22:56:24 ) Discussione.php?214427&115#MSG1725


CITAZIONE
all'eventuale danno PRIMA che la Signora se ne accorga!!!


aiaaaaaa!

quà si sta scherzando con il fuoco.


CITAZIONE
ho in mente una genialata...
noooo non farlooo!


il fuoco brucia!


poi non dire che non te l'avevo detto.



Cercherò di stare attento, promesso!

Ma non posso interrompere la Ricerca Scientifica per colpa di una donna..!



Modificato da Frisby - 13/06/2017, 00:04:19


---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 13/06/2017 12:09:37

Vedendo l'ultimo grafico del sisma in turchia noto che il mio Sismogramma ha una forma "leggermente" diversa da quello di Lucky (che lo ha preso meglio di tutti) e di Bolle (che lo ha preso più piano ma la forma è simile a quella di Lucky, ed entrambe assomigliano a quella di un sisma.

La mia domanda è la seguente: possibile che ciò sia dovuto al parallelo di condensatori che ho messo al geofono, a distorcere un po' il segnale? O forse la troppa amplificazione che satura? (di giorno ho impostato 2 come valore)

Grazie



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 13/06/2017 13:14:58

o forse il cilindro magico che attenua e non prende bene le onde perché solo appoggiato a terra, e per quello anche il grafico pulito xche le micro vibrazioni non li percepisce quasi



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 13/06/2017 13:51:23

CITAZIONE (lucky, 13/06/2017 13:14:58 ) Discussione.php?214427&115#MSG1728

o forse il cilindro magico che attenua e non prende bene le onde perché solo appoggiato a terra, e per quello anche il grafico pulito xche le micro vibrazioni non li percepisce quasi :P



Mi toglierò anche codesto dubbio...



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10438

Stato:



Inviato il: 13/06/2017 16:12:21

CITAZIONE (Frisby, 13/06/2017 12:09:37 ) Discussione.php?214427&115#MSG1727

Vedendo l'ultimo grafico del sisma in turchia noto che il mio Sismogramma ha una forma "leggermente" diversa da quello di Lucky (che lo ha preso meglio di tutti) e di Bolle (che lo ha preso più piano ma la forma è simile a quella di Lucky, ed entrambe assomigliano a quella di un sisma.

La mia domanda è la seguente: possibile che ciò sia dovuto al parallelo di condensatori che ho messo al geofono, a distorcere un po' il segnale? O forse la troppa amplificazione che satura? (di giorno ho impostato 2 come valore)

Il sismogramma migliore dell'evento in Grecia/Turchia, come ho già detto, è quello registrato con geofono orizzontale in sabina....si riconosce dal colore viola verde caratteristico dei geofono orizzontali che montano i sismografi del forum..nonostante la bassissima amplificazione. Noto che nell'immagine che tu hai postato tu non lo hai inserito. Il valore aggiunto sta quasi tutto nel SW che sto testando prima di distribuirlo.


CITAZIONE
La mia domanda è la seguente: possibile che ciò sia dovuto al parallelo di condensatori che ho messo al geofono, a distorcere un po' il segnale?

Il condensatore in parallelo al geofono fa da filtro passa basso...c'è anche un discorso di adattamento di impedenza ma cmq è il SW che scompone le armoniche e le ricompone equalizzandole...quindi la risposta è:nessuna distorsione!

CITAZIONE
O forse la troppa amplificazione che satura?

Il segnale è una cosa ed è , con i terremoti attualmente registrati, lontanissimo dalla saturazione: l'ADCD 16 bit misura i livelli tra 0 e 6V. I parametri che può modificare l'utente sono due (e tra non molto diventerà uno solo) e non hanno nulla a che fare con la saturazione ma incidono solo a livello grafico.



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10438

Stato:



Inviato il: 13/06/2017 16:30:16

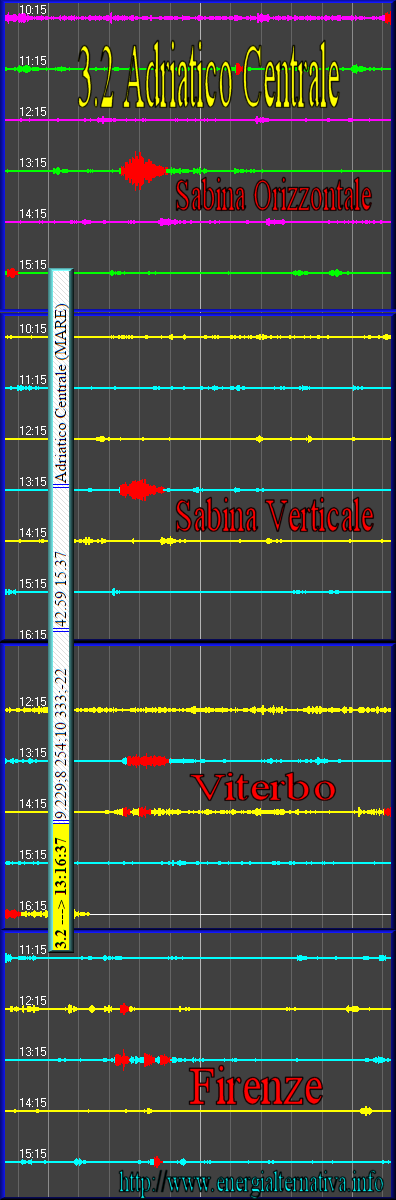

Questo è l'insieme dei sismogrammi del 3.2° avvenuto nell'adriatico centrale:

http://www.energialternativa.info/public/newforum/ForumEA/Q/Sisma3_2AdriaticoCentrale.png



Queste le segnalazioni arrivate:
EVENTI_SISMICI_EA, [13.06.17 13:17]
13:17:30 TERREMOTO RILEVATO DA 3 STAZIONI SU 5:SABH SABV FIR

EVENTI_SISMICI_EA, [13.06.17 13:17]
13:17:39 TERREMOTO RILEVATO DA 4 STAZIONI SU 5:SABH SABV VIT FIR

EVENTI_SISMICI_EA, [13.06.17 13:17]
13:17:44 TERREMOTO RILEVATO DA 4 STAZIONI SU 5:SABH SABV VIT FIR



Modificato da Bolle - 13/06/2017, 16:33:30


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 13/06/2017 20:00:30

non c'è il due senza il tre......





---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 13/06/2017 21:04:27

Bolle. grazie per l'esauriente risposta



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



superbug
Watt


Gruppo:Utente
Messaggi:54

Stato:



Inviato il: 13/06/2017 21:06:36

Buonasera ragazzi.
Allora dopo 1 settimana di avvio del sismografo,ho variato alcune cose visto che la prima ubicazione si è rilevata non idonea.
Di seguito elenco le configurazioni:

1) 3 barre filettate da 1 metro interrate e geofono inserito in un cubo di legno a sua volta innestato nelle 3 barre filettate. In questa configurazione ho potuto vedere di non prendere nulla.

2) da stasera ho modificato l'ubicazione del sensore. Il geofono l'ho tolto dal cubo di legno e l'ho fissato con dei fermi alla barra filettata inserita a terra. L'ho notato subito più sensibile,infatti ho dovuto rialzare i valori di ampl e ampl fft.

Il circuito della scheda me lo sono ricontrollato per bene e sembra tutto corretto. Ho notato che ogni tanto l'offset varia,ma ciò potrebbe dipendere dagli alimentatori a 12v che non sono della stessa fabbricazione,in attesa di 2 uguali già acquisistato e in arrivo.

Vediamo da oggi come va....

Un ringraziamento ancora a tutti per la fatica di sopportarmi,specie su telegram
