Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

superbug
Watt


Gruppo:Utente
Messaggi:54

Stato:



Inviato il: 17/06/2017 12:02:50

si quello è il condensatore del geofono.

cmq sto aspettando tutto il nuovo materiale e ora sto fermo visto che stamattina per la fretta ho fatto qualche cavolata e ora mi ritrovo 12v fissi in uscita per l'adc



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10428

Stato:



Inviato il: 17/06/2017 12:10:31

Aspè...potresti aver invertito i condensatori...quello in parallelo alla resistenza sembra da 470n ...è quello che va in parallelo al geofono...e forse è per questo che non vedevi nulla...oltre ad aver messo chissà cosa in parallelo al geofono.

Se vieni da me...ti controllo la basetta e ci mettiamo i componenti giusti...se ti interessa vieni a trovarmi e mandami il cell in mp!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10428

Stato:



Inviato il: 17/06/2017 12:13:46

Prof...rimetto la capacità da 300uF...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



superbug
Watt


Gruppo:Utente
Messaggi:54

Stato:



Inviato il: 17/06/2017 12:31:35

cmq ho fatto queste modifiche, ho tolto il condensatore enorme (che dovrebbe essere da 47uF o 4.7 uF) e l'ho messo da 100nF (solo questo avevo più piccolo disponibile. inoltre ho collegato a massa il C4 e C5, ma nella fretta li ho messi in corto e quando ho alimentato ho sentito il tac del corto. ora ho ricontrollato tutto ma mi escono 12v sempre e regolando il trimmer non cambia la tensione in uscita dal pin 6 (che và all'adc)



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 17/06/2017 13:23:19

se non cambia può essere rotto il trimmer, misura direttamente la tensione tra massa e uscita trimmer dopo la R da 1K.....gira il trimmer e vedi se cambia, se non lo fa e rotto il trimmer



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10428

Stato:



Inviato il: 18/06/2017 01:45:01

Preso nuovamente, con la nuova versione, un 5.0 in Turchia a migliaia di km...

http://www.energialternativa.info/public/newforum/ForumEA/R/TurchiaQuintoGrado.png

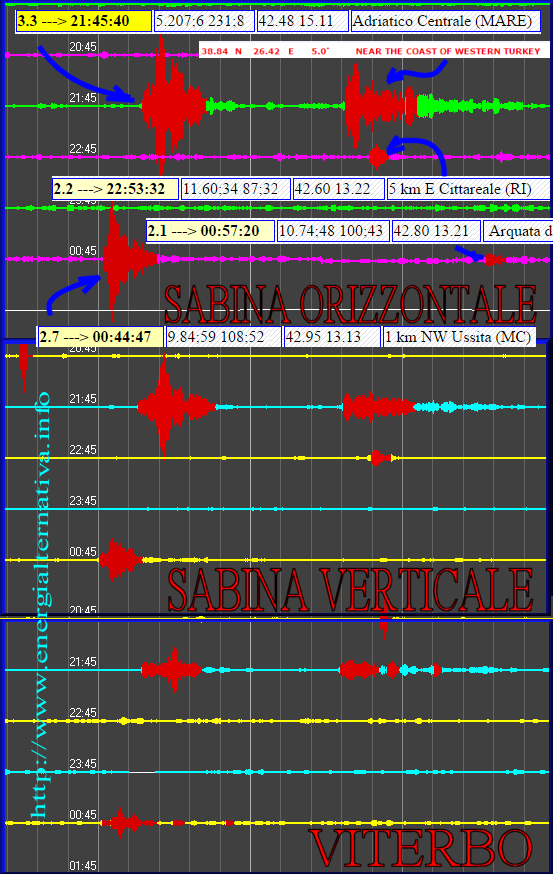

questo è quello che è accaduto in queste ultime ore:

http://www.energialternativa.info/public/newforum/ForumEA/R/TerremotiDel18Giugno2017.png



Modificato da Bolle - 18/06/2017, 03:17:17


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10428

Stato:



Inviato il: 18/06/2017 02:48:39

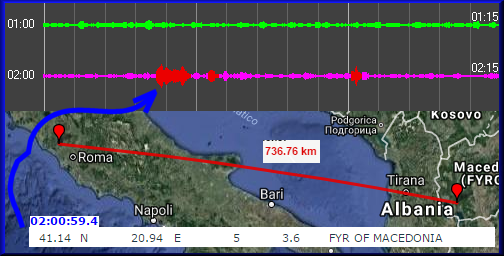

Ne è arrivato un'altro ...un 3.6 in Macedonia:

http://www.energialternativa.info/public/newforum/ForumEA/R/Sisma_3_6Macedonia.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 18/06/2017 03:06:03

E il caffè ???



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10428

Stato:



Inviato il: 18/06/2017 03:16:37

Non aggio capito...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 18/06/2017 03:35:51

Ma come... una battuta che poteva essere interpretata in 2 modi e tu non ne cogli nemmeno uno ???

1) Macedonia e Caffè vanno sempre a braccetto come Culo e Camicia;

2) Visto che il software fa tante cose mi chiedevo se facesse anche il caffè !

Scegli tu...



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10428

Stato:



Inviato il: 18/06/2017 11:03:27

Dopo l'equalizzazione con kalman facciamo un'altro grosso passo avanti...speriamo sia l'ultimo...la geoantenna ci aspetta!!!

Ieri mattina dalle 6:45 fino alle 10.00 un trattore ha iniziato a lavorare nel terreno del vicino...nel sismogramma si vede benissimo il disturbo che creava...e allora mi sono chiesto:"Ma possibile che non si riesce a trovare un modo per attenuare/eliminare questi disturbi?"

E' nato il filtro ANTI-NOISE...e possiamo dire che ha dato eccellenti risultati. Qualcuno potrebbe dire che si potrebbe lasciarlo sempre attivato...si ma si perderebbero i terremoti più piccolini...insomma va bene ma nel filtro qualcosa di buono se lo porta via!

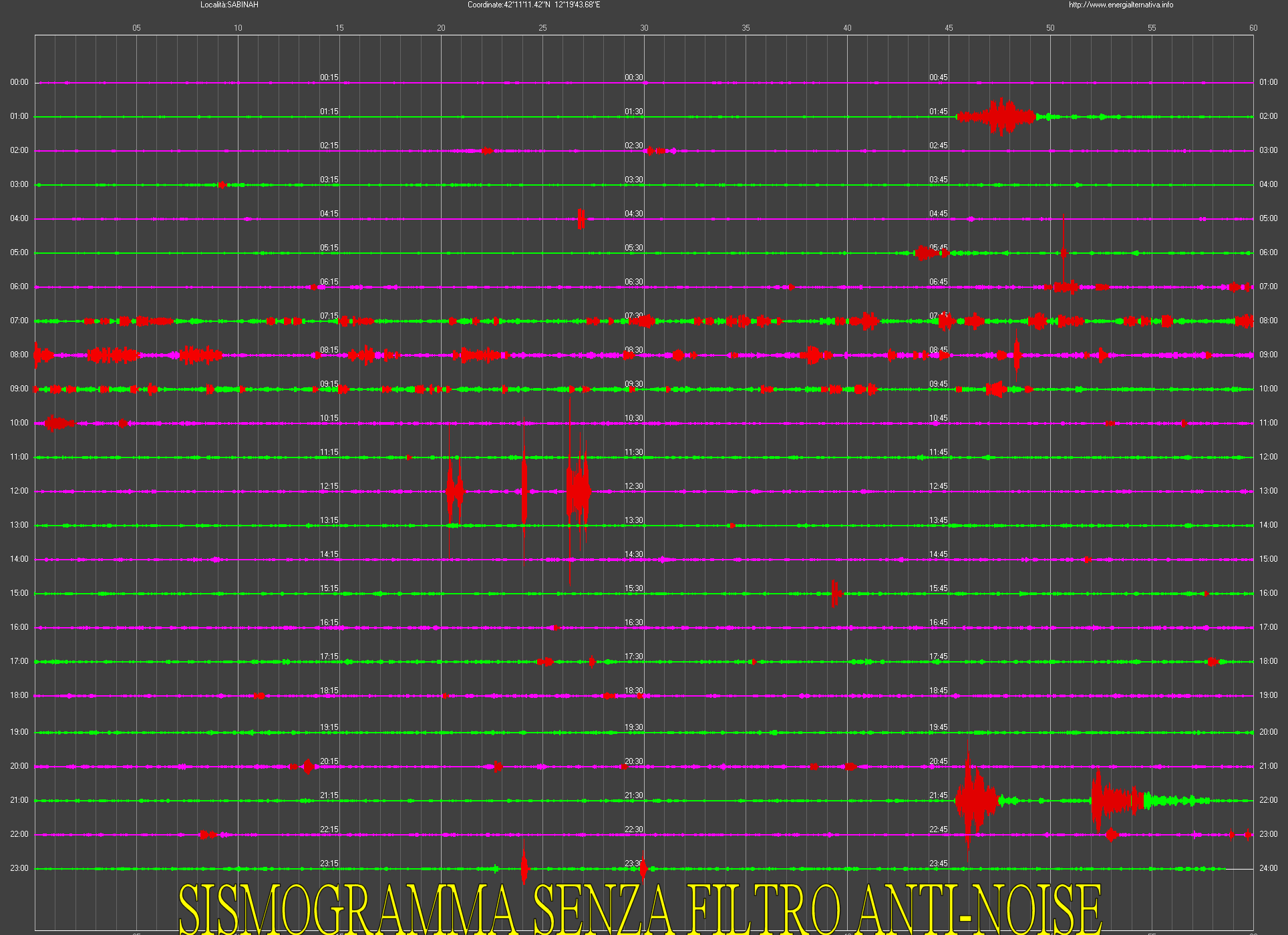

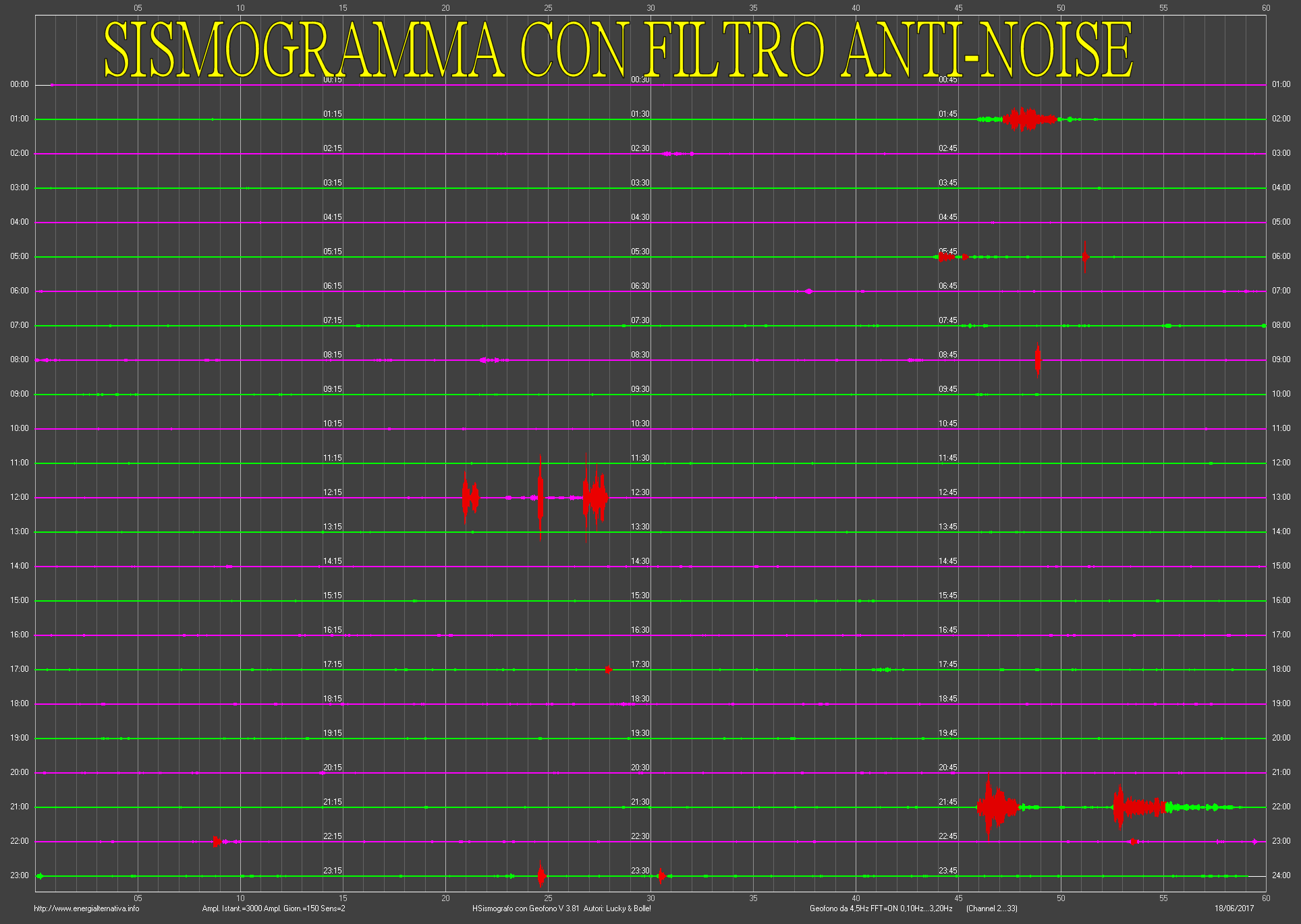

Per gli scettici () metto il sismogramma prima e dopo la cura:

http://www.energialternativa.info/public/newforum/ForumEA/R/SismogrammaSenzaFiltroAntiNoise.png




http://www.energialternativa.info/public/newforum/ForumEA/R/SismogrammaConFiltroAntiNoise.png



PS: Alle 12.15 ho sostituito la scheda...su quello c'è poco da fare



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10428

Stato:



Inviato il: 18/06/2017 11:31:00

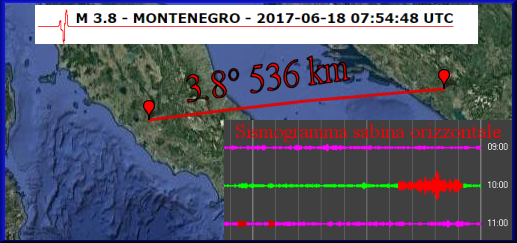

Eccone un'altro ...un 3.8 in Montenegro :

http://www.energialternativa.info/public/newforum/ForumEA/R/sisma_3_8Montenegro.png



I TERREMOTI ITALIANI INIZIANO A STARCI STETTI...OCCORRE TROVARE UN MODO PER AVERE TUTTI I TERREMOTI A LIVELLO MONDIALE.



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10428

Stato:



Inviato il: 18/06/2017 12:08:56

INVERSIONE DI SCHEDE...LA SCHEDA DEL GEOFONO ORIZZONTALE VA AL VERTICALE E VICEVERSA!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 18/06/2017 12:14:38

http://www.energialternativa.info/public/newforum/ForumEA/R/VIT_LOG2017_6_17B.zip

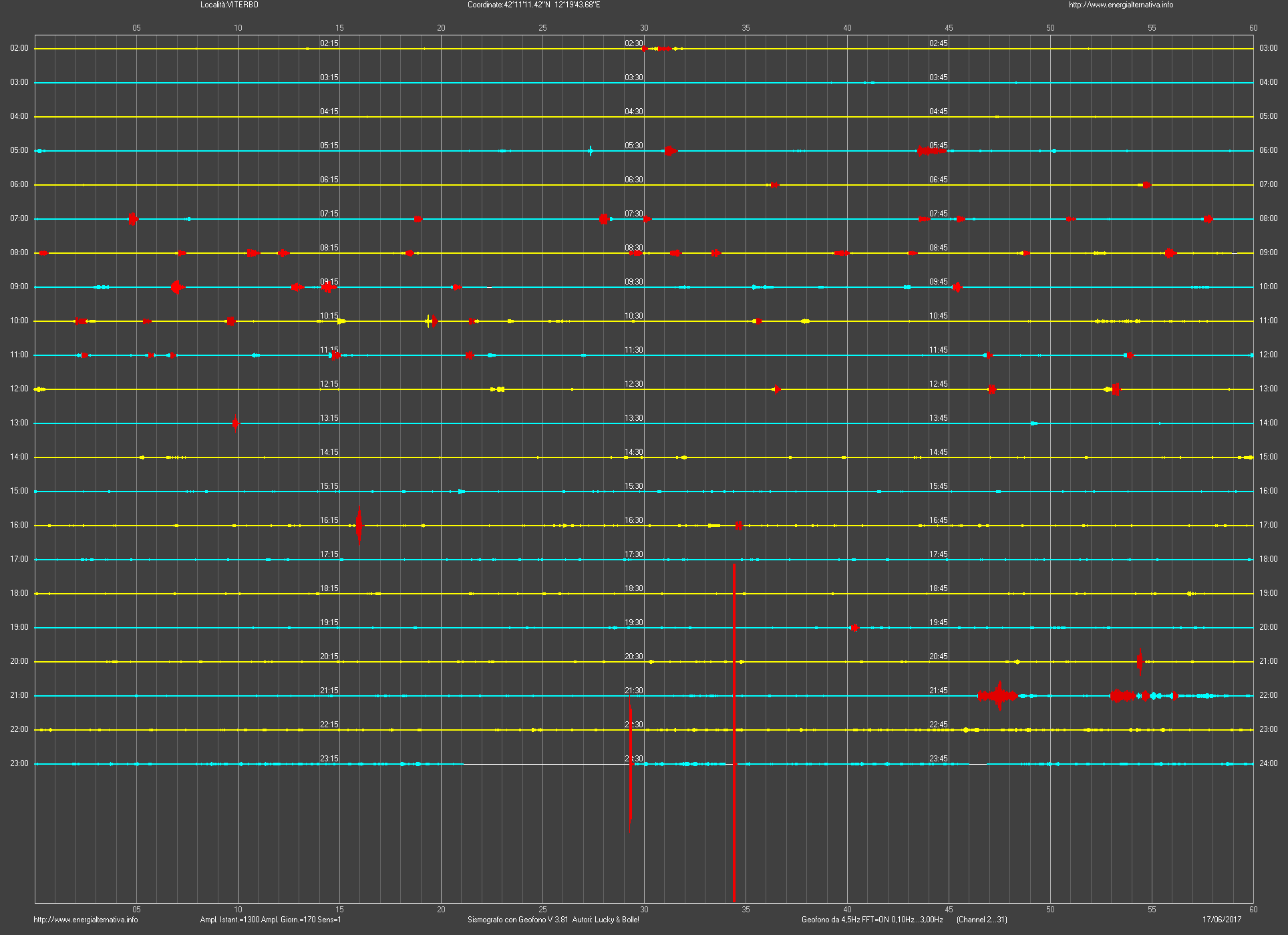

http://www.energialternativa.info/public/newforum/ForumEA/R/SismogrammaDelGiorno2017-6-18%20.png



buon divertimento



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10428

Stato:



Inviato il: 18/06/2017 13:50:36

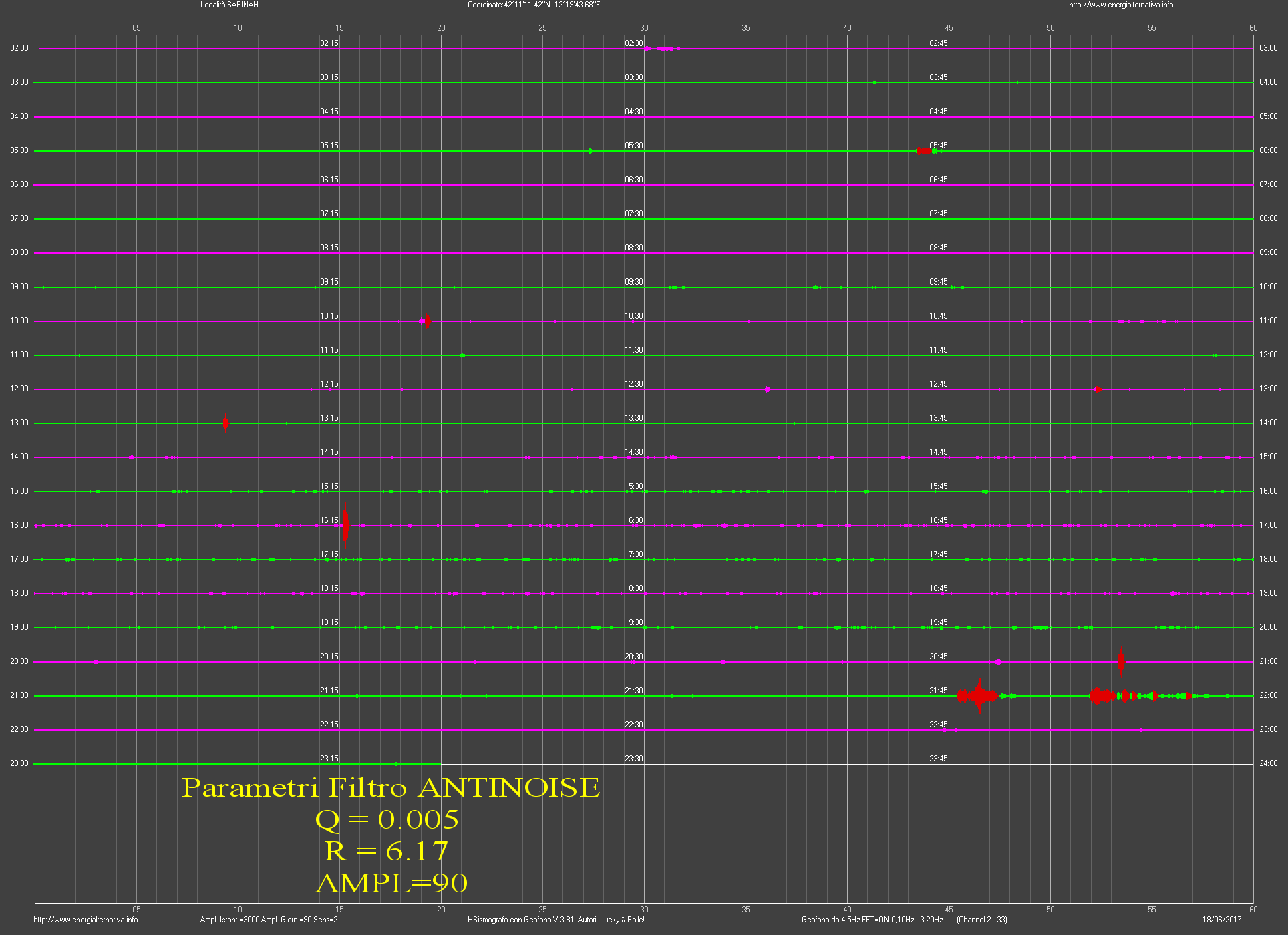

La simulazione è appena finita e questa è l'elaborazione con il filtro antinoise:

http://www.energialternativa.info/public/newforum/ForumEA/R/SismogrammaAntiCamionOperaioi.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
