Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10429

Stato:



Inviato il: 19/08/2017 23:43:52

il manuale del nostro geofono è più piccolo delle pagine dell'indice... sempre ammesso che sia lui...visto che i nostri hanno gli occhi a mandorlina!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 19/08/2017 23:57:59

come rapporto prestazioni /prezzo non c'è storia



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10429

Stato:



Inviato il: 20/08/2017 00:01:21

Cioè geofono-china+SW ...chissà se avessimo avuto quello che combinavamo



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 20/08/2017 00:28:38

CITAZIONE (qqcreafis, 19/08/2017 20:41:59 ) Discussione.php?214427&150#MSG2263

attenzione io dicevo di metterne 2 X asse nel senso che se si vogliono 3 assi occorre mettere 6 geofoni



ah... da quello che avevo capito da Bolle, era diverso... vabbè, vedo cosa posso inventare... anche perchè tutti questi geofoni non ce li ho



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10429

Stato:



Inviato il: 20/08/2017 10:47:33

CITAZIONE (Frisby, 20/08/2017 00:28:38 ) Discussione.php?214427&151#MSG2272

da quello che avevo capito da Bolle, era diverso...

il prof punta ad ottenere il massimo...secondo me si accontenta anche di iniziare i test con un solo asse doppio...o no?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 20/08/2017 14:58:02

ma sicuramente



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 20/08/2017 15:03:08

comunque il "vecchio cane" è un oggetto interessante anche se ha qualche problema di progetto chisssà se qualcuno riesce a trovare degli schemi costruttivi oppure lo possiede e ci fa quanche foto del sistema aperto e le pubblica ???

non è che si capisce molto dal manuale



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10429

Stato:



Inviato il: 20/08/2017 20:59:11

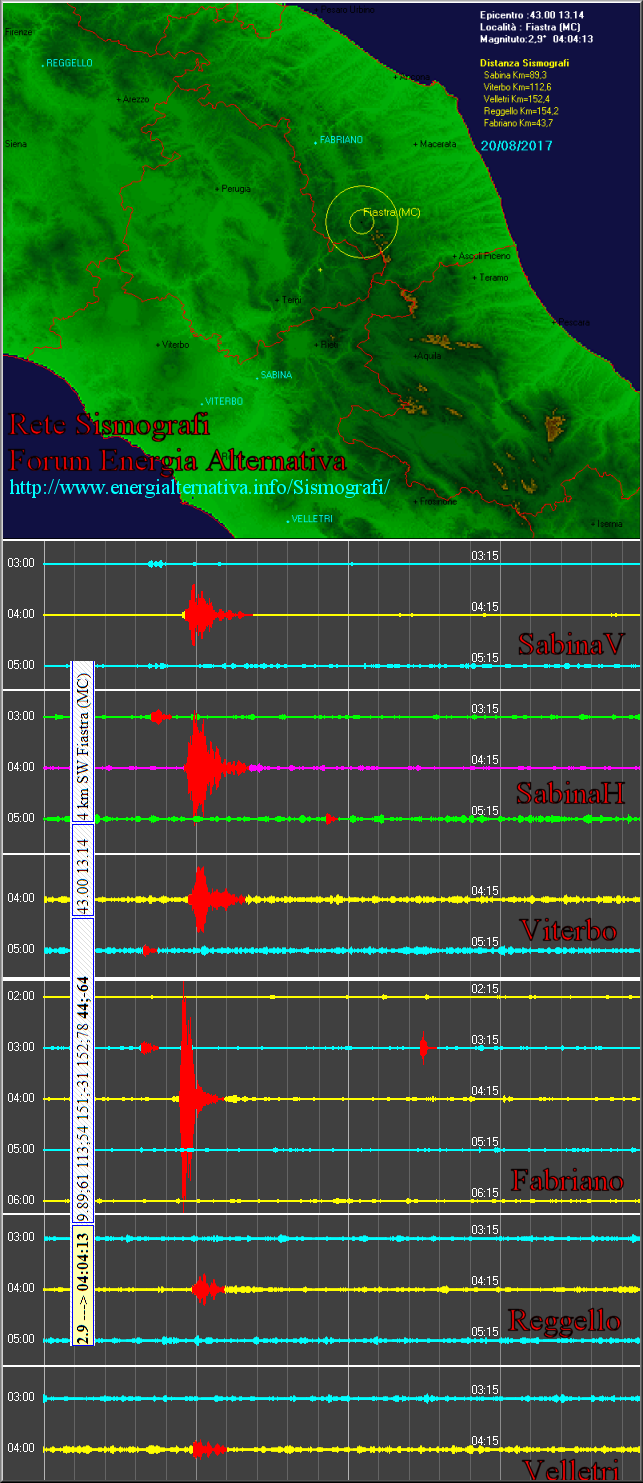

Questo è il terremoto 2.9 di questa notte avvenuto a Fiastra alle 4:04 rilevato da tutti i sismografi della nostra rete:

http://www.energialternativa.info/public/newforum/ForumEA/R/Terremoto2_9FiastraDel20Agosto2017.png



Questi gli allarmi telegram :

04:04:45 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=10 20/08/2017 03:04:12 - P= 4,9 OP=3.03.46:50 R=1,9 D=33,4_ 4.04.37:98_) SABV ( T=11 19/08/2017 21:43:18 - P= 2,8 OP=21.42.45:85 R=0,7 D=32,1_ 4.04.45:28_) FAB ( T=0 20/08/2017 03:12:56 - P= 3,3 OP=3.12.29:18 R=1,3 D=26,9_ 4.04.28:17_)

04:05:22 TERREMOTO RILEVATO DA TUTTE LE STAZIONI!SABH ( T=10 20/08/2017 03:04:12 - P= 4,9 OP=3.03.46:50 R=1,9 D=33,4_ 4.04.37:98_) SABV ( T=11 19/08/2017 21:43:18 - P= 2,8 OP=21.42.45:85 R=0,7 D=32,1_ 4.04.45:28_) VIT ( T=14 20/08/2017 03:48:21 - P= 0,9 OP=03:48:04:74 R=0,8 D=19,3_ 04:04:50:80_) VEL ( T=48 20/08/2017 03:52:36 - P= 1,8 OP=03:51:55:16 R=0,6 D=38,7_ 04:05:00:58_) FIR ( T=29 19/08/2017 08:40:13 - P= 1,0 OP=08:39:49:64 R=0,4 D=24,3_ 04:05:01:16_) FAB ( T=0 20/08/2017 03:12:56 - P= 3,3 OP=3.12.29:18 R=1,3 D=26,9_ 4.04.28:17_)



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10429

Stato:



Inviato il: 21/08/2017 20:24:55

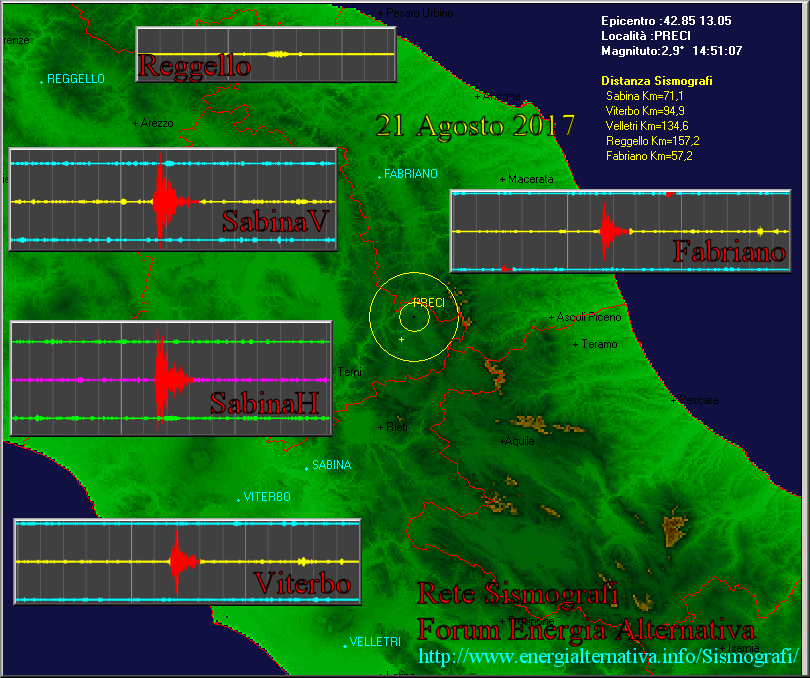

Questo il terremoto 2.9 avvenuto a Preci alle 14:51:07

http://www.energialternativa.info/public/newforum/ForumEA/R/TerremotoPreci2_9Del21Agosto2017.png



Questi gli allarmi:

14:51:36 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=5 21/08/2017 13:44:39 - P= 1,2 OP=13.44.19:48 R=0,5 D=19,3_ 14.51.34:90_) SABV ( T=0 21/08/2017 13:09:00 - P= 0,9 OP=13.08.26:75 R=0,4 D=32,0_ 14.51.30:45_) FAB ( T=3 21/08/2017 14:16:12 - P= 0,2 OP=14.15.48:78 R=0,6 D=17,9_ 14.51.33:42_)

14:53:29 TERREMOTO RILEVATO DA 4 STAZIONI SU 6!SABH ( T=30 21/08/2017 14:53:14 - P= 33,0 OP=14.51.49:1 R=7,5 D=98,8_ ) SABV ( T=45 21/08/2017 14:53:29 - P= 17,3 OP=14.51.48:43 R=4,1 D=118,1_ ) VIT ( T=20 21/08/2017 14:53:04 - P= 29,8 OP=14:51:57:30 R=7,0 D=75,6_ ) FAB ( T=0 21/08/2017 14:52:44 - P= 7,4 OP=14.51.38:57 R=2,2 D=70,5_ )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10429

Stato:



Inviato il: 21/08/2017 21:15:53

E' arrivato un allarme su tutte le stazioni...l'analizzzatore mi da una distanza di 200km da me...punta nella zona esterna di Napoli nel mare...
il sisma si direbbe >4°



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10429

Stato:



Inviato il: 21/08/2017 21:44:02

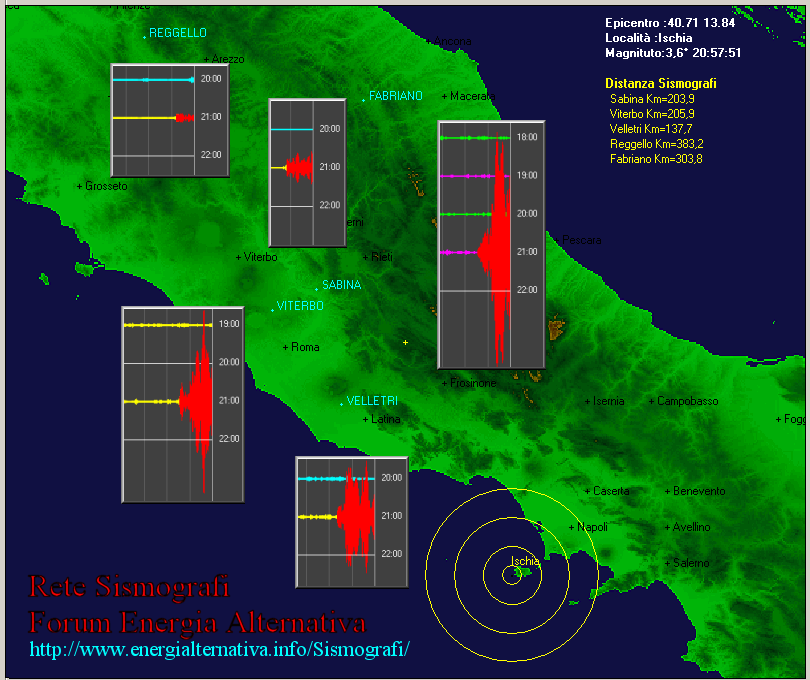

Questo il sisma 3.6 che è avvenuto da poco ad Ischia...registrato da tutti i sismografi della rete:

http://www.energialternativa.info/public/newforum/ForumEA/R/TerremotoIschia3_6Del21Agosto2017.png




Questi gli allarmi:

20:58:41 TERREMOTO RILEVATO DA 4 STAZIONI SU 6!SABH ( T=10 21/08/2017 17:54:45 - P= 2,1 OP=17.54.25:68 R=0,6 D=19,3_ 20.58.40:35_) SABV ( T=6 21/08/2017 20:25:20 - P= 1,1 OP=20.24.47:56 R=0,3 D=34,6_ 20.58.36:32_) VIT ( T=11 21/08/2017 14:53:04 - P= 29,8 OP=14:51:57:30 R=7,0 D=75,6_ 20:58:34:3_) VEL ( T=0 21/08/2017 19:02:32 - P= 3,0 OP=19:02:12:39 R=1,9 D=19,4_ 20:58:27:57_)

20:59:20 TERREMOTO RILEVATO DA TUTTE LE STAZIONI!SABH ( T=10 21/08/2017 17:54:45 - P= 2,1 OP=17.54.25:68 R=0,6 D=19,3_ 20.58.40:35_) SABV ( T=6 21/08/2017 20:25:20 - P= 1,1 OP=20.24.47:56 R=0,3 D=34,6_ 20.58.36:32_) VIT ( T=11 21/08/2017 14:53:04 - P= 29,8 OP=14:51:57:30 R=7,0 D=75,6_ 20:58:34:3_) VEL ( T=0 21/08/2017 19:02:32 - P= 3,0 OP=19:02:12:39 R=1,9 D=19,4_ 20:58:27:57_) FIR ( T=50 21/08/2017 20:44:26 - P= 3,0 OP=20:44:00:46 R=0,5 D=26,9_ 20:59:14:65_) FAB ( T=28 21/08/2017 20:49:54 - P= 3,5 OP=20.49.29:37 R=1,6 D=24,3_ 20.58.52:53_)



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 21/08/2017 22:10:54

scannato SOLO di4km su 204 !!!!!!!!!!



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10429

Stato:



Inviato il: 21/08/2017 22:14:12

CITAZIONE (qqcreafis, 21/08/2017 22:10:54 ) Discussione.php?214427&151#MSG2280

scannato SOLO di4km su 204 !!!!!!!!!!

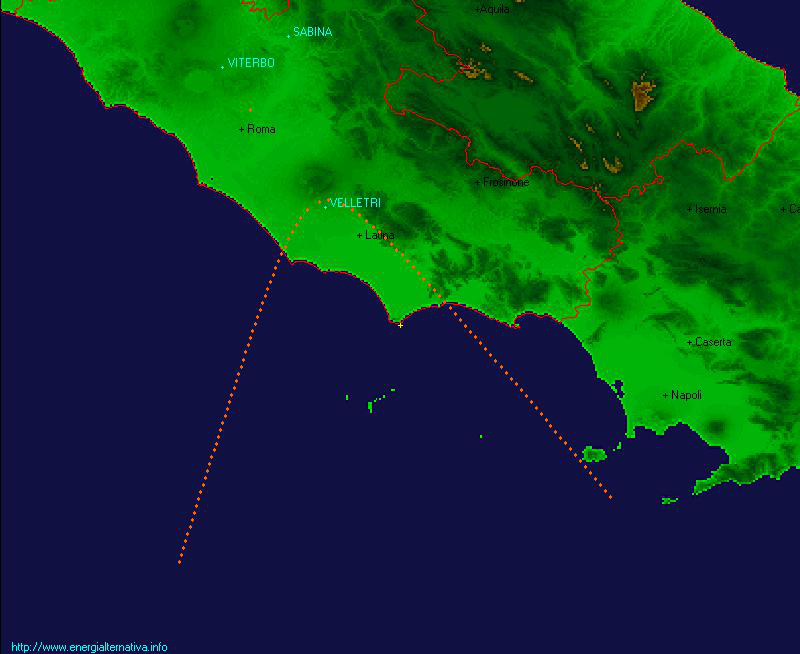

Questo è quello che è venuto ancor prima che uscisse l'epicentro:

http://www.energialternativa.info/public/newforum/ForumEA/R/CalcoloEpicentroIschia.png



Per la cronaca i francesi hanno corretto il magnitudo:4.5 sembra ci siano stati dei crolli...

http://www.energialternativa.info/public/newforum/ForumEA/R/MagnitudoIschiaFrancesi.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 21/08/2017 22:47:42

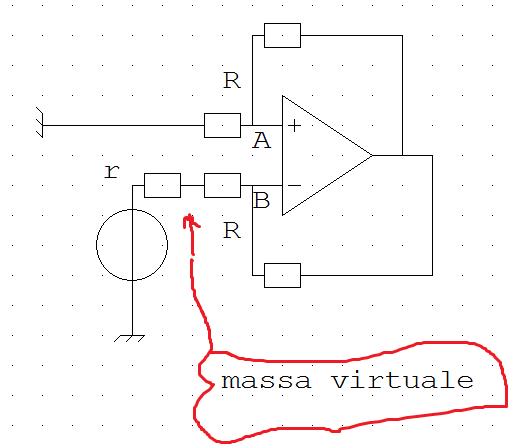

finalmente mi sono reso conto del significato almeno approssimativo di resistenza negativa

il geofono è schematizzato da tre oggetti un generatore ideale e da due resistenze in serie che descrivono la Resistenza interna ad es di 330 Ohm

le due r protebbero essere pensate come

r = 110 Ohm
R = 220 Ohm

in realtà non è possibile suddividerle fisicamente, ma dal punto di vista elettrico si

ammettiamo che il genertaore porti una tensione positiva (es +1mV)

ora basta iniettare corrente negativa tramite la res. di retroazione negativa e VB diventa sempre più negativa si potrebbe scegliere dei valori circuitali per cui lo zero Volt si trova tra le due Resistenze

quindi la r di retroazione deve estrarre 1mV/110 Ohm

e VB si trova a tensione negativa esattamente a -(1mV/110 Ohm)*220 Ohm = -2mV


ma come si fa a questo punto ottenere la stabilità ?

basta che il circuito porti VA alla stessa tensione negativa e quindi occorre mettere un' opportuna reazione sul ramo +


Il risultato è chiudere il generatore su una R inferiore alla sua interma è un pò come mettere una Res negativa in serie a quella interna


i vantaggi di sovrasmorzare il geofono è un aumento della banda

forse una migliore estrazione dell'energia del segnale !!!!!!!!!!!!!!!!!

Svantaggi una R sul + aumenta il rumore per fortuna potrebbe essere un aumento molto limitato se è intorno ai 200 Ohm (occhio se diventa dell'ordine dei K e l'operazionale è atransistor potrebbe non essere più trascurabile)

Se si esagere potrebbe diventare instabile.






Immagine Allegata: resneg.png

ForumEA/R/resneg.png



Modificato da qqcreafis - 21/08/2017, 23:22:56


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Positano

Avatar
Watt


Gruppo:Utente
Messaggi:54

Stato:



Inviato il: 21/08/2017 23:24:38

Per la cronaca i francesi hanno corretto il magnitudo:4.5 sembra ci siano stati dei crolli...


Purtroppo si.... vari crolli ed un morto accertato...
