Bolle
| Inviato il: 24/08/2017 11:07:13
|
Prof, con il sismografo siamo a buon punto... ormai è stabile e la rete dei sismogeafi non sbaglia un colpo. Stiamo per affrontare la questione epicentro e magnitudo..ed anche su questo aspetto non dovrebbero esserci grossi problemi. Ma c'è una questione che ancora sfugge: la bassa frequenza. Non abbiamo molti dati... Sarà da poco più di un mese che il sw è in grado di scendere a quelle frequenze...e l'idea era quella di tenerla sotto controllo in modo più accurato. Si potrebbe estrarre un valore medio degli ultimi minuti oppure fare un altro grafico... insomma...tu che suggerisci? Sempre ed ammesso che lo reputi opportuno
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 24/08/2017 17:36:17
|
LINK
tesi interessante
Modificato da qqcreafis - 24/08/2017, 18:35:13
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 24/08/2017 22:00:53
|
La sola introduzione è illuminante
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 24/08/2017 22:06:49
|
si potrebbero fare due cose
cercare la correlazione con il meteo
studiare lo spettro con cura
per quanto riguarda la R negativa è chiaro che non è posibile amplifica 3000 con un solo stadio ma ce ne vogliono almeno 2, insomma le cose si complicano
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 24/08/2017 23:42:33
|
CITAZIONE (qqcreafis, 24/08/2017 22:06:49 )
ma ce ne vogliono almeno 2
era questa la mia paura...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 24/08/2017 23:48:46
|
Faccio un riassunto sulla situazione di Cianca...ha dei picchi che, nonostante sia tutto a terra, probabilmente , sempre se non è un problema di componenti fallati, arrivano da una centrale ad alta tensione che sta a confine con lui.
L'idea è quella di sfruttare il differenziale dell'ADC ( ha quattro ingressi e in un sol colpo legge A0-A1) ...però si deve collegare un altro cavo dalla massa virtuale...e va cambiato anche il firmware dell'arduino.

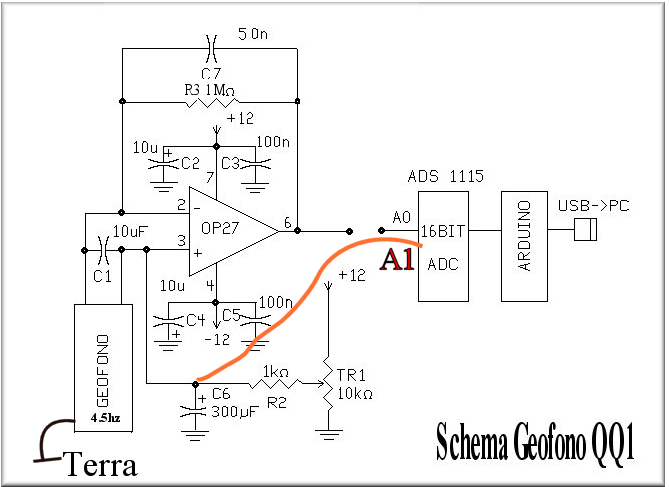

Questo è lo schema da seguire:
Modificato da Bolle - 25/08/2017, 00:19:47
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 25/08/2017 11:32:07
|
se il cavo è lungo si potrebbero mettere degli anelli in ferrite
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 25/08/2017 11:42:04
|
si potrebbe staccare la massa remota e lasciare solo quella dell'arduino, in questo modo si eliminano i looop di massa.
un altro modo è quello di fare la trasmissione in
differenziale
un altro modo è quello di usare due geofoni opposti, amplificare , mandare su due linee e mettere il differenziale vicino all'arduino
questo ha il vantaggio di eliminare i disturbi elettromagnetici generati sul sensore (forse)
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 25/08/2017 11:44:57
|
comunque la tesi parla di mareggiate e microsismiche hanno spettro differente!
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 25/08/2017 11:53:26
|
si potrebbe mandare la calza del cavo ad un ingresso dell'adc e ad un altro ingresso il centrale e così si fa la differenza .
oppure si aggiunge un differenziale con un operazionale che guadagni 1 ad alta impedenza
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 25/08/2017 19:15:38
|

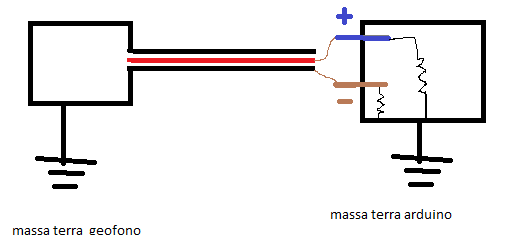

causa il loop di massa le due masse non avranno mai la stessa ddp quindi al limite si potrebbe sconnetterle e comunque fare la diff in un modo qualunque ad es con op differenziale (meglio)
Immagine Allegata: iff.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 25/08/2017 20:29:35
|

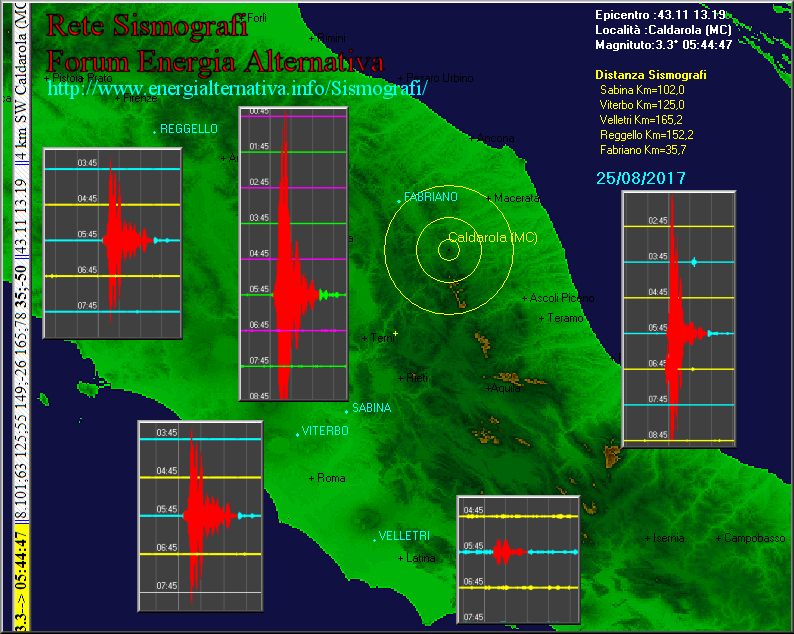

Questa mattina c'è stato un terremoto 3.3 a Caldarola (MC) ed è stato rilevato da tutte le stazioni:
Questi gli allarmi:
05:45:15 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=14 24/08/2017 23:22:29 - P= 2,6 OP=23.22.08:43 R=0,9 D=20,5_ 5.45.15:68_) SABV ( T=12 25/08/2017 03:23:34 - P= 13,7 OP=3.22.59:10 R=2,9 D=35,9_ 5.45.09:67_) FAB ( T=0 25/08/2017 05:30:26 - P= 0,9 OP=5.29.54:4 R=0,4 D=26,9_ 5.44.55:98_)
05:45:44 TERREMOTO RILEVATO DA TUTTE LE STAZIONI!SABH ( T=14 24/08/2017 23:22:29 - P= 2,6 OP=23.22.08:43 R=0,9 D=20,5_ 5.45.15:68_) SABV ( T=12 25/08/2017 03:23:34 - P= 13,7 OP=3.22.59:10 R=2,9 D=35,9_ 5.45.09:67_) VIT ( T=20 24/08/2017 22:22:36 - P= 2,1 OP=22:22:09:82 R=1,3 D=20,5_ 05:45:15:11_) VEL ( T=43 25/08/2017 04:15:40 - P= 1,0 OP=04:15:10:8 R=0,8 D=18,1_ 05:45:31:62_) FIR ( T=28 25/08/2017 02:36:45 - P= 0,5 OP=02:36:14:21 R=0,2 D=20,5_ 05:45:28:78_) FAB ( T=0 25/08/2017 05:30:26 - P= 0,9 OP=5.29.54:4 R=0,4 D=26,9_ 5.44.55:98_)
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 25/08/2017 20:46:03
|

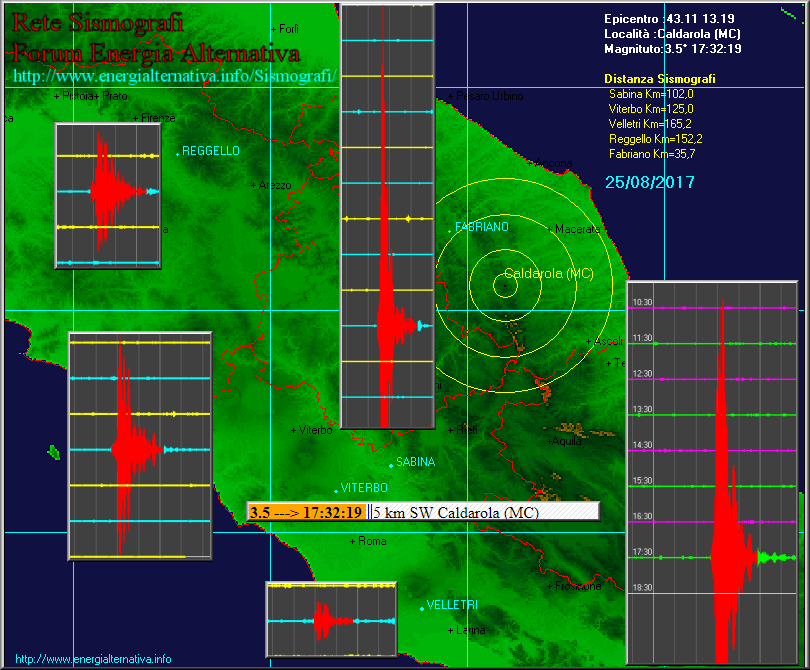

Oggi pomeriggio alle 17:32 c'è stato, sempre a Caldarola , un altro terremoto più forte del precedente rilevato da tutte le stazioni:
Questi gli allarmi:
17:32:48 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=14 25/08/2017 16:16:43 - P= 6,7 OP=16.16.09:40 R=2,0 D=33,4_ 17.32.42:3_) SABV ( T=10 25/08/2017 16:16:54 - P= 9,5 OP=16.16.08:82 R=2,3 D=46,2_ 17.32.40:12_) FAB ( T=0 25/08/2017 16:45:42 - P= 2,6 OP=16.45.15:96 R=1,2 D=25,7_ 17.32.33:46_)
17:33:17 TERREMOTO RILEVATO DA TUTTE LE STAZIONI!SABH ( T=14 25/08/2017 16:16:43 - P= 6,7 OP=16.16.09:40 R=2,0 D=33,4_ 17.32.42:3_) SABV ( T=10 25/08/2017 16:16:54 - P= 9,5 OP=16.16.08:82 R=2,3 D=46,2_ 17.32.40:12_) VIT ( T=16 25/08/2017 11:22:08 - P= 2,0 OP=11:21:46:54 R=0,9 D=27,0_ 17:32:50:6_) VEL ( T=43 25/08/2017 15:38:15 - P= 2,3 OP=15:37:40:92 R=0,5 D=19,4_ 17:33:03:63_) FIR ( T=24 25/08/2017 15:22:10 - P= 0,8 OP=15:21:44:63 R=0,3 D=35,8_ 17:32:52:75_) FAB ( T=0 25/08/2017 16:45:42 - P= 2,6 OP=16.45.15:96 R=1,2 D=25,7_ 17.32.33:46_)
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
superbug
Watt
Gruppo:Utente
Messaggi:54
Stato:
| Inviato il: 25/08/2017 21:34:05
|
ho installato l'antenna gps per sincronizzare l'orario del pc.
quindi a questo punto se non sbaglio manca solo regello così avremmo tutti l'orario sincronizzato.
prossimo passo, palo da 2.5mt conficcato in terra e geofono attaccato al palo. ora è con 1 barra filettata di 1mt in terra, ma il geofono non tocca la barra filettat con tutto 1 lato della scocca,quindi mi aspetto dei miglioramenti |
| | |
Bolle
| Inviato il: 25/08/2017 21:45:18
|
CITAZIONE (qqcreafis, 25/08/2017 19:15:38 )
causa il loop di massa le due masse non avranno mai la stessa ddp quindi al limite si potrebbe sconnetterle e comunque fare la diff in un modo qualunque ad es con op differenziale (meglio)
Attualmente la situazione che ha dato i migliori risultati è questa:
1. La terra viene presa da una palina vicino il geofono la quale è collegata alla scocca del geofono, alla scatola che contiene l'amplificatore e alla calza che racchiude i cavi che vanno all'arduino. La calza viene messa in contatto anche con la scatola che racchiude l'arduino. I cavi contenuti nella calza sono 4 più la calza stessa che è connessa solo a terra.
(+12,Massa (stessa massa anche dell'arduino),-12,segnale di ritorno amplificato, calza).
La massa e la terra non entrano mai in contatto e non fanno loop.
Ora si dovrebbe far passare un altro cavo , cioè la massa virtuale ( piedino non invertente dell'operazionale) e,sfruttando l'operazionale dell'ADC , si fa la sottrazione dei due valori in questo modo avremmo la lettura sia positiva che negativa del segnale...
Modificato da Bolle - 25/08/2017, 21:51:44
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| | |
|
