Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 25/08/2017 22:50:32

mi sembra che sia ottima la situazione 1

la terra del geofono fa da schermo elettrostatico fino alla scatola dell'arduino . Il geofono come circuito ha la stessa massa dell'arduino e quindi Ok non ci sono giri di massa.

se i fili sono lunghi ci potrebbe essere un effetto induttivo di tipo capacitivo.

ci potrebbe essere un' influenza sulle bobine interne al geofono (dichiarano bobine opposte (????) quindi si spera che l'induzione diretta si annulli.

altro problema dovrebbe essere il movimento diretto del magnete per campi variabili lentamente



Modificato da qqcreafis - 25/08/2017, 22:55:12


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10444

Stato:



Inviato il: 26/08/2017 09:26:32

Inizio i lavori di rimbellettamento di tutto...sismografo e geoantenna!

Vado giù con il sismografo verticale...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10444

Stato:



Inviato il: 26/08/2017 12:43:31

Connesso con il nuovo cavo il sismografo verticale e ora sono giù con l'orizzontale...finalmente mi sono liberato della 50 hz...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 26/08/2017 21:53:30


CITAZIONE

finalmente mi sono liberato della 50 hz...

come come come ???



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10444

Stato:



Inviato il: 26/08/2017 22:09:01

Probabilmente cavo rosicchiato da Ringhio...l'ho beccato per ben due volte in passato...il cavo che andava al geofono era volante!

Senza la 50 hz non è che cambia molto la situazione...mi consente di amplificare un pelo di più...ma giusto un pelo...il bello è che nel grafico istantaneo non vedo più la 50 hz che rompe...per il resto la FFT fa il suo lavoro come sempre.

Ora è tutto più pulito...domani attacco la geoantenna!!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 26/08/2017 22:28:22

ci sono tutti gli assi???



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10444

Stato:



Inviato il: 26/08/2017 23:11:07

Sul sismografo? NO! Solo orizzontale e verticale...la geoantenna domani !



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10444

Stato:



Inviato il: 27/08/2017 16:14:27

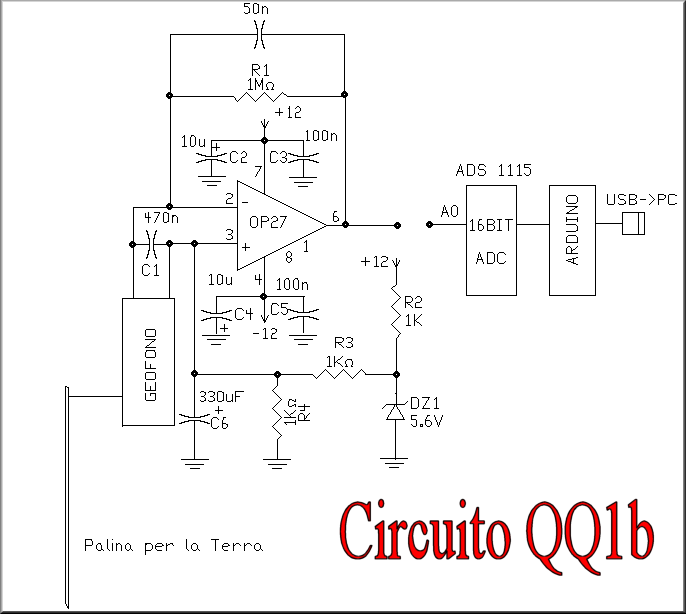

Prof, ho fatto una piccola modifica al circuito QQ1,attende la tua approvazione:

Il circuito l'ho modificato per tre motivi:

1. le persone in questo modo non devono effettuare nessuna taratura sui 2.5V ...quindi niente tester e niente perdite di tempo.

2. si stabilizza la tensione sulla massa virtuale mediante lo zener da 5,6V e delle resistenze da 1k...potevo prenderlo direttamente a tensione più bassa ma ho preferito fare tutto con componenti che si trovano ovunque...va bene anche uno zener da 5.1V. Quindi niente trimmer multigiri etc etc

3. occorre verificare gli spike del sismografo di cianca...se dipende dal trimmer o dalla tensione ballerina...il problema dovrebbe risolversi!


http://www.energialternativa.info/public/newforum/ForumEA/R/CircuitoQQ1b.png




PS1:Ho dovuto rimettere il condensatore C6...perchè dall'altra parte dicevano che se non lo mettevo mi bocciavi

PS2:Uno dei due sismografi sta tenstando questa variante...vediamo se si comporta bene....



Modificato da Bolle - 27/08/2017, 16:20:38


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 27/08/2017 20:34:04

http://www.energialternativa.info/public/newforum/ForumEA/R/RETE%20SISMOGRAFICA%201.jpg
http://www.energialternativa.info/public/newforum/ForumEA/R/RETE%20SISMOGRAFICA%202.jpg



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 27/08/2017 21:10:15

certo va benissimo



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10444

Stato:



Inviato il: 27/08/2017 21:42:37

CITAZIONE (tgsimo_a, 27/08/2017 20:34:04 ) Discussione.php?214427&154#MSG2322

....

Fantastico logo...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10444

Stato:



Inviato il: 28/08/2017 06:40:32

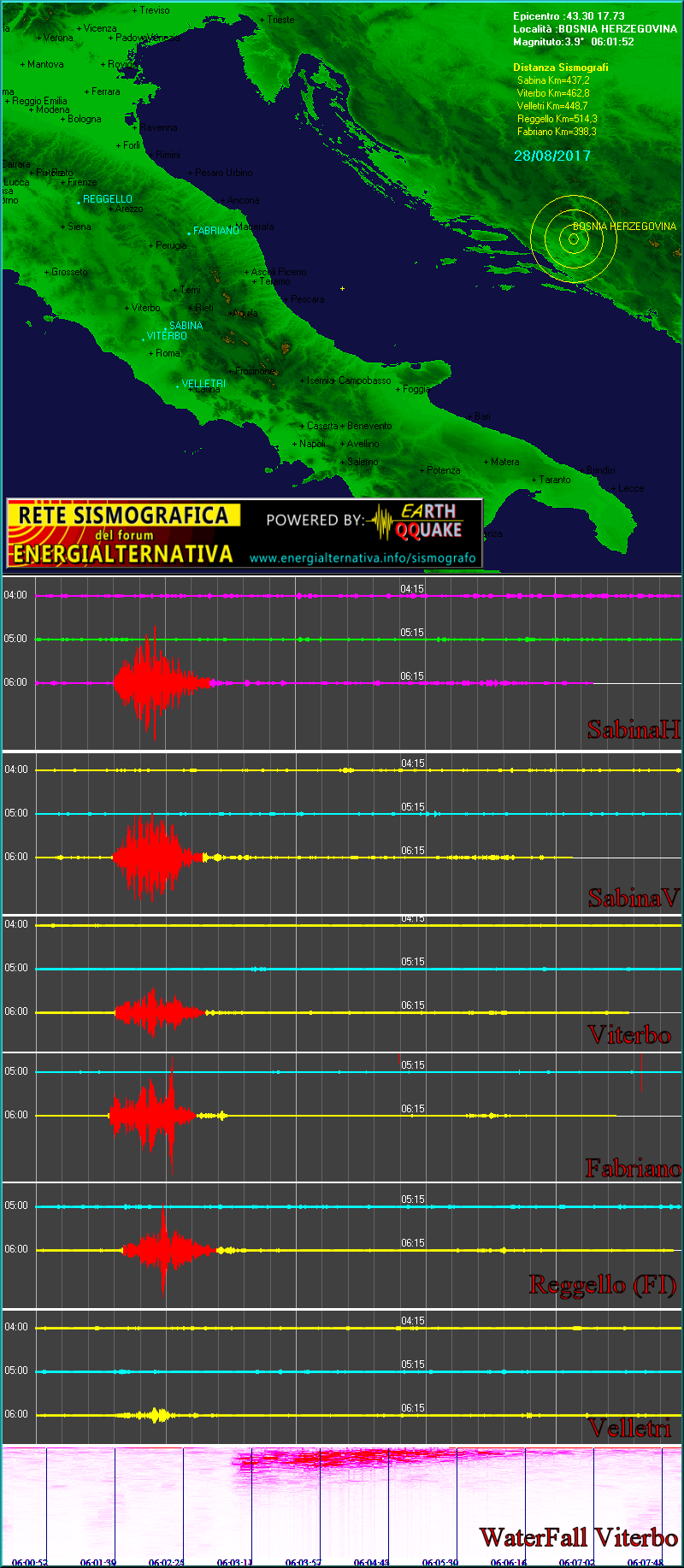

Questo è il terremoto 3.9 delle sei del mattino che è avvenuto in Bosnia ...e questa volta...svegliato dagli allarmi ho fatto il video mentre avveniva il sisma ...terremoto in diretta



Questo è l'evento registrato da tutte le stazioni:

http://www.energialternativa.info/public/newforum/ForumEA/R/TerremotoBosnia3_9Del28Agosto2017.png



Questi gli allarmi :

06:03:08 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=12 28/08/2017 01:23:23 - P= 3,3 OP=1.21.20:50 R=1,1 D=149,8_ 6.03.08:20_) SABV ( T=8 28/08/2017 01:22:46 - P= 3,5 OP=1.21.01:95 R=0,8 D=124,5_ 6.02.58:92_) FAB ( T=0 28/08/2017 05:50:24 - P= 0,8 OP=5.50.00:81 R=0,2 D=23,0_ 6.02.51:39_)

06:03:29 TERREMOTO RILEVATO DA 5 STAZIONI SU 6!SABH ( T=12 28/08/2017 01:23:23 - P= 3,3 OP=1.21.20:50 R=1,1 D=149,8_ 6.03.08:20_) SABV ( T=8 28/08/2017 01:22:46 - P= 3,5 OP=1.21.01:95 R=0,8 D=124,5_ 6.02.58:92_) VIT ( T=14 27/08/2017 17:29:10 - P= 12,8 OP=17:28:37:20 R=4,0 D=27,7_ 06:03:09:23_) FIR ( T=33 28/08/2017 05:42:12 - P= 0,6 OP=05:41:50:38 R=0,2 D=20,5_ 06:03:22:24_) FAB ( T=0 28/08/2017 05:50:24 - P= 0,8 OP=5.50.00:81 R=0,2 D=23,0_ 6.02.51:39_)




Modificato da Bolle - 28/08/2017, 06:54:04


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10444

Stato:



Inviato il: 28/08/2017 14:58:09

La geoantenna tra non molto andrà giù...lavori in corso!!!
Poseido...capisci a me!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:780

Stato:



Inviato il: 28/08/2017 19:18:31


CITAZIONE

Questo è il terremoto 3.9 delle sei del mattino che è avvenuto in Bosnia


Non so se è una coincidenza, ma questa mattina i miei 2 cani si sono messi ad abbaiare in modo strano e ringhiare, ed erano esattamente le 5.49, ho controllato fuori ed era tutto apposto, ma ora leggendo questo post ho pensato, ma è possibile che abbiano avvertito il terremoto da molti km?
Se fosse probabile cosa hanno potuto avvertire visto che le vibrazzioni si sono manifestate alle 6.04? Ultrasuoni? O cosa?
O magari è solo una coincidenza, pero è strano, perche il cane che ho in casa solitamente non gli importa nulla di ciò che accade fuori..



---------------
Non è impossibile se è fattibile!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10444

Stato:



Inviato il: 29/08/2017 01:01:13

Salito ora con la geoantenna...la mia zona è sotto attacco...visto chiaramente un 1.7° a una quindicina di km da me mentre stavo finendo le connessioni perla geoantenna...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
