Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 23/09/2017 09:27:33

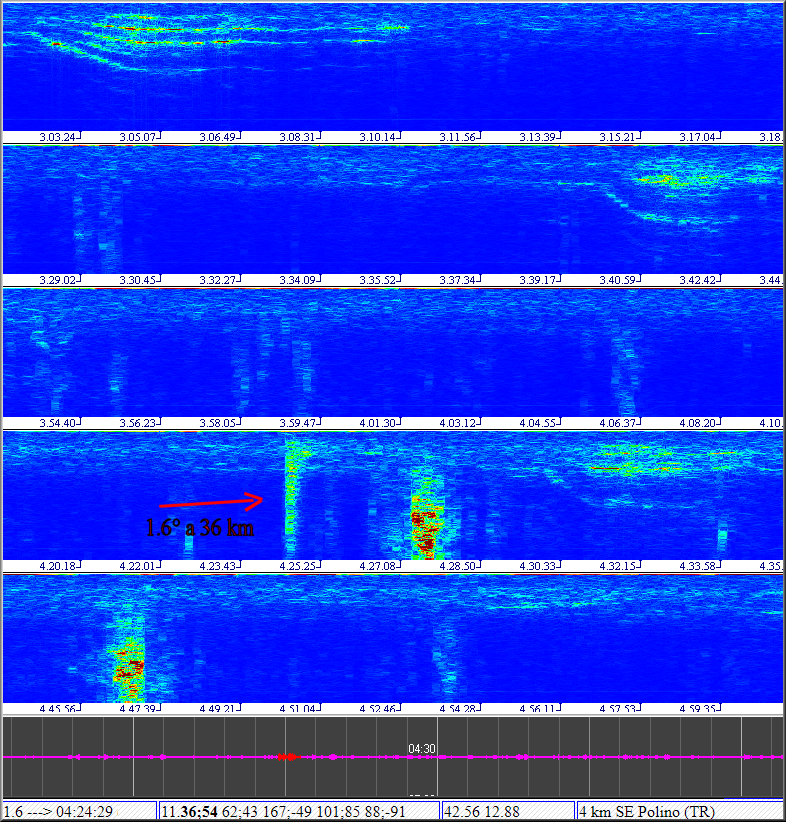

Questo è il terremoto 1.6° avvenuto a Polino alle 4:24 rilevato dalla postazione della Sabina ( sia orizzontale che verticale):

http://www.energialternativa.info/public/newforum/ForumEA/R/TerremotoPolino1_6Del23Settembre2017.png



C'è da farci l'occhio con questa nuova visualizzazione...da notare le solite onde...che prima o poi capiremo con certezza chi le generi...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 23/09/2017 19:44:29

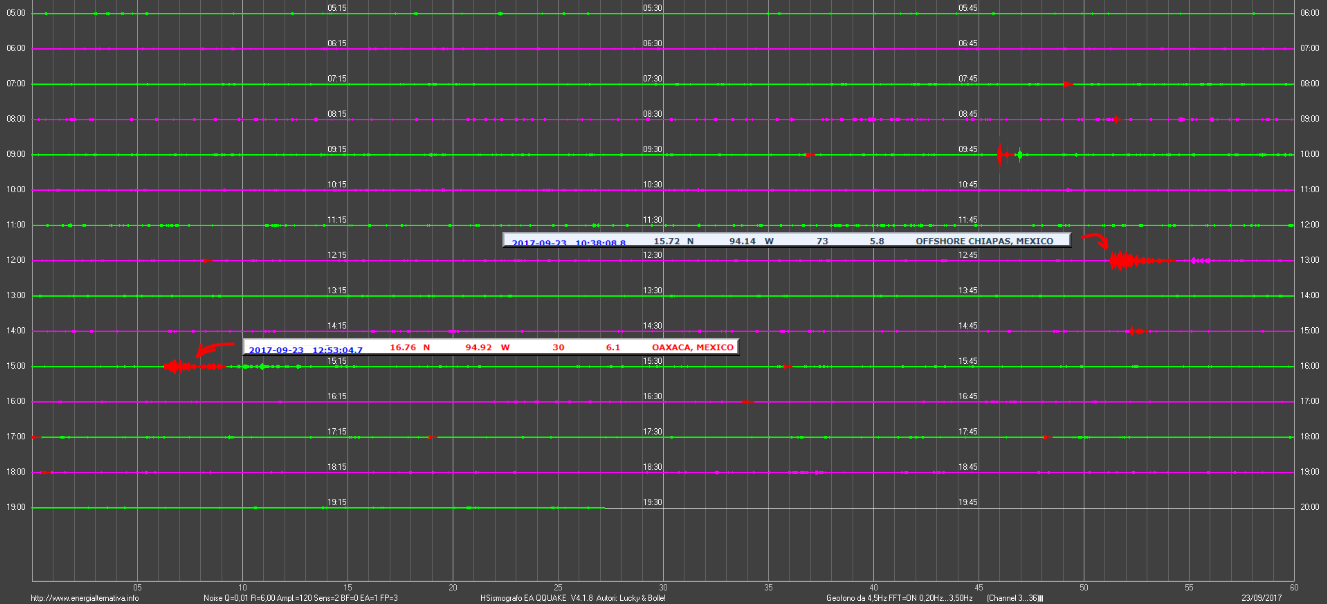

Questi sono i telesisma di oggi avvenuti in Messico che hanno mandato in allarme le stazioni:

http://www.energialternativa.info/public/newforum/ForumEA/R/SismogrammaSabinaTerremotiMessico.png



Questi gli allarmi dei due terremoti:
12:51:21 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=5 23/09/2017 12:08:35 - P= 1,1 OP=12.08.15:57 R=0,3 D=20,5_ 12.51.21:23_) SABV ( T=0 23/09/2017 12:33:21 - P= 1,8 OP=12.32.47:73 R=0,5 D=34,6_ 12.51.15:51_) VIT ( T=6 23/09/2017 12:37:47 - P= 1,9 OP=12:37:23:68 R=0,5 D=24,0_ 12:51:21:33_)

15:06:42 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=3 23/09/2017 14:53:05 - P= 2,5 OP=14.52.17:39 R=0,7 D=47,4_ 15.06.25:20_) SABV ( T=20 23/09/2017 14:55:01 - P= 1,8 OP=14.54.28:17 R=1,0 D=28,2_ 15.06.42:54_) VIT ( T=0 23/09/2017 13:59:11 - P= 3,2 OP=13:58:42:45 R=0,9 D=31,1_ 15:06:15:18_)



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 23/09/2017 20:25:12

mi riferisco al penultimo post:
mi sembra logico e naturale il segnale indicato dalla freccia viola:
c'è stato un colpo o una frattura di una faglia che ha generato vibrazioni su tutte le frequenze che si vanno lentamente a smorzare.
quello che non capisco è il segnale sulla riga sotto ,sotto la freccia viola: come fanno a esserci segnali crescenti su tutte le frequenze che poi cessano improvvisamente tutti insieme?
avete messo in corto i fili del geofono?



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 23/09/2017 20:28:26

CITAZIONE (inventoreinerba, 23/09/2017 20:25:12 ) Discussione.php?214427&165#MSG2483

: come fanno a esserci segnali crescenti su tutte le frequenze che poi cessano improvvisamente tutti insieme?

Sono rumori antropici...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 23/09/2017 20:35:50

ok, cercando su Google rumori antropici= rumori prodotti dall'uomo.



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 23/09/2017 23:52:53

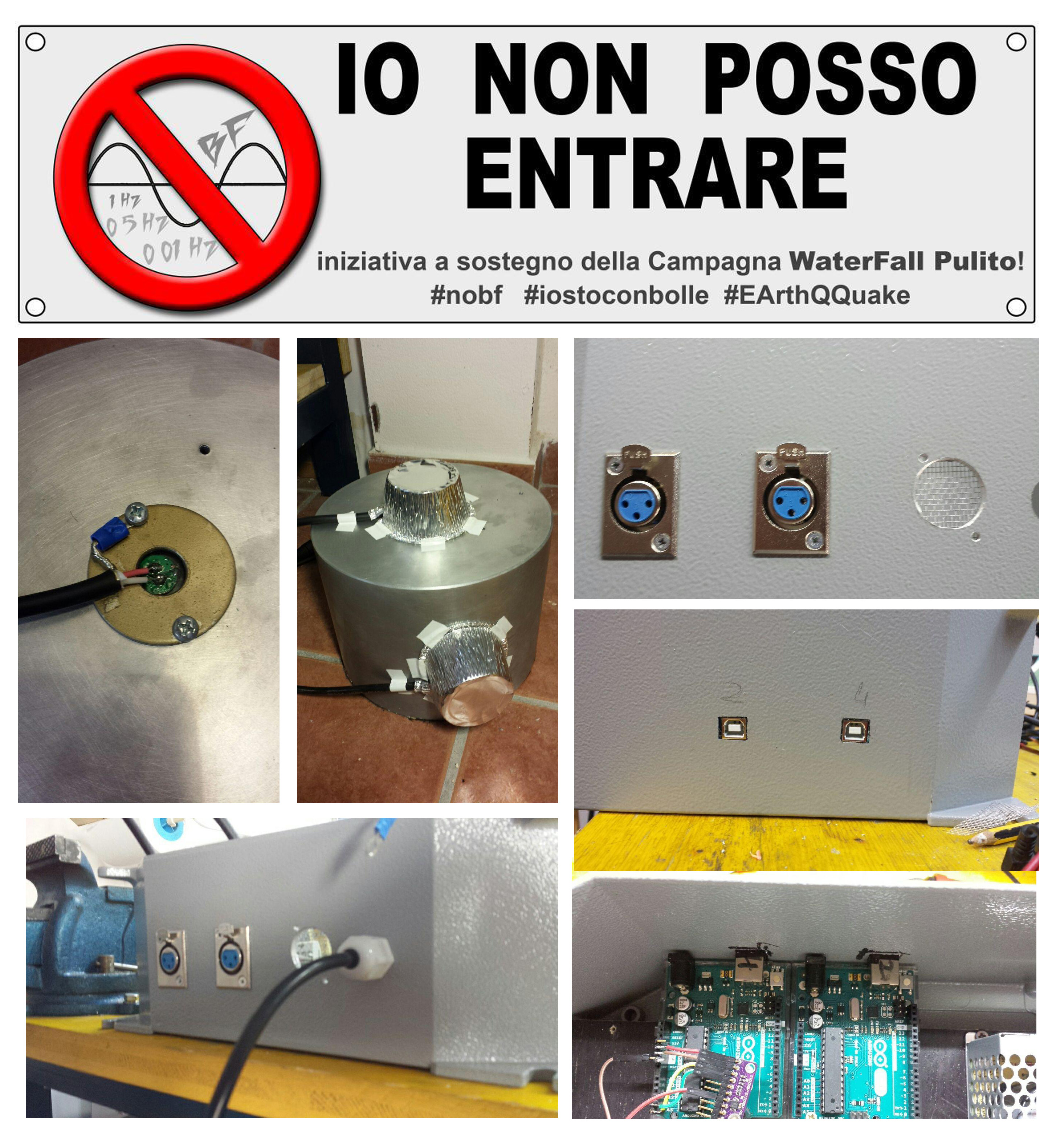

In questi 2gg ho lavorato alla schermatura, per avere la quasi-certezza che la Bassa Frequenza registrata provenisse esclusivamente da oscillazioni del terreno...

Piccolo imprevisto dovuto al sabato (dove è impossibile concentrarsi più di un TOT), ed ho fatto fuori 1 o entrambi gli OP27 e l'ennesimo ADC...

SuperBug gentilmente mi sponsorizza gli OP27, mentre ho appena fatto l'ordine per 2 ADC (cod. ADS1115)... uno lo tengo di scorta...

SONO ASSAI TRISTE...



Immagine Allegata: bf2.jpg

ForumEA/R/bf2.jpg



Modificato da Frisby - 24/09/2017, 00:40:36


---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 24/09/2017 20:06:12

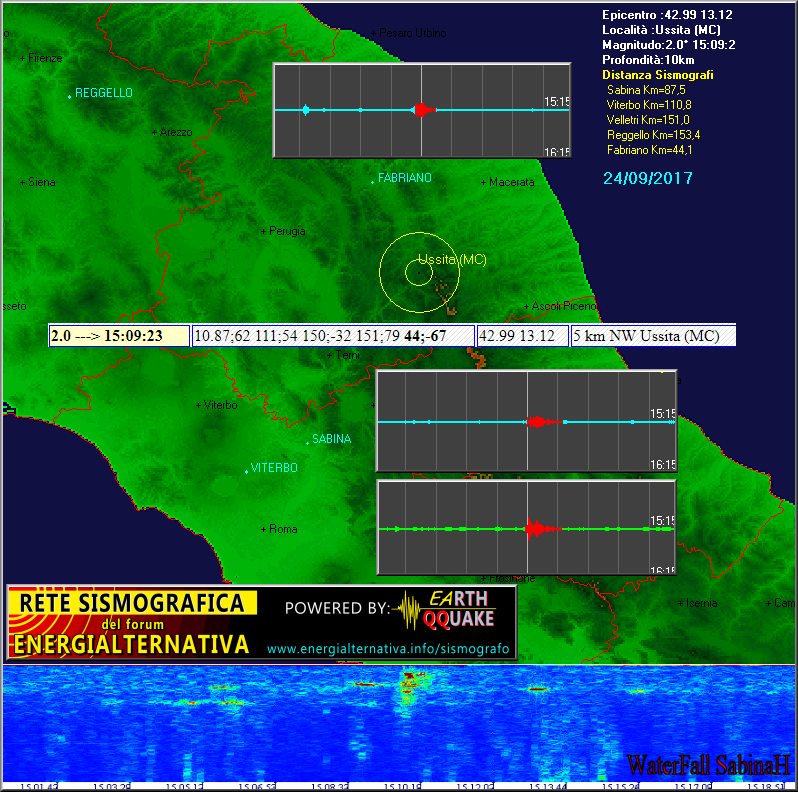

Questo il 2.0 avvenuto ad Ussita (MC) oggi pomeriggio alle ore 15:09:23 :

http://www.energialternativa.info/public/newforum/ForumEA/R/TerremotoUssita2_0Del24Settembre2017.png



Questi gli allarmi:
15:10:09 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=0 24/09/2017 12:20:49 - P= 4,6 OP=12.19.40:73 R=1,6 D=74,3_ 15.10.02:93_) SABV ( T=7 24/09/2017 12:21:32 - P= 4,3 OP=12.19.35:68 R=1,0 D=125,9_ 15.10.09:68_) FAB ( T=3 23/09/2017 23:23:50 - P= 3,9 OP=23.23.25:89 R=0,6 D=26,9_ 15.10.05:73_)
15:11:11 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=40 24/09/2017 15:11:09 - P= 5,4 OP=15.10.04:20 R=1,0 D=66,6_ ) SABV ( T=42 24/09/2017 15:11:11 - P= 2,2 OP=15.10.18:67 R=0,6 D=61,6_ ) FAB ( T=0 24/09/2017 15:10:29 - P= 0,5 OP=15.10.05:73 R=0,1 D=23,1_ )



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 25/09/2017 00:29:15

Due aggiornamenti:il primo che Emiro Medda ( che si trova ad Amelia) entrerà a brevissimo a far parte della nostra rete!


il secondo è che il povero Frisby ha rotto tutto...l'adc e l'op27 ma possiamo lasciarlo solo soletto?ma no...certo che no!
Oggi pomeriggio, mentre tentavo di stare dietro al prof nelle sue volate...mi ha fatto venire in mente una cosa. Mi sono detto...ma possiamo tentare di fare una versione degradata del sismografo?
Cioè , possiamo tentare di eliminare qualcosa e mantenere cmq un buon sismografo?
La prima cosa che mi è venuta in mente è stata quella di eliminare il convertitore a 16 bit e utilizzare il 10 bit dell'arduino.Ho fatto qualche test...qualcuno potrebbe pensare che 5 bit (il nostro ADC se non viene usato in differenziale lavora a 15 bit) di differenza non siano molti...invece sono tanti...si passa da 32.768 a 1.024 valori!
E' una enormità...
Ma...visto che qualcuno dice che tarocchiamo i dati oppure che il nostro SW fa miracoli...vediamo di fare O MIRACOLONE!!!

Quindi da domani verrà inserita un flag "Modalità degradata" che se abilitato il sismografo userà il 10 bit dell'arduino...cioè senza ADC!

Su su recuperiamo Frisby...



Modificato da Bolle - 25/09/2017, 00:38:44


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 25/09/2017 08:44:11

CITAZIONE (Bolle, 25/09/2017 00:29:15 ) Discussione.php?214427&165#MSG2488



Su su recuperiamo Frisby...



Faccine/Smileys_0008.gif

Ottempero ai doveri familiari eppoi son tutto tuo! (in senso metaforico del termine!)

Io proverei a testarlo sul Verticale con scheda QQ1b... tanto dopo la nuova installazione è tutto intercambiabile con estrema facilità...

Peccato aver invertito su una scheda il +12 con il - ed aver visto un OP27 -e l'ADC fare una brutta fine ed un cattivo odore di bruciato!

Mi preparo per l'esperimento!



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 25/09/2017 08:55:22

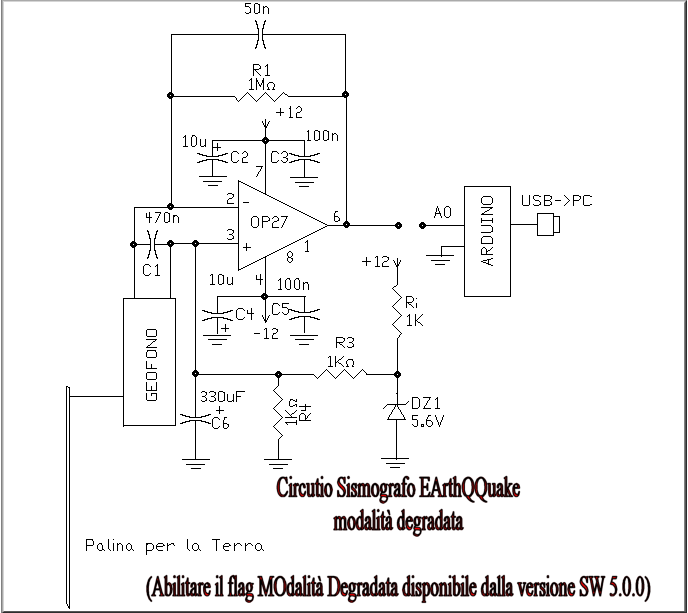

Questo è il circuito per la modalità degradata...manca il convertitore a 16 bit:

http://www.energialternativa.info/public/newforum/ForumEA/R/Circuitomodalitadegradata.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 25/09/2017 10:44:52

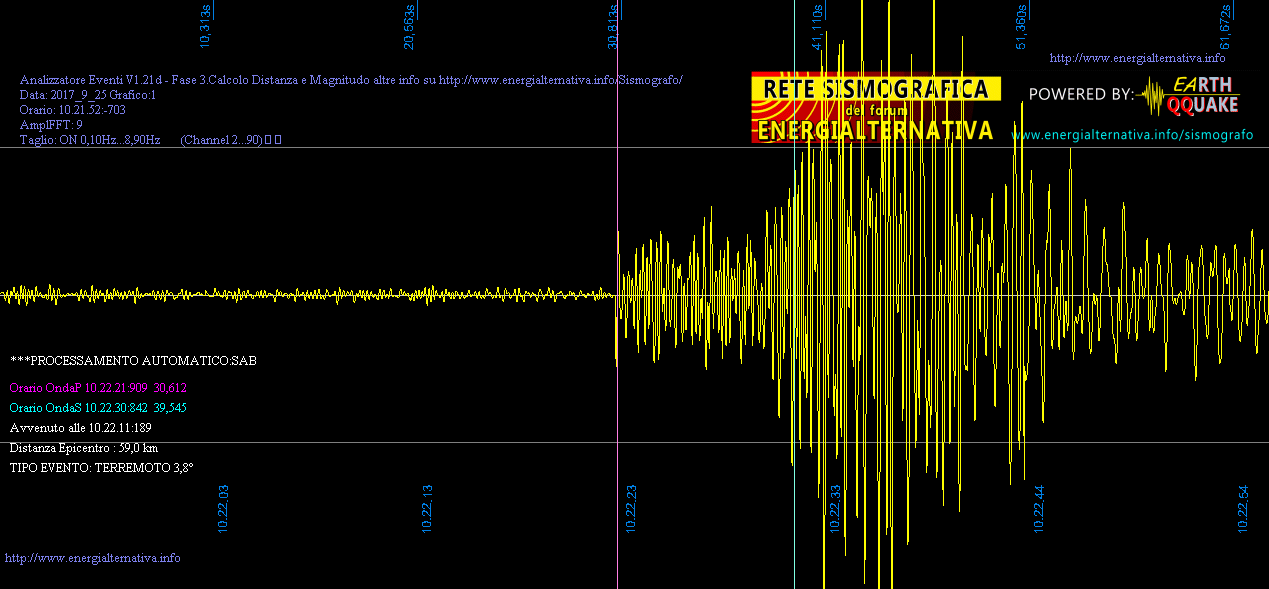

Quindici minuti fa c'è stato a un sisma a Capitignano (AQ) . ho atteso INGV che uscisse con i dati ...questa è stata l'analisi (in tempo reale ) del sismografo della sabina...con tanto di tempi delle onde P , S e del sisma:

http://www.energialternativa.info/public/newforum/ForumEA/R/AnalisiTerremoto2_9CapitignanoDel%2025Settembre2017.png



L'analizzatore dice 59 km,mentre ingv dice che sta a 61 km...mannaggioooo!!!!Inoltre per l'analizzatore l'evento è avvenuto alle 10:22:11 ....per INGV l'evento è avvenuto un secondo dopo....vabbè...per quelli che pensano che tarocchiamo i dati...tranquilli...si tratta solo di fortuna!
Certo ...l'analizzatore dice che si è trattato di un 3.8°...per ingv di un 2.9°...vabbè...ci dobbiamo ancora lavorare sopra...


CITAZIONE
2.9 ---> 10:22:12 (13 min) 12.61;21 88;24 196;-43 104;64 100;-71 42.50 13.31 2 km SE Capitignano (AQ)



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 25/09/2017 11:39:15

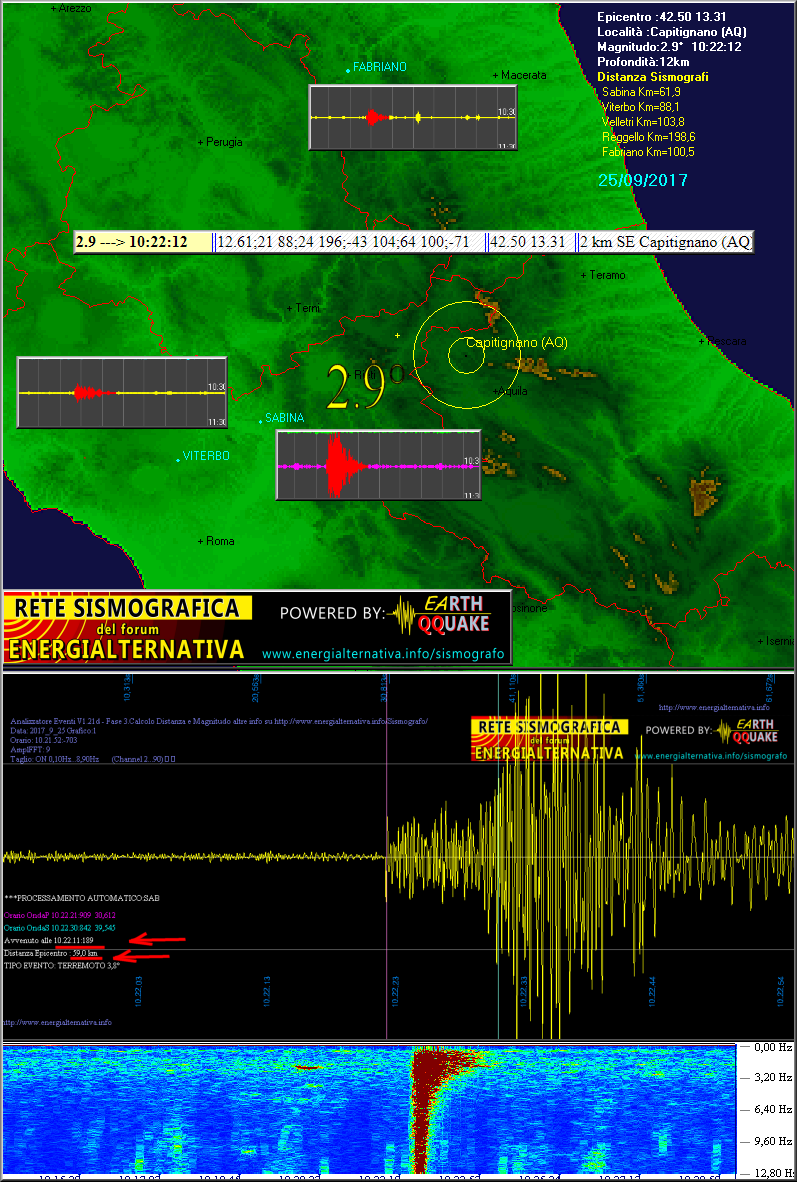

Questo il sisma avvenuto oggi alle 10:22:12 a Capitignano(AQ) ...purtroppo due stazioni della nostra sono ancora sotto manutenzione...

http://www.energialternativa.info/public/newforum/ForumEA/R/Terremoto2_9CapignanoDel25Settembre2017.png



Questi gli allarmi:
10:22:48 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=6 25/09/2017 06:08:01 - P= 1,5 OP=6.07.42:18 R=0,4 D=19,2_ 10.22.38:20_) SABV ( T=0 25/09/2017 10:06:14 - P= 0,9 OP=10.05.46:4 R=0,4 D=28,2_ 10.22.32:57_) VIT ( T=16 25/09/2017 10:16:40 - P= 1,4 OP=10:16:02:18 R=0,8 D=24,0_ 10:22:43:35_)
10:23:06 TERREMOTO RILEVATO DA 4 STAZIONI SU 6!SABH ( T=6 25/09/2017 06:08:01 - P= 1,5 OP=6.07.42:18 R=0,4 D=19,2_ 10.22.38:20_) SABV ( T=0 25/09/2017 10:06:14 - P= 0,9 OP=10.05.46:4 R=0,4 D=28,2_ 10.22.32:57_) VIT ( T=16 25/09/2017 10:16:40 - P= 1,4 OP=10:16:02:18 R=0,8 D=24,0_ 10:22:43:35_) FAB ( T=34 24/09/2017 22:58:48 - P= 0,5 OP=22.58.29:1 R=0,1 D=19,2_ 10.23.05:92_)



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 25/09/2017 14:29:54

Da questa mattina abbiamo anche una versione degradata del sismografo...la sta testando Frisby



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 25/09/2017 14:36:22

Questo è il terremoto 2.6° avvenuto alle ore 12:59:13 sulla costa marchigiana :

http://www.energialternativa.info/public/newforum/ForumEA/R/Terremoto2_6CostaMarchigianadel25Settembre2017.png



Osservate il rumore antropico che ha il WF di Fabriano dell'utente Cianca...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10442

Stato:



Inviato il: 25/09/2017 14:43:15

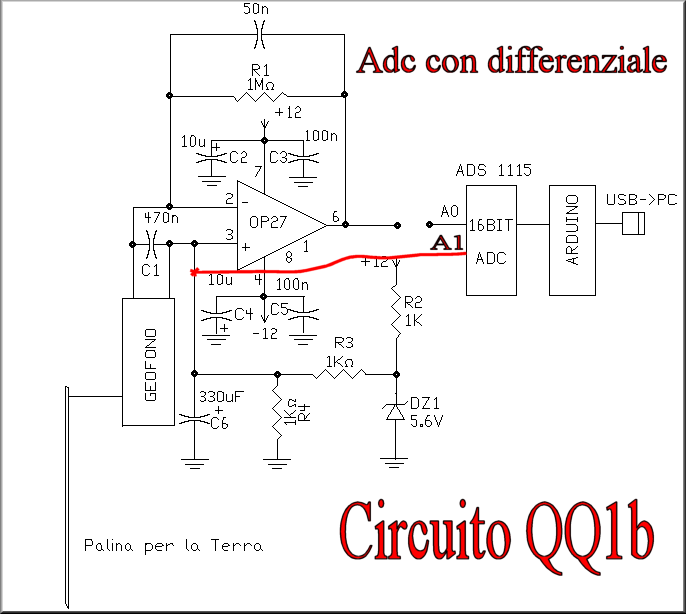

E' arrivata un'ottima notizia dal parte di Lucky che oggi ha testato il 16° bit dell'ADC in configurazione differenziale: funge tutto!

Vediamo come si comporta il tutto...

Questo è il collegamento adottato:

http://www.energialternativa.info/public/newforum/ForumEA/R/CircuitoQQ1bDifferenziale.png




Modificato da Bolle - 25/09/2017, 14:48:12


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
