Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 26/12/2017 23:15:20

Rullo di tamburi...il prof è entrato a far parte della rete...http://www.energialternativa.info/Public/NewForum/ReteSismografica.php
Con Parma abbiamo conquistato anche l'emilia romagna

http://www.energialternativa.info/Public/NewForum/ReteSismica.png




---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 26/12/2017 23:49:37

Prof racconta un po' .....che Bolle fa il carbonaro



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 26/12/2017 23:50:50

ma quale carbonaro...a fatto l'interrogazione a sorpresa...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 27/12/2017 22:56:26

si tratta di prove di trasmissione ora sto provando il soft da casa con una bobina, i segnali li simulo con un magnete.


ma poi lo voglio attaccare al geofono



Modificato da qqcreafis - 27/12/2017, 23:00:20


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 27/12/2017 23:02:40

ma ora cosa hai attaccato, il tuo sismografo?.....che geofono vuoi usare, quelli che usiamo noi, o ce qualche sorpresina?



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 27/12/2017 23:18:57

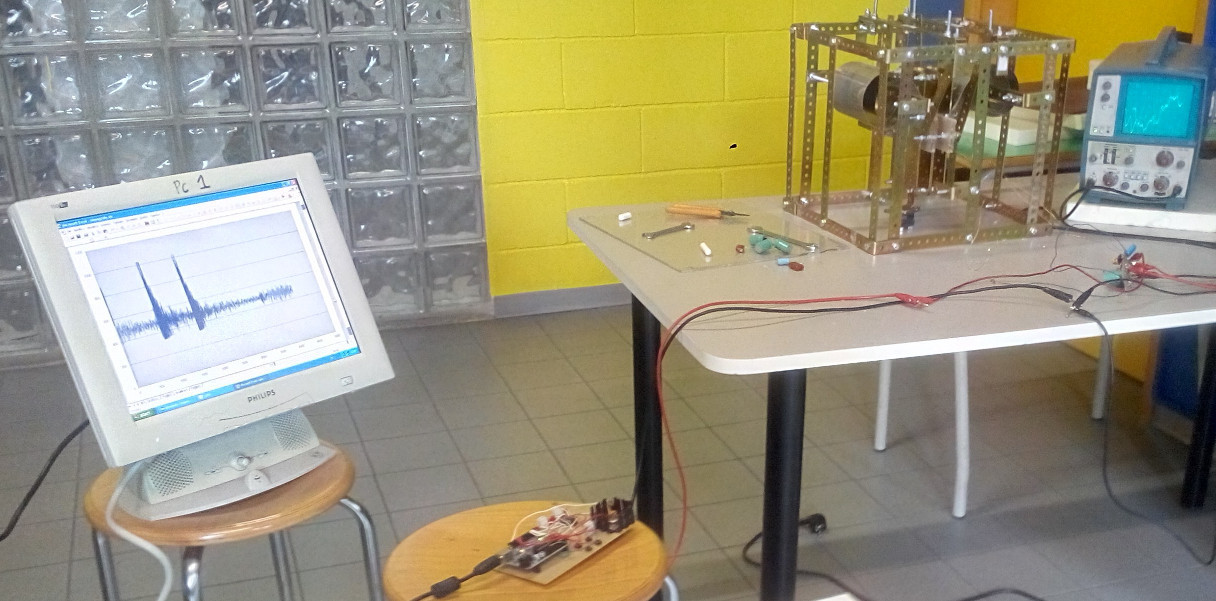

quello che avevo costruito cerco la foto



ecco l'articolo LINK

solo la foto LINK

sono passati quasi 4 anni.... ora i tempi sono più maturi




Modificato da qqcreafis - 27/12/2017, 23:31:10


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 28/12/2017 00:15:19

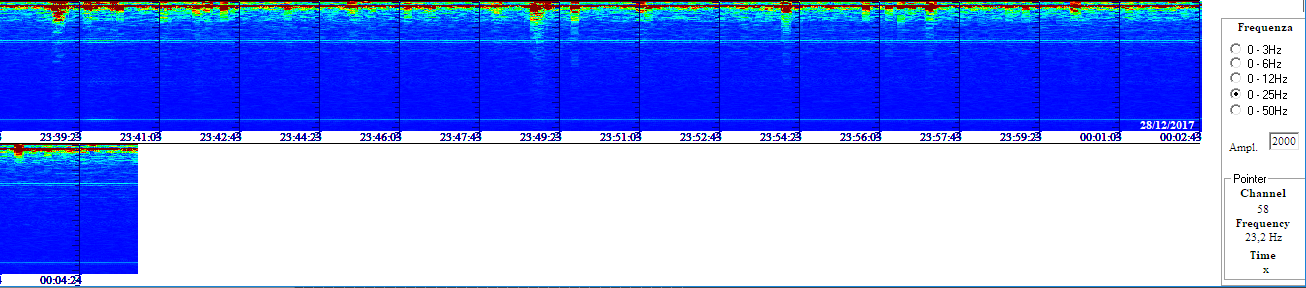

l'acquisizione è di 102 valori al secondo circa ma manda la f di 25 Hz in 23,2

occorre modificare la f di acquisizione agendo sul .ino per mandare le f al loro posto



Immagine Allegata: wf.png

ForumEA/S/wf.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 28/12/2017 00:17:22

bene bene, quindi hai rimediato i magneti che ti mancavano.....sono proprio curioso di vedere come va e se riuscirà a battere il geofono da 4.5Hz

Bolle compiti in arrivo



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 28/12/2017 02:40:46

No no...è solo un errore di pixel e rappresentazione...vediamo se riesco a convincere il prof con la nuova versione!!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 28/12/2017 09:27:49

Questa la sequenza sismica di questa notte...in mezzo si è infilato anche un 3.5 avvenuto in bosnia ...il correlatore ha correlato tutto per bene!

http://www.energialternativa.info/public/newforum/ForumEA/S/SequenzaSismicaCentroItalia28Dicembre2017.png

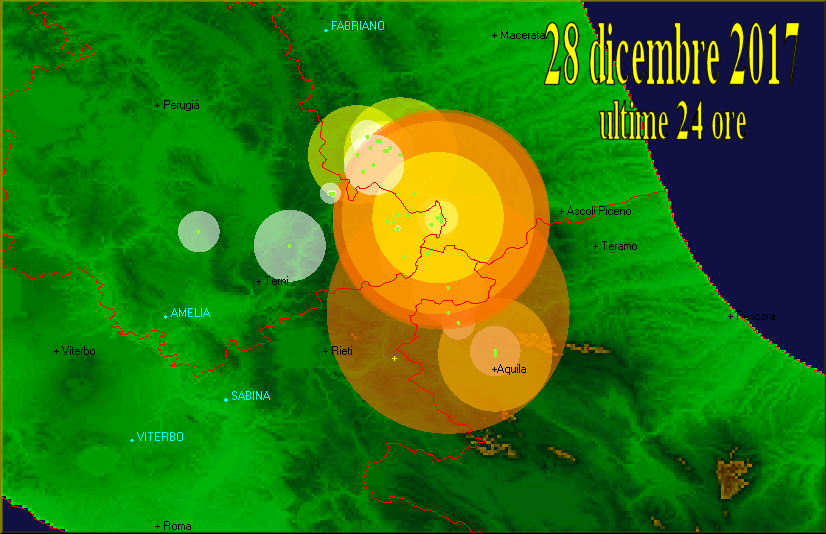

Questa la posizione geografica:

http://www.energialternativa.info/public/newforum/ForumEA/S/ConsolleSequenzaSismicaCentroItalia28Dicembre2017.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 28/12/2017 22:13:39

Vediamo meglio cosa dice il prof...
CITAZIONE (qqcreafis, 28/12/2017 00:15:19 ) Discussione.php?
<br>214427&189#MSG2849

l'acquisizione è di 102 valori al secondo circa ma manda la f di 25 Hz in 23,2

occorre modificare la f di acquisizione agendo sul .ino per mandare le f al loro posto


la questione è nota sin dall'inizio...anzi prima era anche peggio e ci avevo messo una pezza...poi ho trovato una soluzione....che al prof, a cui non sfugge nulla, sembra non piacere. Vediamo se lo convinco.
Quale è il problema ? Il problema è che l'adc a 16 bit con gli interrupt non va...evidentemente la libreria con il protocollo i2c rompe le scatole o usa qualche interrupt e non c'è nulla da fare...non va.

Cosa ho fatto per ovviare al problema? Ho usato un contatore nell'arduino che ha la precisione del millisecondo e entro in polling stretto fino a che non scattano i 10 ms...dopo il quale si effettua una lettura dell'adc.
Quindi il prof ha perfettamente ragione...perchè visto che la fft ha 1024 elementi , implica che in un secondo vengono effettuate 102 interrogazioni.


Ora cerco di uscire fuori dall'angolo...e spero di riuscirci!

Perchè dobbiamo effettuare le letture ogni 10,24 ms? per fa si che facciamo una FFT ogni 10 secondi? E se la faccio ogni 10,24 secondi cosa cambia? Cambia che i canali ,che costituiscono la scomposizione delle armoniche, non sono rappresentati da 'interi' cioè ogni canale ha una frequenza precisa senza tanti numeri dopo la virgola. Faccio un esempio ...se prendessimo (come vorrebbe il prof) un valore ogni 10,24 ms i canali corrisponderebbero alle frequenze:

0- 0,0 - 0,1Hz
1- 0,1 - 0,2Hz
2- 0,2 - 0,3Hz
3- 0,3 - 0,4Hz
4- 0,4 - 0,5Hz
5- 0,5 - 0,6Hz
6- 0,6 - 0,7Hz
7- 0,7 - 0,8Hz
8- 0,8 - 0,9Hz
9- 0,9 - 1,0Hz

Ma come si comportano i canali con una scansione a 10,00 ms?

0- 0,000 - 0,102Hz
1- 0,102 - 0,204Hz
2- 0,204 - 0,306Hz
3- 0,306 - 0,408Hz
4- 0,408 - 0,510Hz
5- 0,510 - 0,612Hz
6- 0,612 - 0,714Hz
7- 0,714 - 0,816Hz
8- 0,816 - 0,918Hz
9- 0,918 - 1,024Hz

Cosa ho combinato ieri? Ho riallineato la visualizzazione della frequenza sul WF (deve era presente la scala graduata con tanto di clik con visualizzazione della frequenza basata su una scansione a 10sec invece che a 10,24 sec)...provvisoria che poi è diventata definitiva. E come ha fatto il prof ad accorgersi? Il prof è il prof...e quindi si accorge di tutto...ha mandato un segnale preciso (bobina invece che il geofono ed usata come antenna). Visto che non gli tornava la 25 hz (armonica inferiore della 50 hz)...e tana libera tutti.

Questa cosa è un problema? Per me no...si riallineano i valori dei canali...anche se non è molto importante per frequenze bassisisme tipo quelle dei terremoti. Ma qua decide il prof...
Quindi prof...che famo?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 28/12/2017 23:44:35

tutto giusto!

(attenzione ! io sto usando la versione degradata )

in effetti non è che sia importantissimo e quindi la correzione non è urgente tutttavia prima o poi va

fatta.


Un'altra cosa che mi ossessiona è il rapporto segnale / rumore ovvero l'estrazione dal caos dell'ordine.

Il convertitore usa "solo" 15 bit ma può fare 600 acquisizione al secondo...

potrebbe avere senso recuperare qualcosa con l'oversampling?

chissa forse con i segnali al limite quelli debolissimi potrebbe avere un senso ....



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 29/12/2017 00:39:02

CITAZIONE (qqcreafis, 28/12/2017 23:44:35 ) Discussione.php?214427&189#MSG2854


in effetti non è che sia importantissimo e quindi la correzione non è urgente tutttavia prima o poi va fatta.

fiuuuu...che sospiro di sollievo!



CITAZIONE (qqcreafis, 28/12/2017 23:44:35 ) Discussione.php?214427&189#MSG2854

Un'altra cosa che mi ossessiona è il rapporto segnale / rumore ovvero l'estrazione dal caos dell'ordine.

Il convertitore usa "solo" 15 bit ma può fare 600 acquisizione al secondo...

potrebbe avere senso recuperare qualcosa con l'oversampling?

chissa forse con i segnali al limite quelli debolissimi potrebbe avere un senso ....

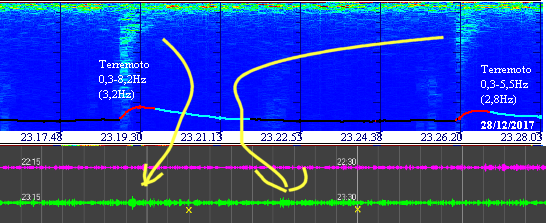

Si può fare...considera che con il geofono/op27...non tiriamo fuori nulla di buono. La prova da fare è con l'ina103 ...quello che hai usato per il tuo sismografo ...io ne ho uno solo...montato sulla geonatenna...ma è un casino trovarlo, costa come il geofono...quella è una prova da fare. Cmq dal WF orizzontale avvenuto un'oretta fa (che è totalmente automatico ...se qualcuno non ci crede lo giustifico...perchè stento anche io a crederci) ha 'intercettato' un 2.1 e un 1.9 avvenuto ad Accumoli a circa 70 km dal sensore...poi oggi c'è un rumore di fondo a bassa frequenza bestiale...che si riesce cmq ad attenuare con una curva di equalizzazione particolare ed evitando di 'parsare' le bassissime frequenze. Nel sismogramma non si vede praticamente nulla...è un rumore come un'altro...mentre il wf con il correlatore (furbacchione ma lento ( ci mette 2 minuti per stimarlo)) lo fa suo!

http://www.energialternativa.info/public/newforum/ForumEA/S/Correlazione.png



C'è invece una cosa che secondo me occorre iniziare a pensare...il sismogramma per il WF...cioè ora i sismografi fanno vedere il classico grafico...ma con quello ci si fa poco...noi dovremmo iniziare a pensare di fare un waterfallgramma. Come o famo?



Modificato da Bolle - 29/12/2017, 01:17:43


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 29/12/2017 01:00:32

CITAZIONE (Bolle, 29/12/2017 00:39:02 ) Discussione.php?214427&189#MSG2855

Come o famo?


O famo strano



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10114

Stato:



Inviato il: 29/12/2017 01:13:12

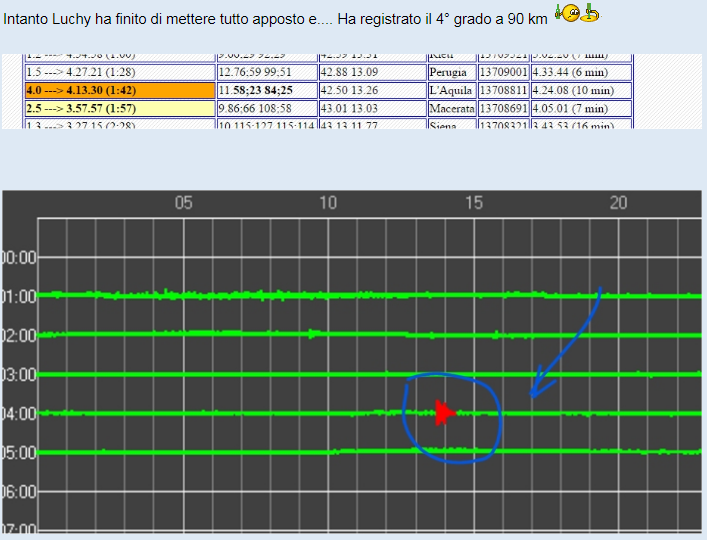

A febbraio 2017 eravamo messi così:

http://www.energialternativa.info/public/newforum/ForumEA/S/Febbraio2017.png



registrare un 4° ci sembrava fantastico...brancolavamo e cercavamo l'onda P...ricordo che gli 'esperti' ci dicevano che si vede raramente ...solo sui terremoti forti Faccine/mf_laughbounce.gif

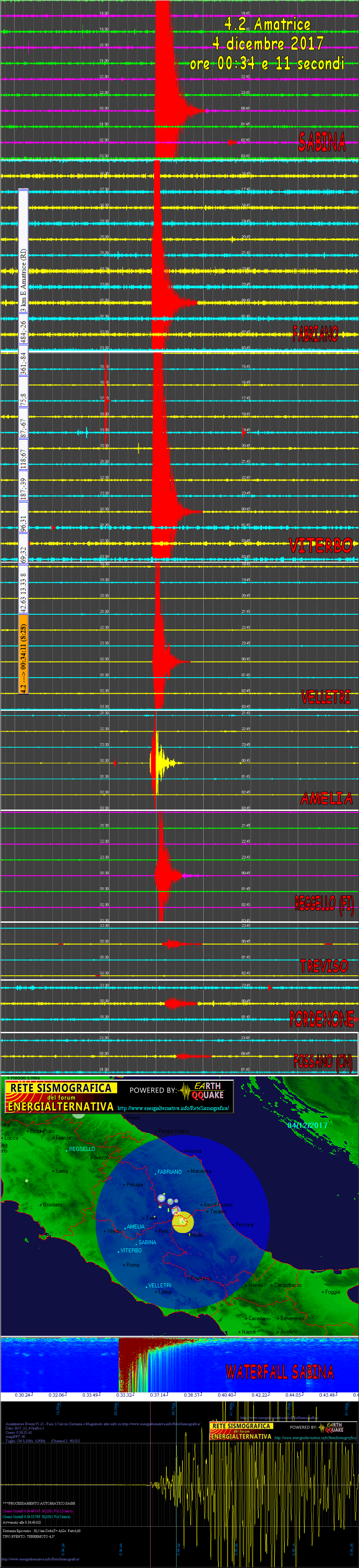

La situazione , in meno di un anno è cambiata in un modo incredibile...questo è quello che abbiamo preso ad inizio mese:

http://www.energialternativa.info/public/newforum/ForumEA/S/Terremoto4_2AmatriceDel04Dicembre2017.png



E' stato un lavoro sicuramente impegnativo , realizzato con un GRUPPO incredibile, che ha permesso di creare la Rete Sismografica che è in forte espansione...e oggi possiamo dire che abbiamo

il primo sismografo in Campania a Montecorvino Rovella in provincia di Salerno!!


Noe ci frequentava già da un po...ma ora è entrato nel vivo!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
