qqcreafis
| Inviato il: 01/01/2018 20:24:47
|
http://www.energialternativa.info/public/newforum/ForumEA/S/par_LOG2018_1_1.zip il file dati è grassotttello , ma zippato ci stà
tieni conto che a 25m in linea aria ci sta il traliccio da 380KV
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 02/01/2018 00:20:50
|
Sto vendendo il log...dovresti abilitare i due flag della FFT che ho scritto sopra (equalizzazione avanzata e abbassa BF) ...la situazione migliora tantissimo...certo è complicato capire la curva caratteristica che genera il tuo geofono....sarebbe da implementare una funzione che dice di non equalizzare la curva ...cioè che si faccia gli affari suoi. Inoltre vedo che estrai 16 bit puri...forse perchè vai di oversampling dal 10 bit....giusto? Dovrei fare una modifica per far tornare i valori positivi...ma non cambierebbe la cosa (perchè il 16bit legge i negativi).
Hai intenzione di mettere il 16 bit o rimani sull'adc interno dell'arduino?

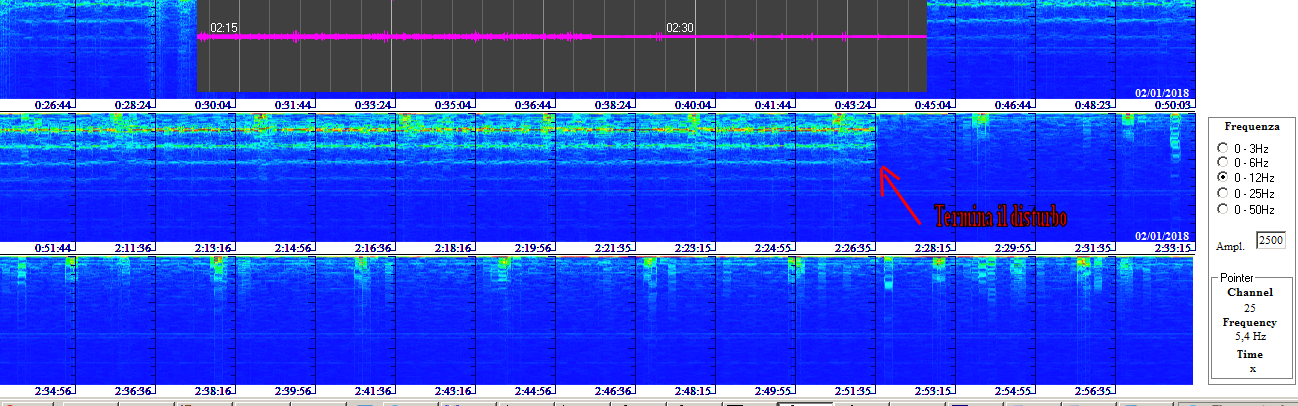

Cmq dalle 2:27 termina il disturbo...si vede anche nel sismogramma...e probabilmente molte frequenze appaiono perchè l'oversampling ha dei limiti...
Qua ho abilitato la curva avanzata l'abbassamento della BF e l'abbassamento forte della BF...insomma la BF tua che spara in questo modo viene fortemente attenuata.

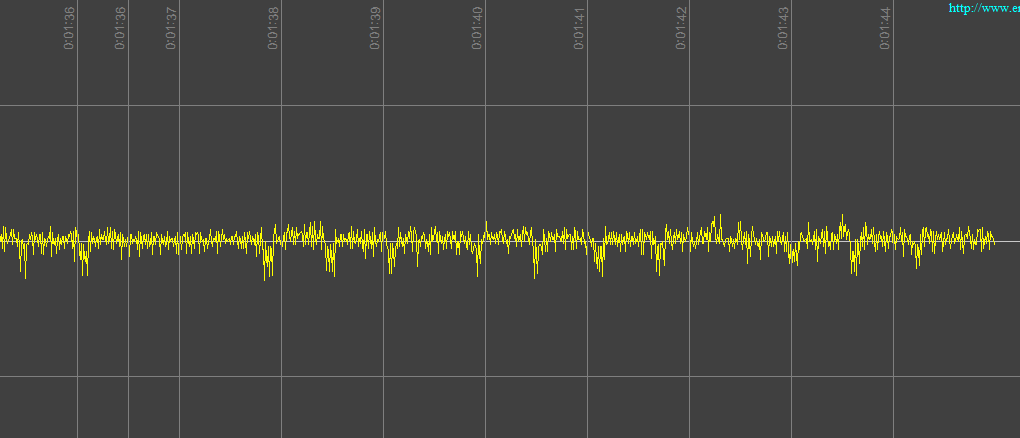

Questi i disturbi che durano fino alle 2:27 del mattino

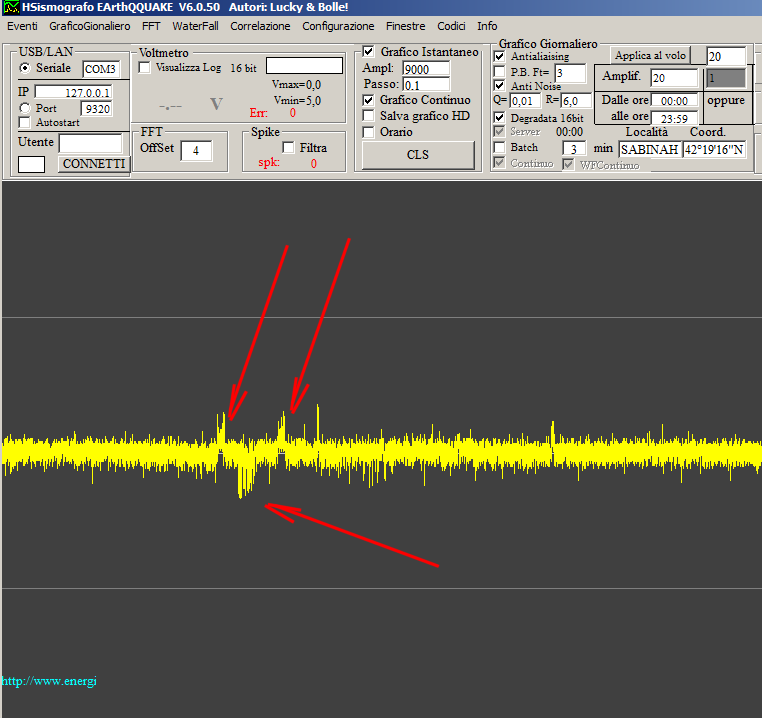

Questi i 'cosi' che arrivano ogni 3 minuti dopo le 2:27:

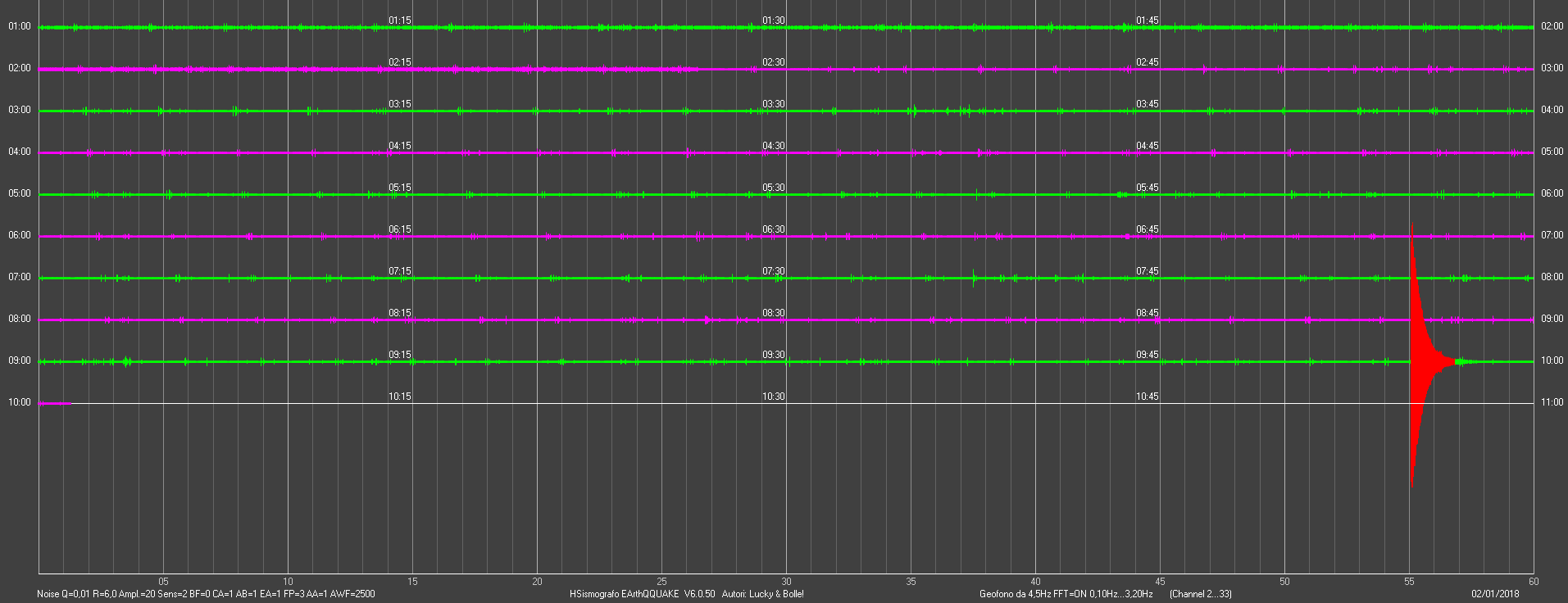

Questo è il sismogramma con i parametri settati ad hoc:
Modificato da Bolle - 02/01/2018, 01:07:28
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 02/01/2018 06:24:13
|

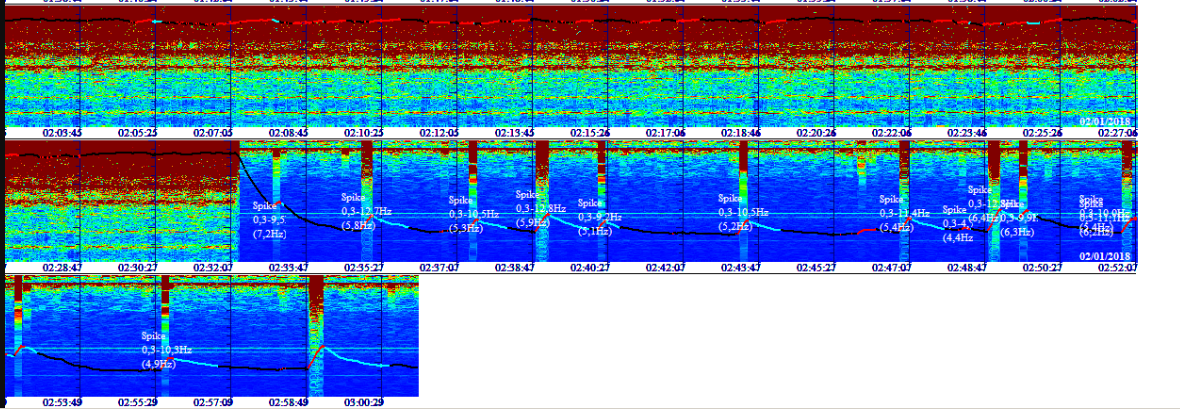

Anche questa notte stessa cosa...alle 2:32 termina il disturbo...con i soliti 3 minuti di intervallo tra i soliti disturbini  .
mmmm
( urge che abiliti i due flag)
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 02/01/2018 06:47:54
|

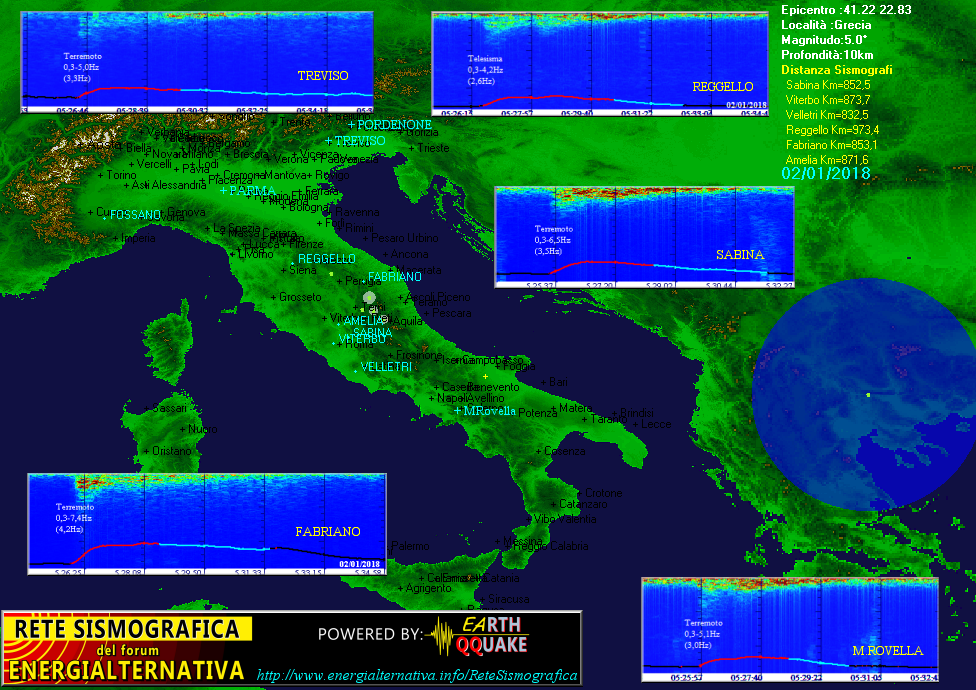

Alle 5:26 5:33 è stato rilevato da quasi tutte le stazioni un 5.0 avvenuto in Grecia...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 03/01/2018 20:28:35
|
alimento con l'usb !!
sono i 3,3 volt con un rc poi tolgo la r ed in condensatore si scarica piano piano sulla r ingresso
come si fa ad alimentare l'arduino con qualcosa di meglio pur mantenendo la connessione usb?
io suppongo che siano sbalzi di tensione di alimentazione...

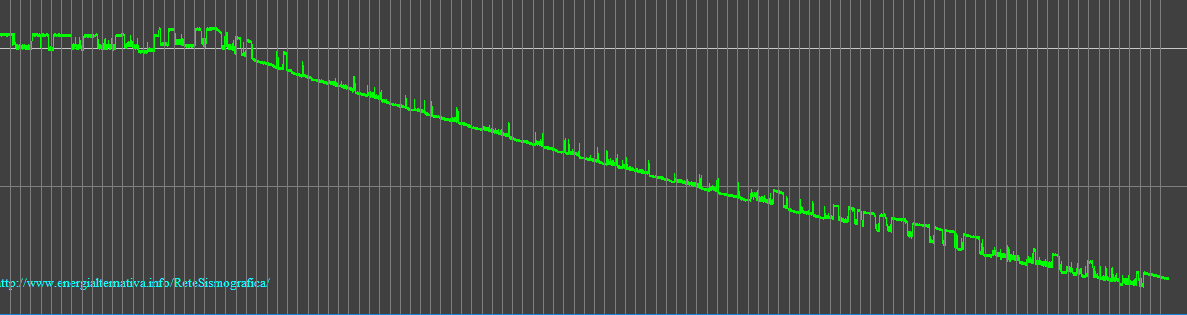

Immagine Allegata: alimentazione.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 03/01/2018 21:59:14
|
ho trovato, basta mettere un al esterno da 7V circa
oppure sul pin vin
oppure esattamente 5V sul pin 5v ed automaticamente si disattiva l'alimentazione usb pur rimanendo connessa per i dati
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 03/01/2018 22:23:23
|
Si si ....si ha la possibilità , con l'arduino uno, di alimentarlo dall'esterno. Con l'adc16 a 16 bit questo problema non c'è e può essere alimentato tranquillamente con la usb del pc visto che fa tutto da solo e comunica in i2c i valori all'arduino.
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 03/01/2018 23:28:44
|
CITAZIONE
Con l'adc16 a 16 bit questo problema non c'è e può essere alimentato tranquillamente con la usb del pc visto che fa tutto da solo e si, ora mi procurerò l'adc per il momento sto prendendo confidenza con l'hw e con la questione
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 04/01/2018 12:26:34
|

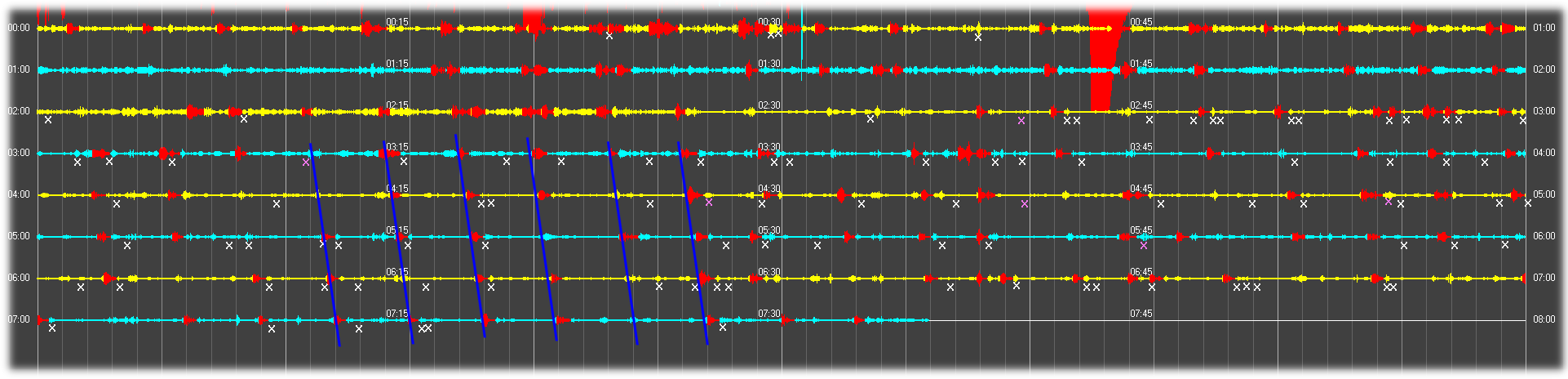

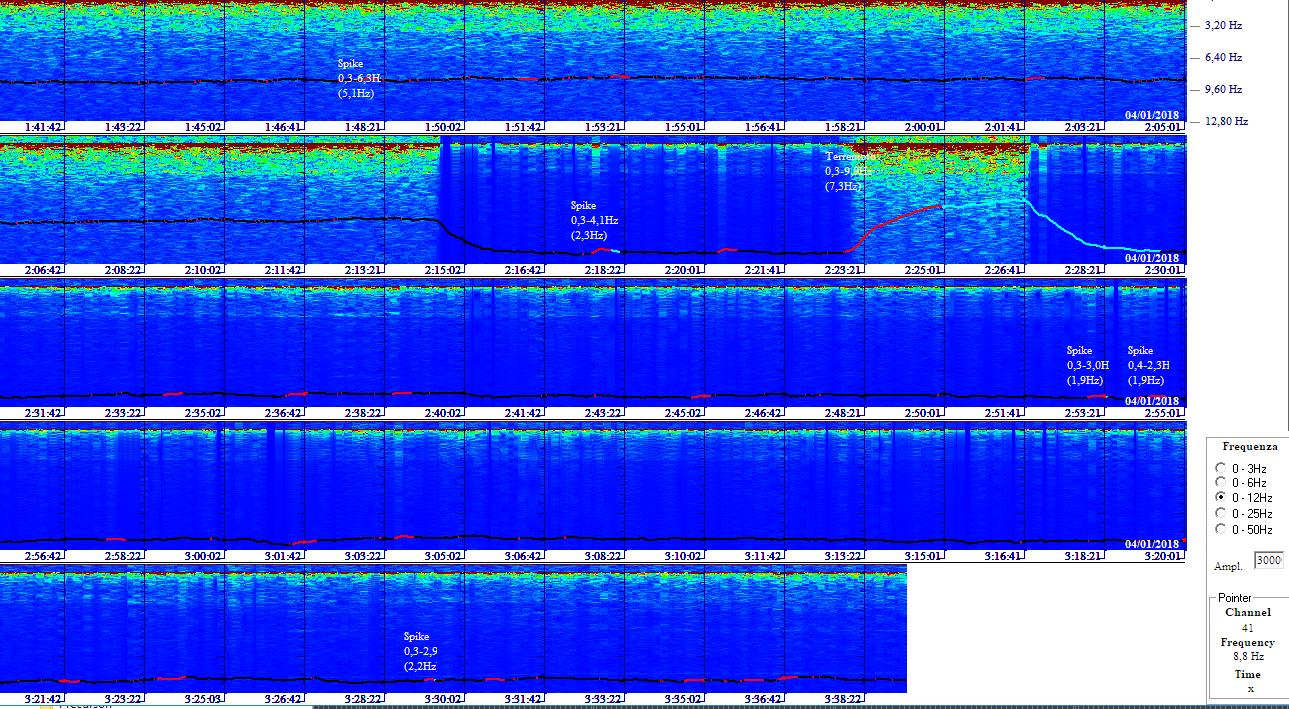

ora usando il suo stabilizzatore
il distubo di rete smette alle 2.15 circa
l'amplificazione è 30000 e non 3000 (non si vede l'altro 0)
rispetto ai precedenti molto meno disturbato occorre mettere un altro stabilizzatore in serie e vedere, se rimane vuol dire che è induzione quindi si mette un avvolgimento antiinduttivo (per i disturbi esterni ma non per i magnete oscillante)
Modificato da qqcreafis - 04/01/2018, 12:34:16
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 04/01/2018 12:43:39
|

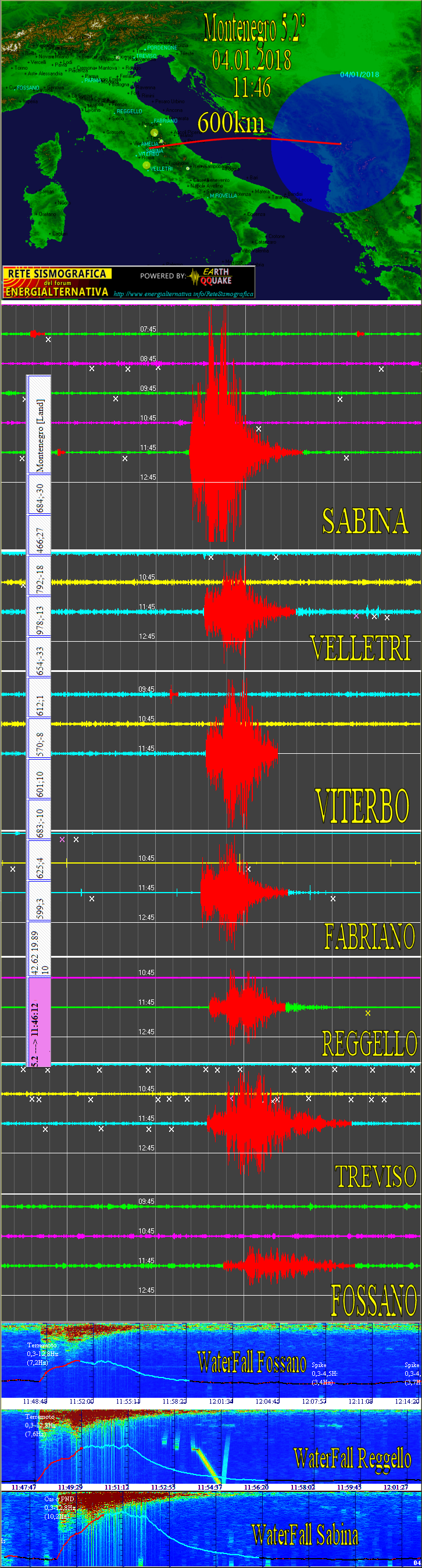

E' da poco arrivata la sberla 5.2° del Montenegro..registratra da tutti i sismografi attivi:
Gli allarmi sono stati tantissimi...questo il primo:
11:47:49 TERREMOTO RILEVATO DA 3 STAZIONI SU 9!SABH ( T=8 04/01/2018 11:40:40 - P= 0,2 OP=11.39.31:89 R=0,1 D=20,4_ 11.46.54:96_) SABV ( T=0 04/01/2018 11:39:10 - P= 0,1 OP=11.37.37:68 R=0,1 D=43,6_ 11.46.39:45_) VEL ( T=13 04/01/2018 09:29:06 - P= 0,4 OP=09:28:43:17 R=0,1 D=28,3_ 11:47:49:67_)
Questo quello che ha coinvolto tutte le stazioni:
11:48:00 TERREMOTO RILEVATO DA 8 STAZIONI SU 9!SABH ( T=8 04/01/2018 11:40:40 - P= 0,2 OP=11.39.31:89 R=0,1 D=20,4_ 11.46.54:96_) SABV ( T=0 04/01/2018 11:39:10 - P= 0,1 OP=11.37.37:68 R=0,1 D=43,6_ 11.46.39:45_) VIT ( T=16 04/01/2018 11:16:59 - P= 0,0 OP=11:16:42:35 R=0,2 D=22,6_ 11:47:58:51_) VEL ( T=13 04/01/2018 09:29:06 - P= 0,4 OP=09:28:43:17 R=0,1 D=28,3_ 11:47:49:67_) FIR ( T=22 28/12/2017 05:51:20 - P= 0,9 OP=05:51:00:42 R=0,2 D=24,3_ 11:48:06:44_) FIRH ( T=24 02/01/2018 05:30:28 - P= 0,5 OP=05:30:10:93 R=0,1 D=28,1_ 11:48:09:94_) FAB ( T=14 03/01/2018 23:42:58 - P= 0,3 OP=23.42.37:18 R=0,0 D=20,6_ 11.47.49:79_) TRE ( T=23 04/01/2018 10:16:49 - P= 0,0 OP=10:16:31:48 R=0,0 D=21,2_ 11:48:01:94_)
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 05/01/2018 00:05:36
|

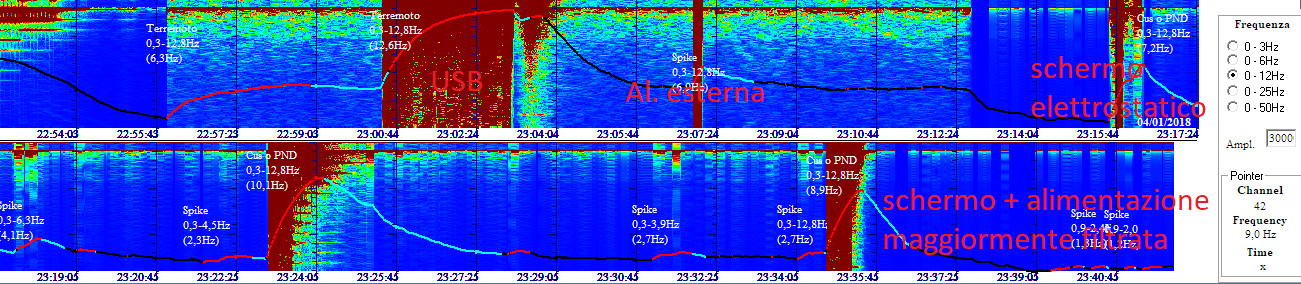

nelle varie zone c'è scritta il tipo di alimtazione
usb assolutamente da scartare
al esterno non stabilizzato, molto meglio
dopo aver schermato elettricamente (ma non magneticamente) il sensore si nota un netto miglioramento
alimentazione piuttosto filltrata(1000micro 10 ohm,1000micro), si nota un miglioramento.
quindi la via migliore se si vuole usare l'adc interno è di curare all'infinito l'alimentazione
Immagine Allegata: data.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 05/01/2018 14:35:13
|
a questo punto si vabbè ci pensa l'apparato esterno ma ha 16 bit di risoluzione e quindi soglie bassissime di conseguenza quello che si è cacciato dalla finestra (rippe alimentazione) rientra poi dalla porta (risoluzione elevata dell' adc )
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 05/01/2018 22:28:18
|

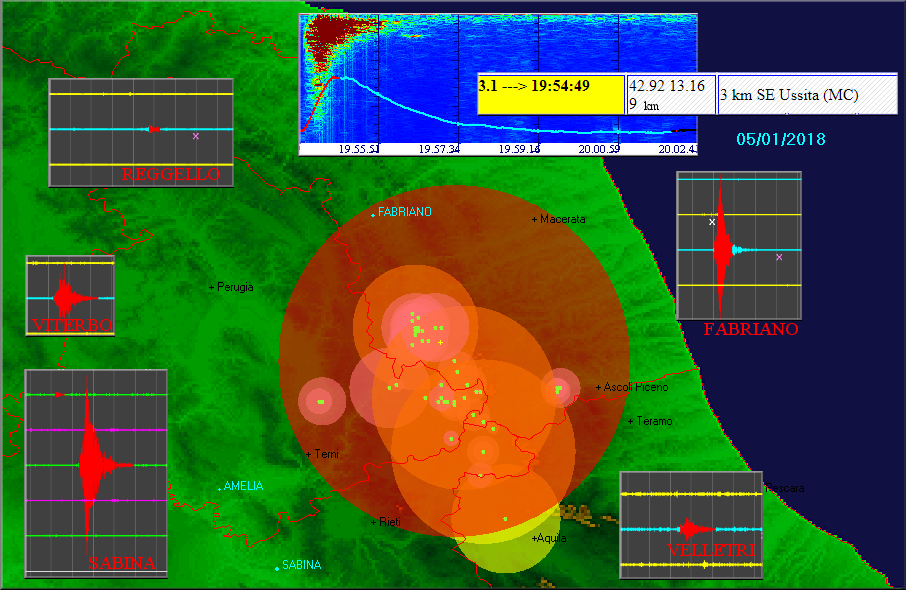

Arrivato qualche ora fa ...un 3.1° ad Ussita :
Questo il primo allarme:
19:55:23 TERREMOTO RILEVATO DA 4 STAZIONI SU 9!SABH ( T=2 05/01/2018 19:51:29 - P= 0,3 OP=19.50.09:73 R=0,1 D=34,6_ 19.54.22:1_) SABV ( T=0 05/01/2018 19:51:34 - P= 0,2 OP=19.50.15:54 R=0,1 D=37,2_ 19.54.19:48_) VIT ( T=9 05/01/2018 19:47:10 - P= 0,1 OP=19:46:49:43 R=0,1 D=21,1_ 19:55:16:22_) FAB ( T=8 05/01/2018 16:49:13 - P= 0,1 OP=16.48.38:15 R=0,0 D=34,6_ 19.55.05:9_)
Questo l'allarme che ha coinvolto le 7 stazioni:
.19:55:56 TERREMOTO RILEVATO DA 7 STAZIONI SU 9!SABH ( T=2 05/01/2018 19:51:29 - P= 0,3 OP=19.50.09:73 R=0,1 D=34,6_ 19.54.22:1_) SABV ( T=0 05/01/2018 19:51:34 - P= 0,2 OP=19.50.15:54 R=0,1 D=37,2_ 19.54.19:48_) VIT ( T=9 05/01/2018 19:47:10 - P= 0,1 OP=19:46:49:43 R=0,1 D=21,1_ 19:55:16:22_) VEL ( T=25 05/01/2018 18:13:22 - P= 0,3 OP=18:13:01:52 R=0,1 D=22,0_ 19:55:39:76_) FIR ( T=40 04/01/2018 11:52:17 - P= 3,7 OP=11:50:11:69 R=1,0 D=260,3_ 19:55:46:67_) FIRH ( T=38 04/01/2018 11:52:15 - P= 5,9 OP=11:50:16:75 R=1,4 D=254,8_ 19:55:46:42_) FAB ( T=42 05/01/2018 19:55:56 - P= 2,8 OP=19.55.21:73 R=1,4 D=35,8_ )
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 06/01/2018 00:05:47
|
la questione ripple non è banale e poi i 78xx mi sembbra che siano alquanto permalosi
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
|
| | |
|
