Inviato il: 09/02/2017 21:05:02

Io alzo 2 mani.... mi arrendo ....... sono 100€



---------------
Chi non si indebita fa la rabbia degli usurai



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 09/02/2017 22:16:03

CITAZIONE (lucky, 09/02/2017 21:05:02 ) Discussione.php?214427&1#MSG14

componenti e schema

http://www.energialternativa.info/public/newforum/ForumEA/P/photo5823699053643409579_1.jpg



chi e capace di capire qualcosa alzi la mano che gli do 50€ (l'ha fatto Bolle ehh

Già...
In effetti ha una pessima calligrafia



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 09/02/2017 22:23:26

se qualcuno mi spiega come è fatto
potrei fare il geofono



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 09/02/2017 22:56:10

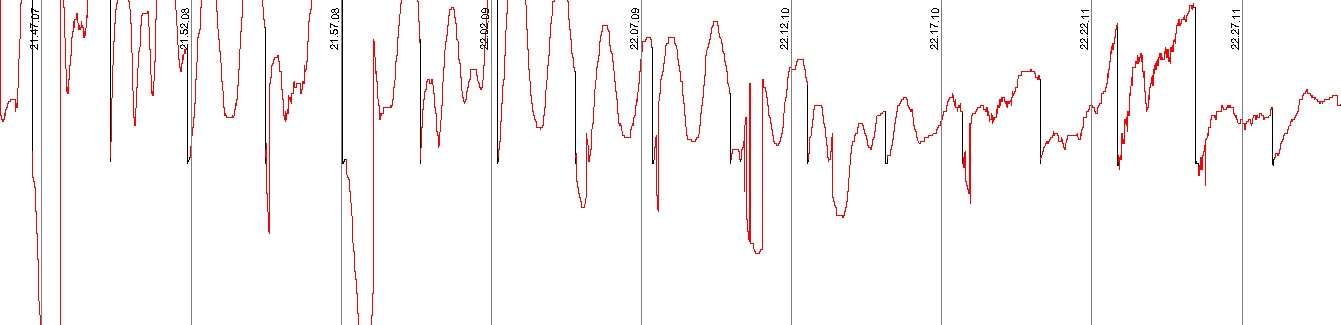

quello che stiamo per fare anche noi....per ora ci divertiamo con il pendolo anche se in modo ancora sperimentale

http://www.energialternativa.info/public/newforum/ForumEA/P/PND_2017-2-9_0-0.jpg



lunedì arriva il geofono e ci mettiamo al lavoro, sempre se si riesce a decifrare la schema di Bolle



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 14/02/2017 19:01:04

CITAZIONE (inventoreinerba, 09/02/2017 22:23:26 ) Discussione.php?214427&2#MSG17

se qualcuno mi spiega come è fatto
potrei fare il geofono


il geofono e arrivato da venerdì e stiamo lavorando sia sulla parte elettronica che sul Sw e direi che siamo a un buon punto anche se ce ancora da fare

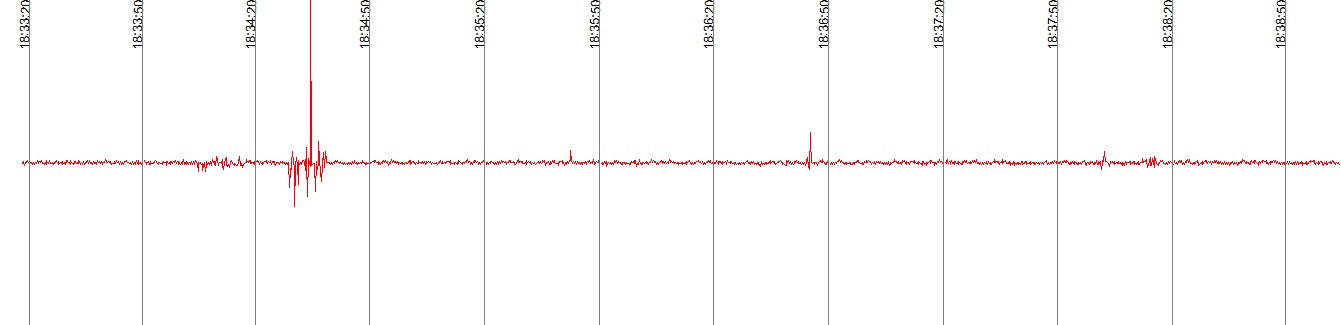

questo e un grafico di prova

http://www.energialternativa.info/public/newforum/ForumEA/P/SMG_2017-2-14_0-0.jpg

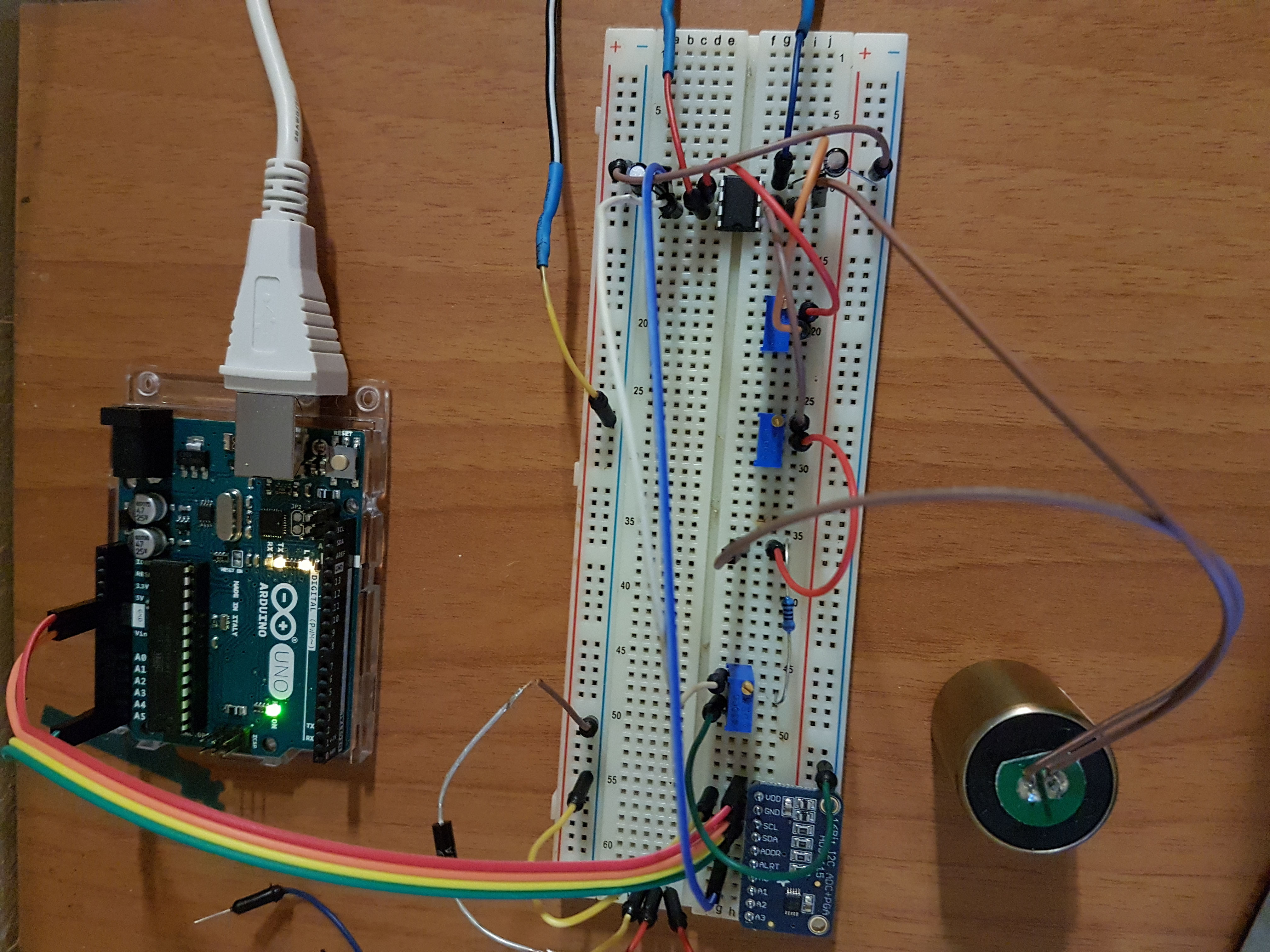

invece la parte elettronica per ora sta cosi....

http://www.energialternativa.info/public/newforum/ForumEA/P/20170214_185807.jpg



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 14/02/2017 19:25:10

Bravi,bravi, quando avete intenzione di condividere i dati nel forum?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 14/02/2017 19:29:09

bello. se dai un calcio per terra il geofono lo rileva?



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 14/02/2017 20:06:43

CITAZIONE (Bolle, 14/02/2017 19:25:10 ) Discussione.php?214427&2#MSG20

Bravi,bravi, quando avete intenzione di condividere i dati nel forum?


intanto http://www.energialternativa.info/public/newforum/ForumEA/P/DS_SEN_121007SM24.pdf questo e per te

CITAZIONE (inventoreinerba, 14/02/2017 19:29:09 ) Discussione.php?214427&2#MSG21
bello. se dai un calcio per terra il geofono lo rileva?

anche di meno, e sensibile



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 14/02/2017 23:43:19

Ma avrai intenzione di lasciare un pc sempre acceso per condividere i dati in tempo reale?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 15/02/2017 01:03:14

si si, per quello non ce problema, appena sarà tutto finito forse già da domani si farà qualche prova per mandare un "allarme" in caso di scossa su Telegram in un gruppo dedicato



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10028

Stato:



Inviato il: 15/02/2017 17:25:53

quanti geofoni hai?

hanno una sola bobina ?

sono smorzati?


usi il 114 o un op qualunque

quello che avevo costruito io, se mettevo le bobine in corto smetteva di oscillare di colpo, questo?



Modificato da qqcreafis - 15/02/2017, 17:30:49


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 15/02/2017 17:47:01

per ora solo 1, ma se tutto funziona bene aggiungo un altro, cosi sarà uno verticale e uno orizzontale
il geofono e Questo .....faccio la prova del corto e ti dico

usiamo un OP27 e il ADC1115



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 15/02/2017 17:56:16

fatto la prova, se lo metto in corto smette di oscillare anche questo



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9368

Stato:



Inviato il: 15/02/2017 18:37:09

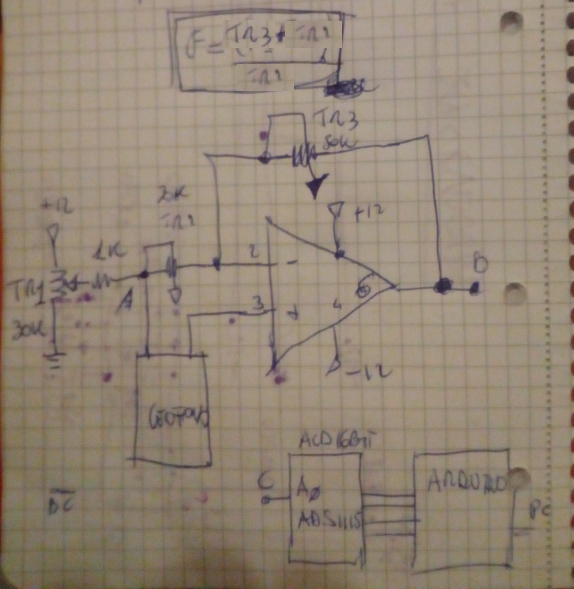

Questo è il circuito del geofono...lucky ne ha solo uno QUESTO...ha il braccino corto

http://www.energialternativa.info/public/newforum/ForumEA/P/CircuitoGeofono.jpg



abbiamo dovuto inserire il sommatore perchè l'ADS1115 che ha lui non misura le negative.

Devo controllare il modello che ho io...per il resto c'è un op27...amplifica il segnale che va al convertitore a 16Bit, il quale comunica i valori all'arduino che li gira al PC!

Dentro il SW gira un SW che permette di fare un grafico dettagliato che dura due minuti e anche un sismogramma dell'intera giornata...è pronta tutta la parte dell'avviso e della visualizzazione sul forum dei grafici...



Modificato da Bolle - 15/02/2017, 18:49:05


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 15/02/2017 18:45:20

CITAZIONE (Bolle, 15/02/2017 18:37:09 ) Discussione.php?214427&2#MSG28

...lucky ne ha solo uno...ha il braccino corto


ma se lo allungo chi sa dove arriva, stai attento
