Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 20/08/2018 22:42:09

CITAZIONE (Bolle, 20/08/2018 22:36:01 ) Discussione.php?214427&240#MSG3629

CITAZIONE (master digit, 20/08/2018 22:31:39 ) Discussione.php?214427&240#MSG3628
Salve a tutti,
mi sono un pochino liberato dagli impegni con le ferie

Era un po' che non seguivo questo post e devo farvi davvero i complimentoni

Vista la magnificenza del software vorrei proporvi di fare un PCB professionale e ben schermato, che ne pensate della proposta?

Mi impegno a realizzare schema, file Gerber e realizzazione.
Fatemi sapere

Master Digit

Bè, nessuno meglio di te sa fare gli stampati...quindi metti anche un piano di massa?
Però devi fare il nostro circuito...giusto?



Ciao Bolle,
complimenti!

Certo che metto un piano di massa, anche quali cavi utilizzare e come collegarli.

Ho visto il vostro circuito QQ2 e, sai come sono, vorrei aggiungere qualche cosina passiva, roba da 10 centesimi, ma facendo un PCB Mix che possa permettere di avere il vostro QQ2 e se uno vuole poter sperimentare delle modifiche da 10 Centesimi

Logicamente lo farò con incluso il convertitore AD direttamente da montare su basetta per poter schermare il meglio possibile la parte analogica!

Se va bene così mi impegno, altrimenti già avete il QQ2, non so!

Master Digit



---------------
Sono sempre disponibile...quando ci sono!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10142

Stato:



Inviato il: 20/08/2018 22:49:04

CITAZIONE (master digit, 20/08/2018 22:42:09 ) Discussione.php?214427&241#MSG3630



Vista la magnificenza del software

Sei il solito cortigiano...



CITAZIONE
ma facendo un PCB Mix che possa permettere di avere il vostro QQ2

Cioè farai un circutio dove levando qualche coponente e/o mettendo dei ponticelli sarebbe ottenibile il QQ2?
Se è così ...allora va bene...ma lo vediamo prima insieme...poi si parte. Senti i circuiti saranno postati e pubblici...ovviamente!
PEr me vabene...ma non postare il tuo circutio altrimenti qua alcuni partono con le repliche ...abbiamo gia la QQ1 e la QQ2 più varianti sulla QQ2...non vorrei che si iniziasse con la MD

Va bene??



Modificato da Bolle - 20/08/2018, 22:52:16


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 20/08/2018 22:57:38

CITAZIONE (Bolle, 20/08/2018 22:49:04 ) Discussione.php?214427&241#MSG3631


Cioè farai un circutio dove levando qualche coponente e mettendo dei ponticelli sarebbe ottenibile il QQ2?
Se è così ...allora va bene...ma lo vediamo prima insieme...poi si parte. Senti i circuiti saranno postati e pubblici...ovviamente!
PEr me vabene...ma non postare il tuo circutio altrimenti qua alcuni partono con le repliche ...abbiamo gia la QQ1 e la QQ2 più varianti sulla QQ2...non vorrei che si iniziasse con la MD

Va bene??


Esattamente!
Mi metto all'opera!
Logicamente posterò tutto della QQMD1
Datemi un po' di tempo per analizzare il tutto e per fornirvi anche prezzi e link dove acquistare a modico prezzo!
Se si partirà postero poi foto dei cablagi, del tipo di cavi e di come farli arrivare schermati al PCB!

Master Digit



---------------
Sono sempre disponibile...quando ci sono!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10142

Stato:



Inviato il: 20/08/2018 23:38:23

CITAZIONE (master digit, 20/08/2018 22:57:38 ) Discussione.php?214427&241#MSG3632

CITAZIONE (Bolle, 20/08/2018 22:49:04 ) Discussione.php?214427&241#MSG3631

Cioè farai un circutio dove levando qualche coponente e mettendo dei ponticelli sarebbe ottenibile il QQ2?
Se è così ...allora va bene...ma lo vediamo prima insieme...poi si parte. Senti i circuiti saranno postati e pubblici...ovviamente!
PEr me vabene...ma non postare il tuo circutio altrimenti qua alcuni partono con le repliche ...abbiamo gia la QQ1 e la QQ2 più varianti sulla QQ2...non vorrei che si iniziasse con la MD

Va bene??


Esattamente!
Mi metto all'opera!
Logicamente posterò tutto della QQMD1
Datemi un po' di tempo per analizzare il tutto e per fornirvi anche prezzi e link dove acquistare a modico prezzo!
Se si partirà postero poi foto dei cablagi, del tipo di cavi e di come farli arrivare schermati al PCB!

Master Digit

OK...è andata!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10142

Stato:



Inviato il: 21/08/2018 08:39:46

Prof... L'hai sentita?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10142

Stato:



Inviato il: 21/08/2018 12:00:55

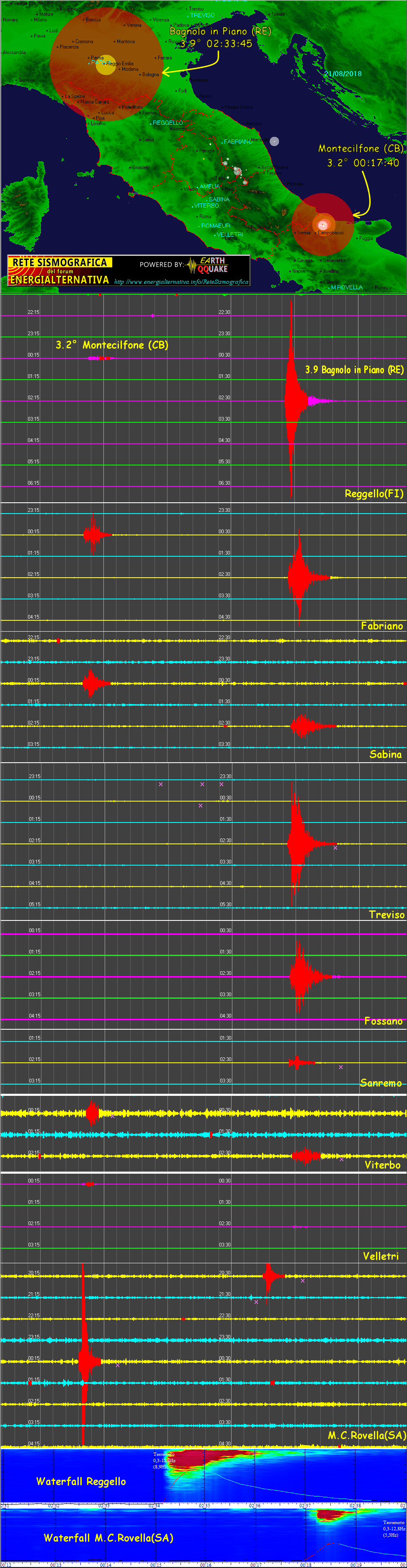

Questo come hanno visto le nostre stazioni i due terremoti di questa notte :

http://www.energialternativa.info/public/newforum/ForumEA/T/Terremoto3_9Bagnoloe3_2Montecilfone21Agosto2018.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 21/08/2018 15:54:11

CITAZIONE (Bolle, 21/08/2018 08:39:46 ) Discussione.php?214427&241#MSG3634

Prof... L'hai sentita?

non sono a parma , a 30 km dalla città non si è sentito in modo evidente

probabilmente è il solito sito che si è risvegliato



Modificato da qqcreafis - 21/08/2018, 16:23:44


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 21/08/2018 16:25:29

si è il solito, quindi repliche per 2 anni per fortuna he da queste parti dopo la prima seguono repliche inferiori ...



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 21/08/2018 18:49:02

Salve,

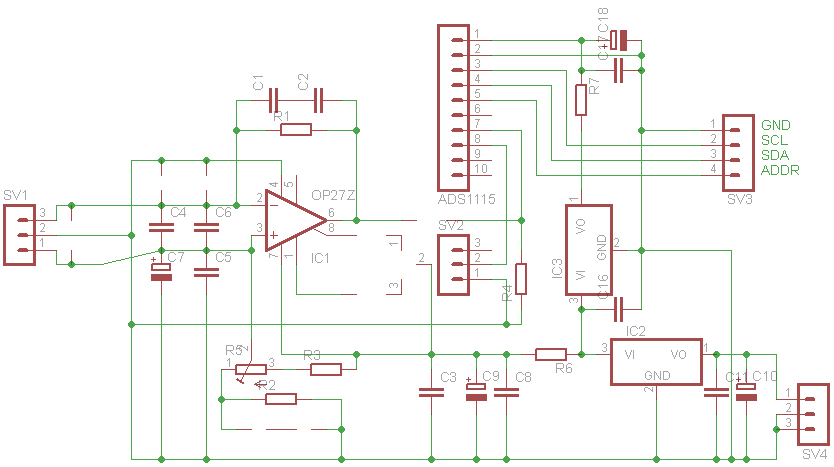

come avevo promesso posto qui sotto lo schema del QQ2 da mettere su PCB con grosso piano di massa e convertitore AD su PCB!

Questa la lista dei componenti:

R1: 5,6 M - 1/4W - 5%
R2: 10 K - 1/4W - 5%
R3: 10 K - 1/4W - 5%
R4: 10 K - 1/4W - 5%
R5: 1K TRIMMER
R6: 10 ohm - 1/4W - 5%
R7: 10 ohm - 1/4W - 5%

C1: 22 nF Poliestere
C2: 22 nF Poliestere
C3: 100 nF Poliestere
C4: 100 nF Poliestere
C5: 10 nF Poliestere
C6: 10 nF Poliestere
C7: 0,1 uF Elettrolitico
oppure che è uguale ma più stabile
C7: 100 nF Poliestere

C8: 100 nF Poliestere
C9: 47 uF Elettrolitico
C10: 220 uF Elettrolitico
C11: 100 nF Poliestere

C16: 100 nF Poliestere
C17: 100 nF Poliestere
C18: 47 uF Elettrolitico

IC1: OP27
IC2: 78L05 (o altro)
IC3: 78L05 se IC2=78L12

Master Digit



Immagine Allegata: QQMD1 SCHEMA.png

ForumEA/T/QQMD1 SCHEMA.png



Modificato da master digit - 09/09/2018, 15:35:05


---------------
Sono sempre disponibile...quando ci sono!



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 21/08/2018 18:52:46

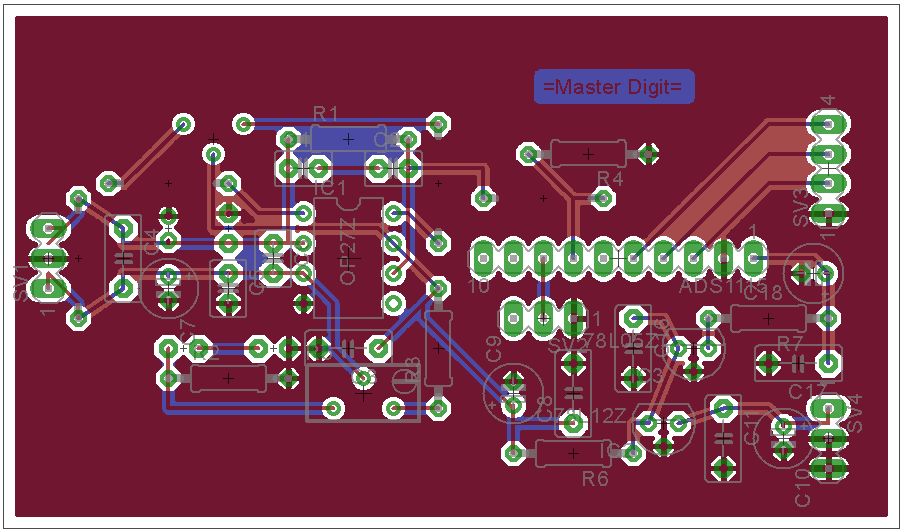

Qui si vede come verrà il PCB completo che misura 3 x 1,75 Pollici.

Master Digit



Immagine Allegata: QQMD1 PCB.png

ForumEA/T/QQMD1 PCB.png



---------------
Sono sempre disponibile...quando ci sono!



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 21/08/2018 18:53:24

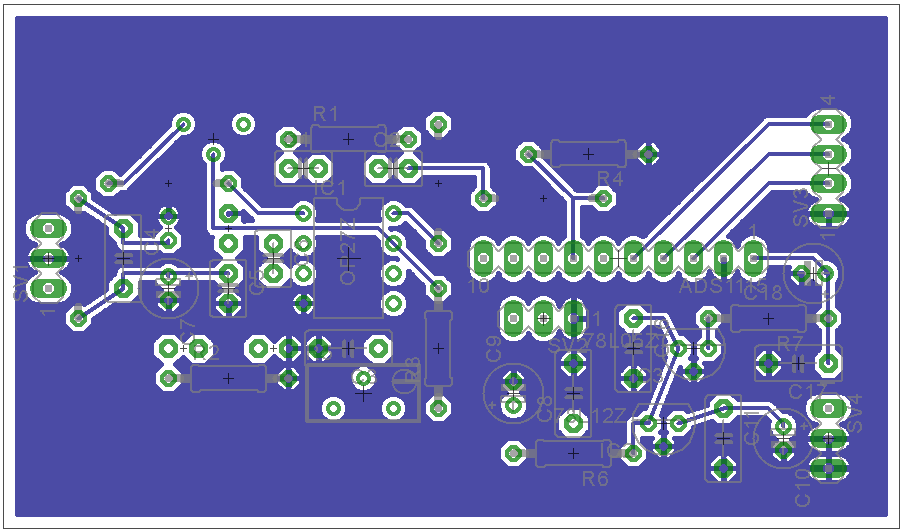

Qui abbiamo il lato sotto (Bottom, saldature)

Master Digit



Immagine Allegata: QQMD1 PCB BOTTOM.png

ForumEA/T/QQMD1 PCB BOTTOM.png



---------------
Sono sempre disponibile...quando ci sono!



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 21/08/2018 18:54:06

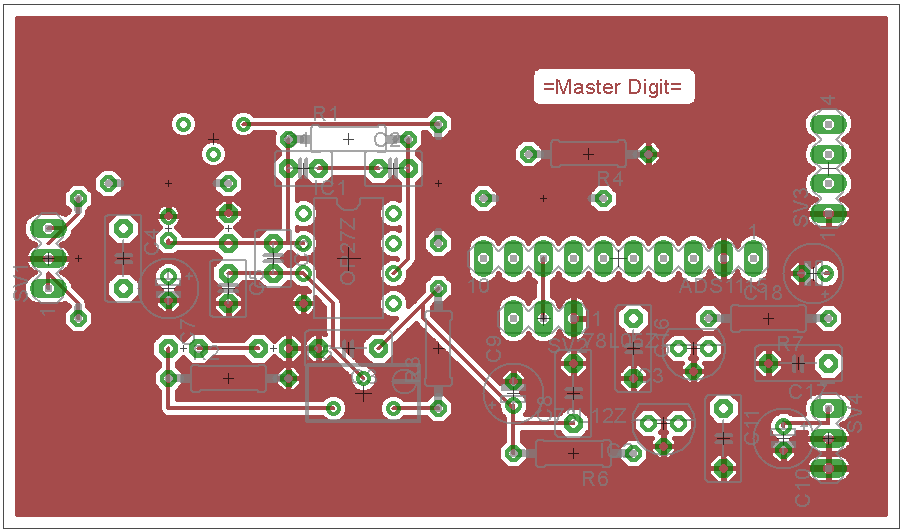

E qui il lato sopra (Top, componenti)

Master Digit



Immagine Allegata: QQMD1 PCB TOP.png

ForumEA/T/QQMD1 PCB TOP.png



---------------
Sono sempre disponibile...quando ci sono!



master digit

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1425

Stato:



Inviato il: 21/08/2018 18:56:22

Se il tutto vi aggrada, procedo con la creazione del file Gerber e preventivo costi, che logicamente per risparmiare dobbiamo farne almeno 20 di PCB per poter dividere le spese come ho fatto altre volte su questo forum per altri progetti!

Master Digit



---------------
Sono sempre disponibile...quando ci sono!



meteosismi

Avatar
milliWatt


Gruppo:Utente
Messaggi:5

Stato:



Inviato il: 21/08/2018 19:58:02

CITAZIONE (master digit, 21/08/2018 18:56:22 ) Discussione.php?214427&241#MSG3642

Se il tutto vi aggrada, procedo con la creazione del file Gerber e preventivo costi, che logicamente per risparmiare dobbiamo farne almeno 20 di PCB per poter dividere le spese come ho fatto altre volte su questo forum per altri progetti!

Master Digit


Io ne prenderei 5 di basette, a me piace sperimentare ..... ;-) quindi mi prenoto.



---------------
http://www.meteosismi.it



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10142

Stato:



Inviato il: 21/08/2018 19:59:15

Si, perfetto...possiamo partire subito con l'ordine...20 schede andranno via velocemente, vediamo subito a quanto arriviamo...io ne prenoto 3!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
