master digit
| Inviato il: 27/08/2018 23:46:59
|
Ciao Bolle,
sarebbe utile per i posteri mettere sulla prima pagina lo schema elettrico, il PCB TOP, il PCB BOTTOM, la lista componenti e il file GERBER per poter far rifare il PCB a chiunque avesse voglia di cimentarsi!

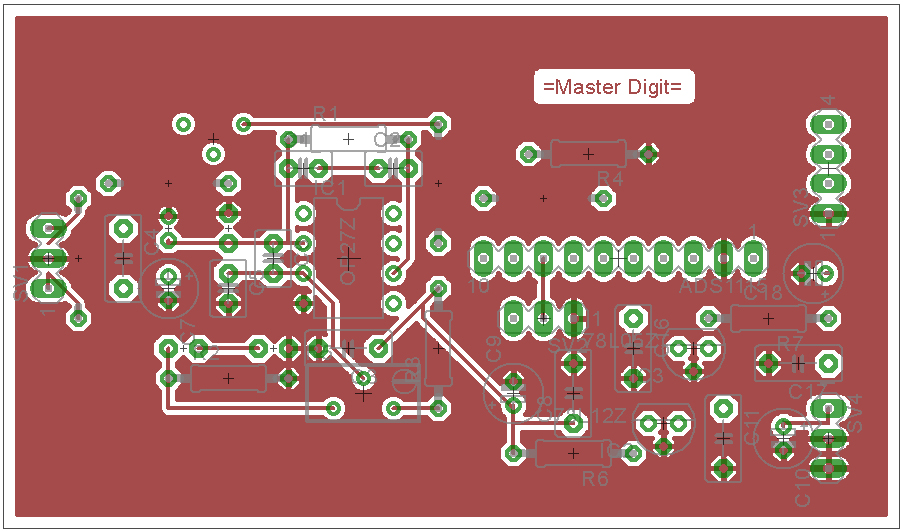

Questo è il PCB visto da sopra (lato componenti):

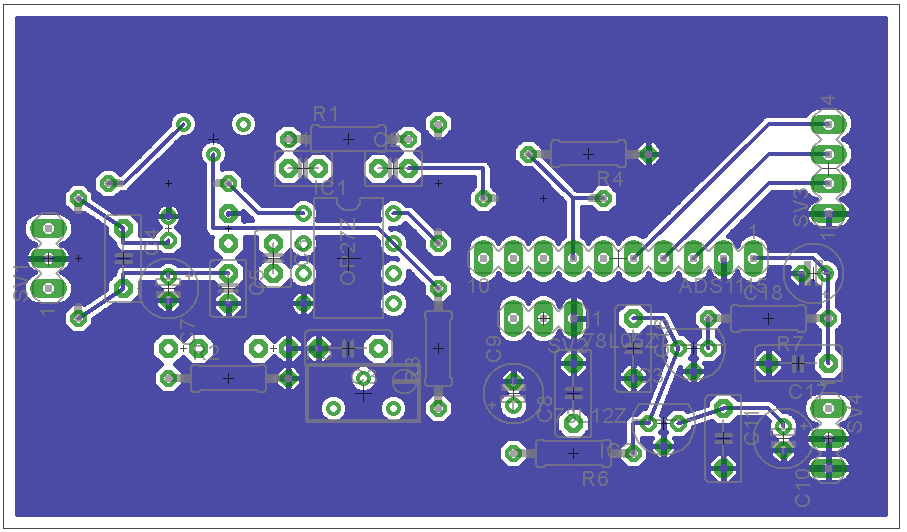

Questo è il PCB visto da sotto (lato saldature):
e questo il file GERBER per poter rifare il PCB: LINK
Master Digit
Modificato da Bolle - 28/08/2018, 00:17:14
---------------
Sono sempre disponibile...quando ci sono!
|
|
| |
Gancetto
| Inviato il: 28/08/2018 19:52:51
|
Mi servono tre schede, sono tutte prenotate ? Fatemi sapere grazie |
| | |
master digit
| Inviato il: 29/08/2018 09:38:26
|
CITAZIONE (Gancetto, 28/08/2018 19:52:51 )
Mi servono tre schede, sono tutte prenotate ? Fatemi sapere grazie
Tranquillo, ci sono !
....con una piccola maggiorazione per i ritardatari
Scherzo
Master Digit
---------------
Sono sempre disponibile...quando ci sono!
|
| | |
Bolle
| Inviato il: 29/08/2018 10:22:38
|
Questo la prima bozza del video che illustra il nostro waterfall e le evoluzioni:
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | | | | | |
Bolle
| Inviato il: 30/08/2018 15:57:00
|

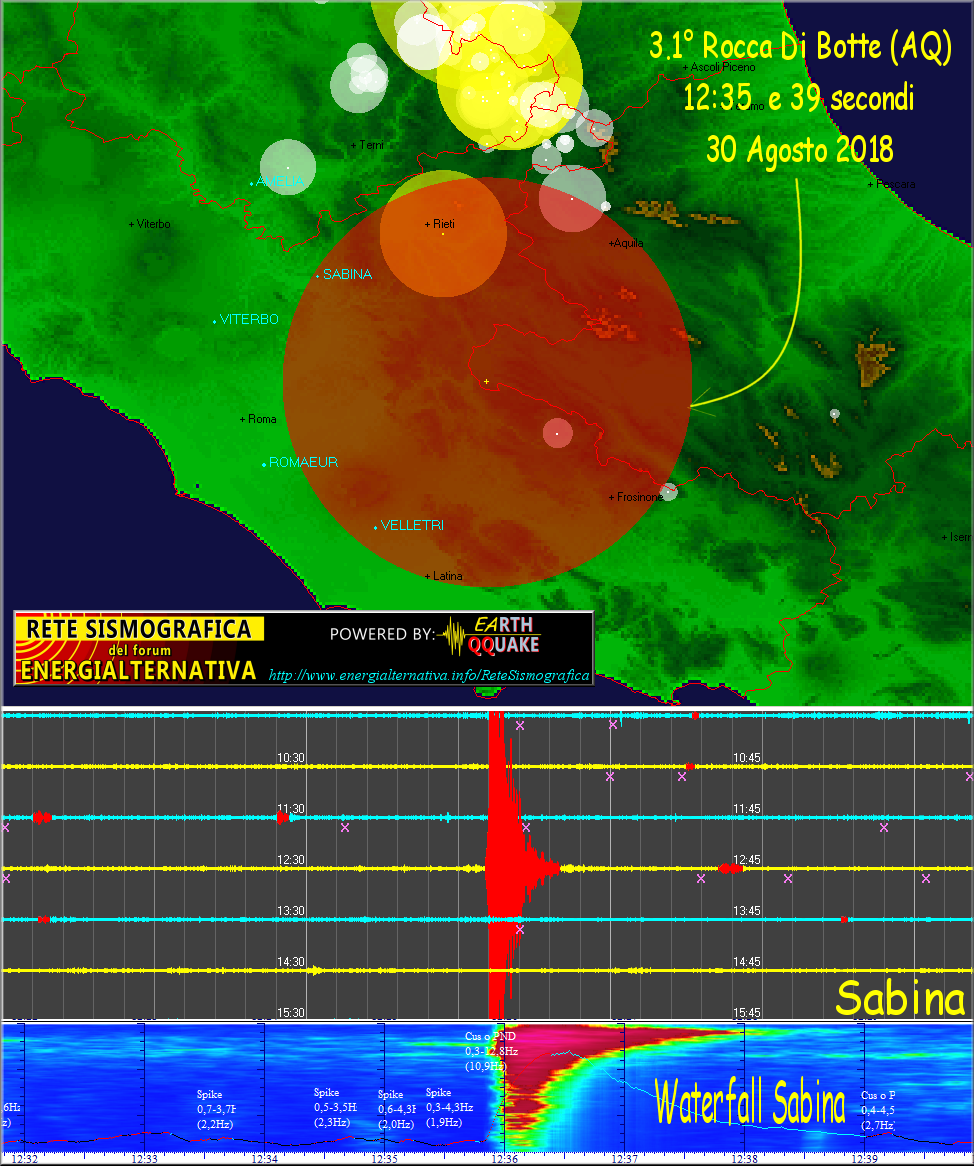

E' arrivato un 3.1 dall'Aquila alle 12:35 di oggi:
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 31/08/2018 00:02:16
|
Prof, eccolo...dovrei avercela fatta!
A cosa serve? Al sismografo a nulla...ma fa tanto figo visto che ultimamente va di moda fa vedere immagini con altri SW. Bè ...gli altri ipotizzo la facciano offline...invece noi in real time...come si dice in gergo.
Cosa ho combinato? Ho solo scopiazzato quello che facevi tu
L'elaborazione era pesante...quindi non l'ho mai implementata...ma poi il colpo di genio...spero...perchè qua mi gioco le la marmitta polini per il mio motorino!
Allora, il barbatrucco è questo...creo un vettore bidimensionale pari ai canali per quante battute voglio analizzare.L'algoritmo ha tempo di elaborazione costante indipendente dal numero di battute. Come si fa? Ogni elaborazione della FFT la metto dentro una coda circolare lunga pari al numero di battute da analizzare, però l'elemento zero contiene la somma di ogni canale...quindi nel canale zero sommo il nuovo elemento e sottraggo l'ultimo della coda. In questo modo ho sempre l'andamento allineato.Ogni n battute si disallinea ( la somma e sottrazione degli stessi elementi anche se uso la doppia precisione alla lunga non torna zero) e quindi ,ogni tanto, ricreo il vettore 0 ricalcolando il tutto.
Chiaro no??
Vabbè...ecco il video della FFT avanzata...ora lavora su 15 battute...possono andare bene? Cmq sono configurabili al volo!
Modificato da Bolle - 31/08/2018, 00:08:08
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 31/08/2018 09:46:24
|

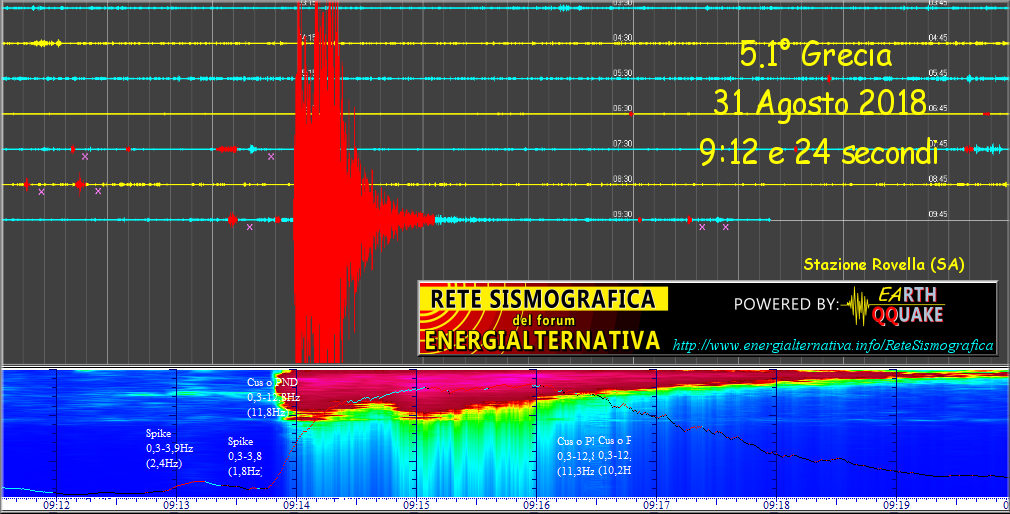

E' arrivato da poco...rilevato da Pordenone, Sanremo e Palermo!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 31/08/2018 19:17:45
|

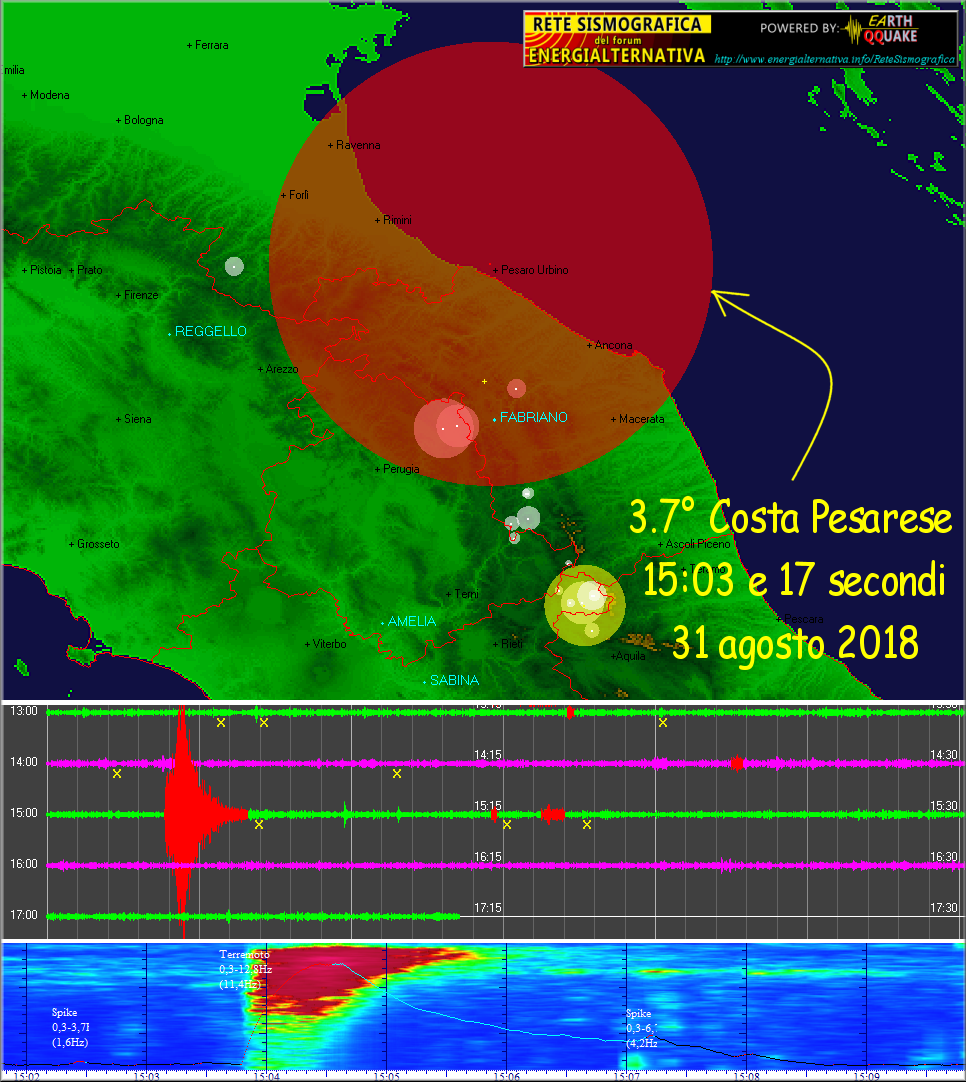

Anche questo sisma è stato registrato dalla rete...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 31/08/2018 19:43:33
|

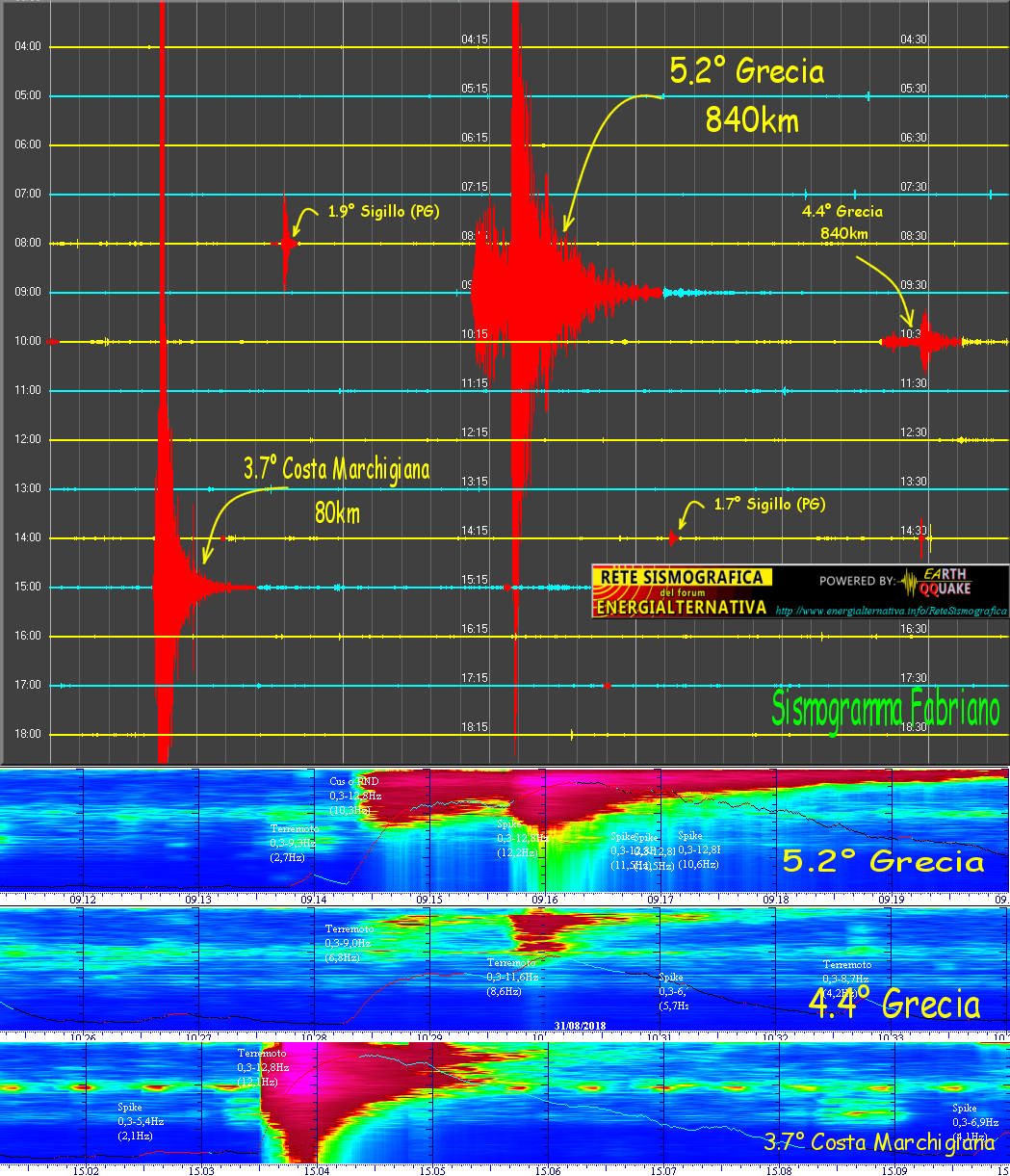

Questo il quadro d'insieme della giornata....visto dal sismografo di Fabriano:
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 01/09/2018 05:22:30
|
Un fulmine alle 1:43 di questa notte...ha fatto fuori tutto della postazione della sabina...il pc che pensavo salvo...mi ha cotto le porte usb!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 01/09/2018 17:13:17
|
hai una gabbia di faraday intorno alla casa'
o è caduto sulla linea elettrica
Modificato da qqcreafis - 01/09/2018, 17:31:22
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 01/09/2018 17:58:09
|
CITAZIONE (qqcreafis, 01/09/2018 17:13:17 )
hai una gabbia di faraday intorno alla casa'
o è caduto sulla linea elettrica
Il fornovo, quello che sta nelle fondamenta sotto casa, si è salvato...mentre i due nell'uliveto hanno fatto il botto.
Secondo me il fulmine è caduto vicino (inferiore al km?), è entrato dalla terra (terreno) alla massa...perchè sono connesse insieme...e vavavuva!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| | |
|
