master digit
| Inviato il: 12/09/2018 18:38:17
|

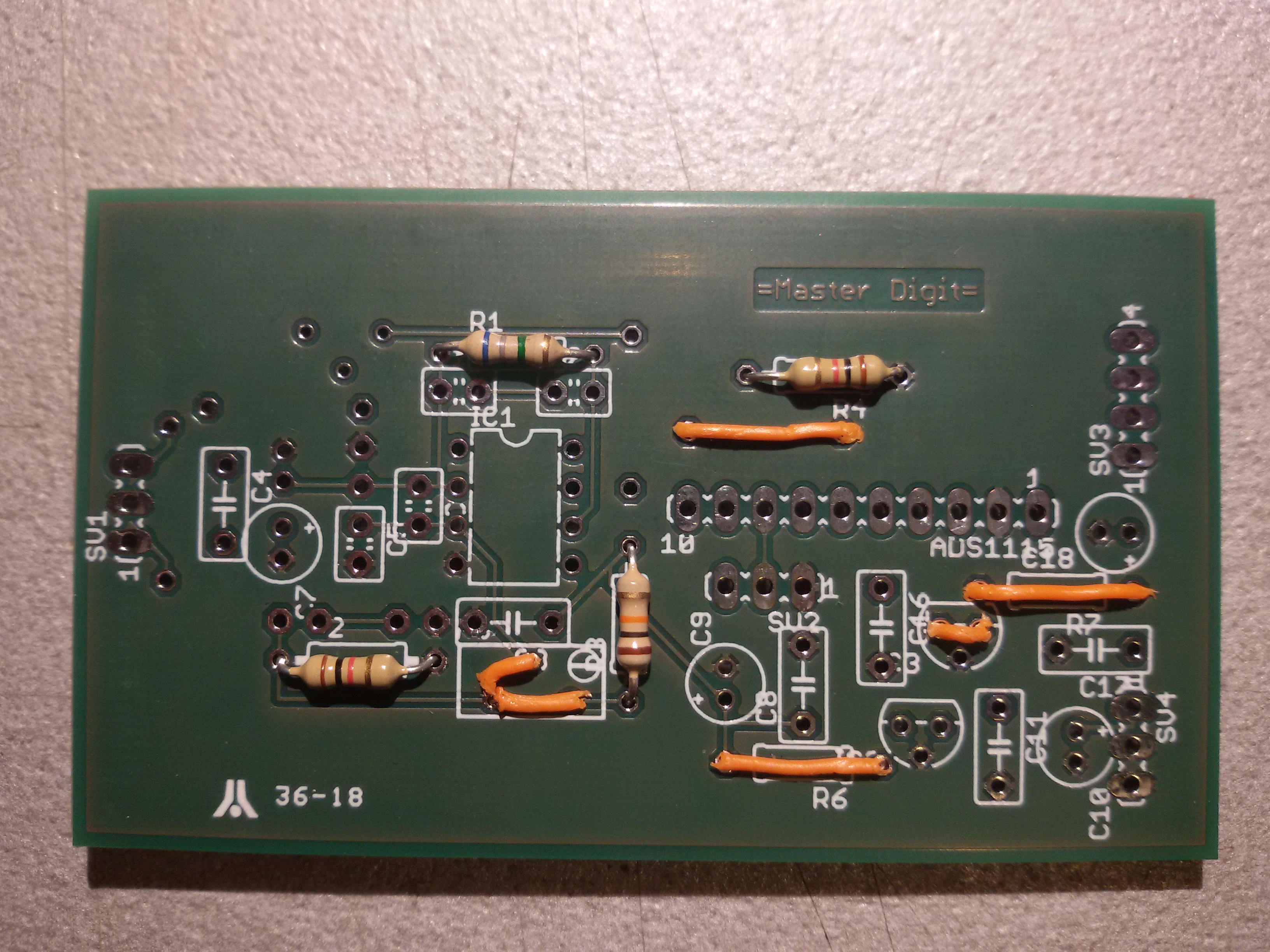

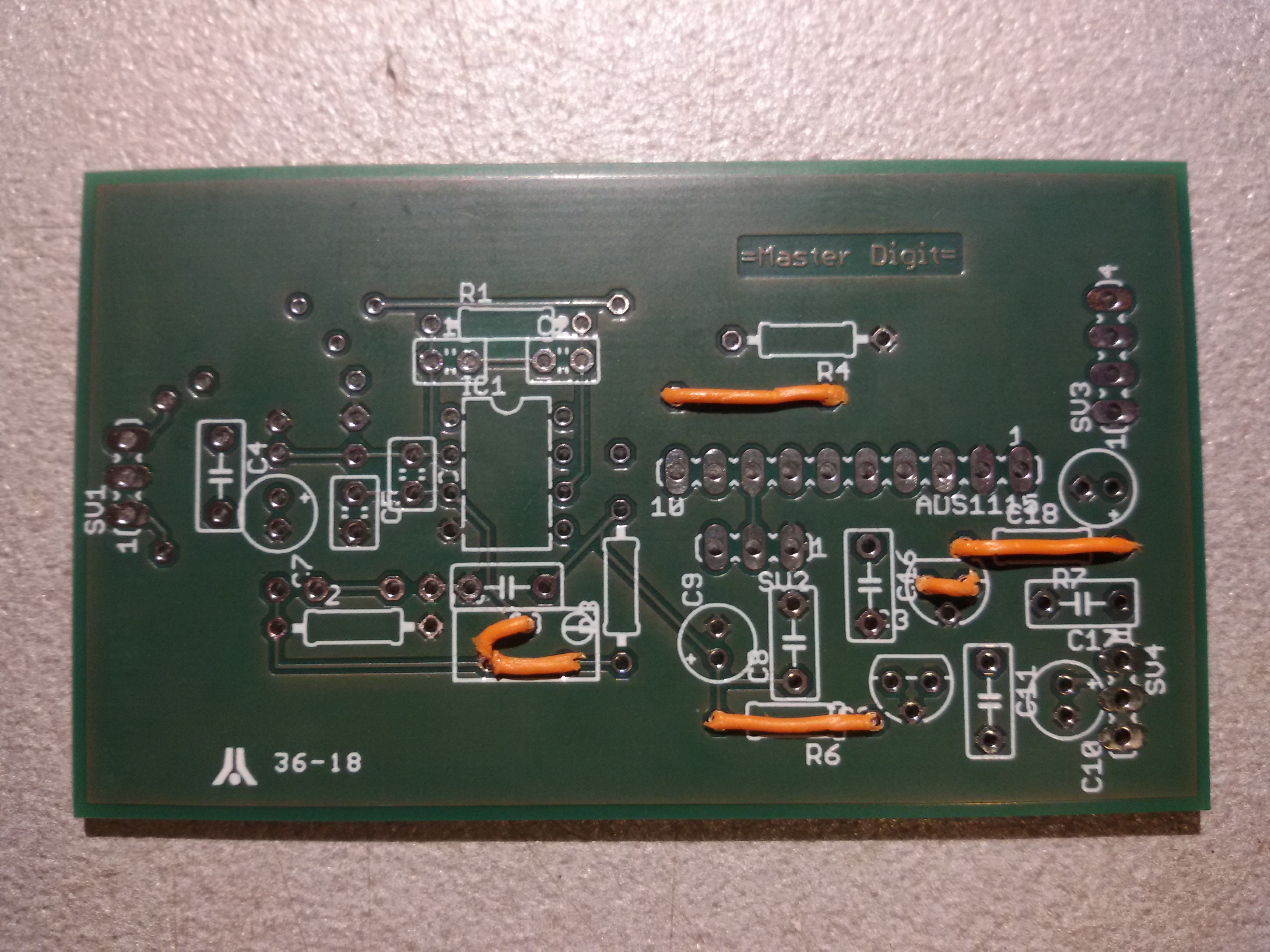

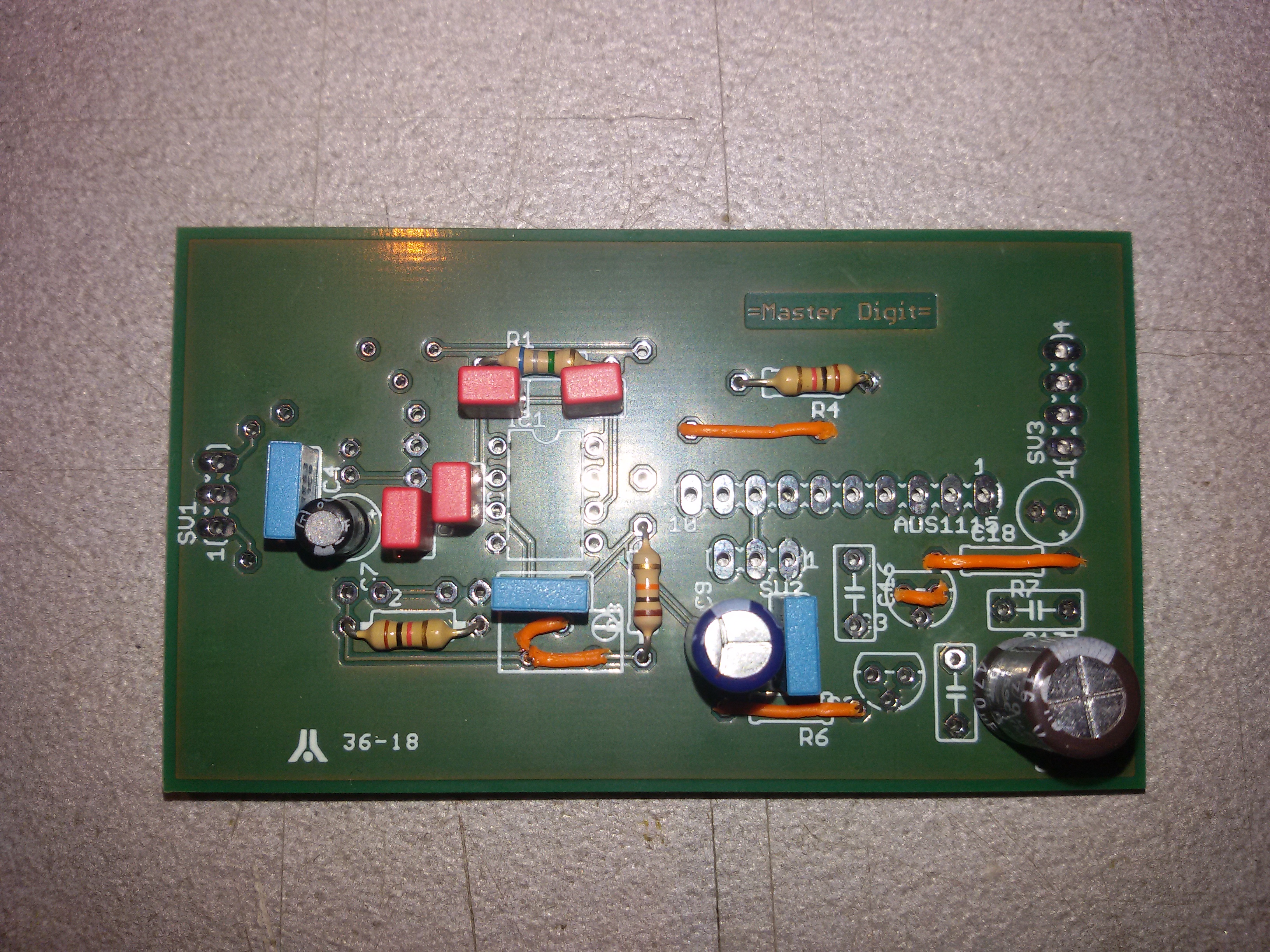

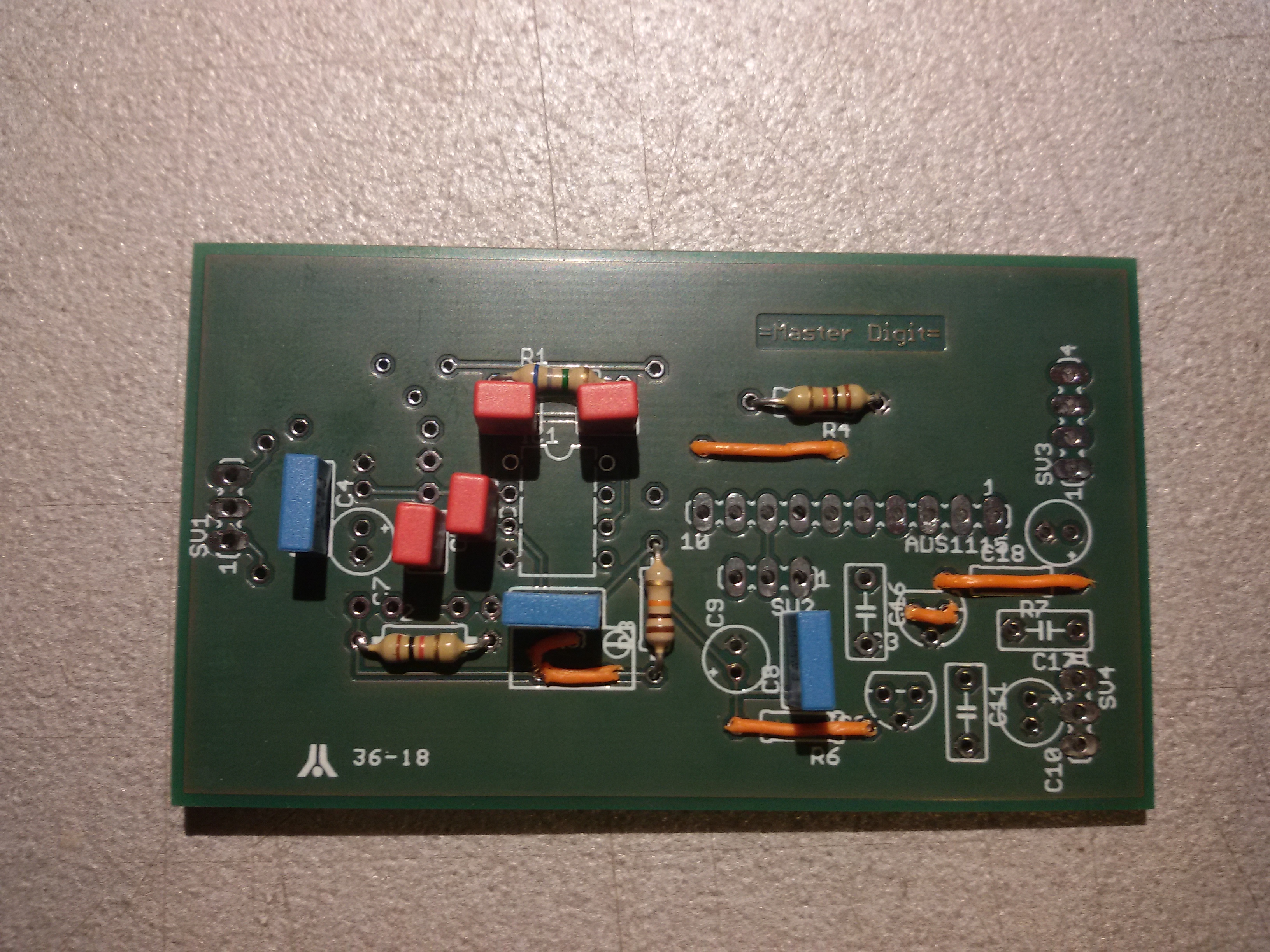

FOTO 5 "I Condensatori Elettrolitici"

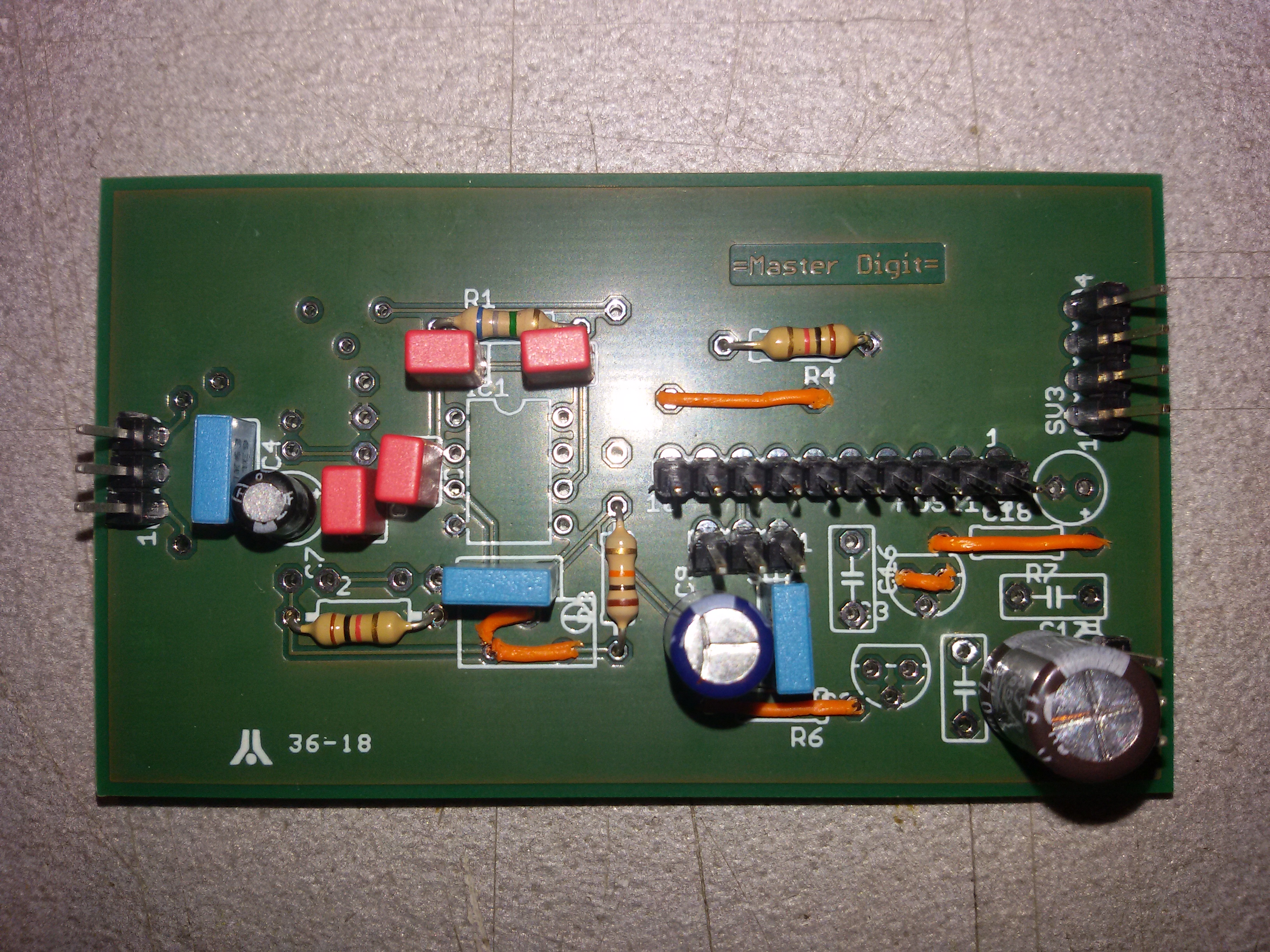

FOTO 6 "I Connettori"

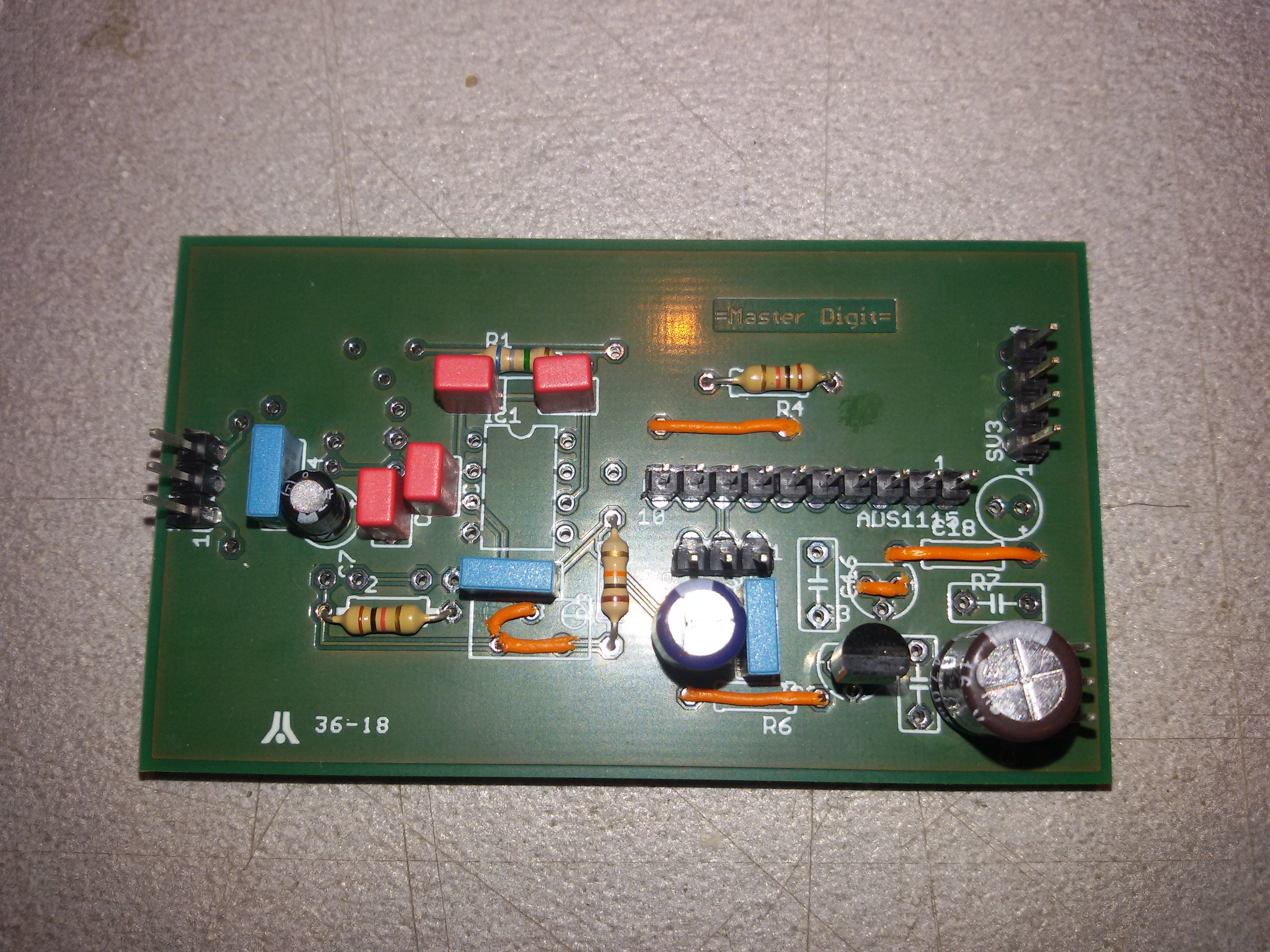

FOTO 7 "Il 78L05"

Modificato da master digit - 12/09/2018, 18:56:46
--------------- Sono sempre disponibile...quando ci sono!
| |
| | master digit
| Inviato il: 12/09/2018 19:07:53
|

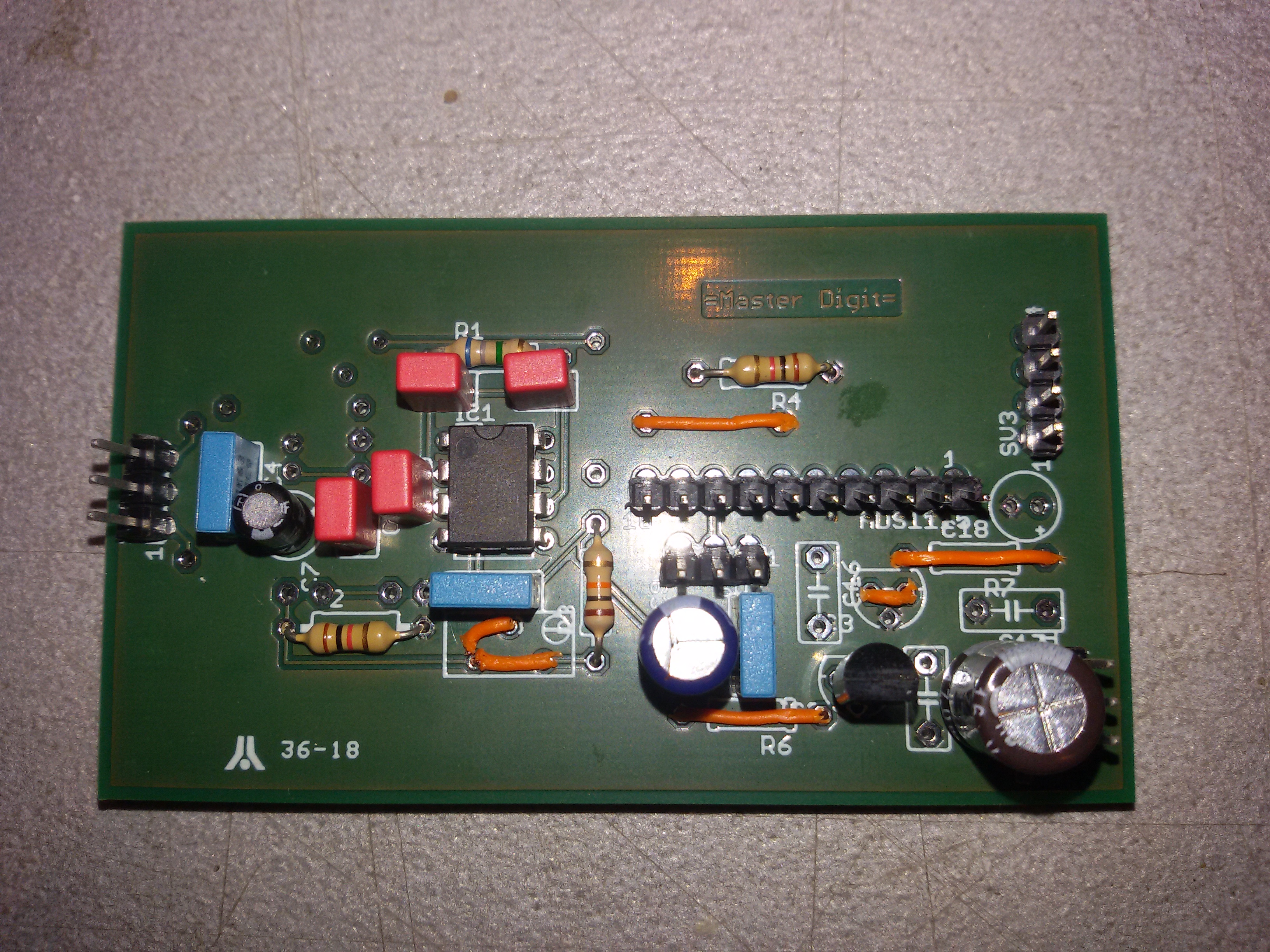

FOTO 8 "L'Operazionale OP27"

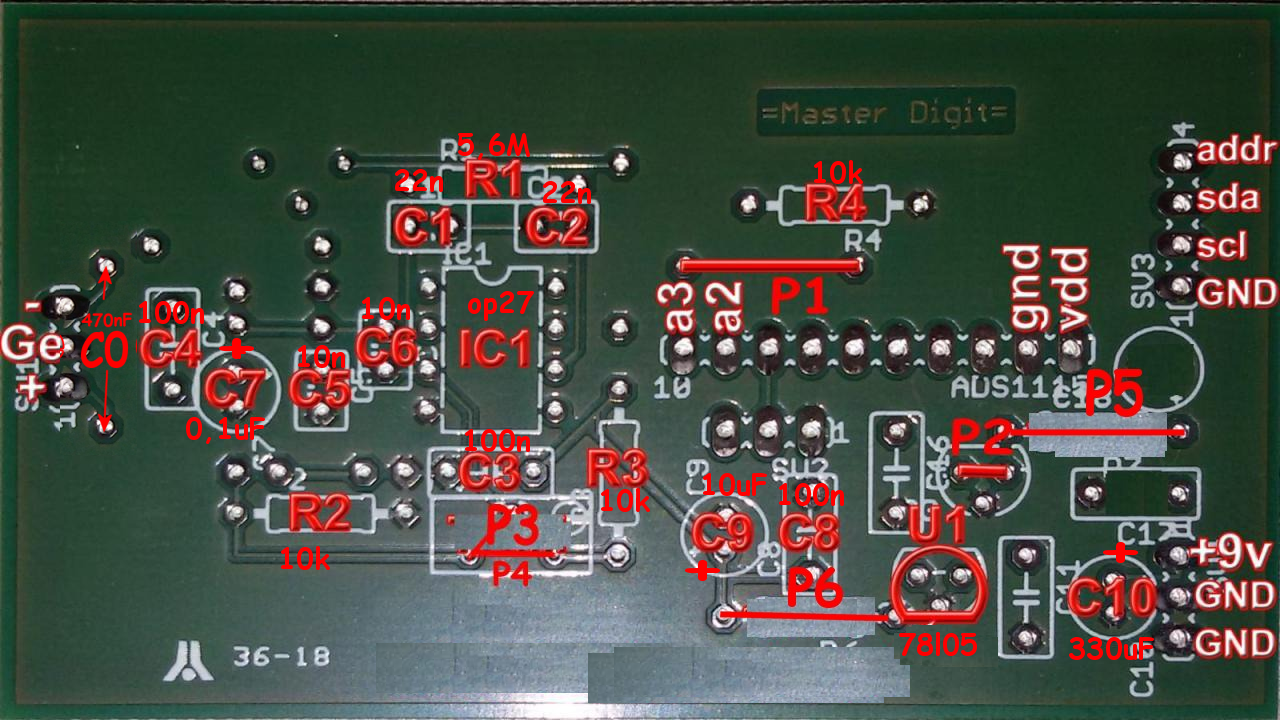

FOTO 9 "Il Convertitore ADS1115"con il 470nF in parallelo al geofono.

NB: Il collegamento centrale del connettore geofono va collegato alla calza del cavo che va al geofono.
Dal lato geofono la calza non va collegata da nessuna parte!
Modificato da master digit - 12/09/2018, 22:43:49
--------------- Sono sempre disponibile...quando ci sono!
| | | | master digit
| Inviato il: 12/09/2018 22:48:12
|
Vorrei far notare che con 25€ si fa il sismografo completo (PCB, componenti ADC1115 e arduino nano).
Basta aggiungere la capsula geofono e si ha un sismografo completo con una spesa ridicola
Grazie al Forum
Master Digit
--------------- Sono sempre disponibile...quando ci sono!
| | | | marcosnout
| Inviato il: 13/09/2018 08:06:06
|
CITAZIONE
Dal lato geofono la calza non va collegata da nessuna parte!
Ciao Master Digit,
Mi spieghi meglio questa cosa?
Fin'ora io, ma penso tutti, abbiamo collegato la calza alla scocca del sensore, di fatto mettendolo a massa, facendo in modo che pure questo risultasse schermato.
Non è così?
--------------- Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427 Isola: Inverter: EAsun Power SMG-II-6.2KP, pannelli: 8000Wp, batterie: Box 400A lifepo4 Teze
| | | | master digit
| Inviato il: 13/09/2018 12:15:20
|
CITAZIONE (marcosnout, 13/09/2018 08:06:06 )
CITAZIONEDal lato geofono la calza non va collegata da nessuna parte!
Ciao Master Digit,
Mi spieghi meglio questa cosa?
Fin'ora io, ma penso tutti, abbiamo collegato la calza alla scocca del sensore, di fatto mettendolo a massa, facendo in modo che pure questo risultasse schermato.
Non è così?
No! crei un loop di massa cosi!
Al limite la scocca del geofono puoi collegarla a terra ma non al gnd!
Master Digit
--------------- Sono sempre disponibile...quando ci sono!
| | | | marcosnout
| Inviato il: 13/09/2018 12:57:48
|
Scusa, ma ancora non capisco...
...il loop non lo crei se "chiudi un anello"? Ovvero se hai gia un filo che porta la massa al geofono ed in più colleghi la calza al sensore?
Se la calza è l'unico conduttore che porta la massa (utile per la schermatura) al sensore non dovresti avere un anello chiuso...o sbaglio?
Nel circuito, i cavetti del sensore, sono collegati direttamente ai pin dell'OP, quindi se non si collega la calza al sensore, questo rimane senza massa e senza schermatura...
Modificato da marcosnout - 13/09/2018, 13:01:01
--------------- Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427 Isola: Inverter: EAsun Power SMG-II-6.2KP, pannelli: 8000Wp, batterie: Box 400A lifepo4 Teze
| | | | master digit
| Inviato il: 13/09/2018 17:32:55
|
CITAZIONE (marcosnout, 13/09/2018 12:57:48 )
Scusa, ma ancora non capisco...
...il loop non lo crei se "chiudi un anello"? Ovvero se hai gia un filo che porta la massa al geofono ed in più colleghi la calza al sensore?
Se la calza è l'unico conduttore che porta la massa (utile per la schermatura) al sensore non dovresti avere un anello chiuso...o sbaglio?
Nel circuito, i cavetti del sensore, sono collegati direttamente ai pin dell'OP, quindi se non si collega la calza al sensore, questo rimane senza massa e senza schermatura...
Esatto, questo però se la scocca del sensore non tocca da nessuna parte la terra, quindi un palo o altro conduttore a terra.
Se invece la scocca del geofono tocca inevitabilmente la terra, quello deve essere l'unico punto messo a terra.
In questi casi si, la calza va messa sulla scocxa del geofono.
Non per nulla ho fatto il connettore del geofono a 3 pin
Master Digit
--------------- Sono sempre disponibile...quando ci sono!
| | | | marcosnout
| Inviato il: 13/09/2018 17:55:30
|
Ok...adesso la tua affermazione è molto più chiara!
...ma il sensore è un punto critico, una vera e propria "antenna" per i disturbi elettromagnetici...
...essendo necessario che sia schermato, non è più semplice collegare la massa ed isolarlo da terra?
Non è mia intenzione risultare insistente...cerco solo di capire meglio una situazione tanto delicata quanto spinosa...
--------------- Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427 Isola: Inverter: EAsun Power SMG-II-6.2KP, pannelli: 8000Wp, batterie: Box 400A lifepo4 Teze
| |
| | |
|
