Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 04/05/2019 13:06:23

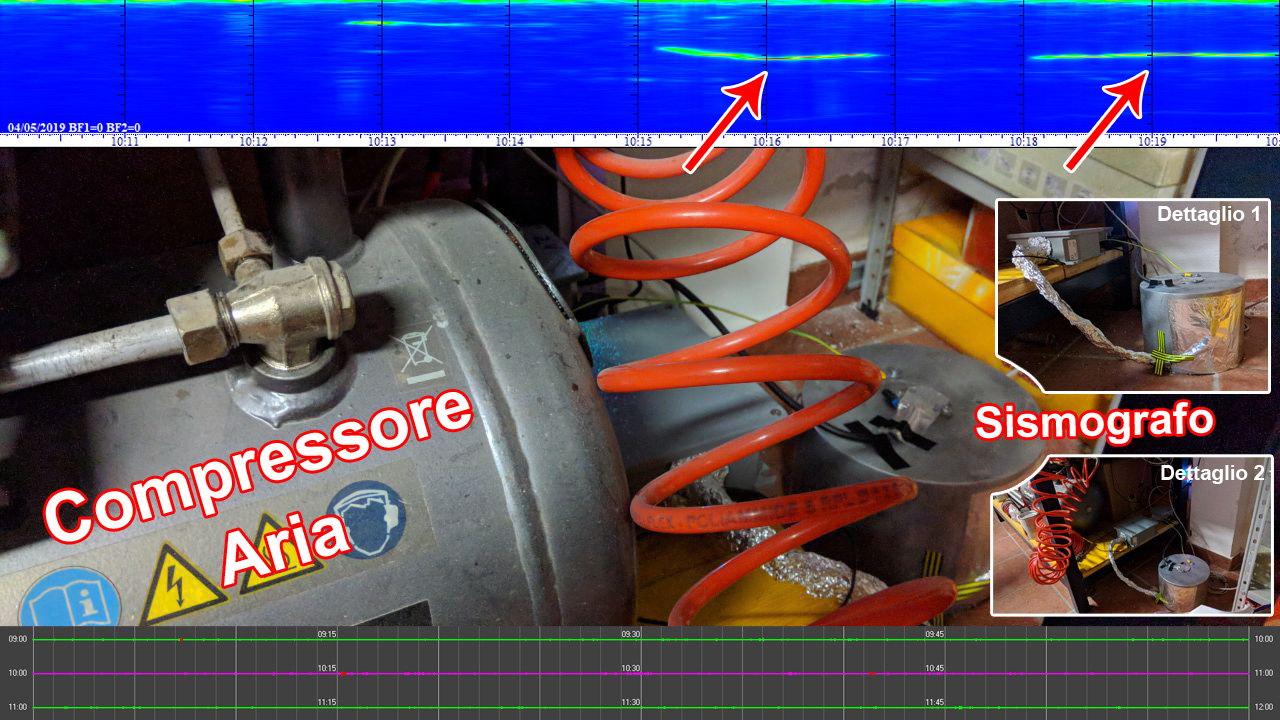

Bene... Vediamo come viene "visto" il rumore e le vibrazioni di un compressore d'aria situato accanto al nostro sismografo, che è così sensibile da "vedere" ANCHE i terremoti dall'altra parte del mondo...

Beh, non mi dilungo nella spiegazione perchè il risultato è palese. Questo è l'esempio pratico, la prova provata, di come i filtri (sia hardware che software) lavorano, spazzando via tutto ciò che non siano onde sismiche. Stesso risultato si ha accendendo la moto (600cc con scarico aperto).

Questa particolarità fa sì che questo sismografo sia adatto anche per l'installazione IN CASA, e non necessariamente in mezzo al deserto o in cima all'Everest, quali luoghi ideali per sismografi concepiti 100 anni fa...

#earthqquake #earthquake #reggelloambiente #sismografo #100anniavanti #ricerca #sperimentazione



Immagine Allegata: compressore copia.jpg

ForumEA/U/compressore copia.jpg



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 04/05/2019 13:32:22

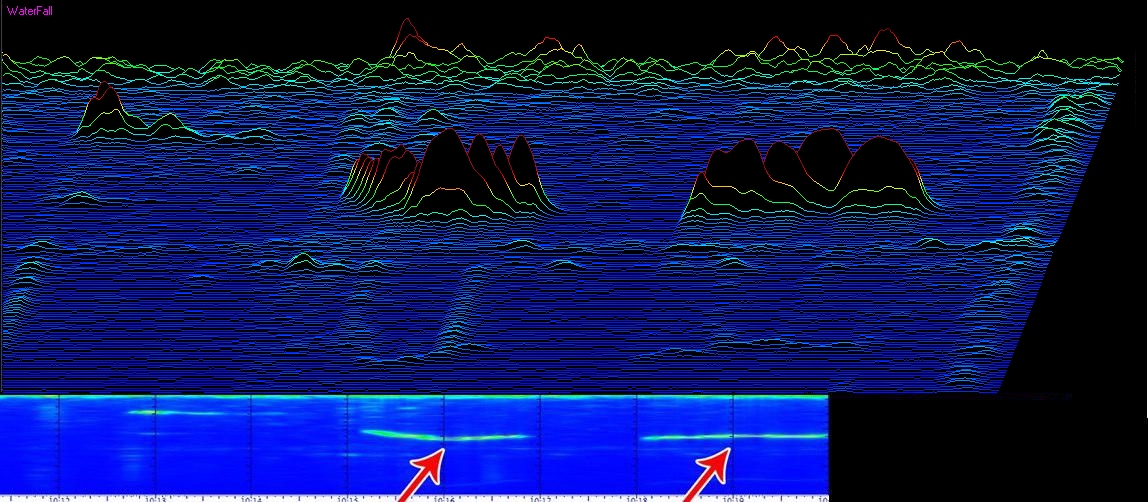

Vediamolo anche in 3D



Immagine Allegata: photo_2019-05-04_13-26-30.jpg

ForumEA/U/photo_2019-05-04_13-26-30.jpg



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 04/05/2019 17:31:49

4 Maggio 2019 ore 17:31
Diretta emulatore Bassissima Frequenza che si sta muovendo dopo giorni di piattume assoluto:

LINK



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9645

Stato:



Inviato il: 05/05/2019 06:05:01

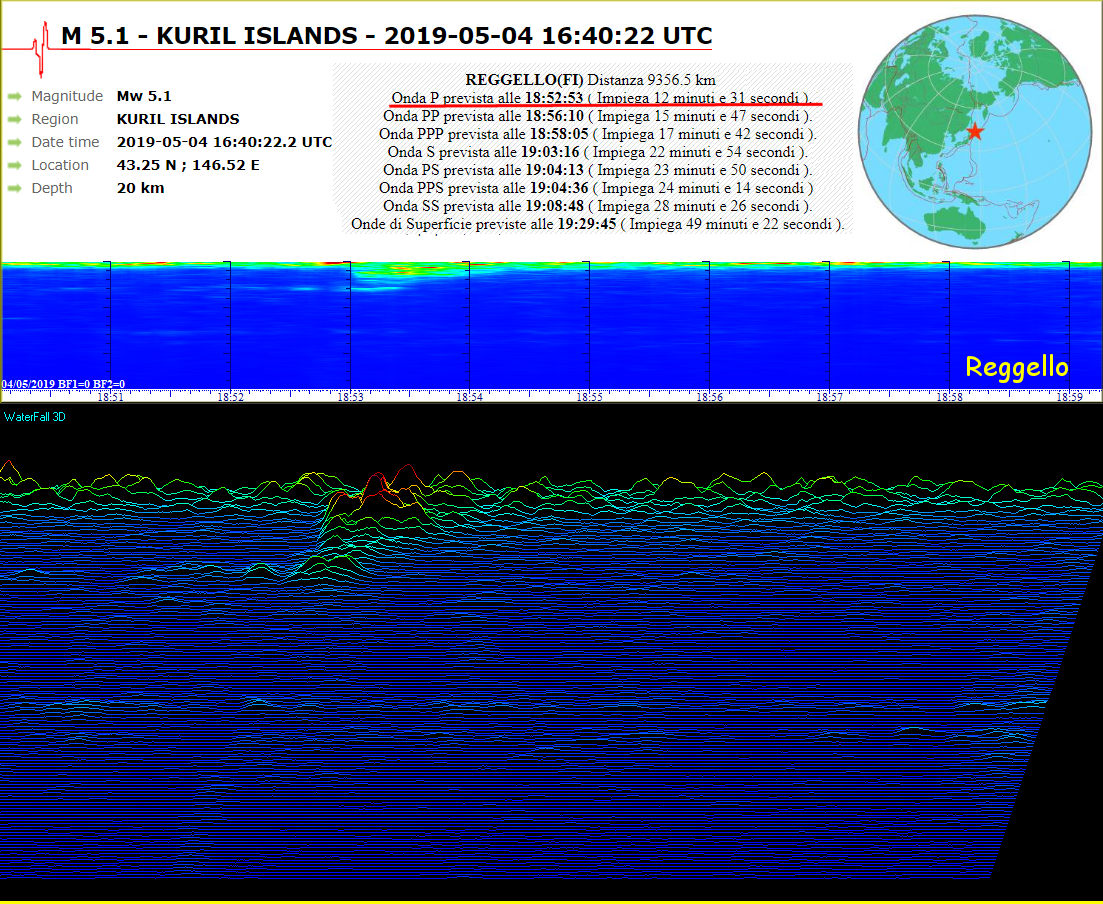

Questo è il telesisma rilevato ieri dalla postazione di Reggello durante la diretta:

http://www.energialternativa.info/public/newforum/ForumEA/U/Telesisma5_1KurilIslands4Maggio2019.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 05/05/2019 10:54:18

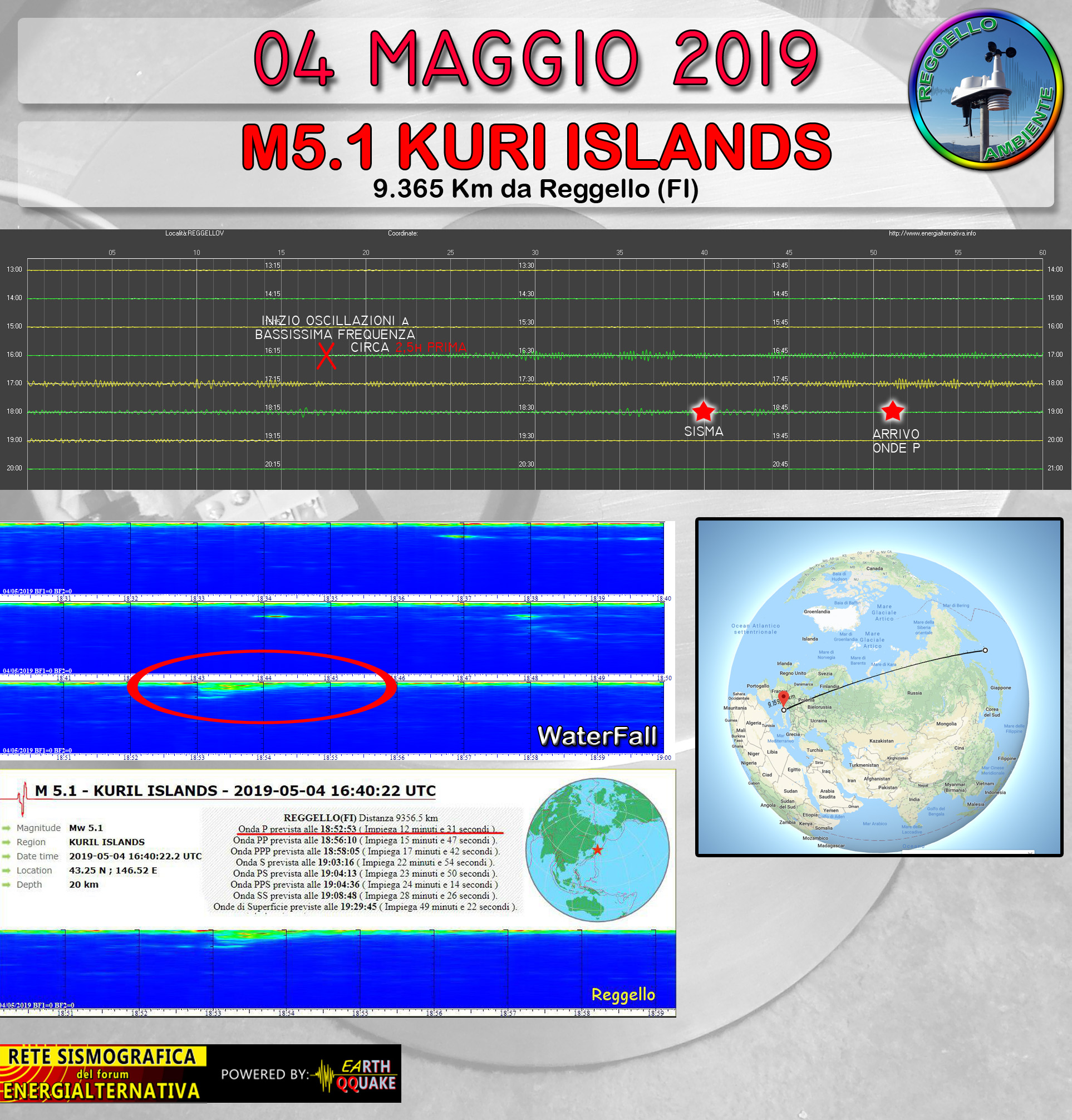

...e questo è il riassunto di ciò che abbiamo visto in diretta nel video...

Adesso l'emulatore a bassissima frequenza è tornato piatto... Restiamo in attesa che si risvegli per tentare una nuova diretta...



Immagine Allegata: 2019-05-04.jpg

ForumEA/U/2019-05-04.jpg



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9645

Stato:



Inviato il: 05/05/2019 15:11:13

Il 3D del Waterfall ne avevamo già parlato ...eravamo rimasti sul vago ma la parte del programma scolastico "Ricerca ed Innovazione" (le altre sezioni nemmeno sanno che materia sia ) era rimasto indietro ... e si doveva convergere per non rimanere spiazzati su una eventuale interrogazione!


Vabbè abbiamo fatto un po di prove e poi la scelta è caduta su questa soluzione...tutto ovviamente in tempo reale .

Di fatto si notano altre informazioni rispetto al nostro Waterfall bidimensionale.

Vediamo cosa dice e dove ci spinge il prof...Faccine/salut.gif

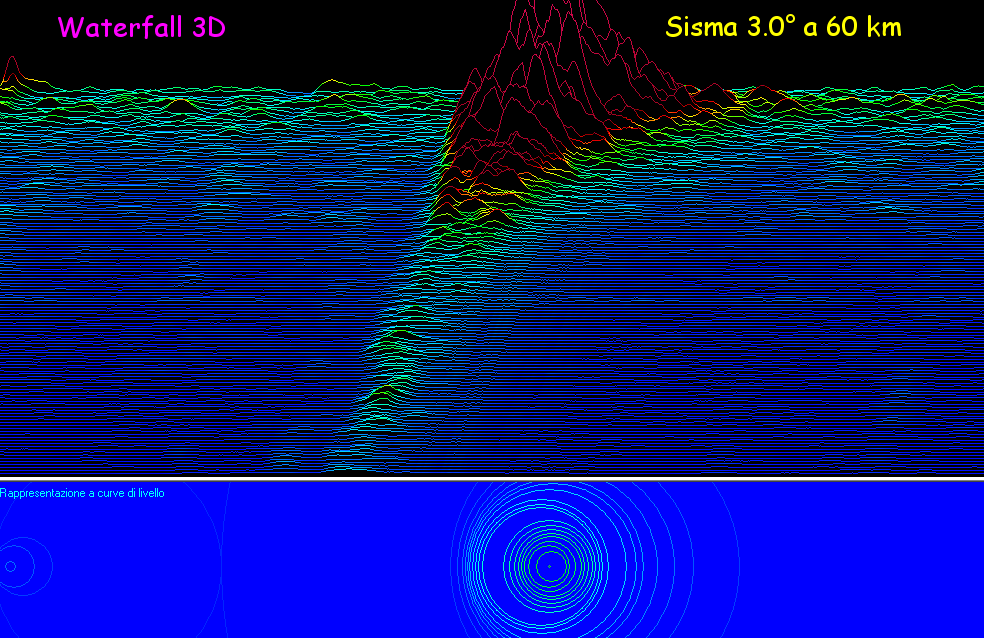

Qua alcuni esempi con alcuni algoritmi per implementare le curve di livello...

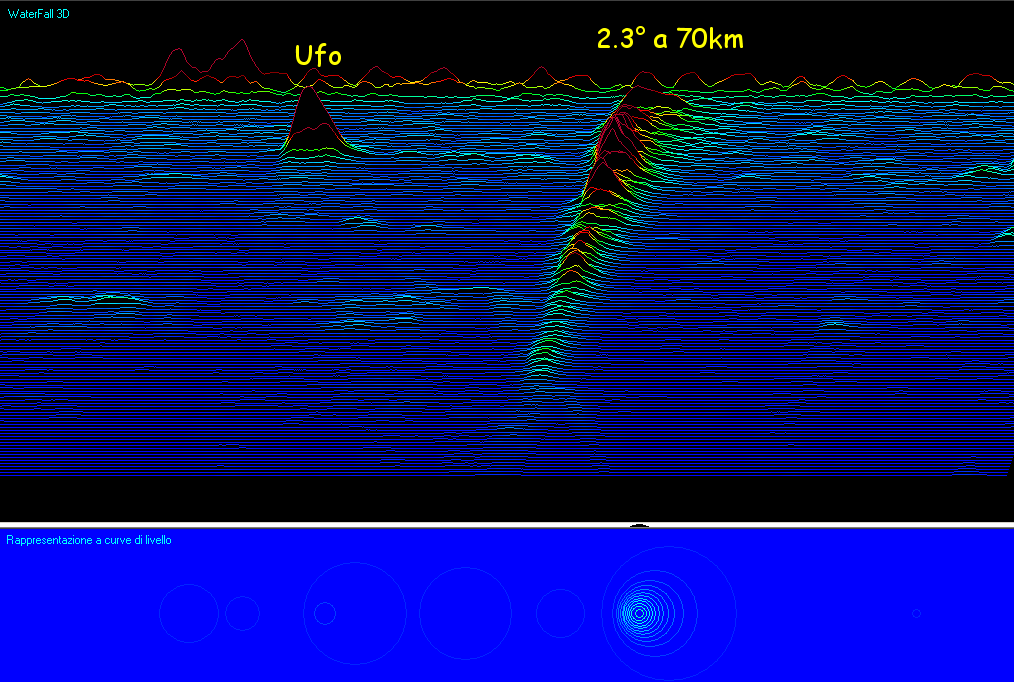

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DSisma2_3a70km.png




http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DSisma2_4a70km.png

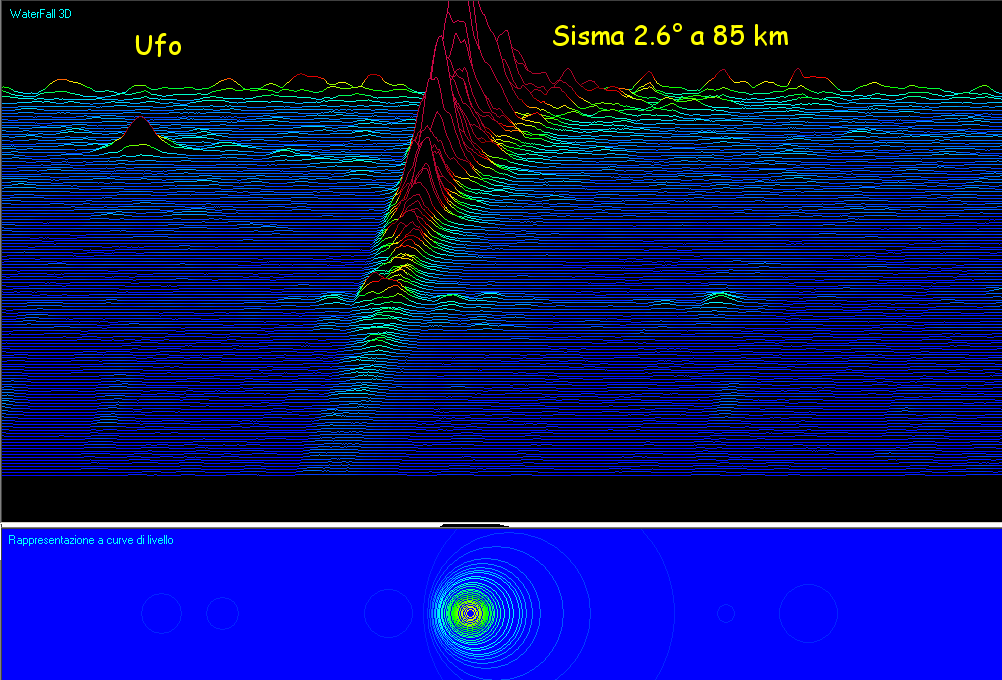

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DSisma2_6a85Km.png




http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DSisma3_0a60km.png

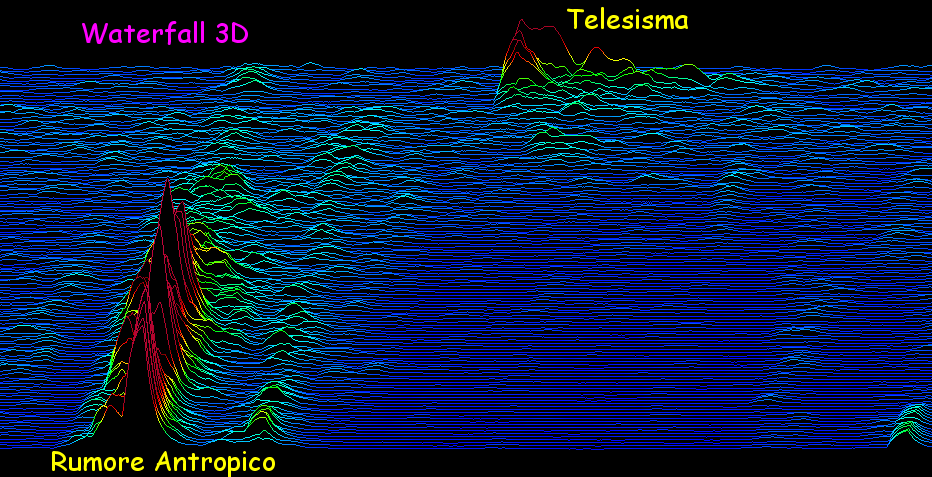

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DTelesismaEAntropico.png

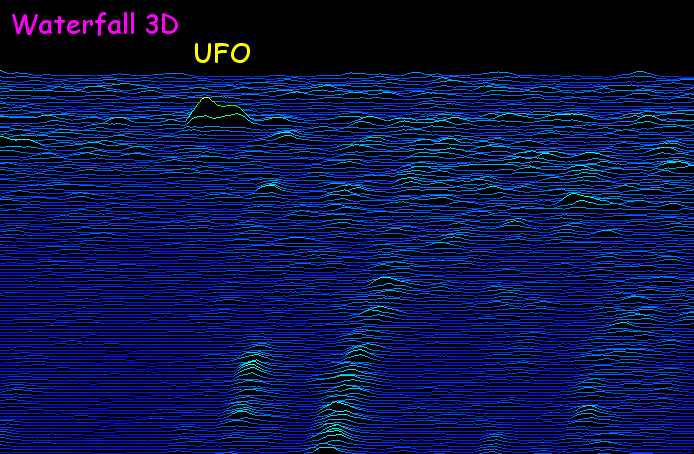

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3D_ufo.png



Modificato da Bolle - 05/05/2019, 15:42:02


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10029

Stato:



Inviato il: 05/05/2019 20:55:53

non credo ai miei occhi

a parte il fatto che è bellissimo
la cosa più importante è che rende meglio le informazioni contenute nel wf colpisce subito i sensi l'interpretazione è immeddiata

siamo saliti un altro gradino

livello base: sismogramma, problema l'interpretazione è astratta, il nostro cervello fa fatica ad estrarre informazioni da una linea

livello uno : Wf a colori il contenuto in frequenza ed in ampiezza dei sismi è immeddiato, è come sentire parlare una persona in un ambiente rumoroso, il nostro orecchio è in, grado facendo lo spettro di interpretare le parole.

lilello 3: wf 3d , lo spettro viene materializzato in 3d viene coinvolto il nostro senso spaziale la nostra capacità di vedere il mondo.Il livello di astrazione diminuisce le informazioni sono ben visibii.

è si mi avete proprio stupito

un bel 10 non ve lo toglie proprio nessuno

ma non solo vi mando a "Scienze a Firenze" che il primo premio non ce lo toglie nessuno e inoltre vi fate anche un paio di giorni a insidiare le Fiorentine (non le bistecche!)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 05/05/2019 21:20:27

CITAZIONE (qqcreafis, 05/05/2019 20:55:53 ) Discussione.php?214427&286#MSG4321



ma non solo vi mando a "Scienze a Firenze" che il primo premio non ce lo toglie nessuno e inoltre vi fate anche un paio di giorni a insidiare le Fiorentine (non le bistecche!)



Diciamo che ultimamente, chi per una cosa, chi per un'altra, siamo stati piuttosto fantasiosi!

Sull'argomento "insidiare le Fiorentine" sono più preparato che in altri settori



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9645

Stato:



Inviato il: 06/05/2019 11:59:44

CITAZIONE (qqcreafis, 05/05/2019 20:55:53 ) Discussione.php?214427&286#MSG4321


un bel 10 non ve lo toglie proprio nessuno

Con un altro 10 i miei mi regalano un bel 125 ...brum brum altre che motorino Faccine/biker.gif!!!


Vabbè mettiamoci d'impegno...

Miglioriamo la rappresentazione ... lo facciamo in più fasi:

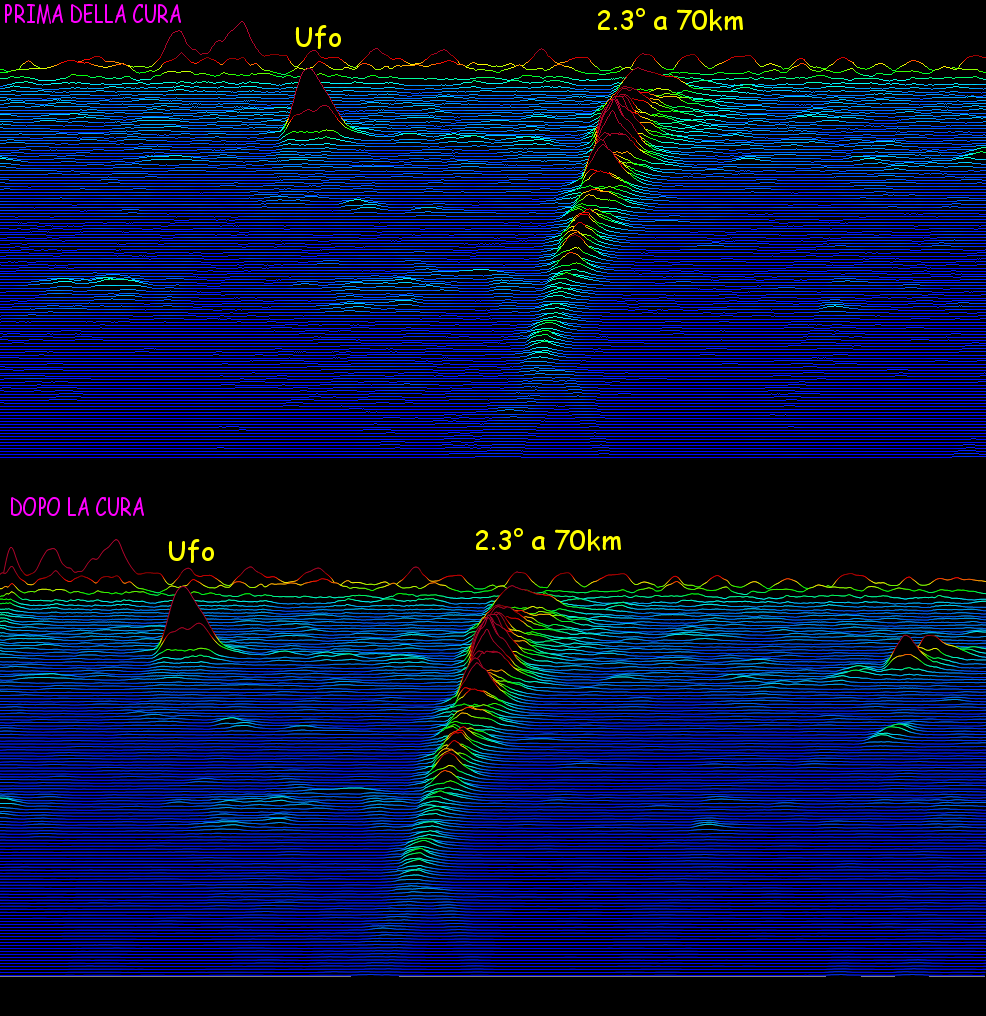

1. andiamo di antialiasing...questo è il risultato:

http://www.energialternativa.info/public/newforum/ForumEA/U/PrimaEDopoLaCuraWf3D.png

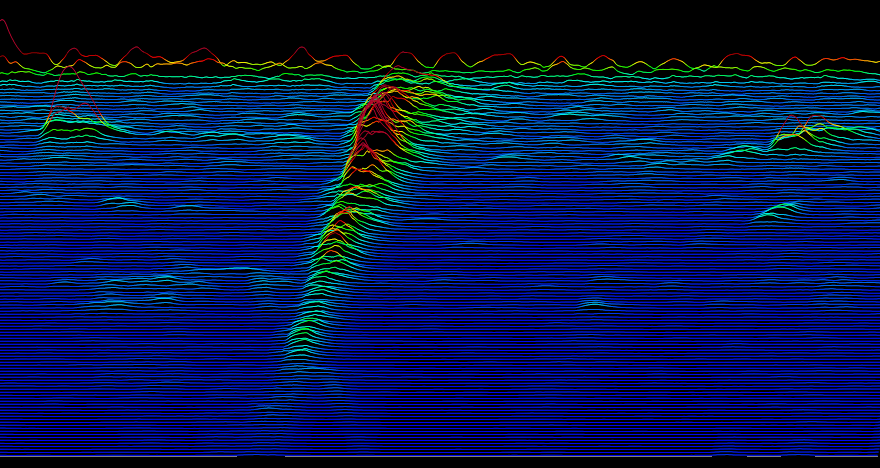

2. Come si fa a vedere cosa ci sia dietro le onde? Si può evitare di cancellare le zone non visibili:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3dSenzaCancellazioneZoneNonVisibili.png



Questa rappresentazione potrebbe andare bene...ma non si distinguono bene le onde dello spettro...si mescolano.

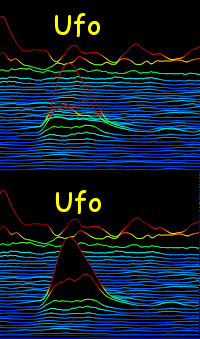

Questo un dettaglio:

http://www.energialternativa.info/public/newforum/ForumEA/U/DettaglioUfoWF3d.png



Allora cosa fare?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9645

Stato:



Inviato il: 06/05/2019 12:17:05

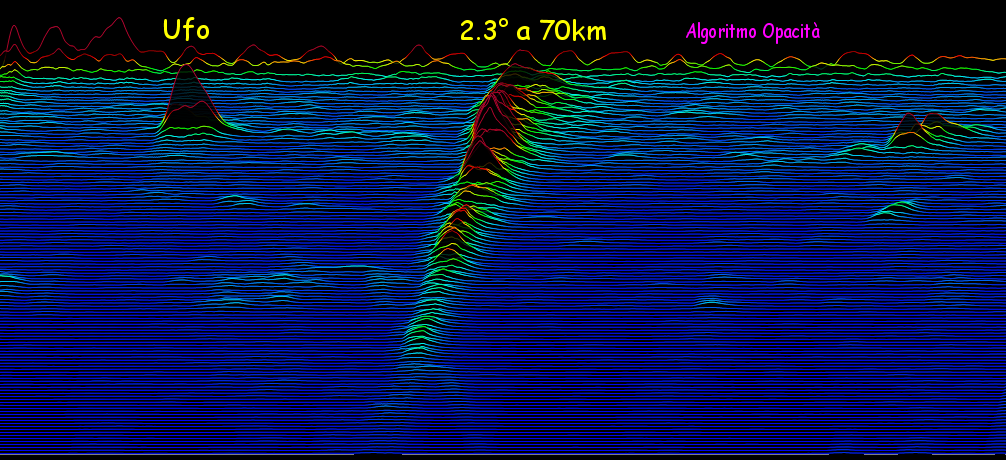

L'idea è quello di utilizzare un algoritmo di opacità per le zone non visibili ...questo dovrebbe essere una eccellente soluzione:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DAlgoritmoOpacita.png

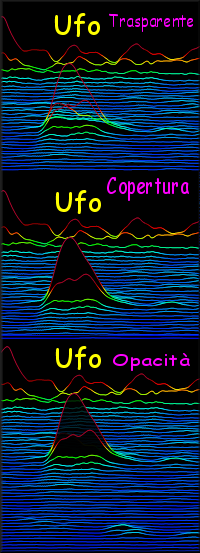

Questo il dettaglio di quanto detto:

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3DOpacita.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9645

Stato:



Inviato il: 06/05/2019 14:08:58

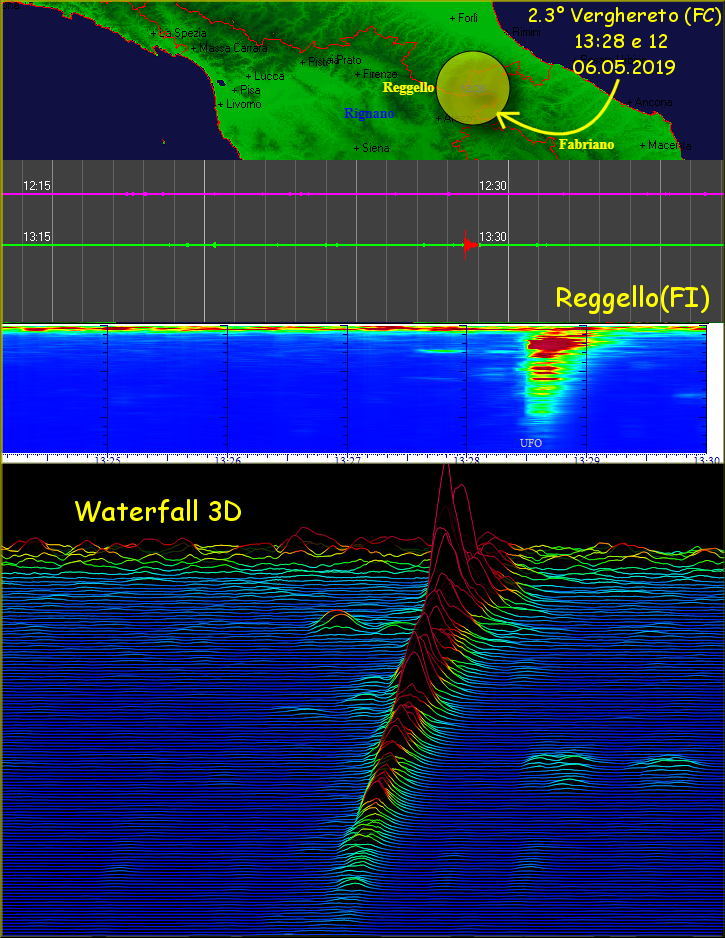

Iniziamo a vedere praticamente come si comporta il waterfall 3d con il piccolo sisma avvenuto poco fa:

http://www.energialternativa.info/public/newforum/ForumEA/U/Terremoto2_3Verghereto6Maggio2019.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9645

Stato:



Inviato il: 06/05/2019 17:39:15

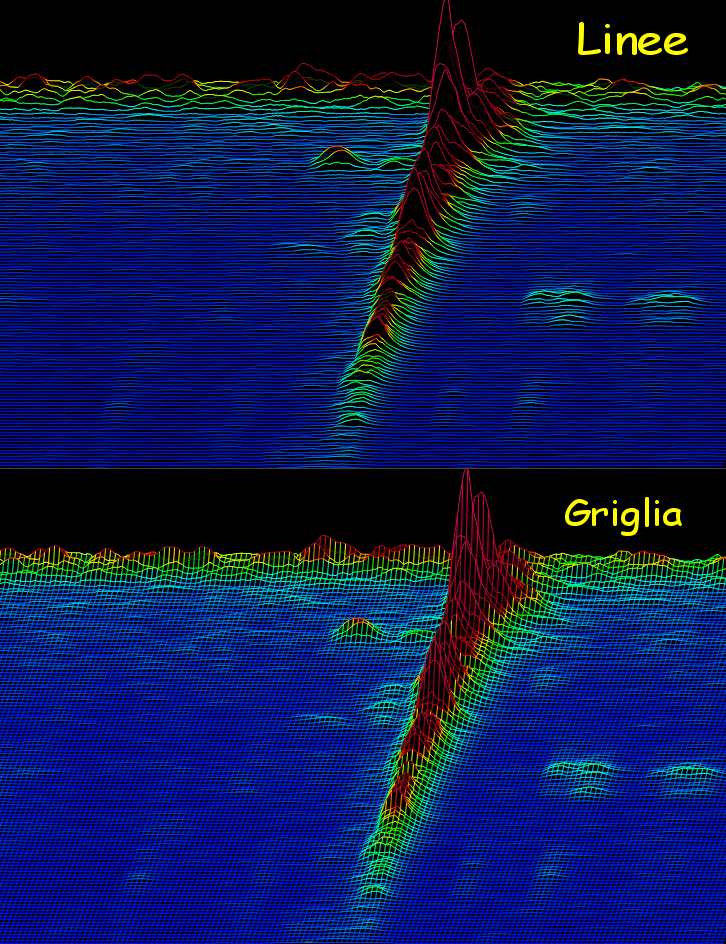

Linee o griglia?

http://www.energialternativa.info/public/newforum/ForumEA/U/Waterfall3dLineeEGriglia.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 06/05/2019 20:53:54

Madonna che bellezza!!! io voto x la griglia, sarà anche perchè l'immagine è più chiara...

Invece dalla regia mi dicono a Linee oppure solido, escludendo comunque la trasparenza. Meglio l'opacità.




Modificato da Frisby - 06/05/2019, 20:57:56


---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3696

Stato:



Inviato il: 06/05/2019 21:47:35

Io voto per le linee, la griglia, secondo me,sia con la trasparenza che con l'opacità darebbe una visione confusa... già così, sempre a mio parere, è confusa la visione delle frequenze più basse ..



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Frisby

Avatar
MegaWatt


Gruppo:Utente
Messaggi:361

Stato:



Inviato il: 06/05/2019 22:05:17

CITAZIONE (marcosnout, 06/05/2019 21:47:35 ) Discussione.php?214427&286#MSG4328

Io voto per le linee, la griglia, secondo me,sia con la trasparenza che con l'opacità darebbe una visione confusa... già così, sempre a mio parere, è confusa la visione delle frequenze più basse ..


Se hai codesto scooterone, il tuo voto vale meno, lo sai, vero?!



---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
