Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

PinoTux

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3491

Stato:



Inviato il: 02/05/2021 22:14:55

Volevo fare un piccolo chiarimento riguardante la scheda del sismometro di Dani, quella che possiamo vedere nella prima pagina di questa discussione.

Ne esistono due versioni, quella della prima pagina è la più recente ed il piano di massa inferiore è quello comune al segnale ed all'alimentazione.

Ne esiste un'altra precedente e si distingue per avere la massa del segnale ed dell'alimentazione sulla superficie superiore, quella dove sono alloggiati i componenti, mentre quella inferiore sembra essere stata pensata come schermatura o, in alternativa, essere collegata alla massa comune tramite un ponticello nei pressi del Arduino-nano.

Siccome avevo avuto dei problemi che riguardavano dei disturbi, ho modificato la schedina meno recente portandola ad essere funzionale all'ultima versione per quanto riguarda l'uso della massa comune, sia per il segnale che per l'alimentazione.

La modifica non è invasiva, basta armarsi di pazienza e rimuovere la vernice dai punti che interessano vicino ai terminali dei componenti che devono essere collegati alla massa tramite una goccia di stagno od un sottile filo di rame.

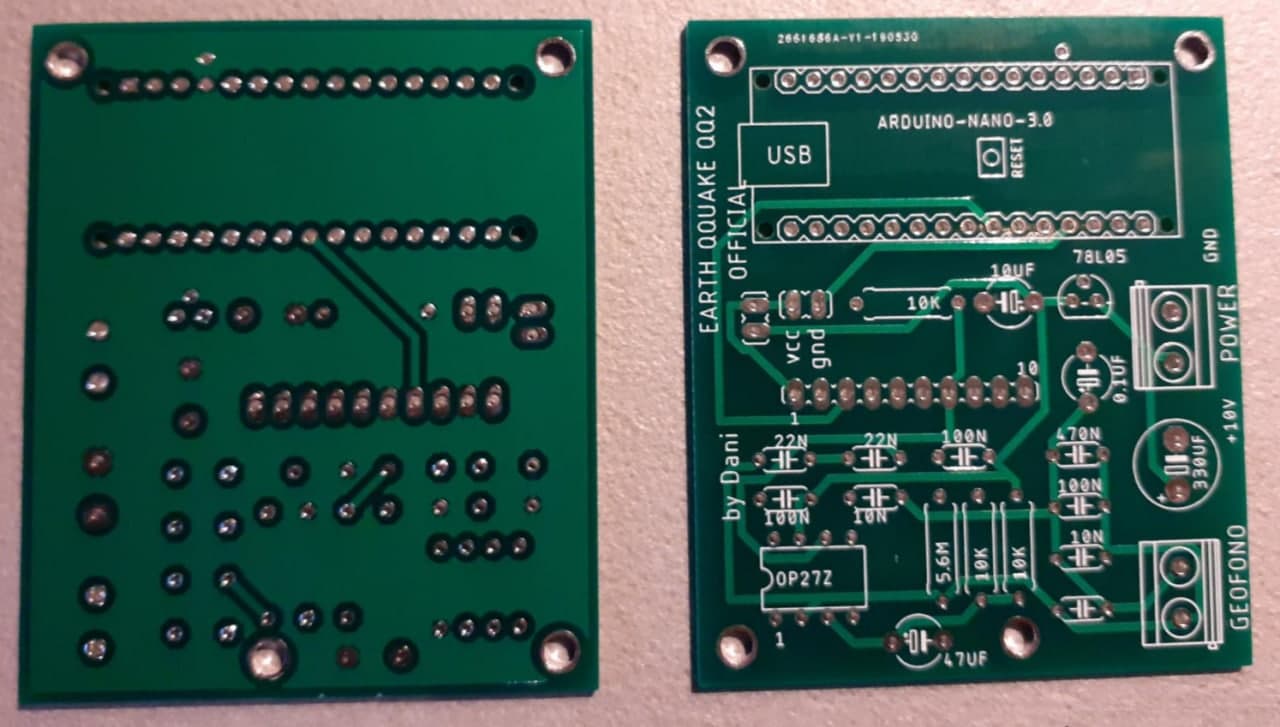

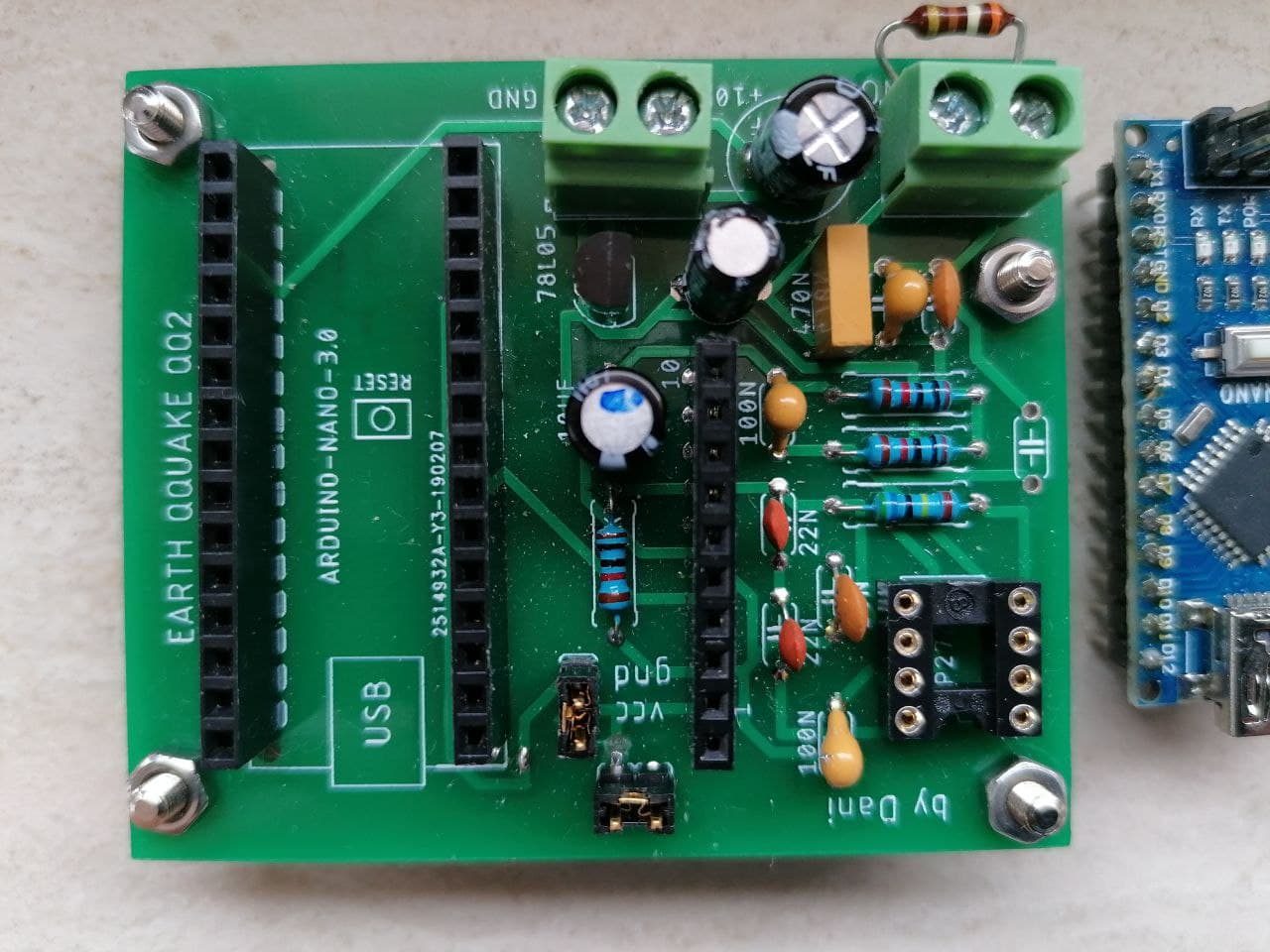

Questa è la versione più recente.
Quella precedente si riconosce dalla scritta EArth QQuake che si trova a fianco del connettore del nano.
http://www.energialternativa.info/public/newforum/ForumEA/U/photo_2021-05-02_12-47-30_2.jpg

http://www.energialternativa.info/public/newforum/ForumEA/U/photo_2021-05-02_22-46-06.jpg

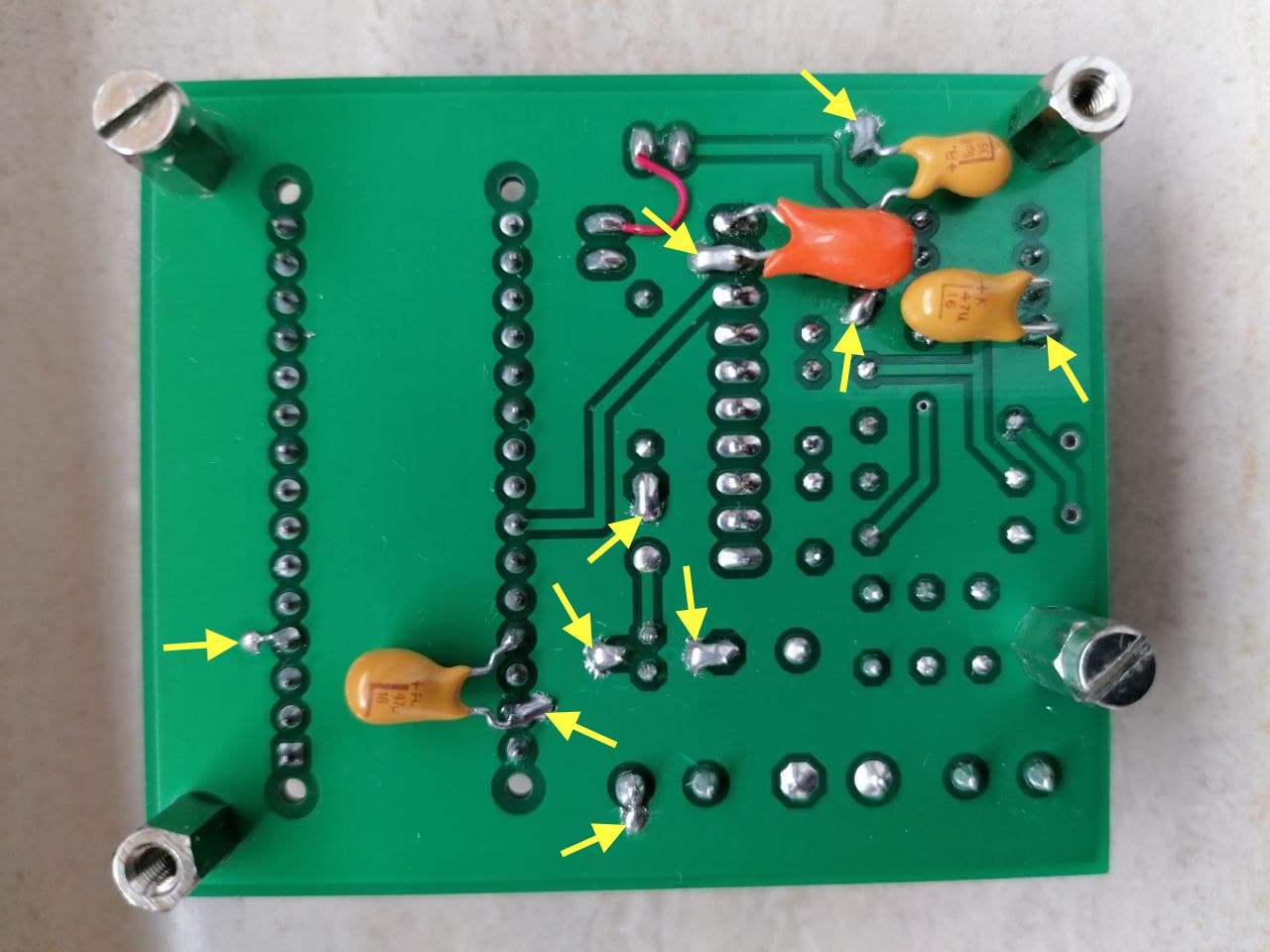

I punti della modifica sono indicati dalle frecce gialle.
Questo vale solamente per la vecchia scheda.
I condensatori, in più rispetto allo schema originale, sono stati inseriti direttamente sui pin di alimentazione dei dispositivi attivi, il nano, l'ADC1115 e l'OP27.
Il filo rosso è un ripristino della pista (sul piano superiore) che avevo interrotto durante le prove.
http://www.energialternativa.info/public/newforum/ForumEA/U/photo_2021-05-02_13-15-14_1.jpg



Modificato da PinoTux - 21/06/2021, 22:25:02


---------------
"Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.altervista.org/
http://pptea.altervista.org/



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7333

Stato:



Inviato il: 23/06/2021 22:24:42

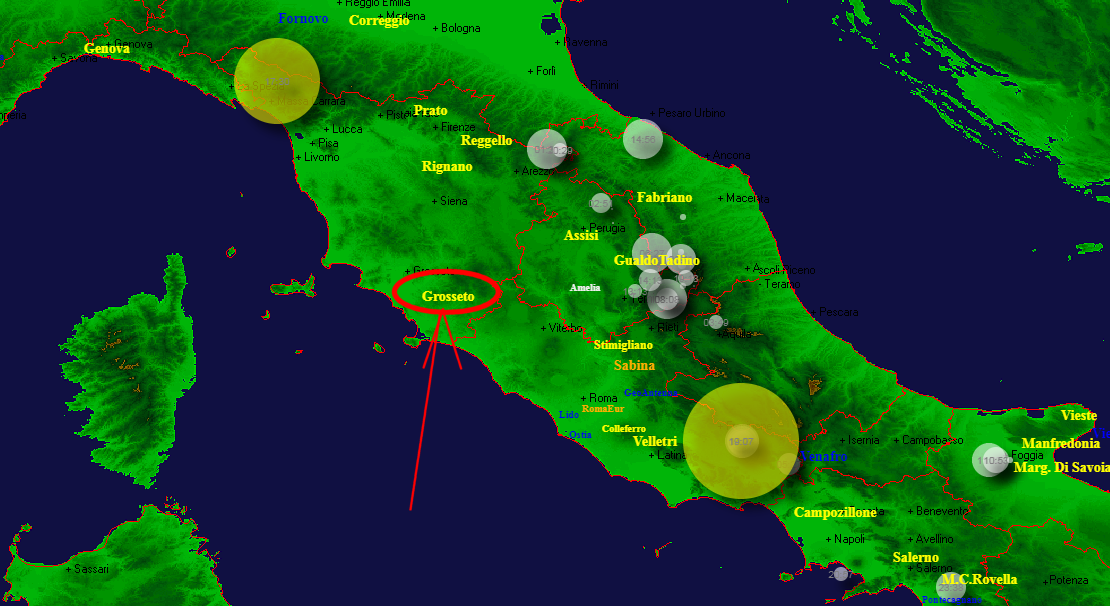

Si aggiunge alla nostra rete sismica la nuova postazione di Grosseto:

http://www.energialternativa.info/public/newforum/ForumEA/U/NuovaPostazioneDiGrosseto.png



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7333

Stato:



Inviato il: 12/07/2021 18:26:05

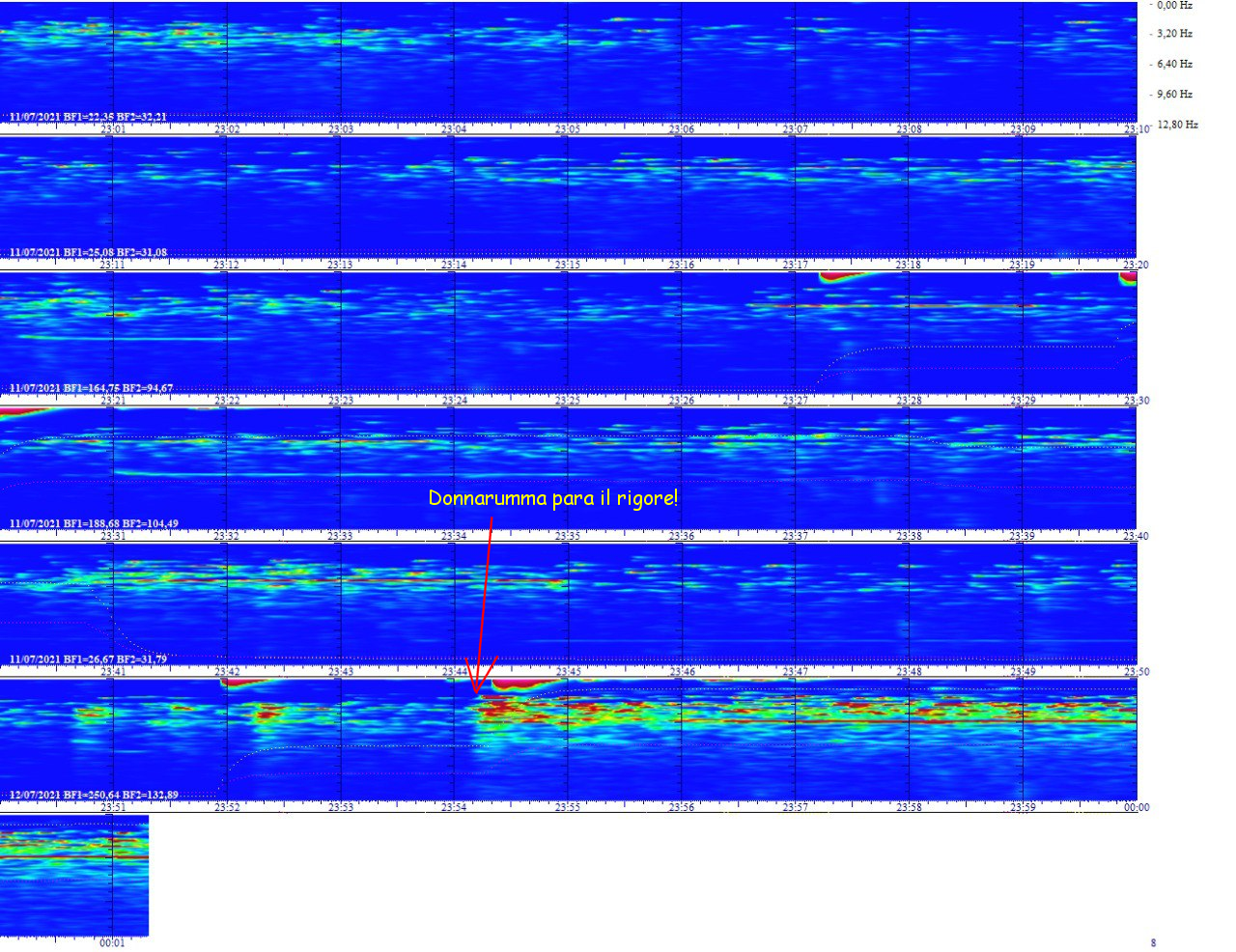

Questa mattina il nostro Gancetto (della postazione di Colleferro ) faceva notare che il sismografo aveva registrato la vittoria dell'Italia agli europei.


http://www.energialternativa.info/public/newforum/ForumEA/U/ColleferroVittoriaItaliaEuropei.png



Osservando meglio, qualche minuto prima,si vedono anche altre due impronte ...saranno i rigori segnati (da noi) e/o sbagliati (da loro) ?


Anche la nostra fiammiferaia di Genova ci faceva notare che anche la sua postazione aveva registrato il sisma sportivo.

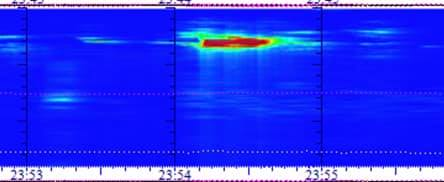

http://www.energialternativa.info/public/newforum/ForumEA/U/EUROPEIGENOVA.png




Qualcuno potrebbe dire che sia un caso? Ma no...perchè questo è il waterfall della postazione di Patrizio di Ostia sono praticamente tutti simili.

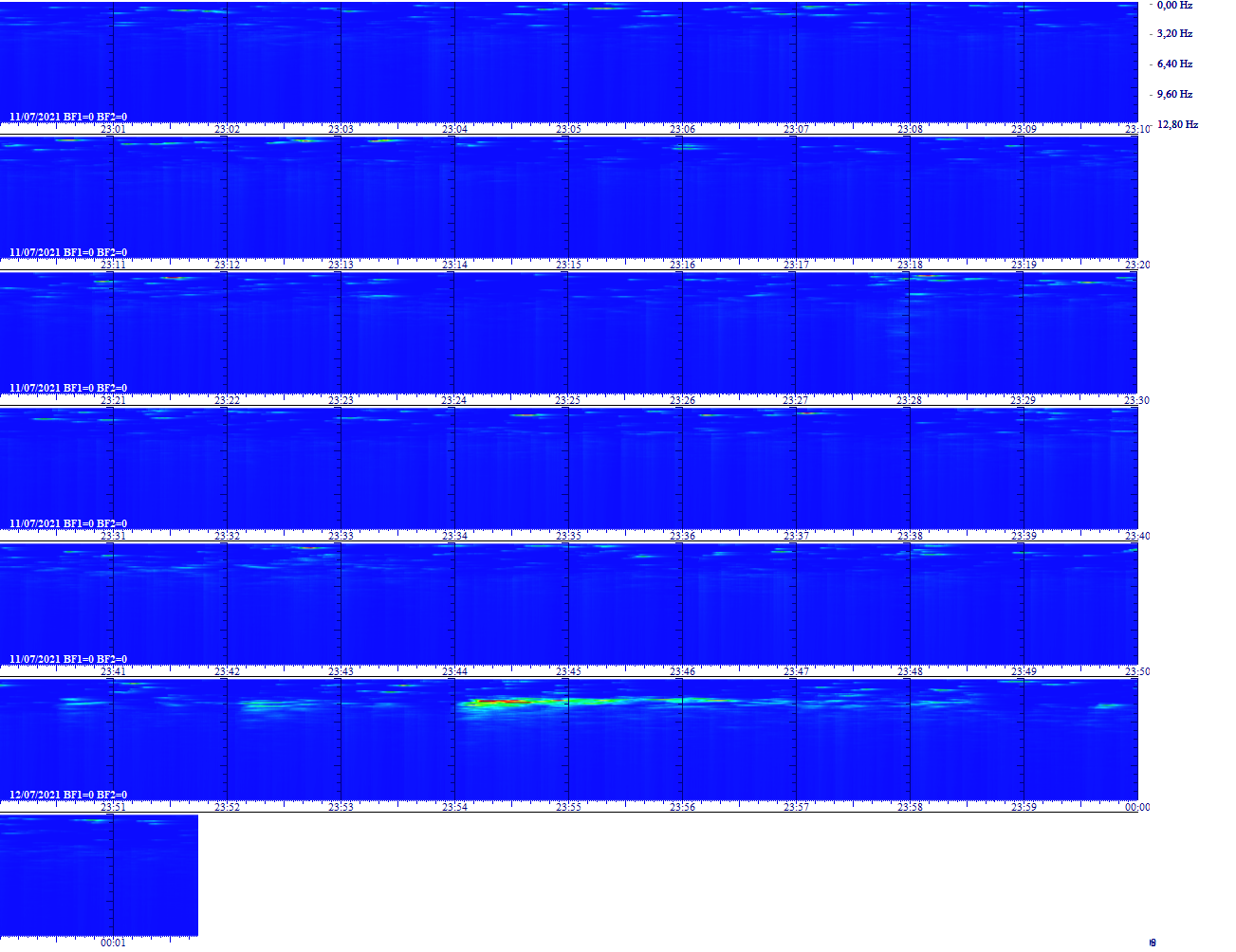

http://www.energialternativa.info/public/newforum/ForumEA/U/OstiaVittoriaItaliaEuropei.png




Prof...figo no???

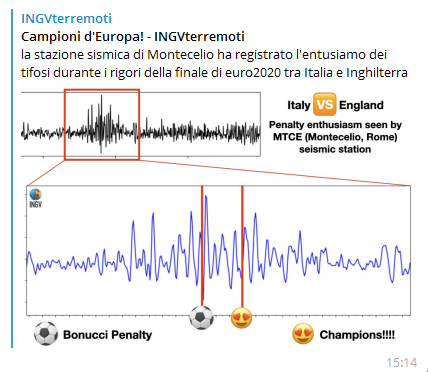

Poi , successivamente , anche ingv con la postazione di Montecelio fa notare che anche lei ha registrato l'entusiasmo dei tifosi italiani....ma io non ci vedo nulla

http://www.energialternativa.info/public/newforum/ForumEA/U/EuropeiINGV.png



Bè...cosa dire...la classe non è orzata!



Modificato da Bolle - 12/07/2021, 18:29:23


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19096

Stato:



Inviato il: 12/07/2021 20:49:59

Azzzzz....un ondata di puro tifo

Devo dire che al gol del pareggio...grande caos

Ma il vero caos sono stati il palo e il rigore parato da Gigione



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
W il cippatino



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9952

Stato:



Inviato il: 15/07/2021 21:44:12

incredibile la sensibilità, il segnale è proprio netto



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9952

Stato:



Inviato il: 15/07/2021 21:56:52

comunque ammettendo che la sensibilità delle varie stazioni sia la stessa il segnale dovrebbe essere maggiore dove c'è più popolazione (ammettendo la percentuale di tifosi rumorosi sia la stessa ovunque)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7333

Stato:



Inviato il: 20/08/2021 16:52:30

Dopo le ferie ripartiamo per l'ultimo scatto finale...

E' stata implementata l'estrazione dei file dalle postazioni...quindi da oggi tutti gli utenti possono estrarre i file di log di qualsiasi postazione ed elaborarli.
Facciamo un esempio: pochi minuti fa,cioè alle 15:41 è avvenuto un terremoto.

http://www.energialternativa.info/public/newforum/ForumEA/U/EstrazioneFile1.png

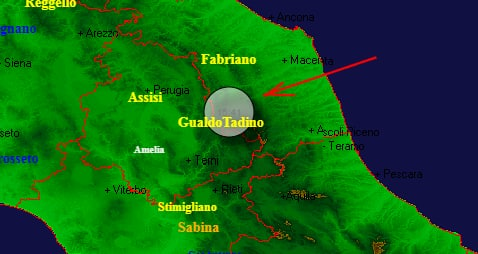

La postazione dell'utente Cianca di Fabriano lo ha rilevato:

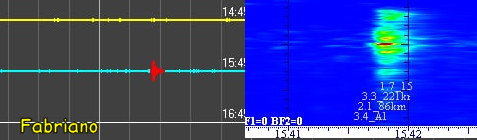

http://www.energialternativa.info/public/newforum/ForumEA/U/EstrazioneFile2.png

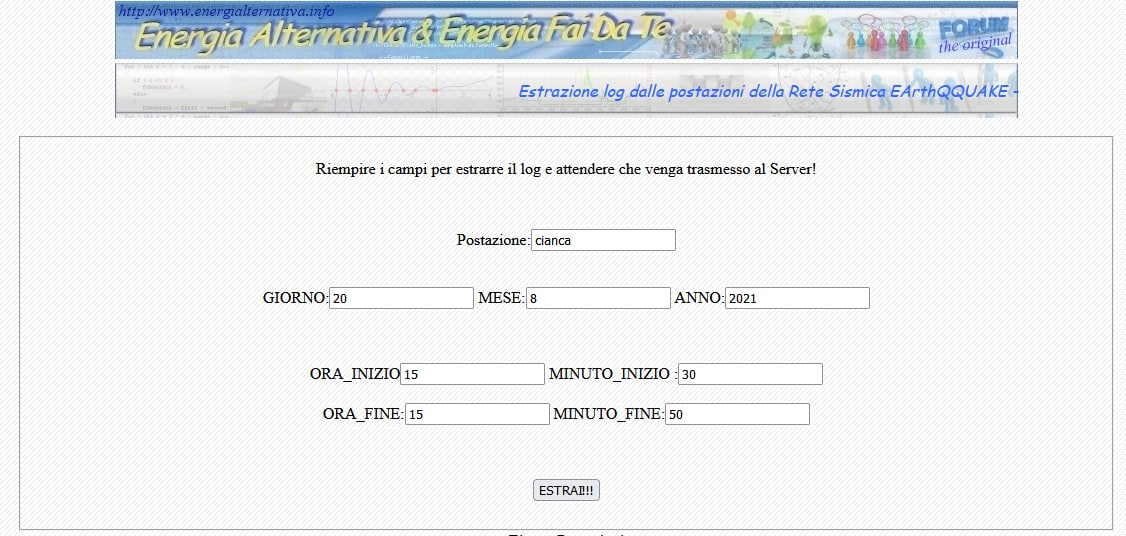

Compiliamo la pagina html per estrarre i dati:

http://www.energialternativa.info/public/newforum/ForumEA/U/EstrazioneFile3.png



Il server avvisa la postazione la quale gli invia i dati richiesti.

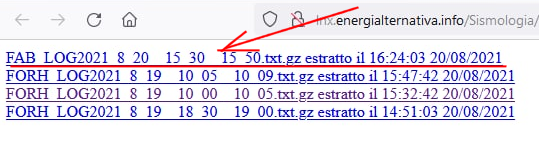

Arrivati i dati sul server si possono scaricare con un semplice click:

http://www.energialternativa.info/public/newforum/ForumEA/U/EstrazioneFile4.png

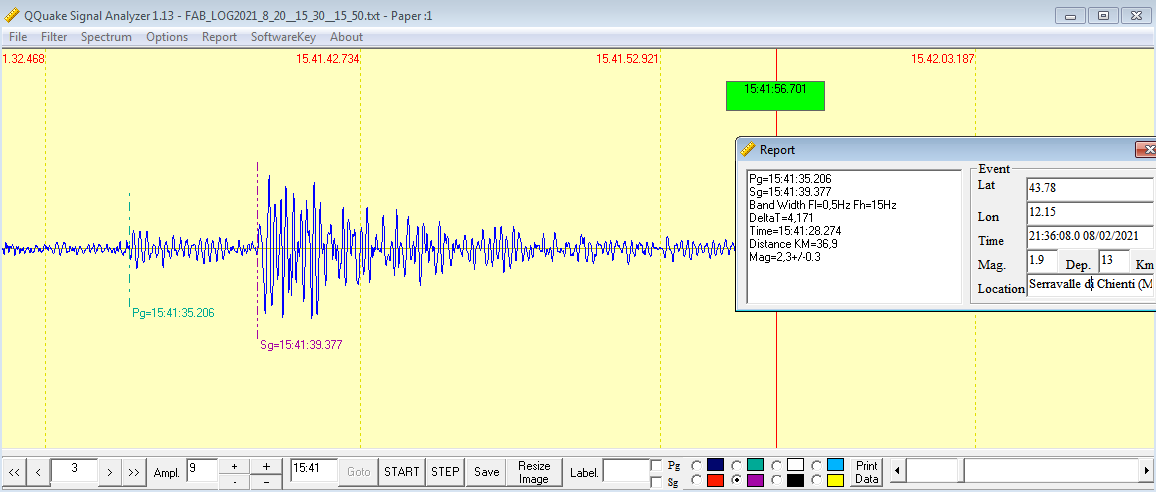

e si possono elaborare con l'Analizzatore.

http://www.energialternativa.info/public/newforum/ForumEA/U/EstrazioneFile5.png



Questa procedura , che prima facevano in pochi...ora è disponibile a tutti quanti gli utenti!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7333

Stato:



Inviato il: 08/10/2021 13:29:45

Si va a rilento con i vari impegni...ma facciamo un altro passo avanti!
Si sta portando la triangolazione automatica (quella che si poggia sugli allarmi e non quella controllata dall'intelligenza artificiale) nella chat degli utenti...dove entro 30 secondi dall'allarme arriva la mappa con il probabile epicentro. Per il momento si sta testando tutta la sequenza...quando prima passeremo all'AI!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7333

Stato:



Inviato il: 13/11/2021 13:26:31

Dopo una lunga attesa si torna ad aggiornavi sui nuovi sviluppi...tutto va a gonfie vele e quanto prima vi aggiorneremo su tutto. Però da qualche giorno si è aggiunto un utente della zona di Terni che vuole mettere in piedi una nostra postazione. Lui ha già un sismografo ed utilizza un altro SW...ma gli piacerebbe unirsi alla nostra rete. Usa il sismografo di Nuova Elettronica!
In attesa che realizzi la nostra schedina...ci siamo chiesti: perchè non sfruttare l'hw di nuova elettronica per interfacciasi al nostro SW?

Il sismografo di NE ha un protocollo tutto suo di scambio dati...e con il supporto di Superbug e jackie2 stiamo cercando di capire come scambia i dati. Questi dati verranno acquisiti da un nostro nuovo SW che provvederà a rilevarli con la seriale , convertirà il formato e li invierà all'EArthQQuake mediate un indirizzo ip locale.
Tutto questo sarà utile anche per confrontarci con un altro sismografo.
Vi terremo aggiornati sullo stato di avanzamento e sugli sviluppi.



Modificato da Bolle - 13/11/2021, 19:59:20


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7333

Stato:



Inviato il: 13/11/2021 20:07:06

Dovremmo esserci...dovremmo aver codificato la sequenza di start del sismografo di NuovaElettronica. Ci siamo agganciati alla scheda Lx1500 e dopo aver inviato la sequenza di comandi giusti, il sismografo ha iniziato ad inviare i dati sulla seriale. Questi sono i primi 3 minuti di prove registrate:

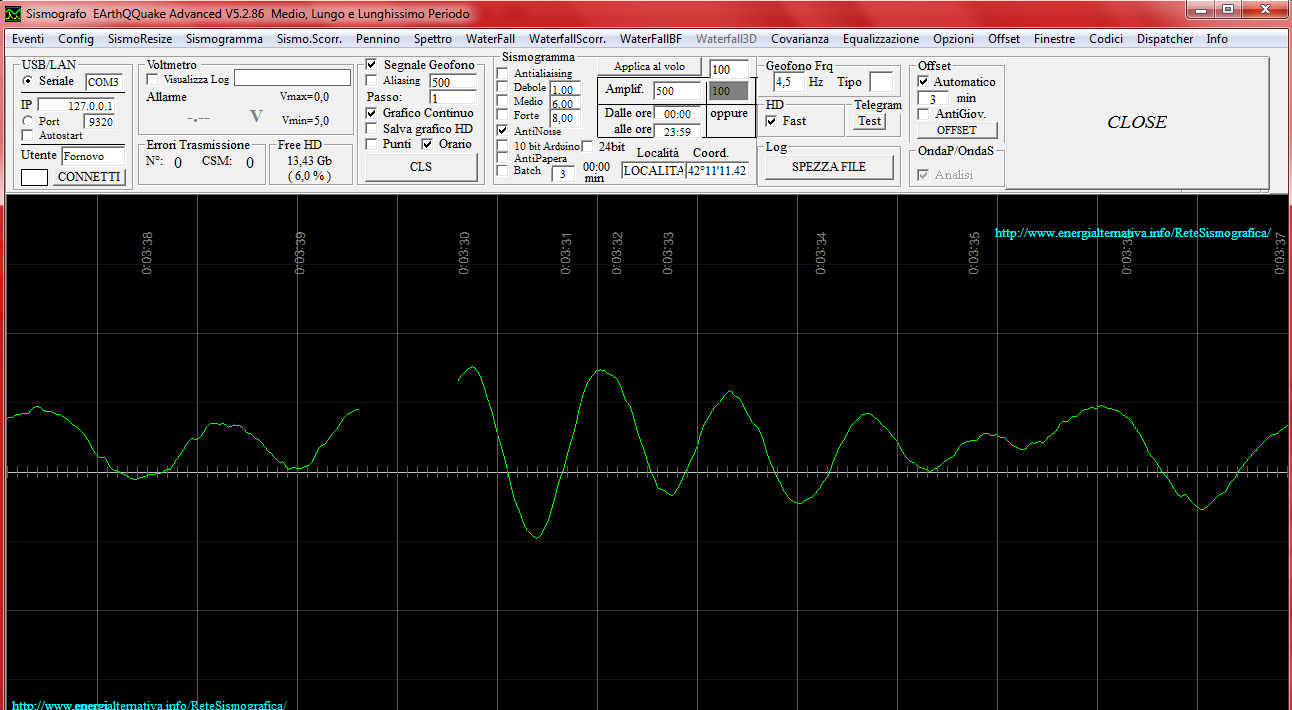

http://www.energialternativa.info/public/newforum/ForumEA/U/IntegrazioneSismografoNESegnale.png

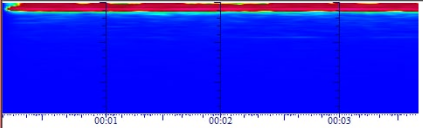

http://www.energialternativa.info/public/newforum/ForumEA/U/IntegrazioneSismografoNEWF.png



Come si può notare dal segnale appare che il pendolo di NE ha una frequenza molto bassa del nostro cinesino!

Ora jackie2 sta facendo una registrazione di qualche ora per permetterci di fare un'analisi più precisa.



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7333

Stato:



Inviato il: 20/11/2021 23:28:53

E' nato un nuovo SW : NuovaElettronica-EArthQQuake.exe che ha il compito di acquisire i dati dal sismografo di Nuova Elettronica ( cioè dalla scheda lx1500) e di trasformarli nel nostro formato dati.

E' appena stata fatta la prima integrazione con jackie_it sulla postazione di Sant'Albano Stura e inizieremo a fare i confronti con il nostro cinesino.

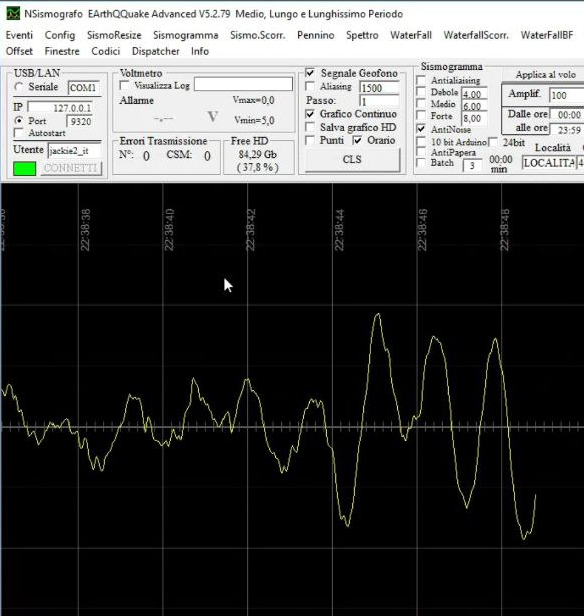

http://www.energialternativa.info/public/newforum/ForumEA/U/IntegrazioneSismografoNEEarthQQuake.png




PS:Abbiamo un però...il sismografo di NE campiona a 20 ms...per mantenere la nostra compatibilità a 10ms invio un falso dato intermedio (valore medio tra i due)...prof...che dici...può andar bene?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9952

Stato:



Inviato il: 21/11/2021 23:28:42

benissimo, un giudizio sulla qualità dei dati?

o meglio una comparazione sul sismografo di NE e il "nostro"



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
GigaWatt


Gruppo:Utente
Messaggi:9952

Stato:



Inviato il: 21/11/2021 23:35:08


CITAZIONE

Come si può notare dal segnale appare che il pendolo di NE ha una frequenza molto bassa del nostro cinesino!


cosa vuol dire e come si manifesta



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7333

Stato:



Inviato il: 22/11/2021 11:27:13

CITAZIONE (qqcreafis, 21/11/2021 23:28:42 ) Discussione.php?214427&325#MSG4919

benissimo, un giudizio sulla qualità dei dati?

o meglio una comparazione sul sismografo di NE e il "nostro"

Inizio con prime evidenze...stiamo analizzando tutto con il poco tempo che abbiamo. Il sensore di NE ha a frequenza di risonanza molto più bassa...dobbiamo misurarla...ma è ben al disotto del nostro cinesino: ad occhio e croce è sui 0.8-1.0Hz. Le frequenze al di sopra di 3Hz sono fortemente attenuate...o non si vedono proprio. A livello elettronico la seconda scheda di NE (lx1500) ha in cascata diversi filtri passa basso...l'ultimo passivo.
Ha delle lamelle come perno sul pendolo orizzontale...e probabilmente il peso smorza le frequenze che si allontano da quella sua naturale.
Sono sensazioni al volo ...anche perchè il sensore è lontano anche dal legittimo proprietario che fa partire il SW da remoto.
Ora stiamo mettendo il piedi i due sismografi vicini...in modo da capire meglio tutto!

Proprio questa mattina abbiamo finito l'integrazione del sismografo di NE con l'EArthQQuake e i dati sono on line sul server.

La postazione è quella di Roberto a Sant'Albano Stura
http://lnx.energialternativa.info/Sismologia/Sismografo.php?jackie2_it
Il secondo e terzo sensore nostrati sulla pagina sono il verticale da 4.5Hz e il sismografo di NE.



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:7333

Stato:



Inviato il: 22/11/2021 11:30:43

Si sta aggiungendo una nuova postazione ubicata a CESI (Terni)



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
