Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10058

Stato:



Inviato il: 17/02/2017 11:54:31

In attesa che sia tutto pronto ONLINE...vediamo insieme di capire quali informazioni ci può dare un sismogramma e quali ci possono essere utili per il progetto della geoantenna


In questo sito: LINK...si trova una spiegazione...approfondiamola.

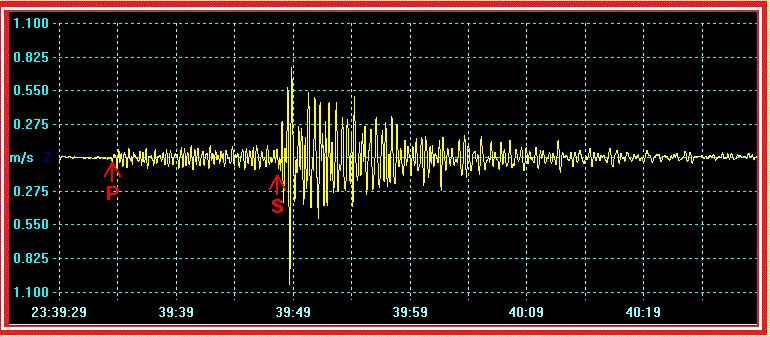

Faccio indegnamente un riassunto veloce e superficiale, un sisma genera due onde, una P ed una S...ognuna ha una sua velocità (legata anche ai materiali che attraversa) ...la più veloce è l'onda P (5km/s circa) e poi quella più lenta (3km/s circa).
Quindi se stiamo ad una certa distanza dall'epicentro ( o meglio dall'ipocentro che si trova sottoterra ed è il punto esatto del sisma) queste due onde arrivano una dopo l'altra:

http://www.energialternativa.info/public/newforum/ForumEA/P/SismogrammaSpiegazioneOndaPeOndaS.jpg



Se identifichiamo le due onde e, presupponendo di conoscere la loro velocità,conoscendo i tempi di arrivo, potremmo sapere la distanza del sisma dal nostro sismografo.


E per quanto riguarda il magnitudo? In linea teorica, ci dicono, che sia possibile ricavarlo dal grafico stresso...ma come si fa?

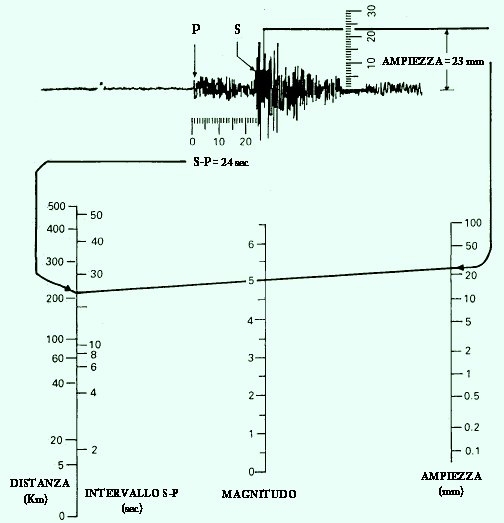

Si ricava il magnitudo mediante il NOMOGRAMMA:

http://www.energialternativa.info/public/newforum/ForumEA/P/NomogrammaMagnitudo.jpg


Si seleziona nella prima colonna la differenza del tempo di arrivo tra le due onde (24 secondi), nell'ultima la massima escursione in ampiezza del grafico e tirando una linea si vede nella colonna centrale il magnitudo!

Per capire la zona dell'epicentro mancherebbe la direzione...risolvibile con almeno altri due sismografi...e la cosa è fatta!

Volontari per la replica?



Modificato da Bolle - 17/02/2017, 11:59:59


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 17/02/2017 13:51:45

interessante. Ma chissà perché nel suolo le onde sismiche
si propagano a 2 differenti velocità?



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 17/02/2017 16:42:40

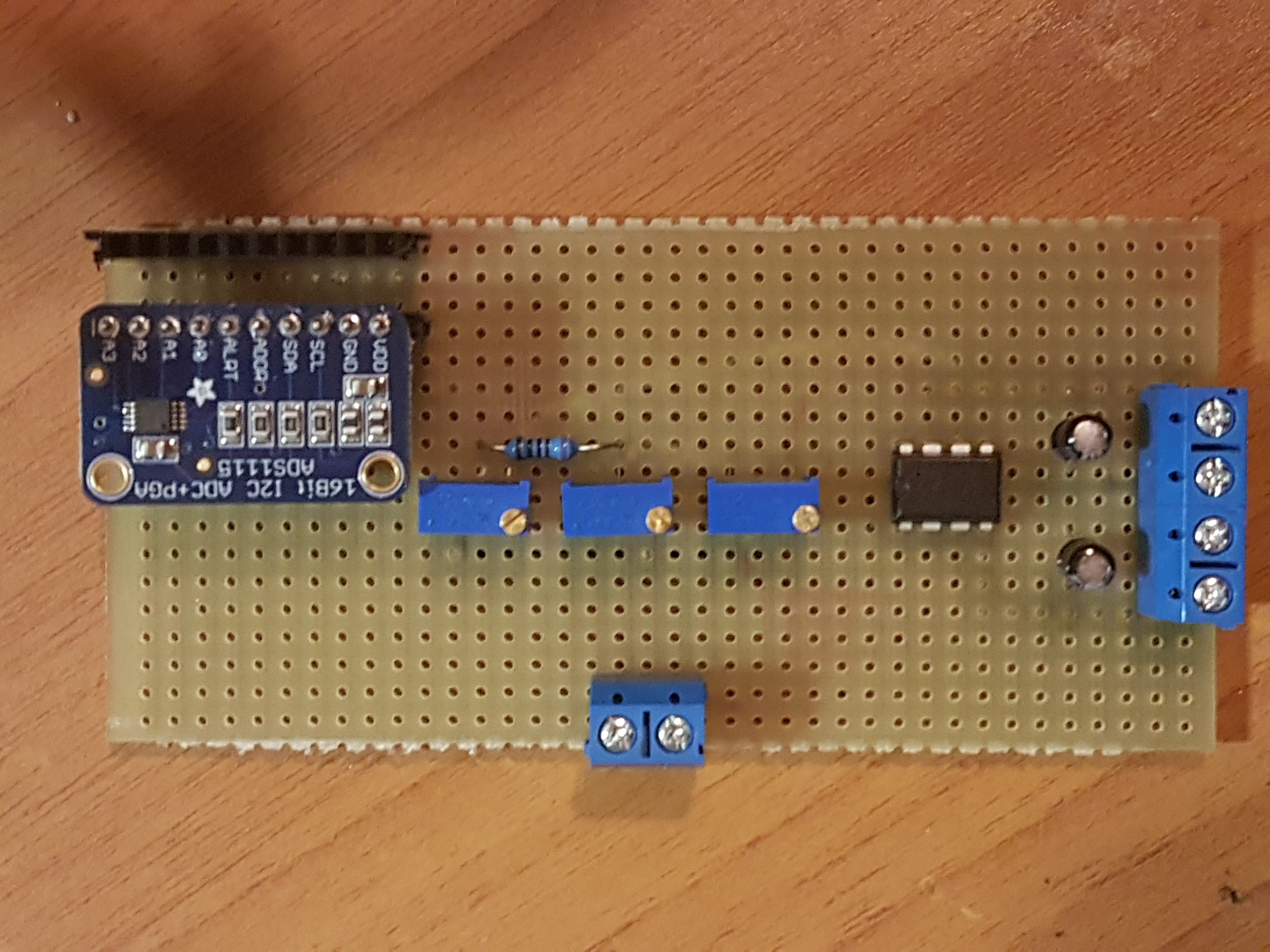

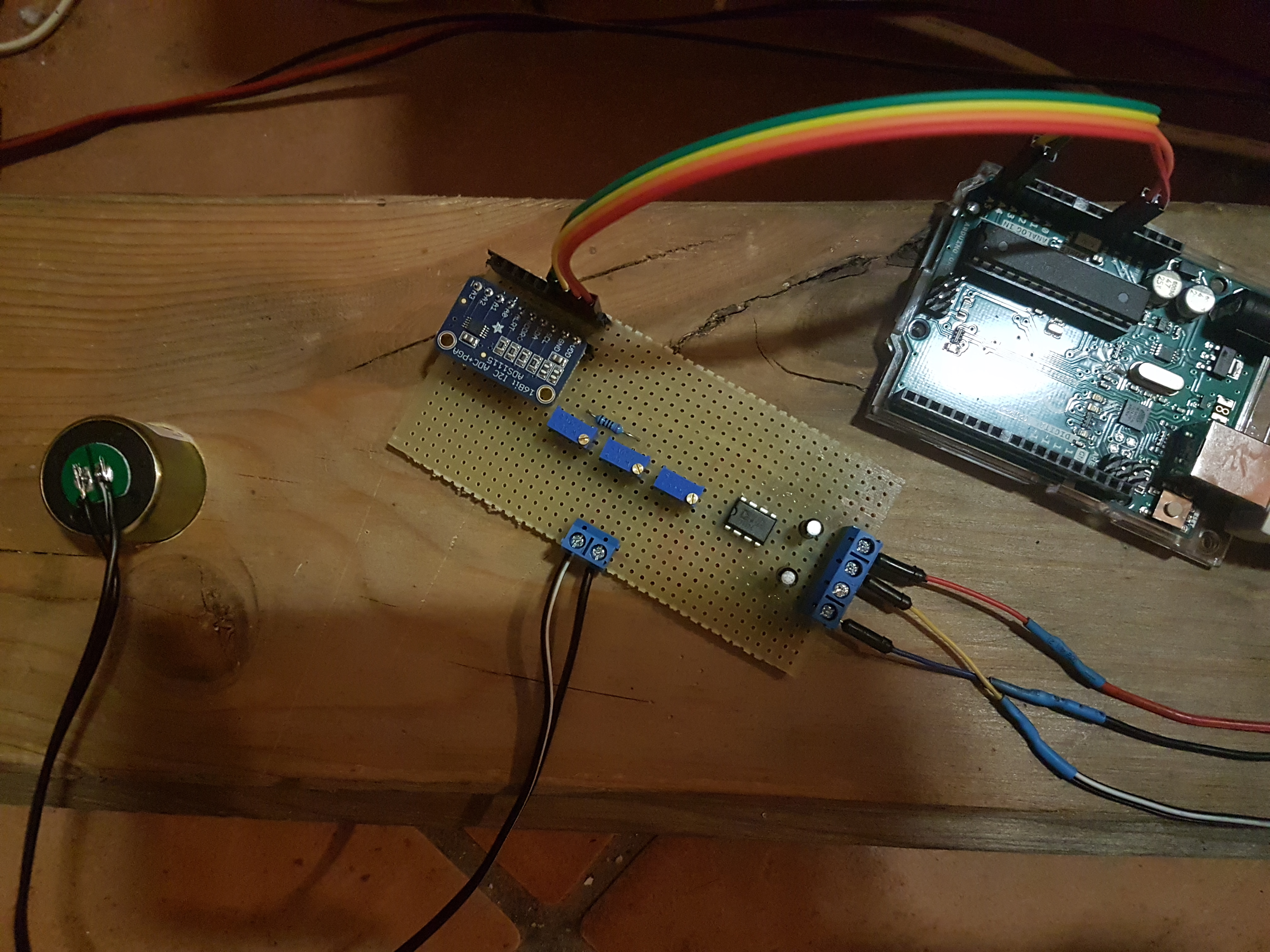

bene, vedo che hai già pensato a tutto, titolo, spiegazioni etc

http://www.energialternativa.info/public/newforum/ForumEA/P/20170216_225458.jpg



http://www.energialternativa.info/public/newforum/ForumEA/P/20170216_230835.jpg



rimane da fare la scatola e altri piccoli miglioramenti e poi andrà posizionato sotto casa (solaio)



RAUNARDE
GigaWatt


Gruppo:Utente
Messaggi:1225

Stato:



Inviato il: 17/02/2017 18:53:44

perdonami Lucky ma non dovresti fare un bel plinto ed annegare il geofono dentro a questo? mi spiego meglio fai una gettata in cemento in una buca in giardino, volendo puoi sfruttare un pozzetto in cls e poi lo riempi con calcestruzzo lasciando un foro a 5/10 cm dal terreno, infilando magari un tubo dello scarico acque tipo lavello, del 50 o 40, non so il diametro del geofono, in questo modo non risente eccessivamente delle vibrazioni sonore che possono esserci in una casa .



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 17/02/2017 19:33:05

il modo di sistemarlo e ancora da stabilire, studiare, certo e che non può rimanere dentro casa se no sembrerebbe che vivo sopra il Vesuvio

il posto sarà sotto casa, direttamente sulla terra, devo solo capire il modo migliore di sistemarlo....quindi avanti tutti con le idee e pareri



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 17/02/2017 22:23:57

per capire la difefrenza tra s e p


prendete un tondino di ferro e su una estremità potete dare due differenti categrie di martellate una sulla parte finale di piatto sul tondo ed una perpendicolare al tondino la prima fa le onde P il second omodo le onde S



Modificato da qqcreafis - 17/02/2017, 23:06:26


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10058

Stato:



Inviato il: 17/02/2017 22:33:29

mi sembra che lucky abbia fatto la prova della martellata...e ha anche visto gli effetti...su su ...fai anche quella della P e della S...

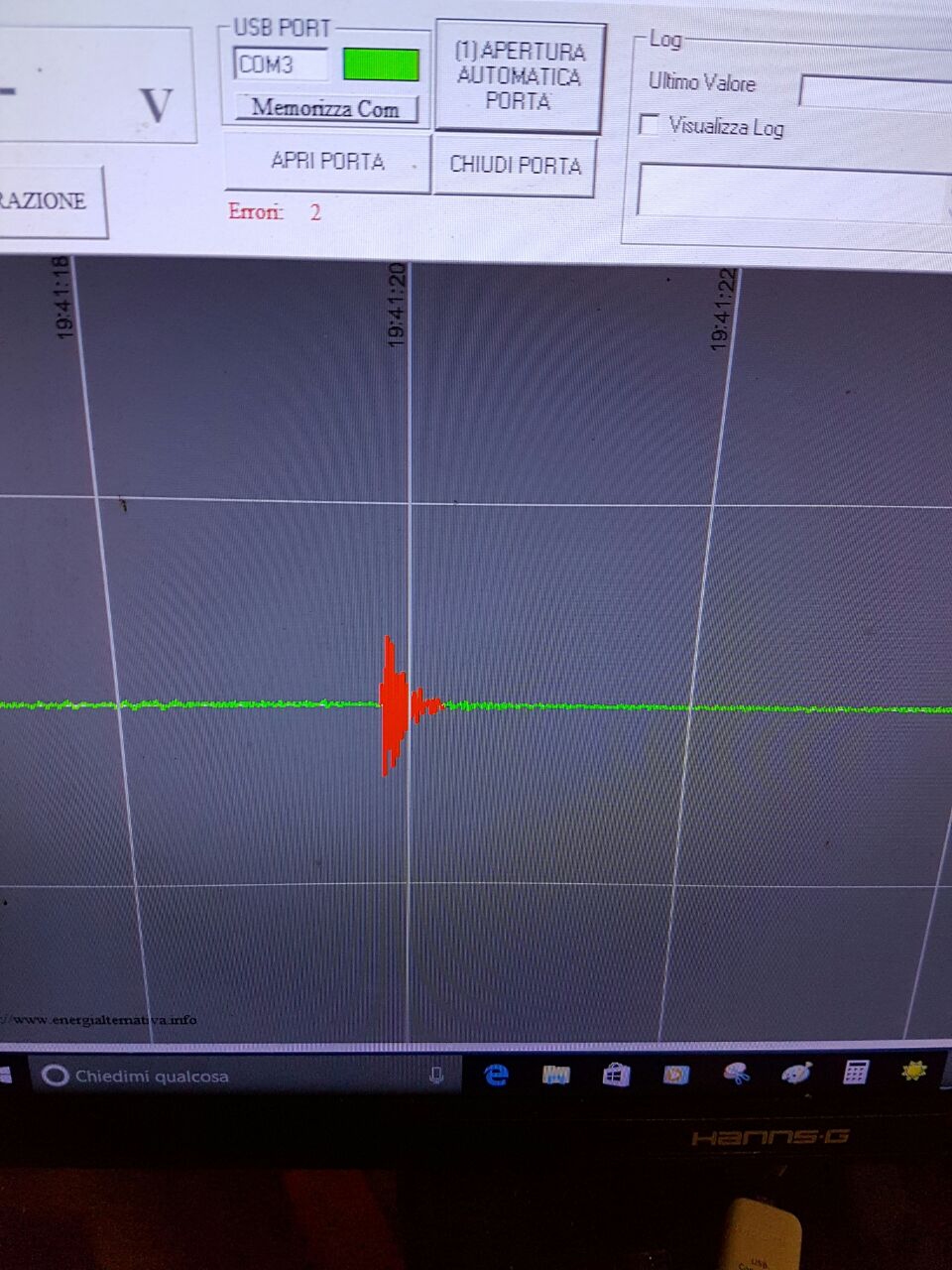

Questo il salto che ha fatto la figlia all esterno di casa sulla terra

http://www.energialternativa.info/public/newforum/ForumEA/P/SaltoFiglaEsternoCasa.jpg



E troppo sensibile?



Modificato da Bolle - 17/02/2017, 22:38:00


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 17/02/2017 23:38:30

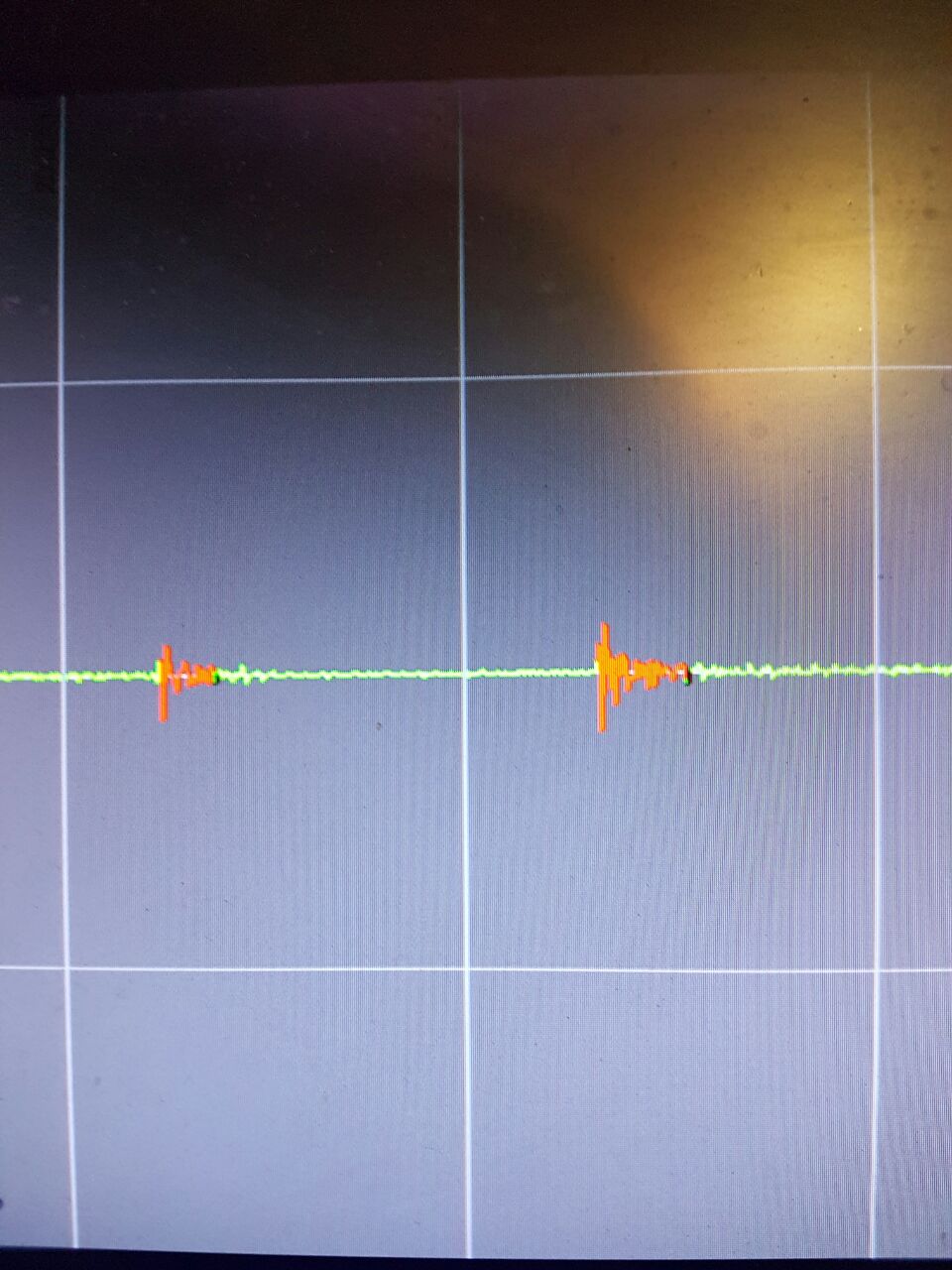

quello messo da Bolle e un salto sul lato della casa vicino alla camera dove ce il geofono

invece questi due salti sono fatti al lato opposto a circa 15m di distanza

http://www.energialternativa.info/public/newforum/ForumEA/P/IMG_20170217_233242.jpg



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 17/02/2017 23:41:04


CITAZIONE

E troppo sensibile?


non è mai troppo



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10058

Stato:



Inviato il: 18/02/2017 10:56:33

Il sismografo di lucky registra molte bene tutte le cose che combina nella sua casa....ma vediamo cosa è accaduto con il sisma di oggi alle 2.16.30 che è avvenuto a 86 km dal geofono:

http://www.energialternativa.info/public/newforum/ForumEA/P/SismaDel3_0.jpg



Questo il dettaglio dei dati:
http://www.energialternativa.info/public/newforum/ForumEA/P/SMG.zip

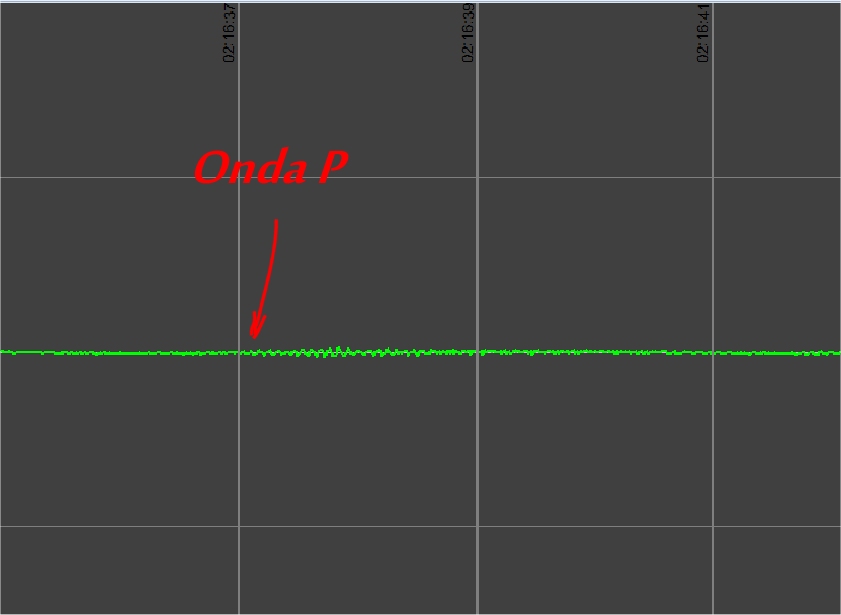

Alle 2:16 e 38 secondi è arrivata un'ondina...dovrebbe essere l'onda P (?)....

http://www.energialternativa.info/public/newforum/ForumEA/P/OndaPSismaDelle2_16.jpg



e alle 2:16 e 56 secondi l'onda S (?)

Non è scattato l'allarme perchè il segnale è troppo basso e va amplificato ancora...ma se dovessimo amplificare ancora il segnale vedremmo cosa vedremmo quando metterà in moto la sua lavatrice ... ora il suo geofono rileva questo:
Geofono centrifuga!

Il geofono deve essere piazzato un un punto più affidabile...oppure la famiglia si deve trasferire...

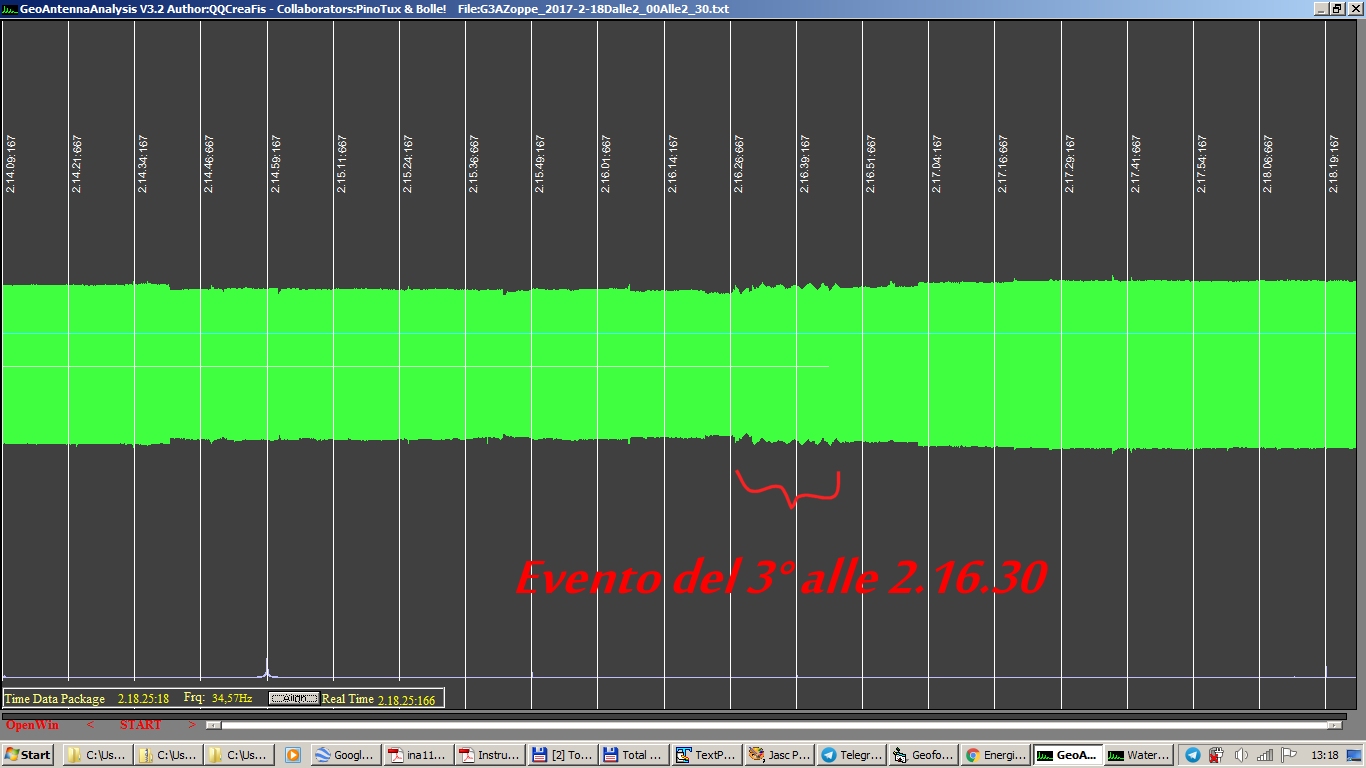

Questi i dati della geoantenna dello stesso orario : DATI GEOANTENNA DALLE 02:00 alle 02:30 ...accadono le cose che già sappiamo

Si vende l'onda...con una frequenza decisamente bassa (0,2Hz a 0,6Hz)

http://www.energialternativa.info/public/newforum/ForumEA/Q/GeoAntennaEvento1.jpg

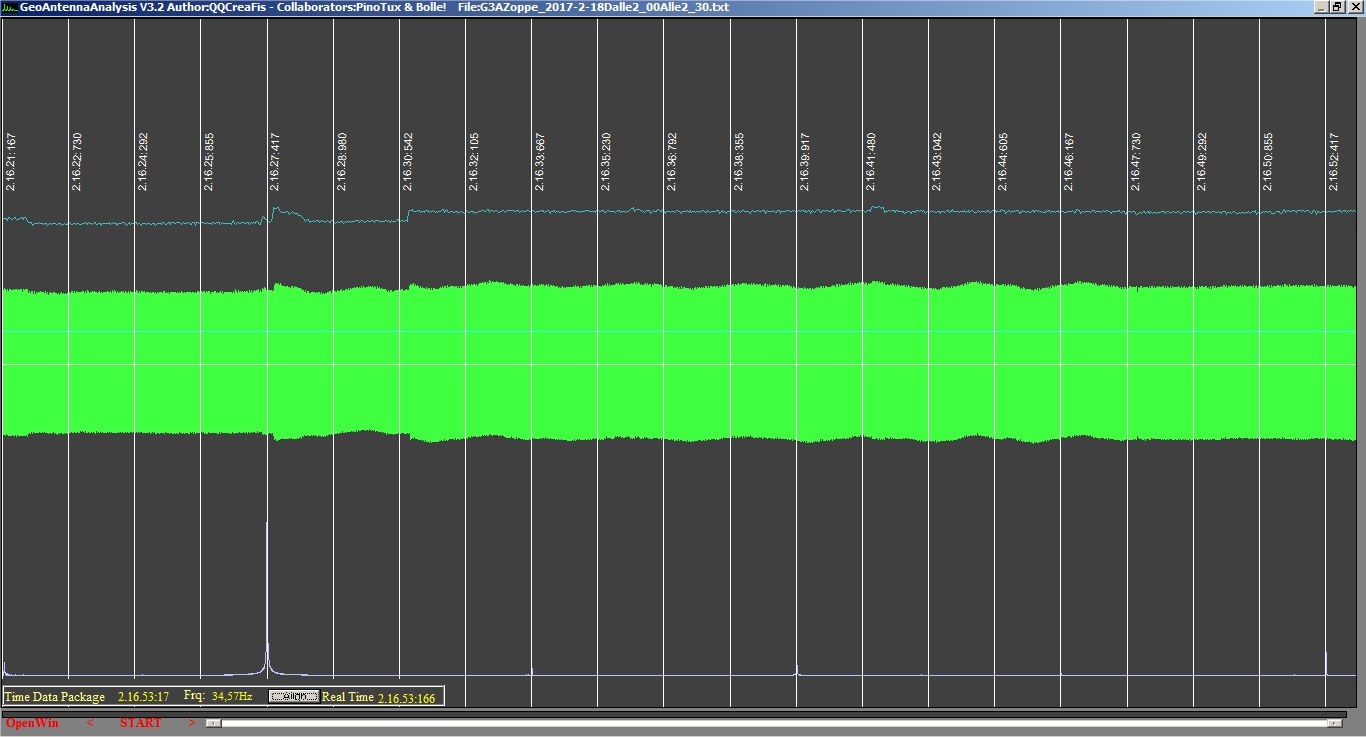

ma ... parte prima della segnalazione dell'evento dell'ingv :

http://www.energialternativa.info/public/newforum/ForumEA/Q/GeoAntennaEvento2.jpg

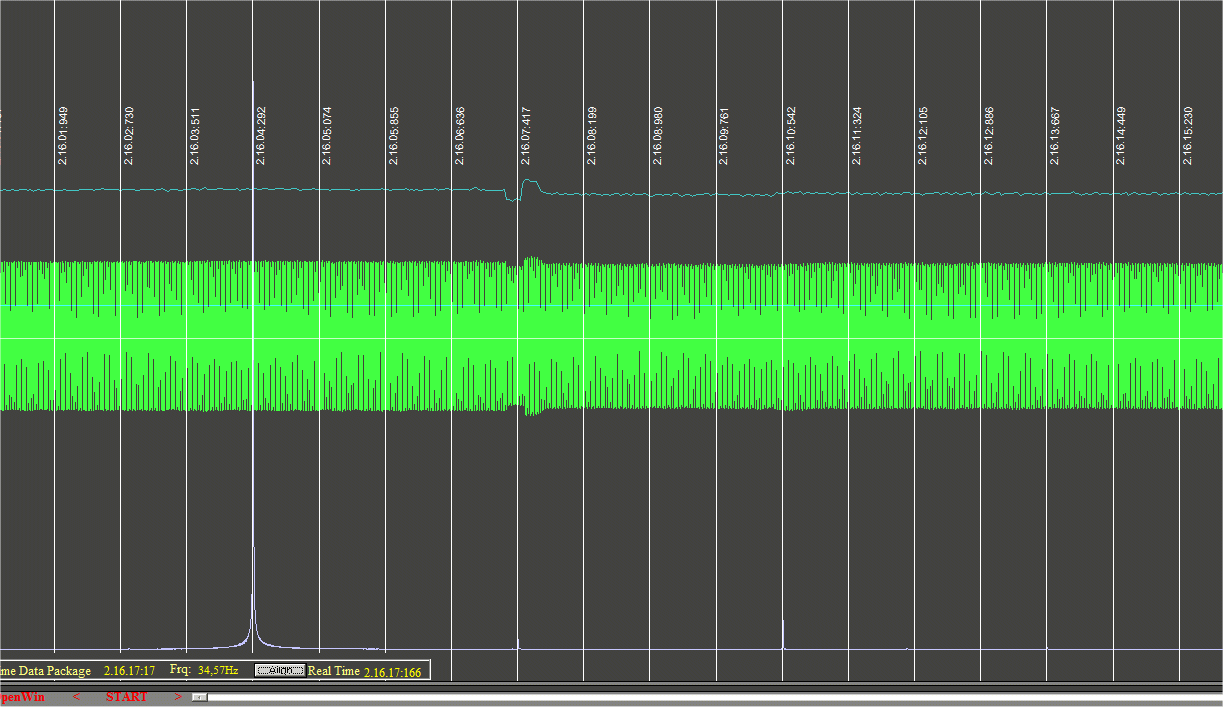

e qualche secondo prima c'è lui....

http://www.energialternativa.info/public/newforum/ForumEA/Q/GeoAntennaEvento3.jpg



Vabbè...sarà tutto un caso!!!




Modificato da Bolle - 18/02/2017, 13:32:15


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10058

Stato:



Inviato il: 18/02/2017 11:22:48

Da quello poco che ci capisco, sempre se il tempo che indica il pc di lucky è giusto (deve acquistare anche lui un GPS) , l'onda P è andata ad una velocità media di circa 10km/s...mentre l'onda S procede alla velocità di 3.5km/s ....cosa dice il prof?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 18/02/2017 18:08:11

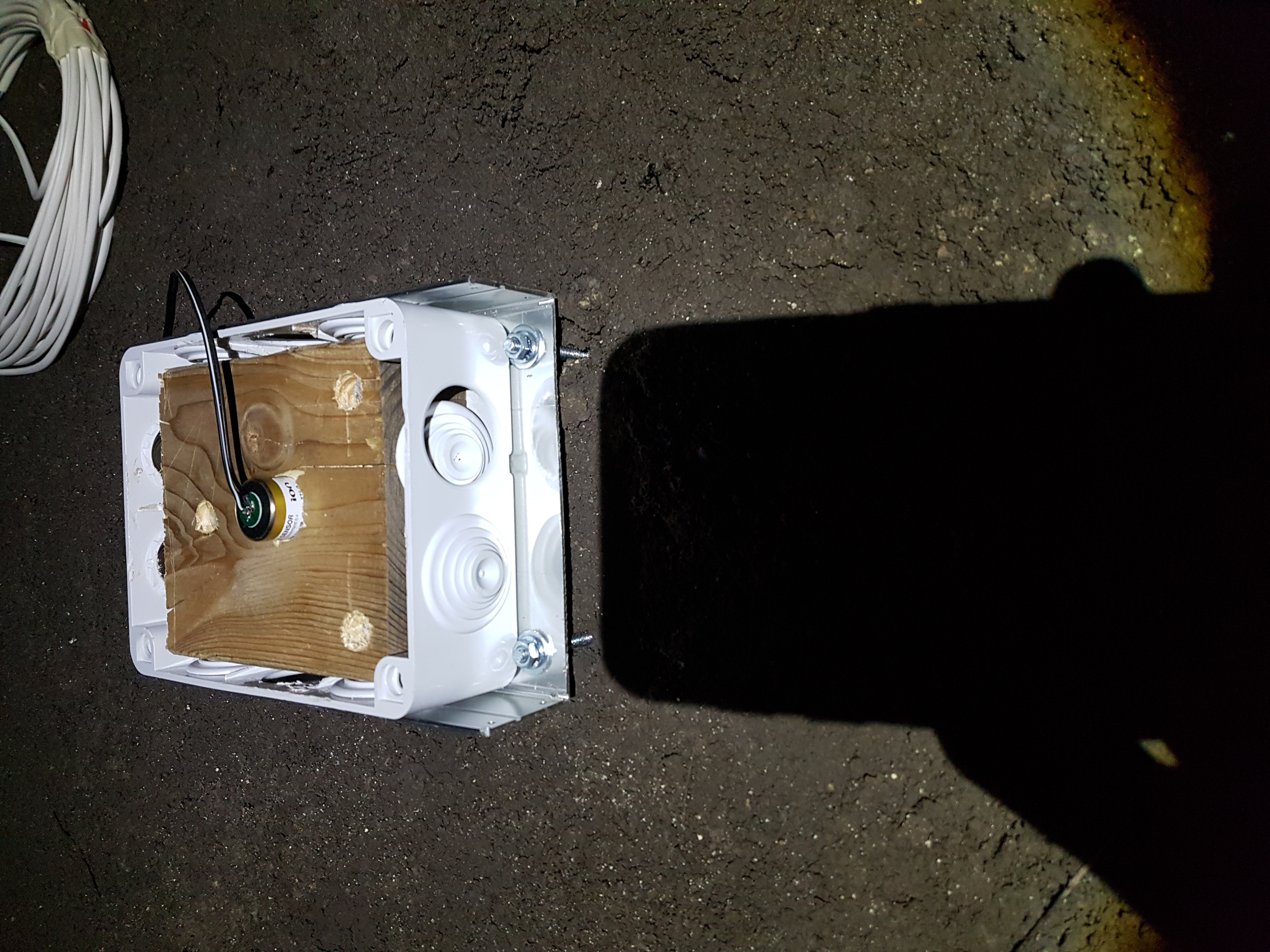

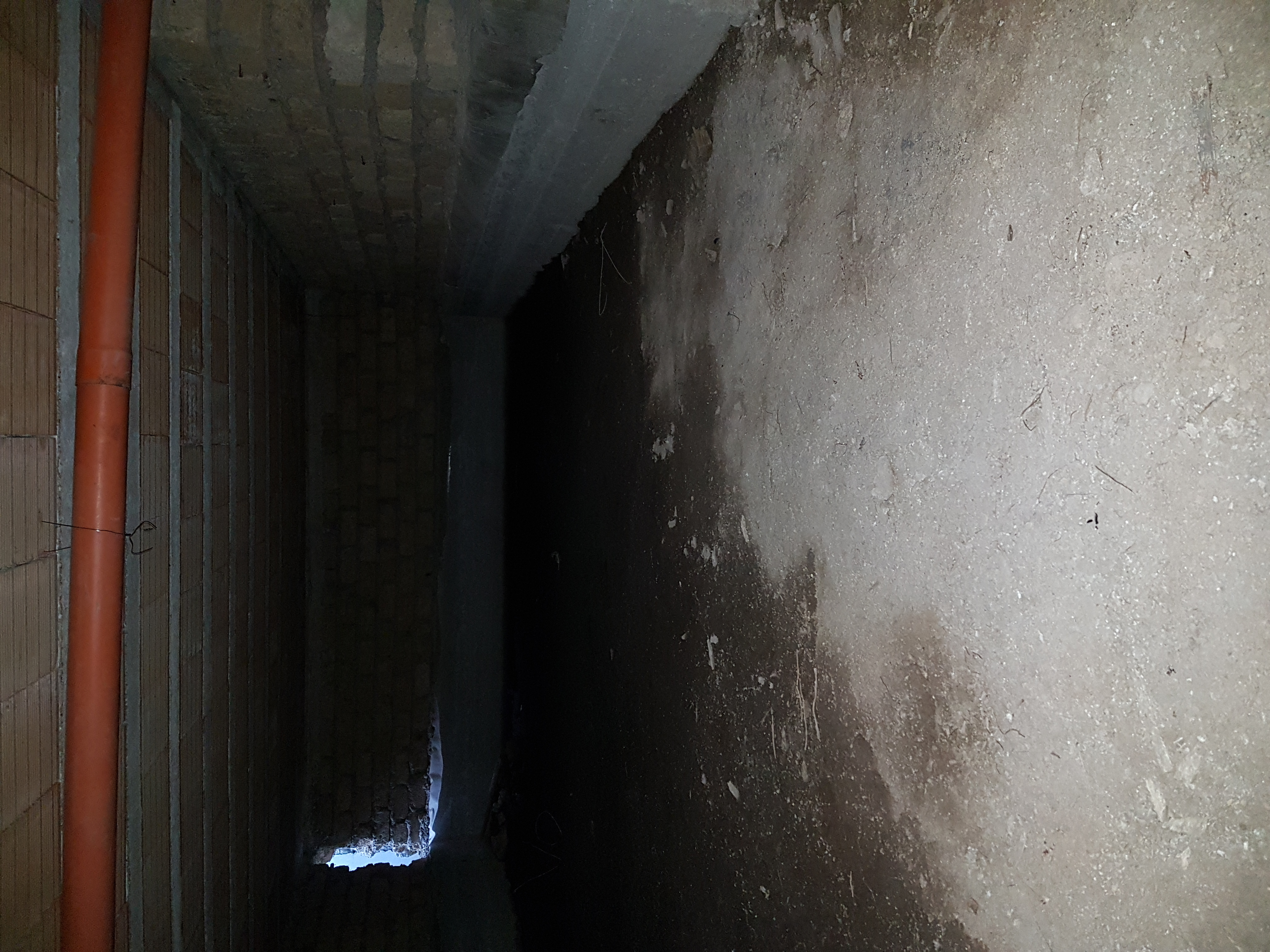

oggi ho cambiato posto al geofono....sotto casa..

http://www.energialternativa.info/public/newforum/ForumEA/Q/20170218_124133.jpg

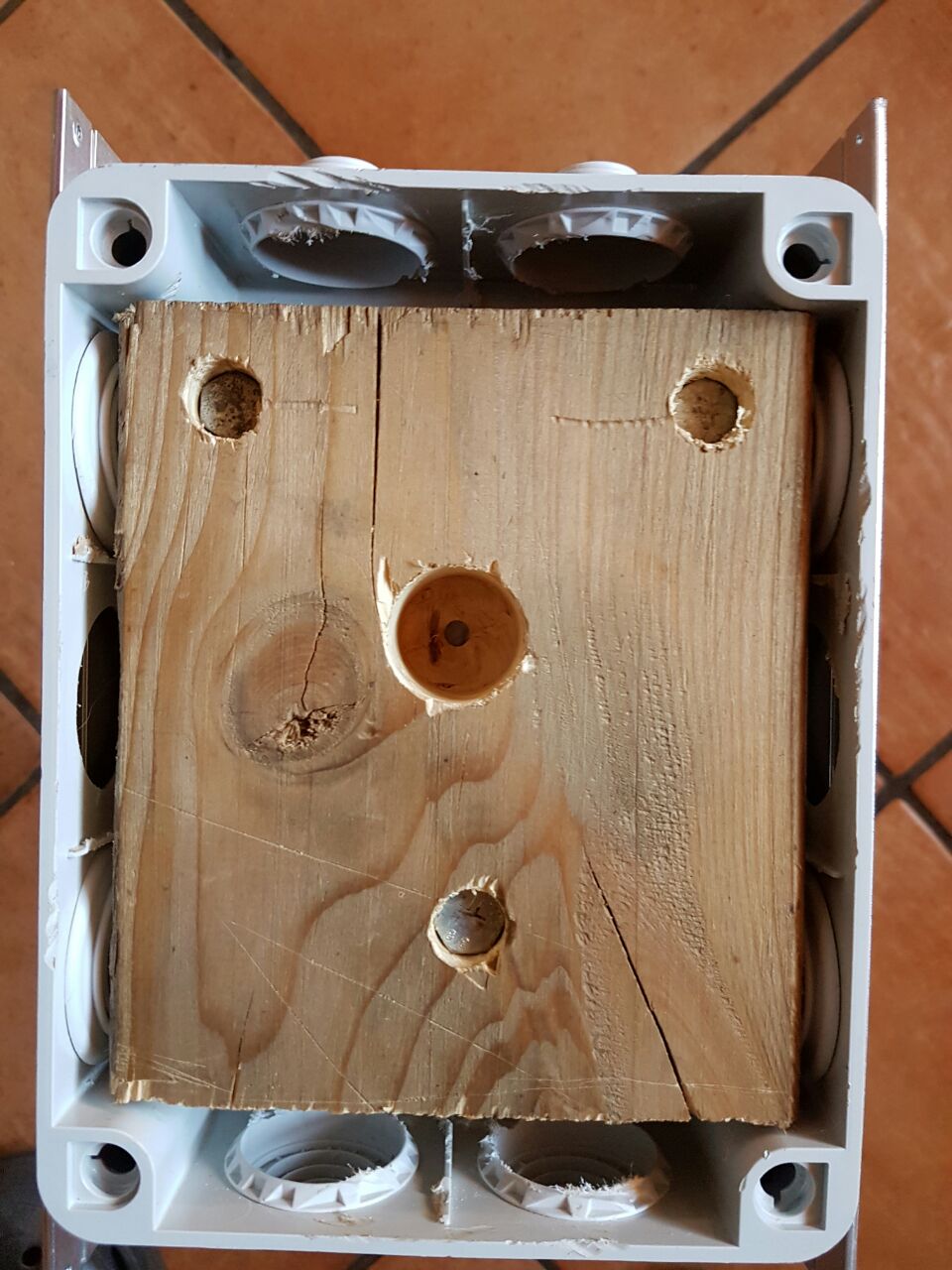

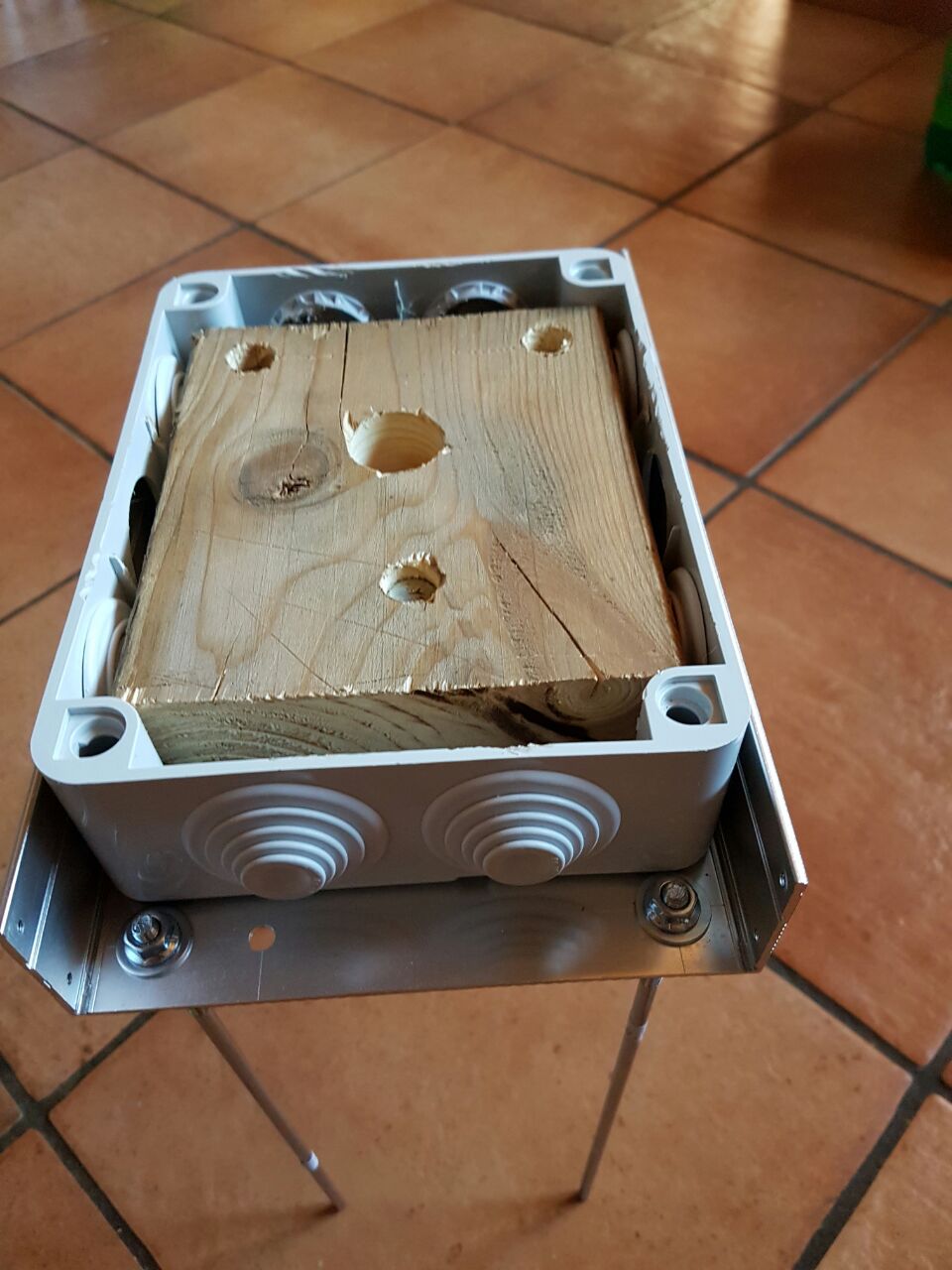

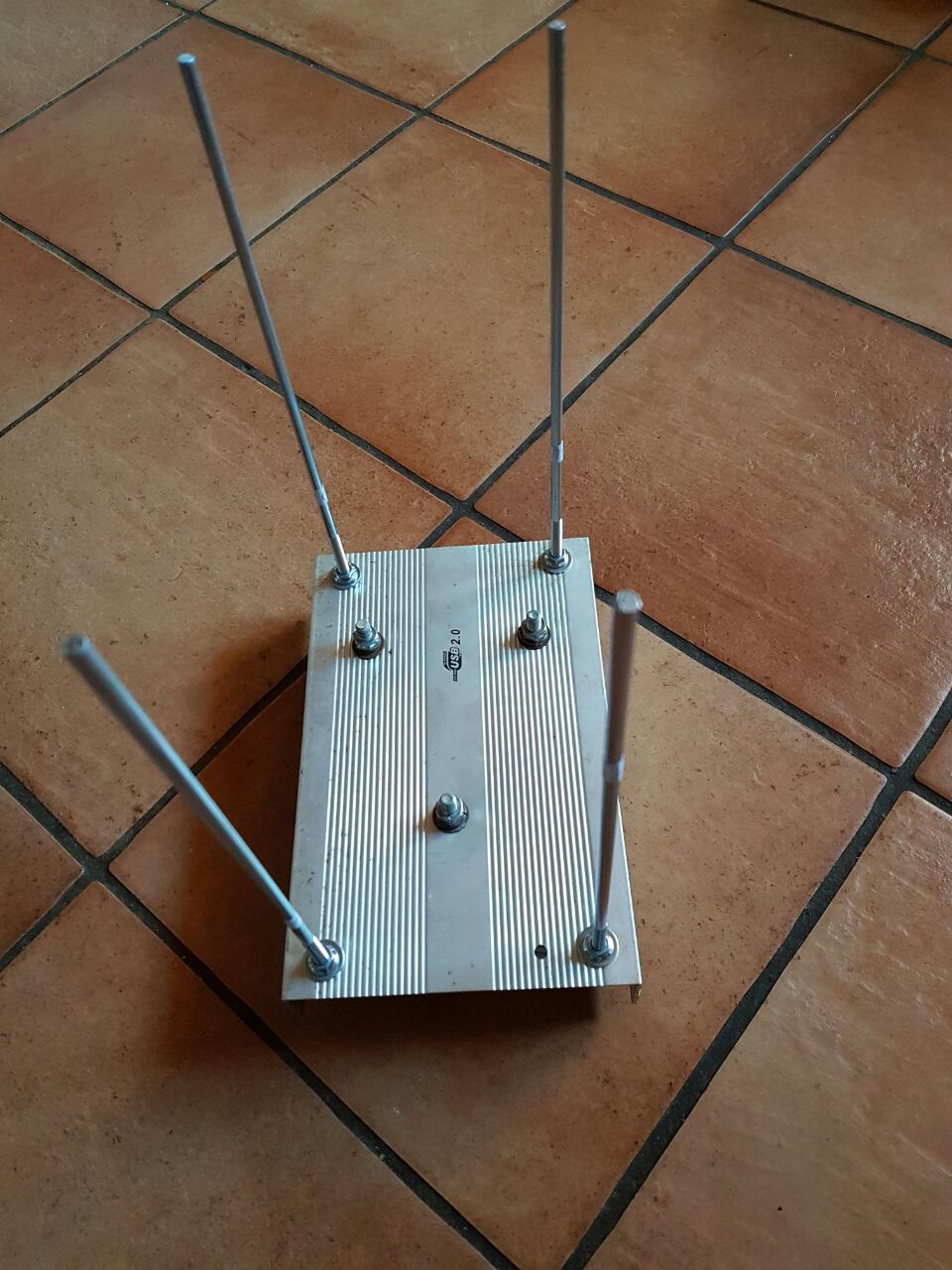

il geofono e messo in un blocco di legno, dentro una scatola di plastica e il tutto stretto con 3 bulloni su una lastra di alluminio, su quale ai angoli ho messo 4 spuntoni da 40cm che entrano dentro terra

http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170218_175353.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170218_175350.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170218_175347.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Q/IMG_20170218_161947.jpg



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 18/02/2017 18:16:32

si direi che le s vanno bene le p mi sembrano veloci ma va bene così



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 18/02/2017 18:17:03

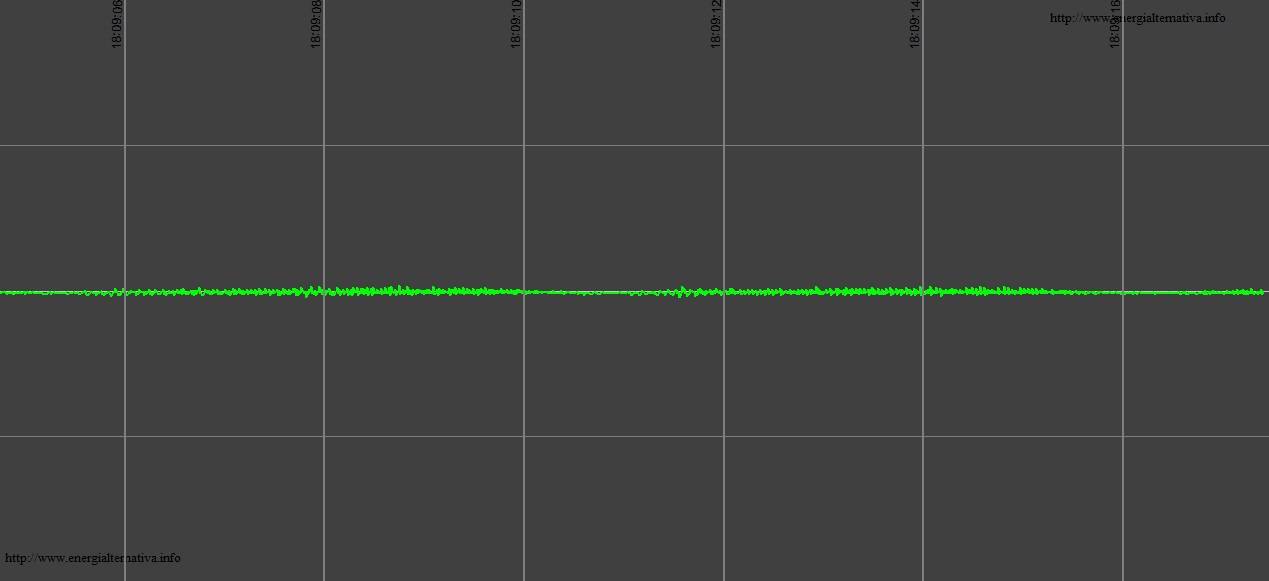

il segnale che arriva e questo

http://www.energialternativa.info/public/newforum/ForumEA/Q/SMG_2017-2-18_18-09_18.jpg



si vede che ce qualcosa, ma non so che cosa......

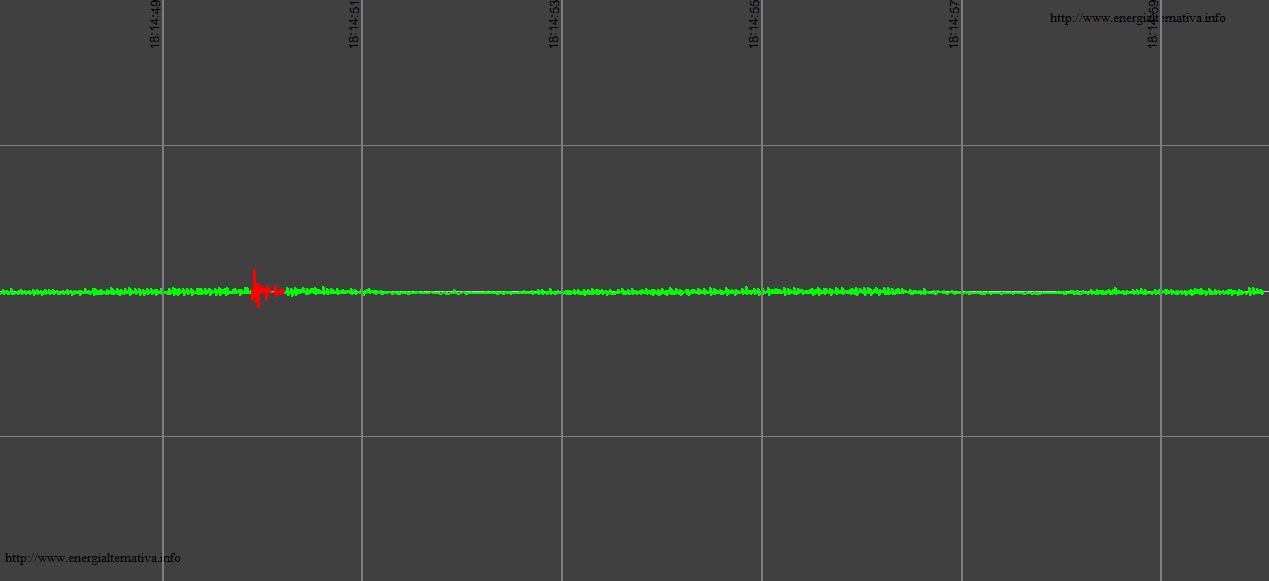

facendo il salto sul pavimento dentro casa il risultato e questo..

http://www.energialternativa.info/public/newforum/ForumEA/Q/SMG_2017-2-18_18-15_00.jpg



e normale che vede cosi il salto sul pavimento?



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 18/02/2017 19:08:42

si


http://frackland.blogspot.it/2013/07/seismometer-deployment-to-monitor.html



questo ha problema di mucche

comunque non ne trovo un'altro in cui scavavano facevano una soletta di cemento e sopra il sismografo ma anche lì avevano problemi di mucche



Modificato da qqcreafis - 18/02/2017, 19:34:55


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
