EAGLE PCB, come fare un circuito stampato con EAGLE
FinePagina

qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 04/04/2018 19:16:53

aiutooo , lo sapevo lo sapevo , ma ci sono caduto lo stesso nella rete e adesso sto buttando via tempo per imparare ad usare lo strumento della cad soft


l'automatismo autoroute serve una minchia di niente
non ho intenzione di sprecare ulteriormente tempo che non possiedo

e quindi AIUTOOOOOO

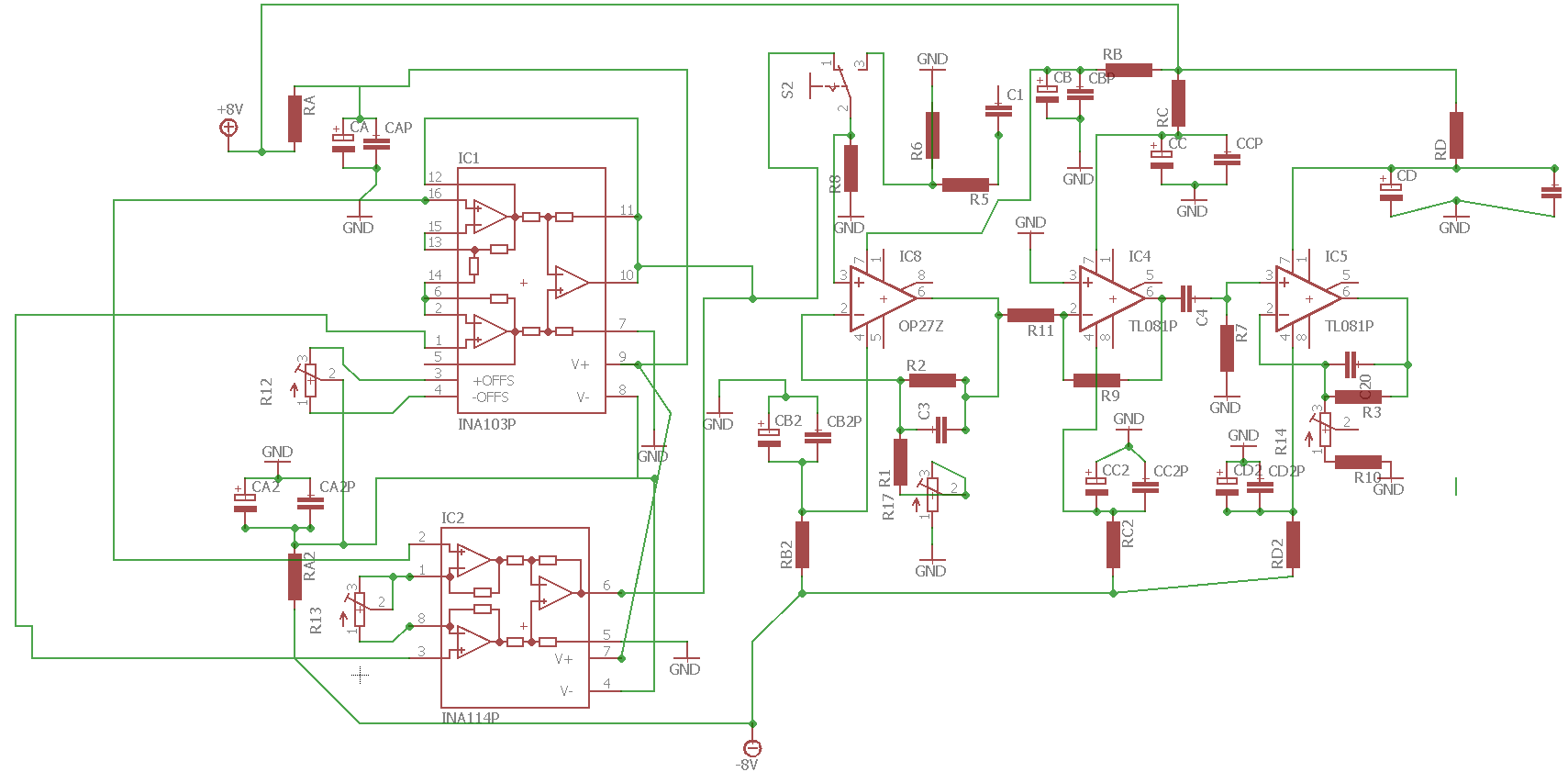

lo schema è quello di sotto

si tratta di un amplificatore con primo stadio ina103 oppure ina114 (con sostituzione di chip)



Immagine Allegata: ampli.png

ForumEA/S/ampli.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 04/04/2018 19:26:33

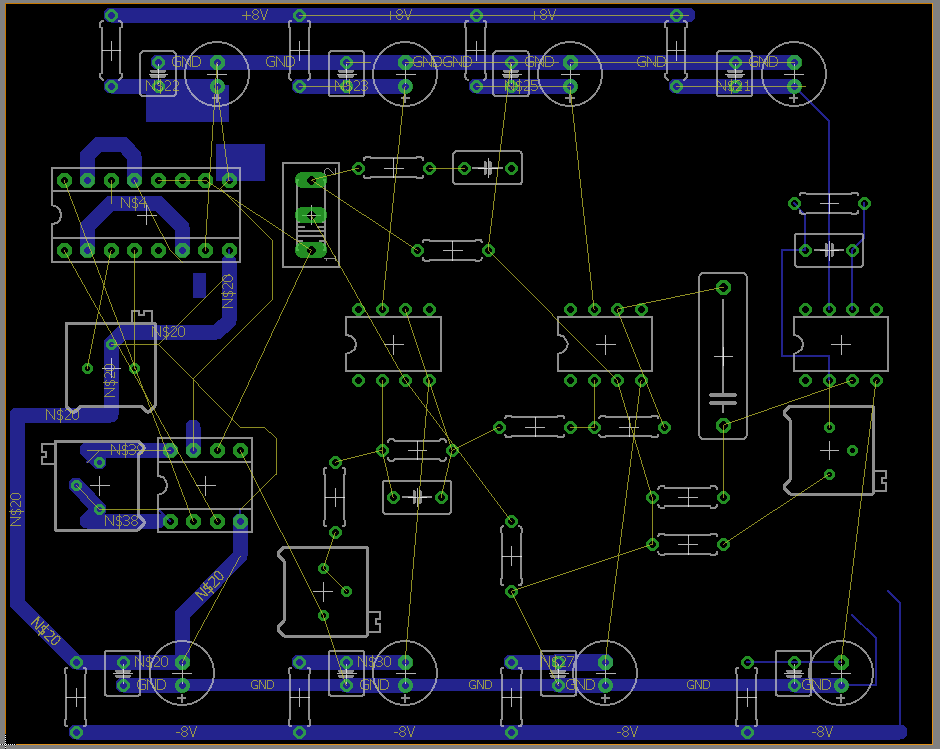

il pcb è il seguente ma le piste le devo fare a mano il lavoro più lento è trovare i comandi e i componenti

è uno strazio


per il pcb lo voglio fare a due faccie ma non riesco a disegnare sullo strato superiore

inoltre sopra voglio solo la massa e le alimentazioni e sotto i segnali

ma non me lo permette !!!

come si fa?



Immagine Allegata: amplipcb.png

ForumEA/S/amplipcb.png



Modificato da qqcreafis - 04/04/2018, 19:31:09


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



AlexB
milliWatt


Gruppo:Utente
Messaggi:13

Stato:



Inviato il: 04/04/2018 19:58:12

Beh dai fa proprio così schifo dai


forse può essere di aiuto:
http://www.robodidattica.net/wp-content/uploads/2014/01/Tutorial-Eagle-4%5E-Ele.pdf



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 04/04/2018 20:22:59

non è che faccia schifo ma ha una soglia di accesso troppo alta, significa che se ho una settimana di tempo per fare una cosa me ne servono 25 per capire come funziona il programma

quello che non riesco a fare è lavorare a mano l'autoroute non mi serve in quanto si fa gli affari suoi e per imparare ad usarlo bene ci vuole una vita

mi basta poter mettere le piste anche sopra ma forse oltre a capire come si fa mettere delle grosse piazzuole di collegamento tra le due facce già nello schema


insomma sopra ci voglio l'alimentazione e tanta massa in quanto l'accidente deve amplificare all'estremo ed avere una grande banda passante quindi tira ad oscillare .


il tutorial va bene ma non mi dice come fare quello che voglio fare ovvero non mi dice come operare separatamente sulle due facce



Modificato da qqcreafis - 04/04/2018, 20:27:43


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 04/04/2018 23:06:37

se mi passi i file di eagle posso provare a vedere di darti una mano, per quello che posso.



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 05/04/2018 00:41:06

ci sono due versioni la 202 contiene in pratica dei ponticelli che vorrei con la parte superiore

comunque la 202 è maggiormente corretta (collegamenti apaprenti)

ci mancano ancora i morsetti per l'alimenatazione in out ecce ecc

Scarica allegato

Nuova cartella.zip ( Numero download: 163 )



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 05/04/2018 07:04:31

la scheda doppia faccia dovrebbe avere le piazzole dei ponticelli su entrambe le facce, quindi poi saldi dove vuoi



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:780

Stato:



Inviato il: 05/04/2018 07:06:44

Non riesco a scaricare l'allegato



---------------
Non è impossibile se è fattibile!



MarKoZaKKa

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1886

Stato:



Inviato il: 05/04/2018 08:00:44

Se il circuito lo fai in casa è mille volte meglio FidoCAD...



---------------
Tecnico qualificato in clownerie
Windsurfer a tempo perso
Slalomaro senza speranze



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 05/04/2018 08:38:39

Ho fatto un controllo con il tool Erc di eagle, vi sono parecchi errori che vanno risolti o autorizzati, solo chi ha prodotto il circuito è in grado di farlo. E' sufficiente la mancanza di una giunzione per poi impedire la stampa del pcb. Dovresti verificare lo schema, clicca su TOOLS e poi Erc. Dopo condividi nuovamente i file.



Modificato da calcola - 05/04/2018, 08:46:28


---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 05/04/2018 09:19:22

Il problema più grosso è nel condensatore uno, ha una estremità non collegata, va collegato a massa?



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 05/04/2018 12:58:18

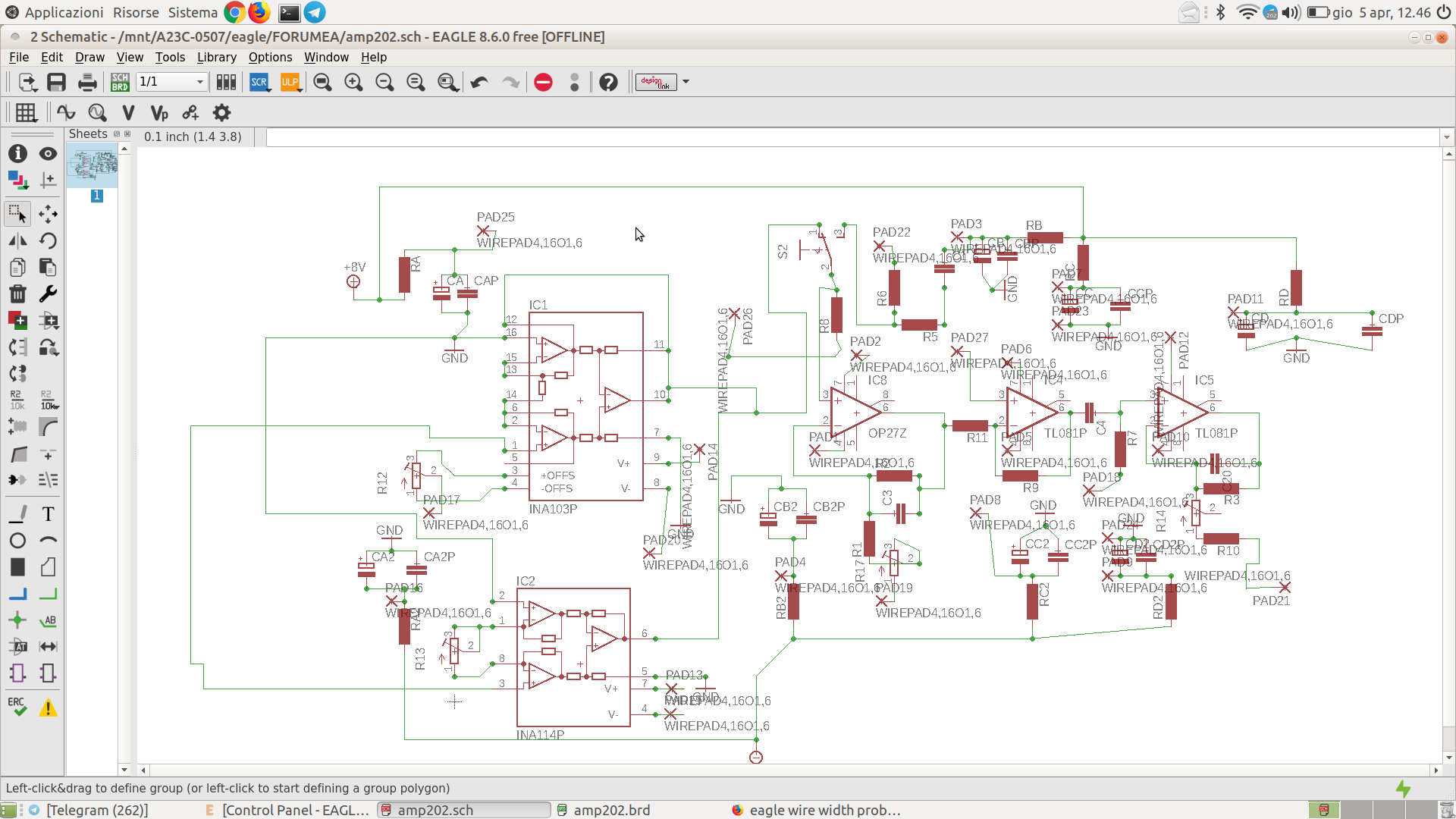

Lo schema così è corretto?

http://www.energialternativa.info/public/newforum/ForumEA/S/Schermata%20a%202018-04-05%2012-46-52.png

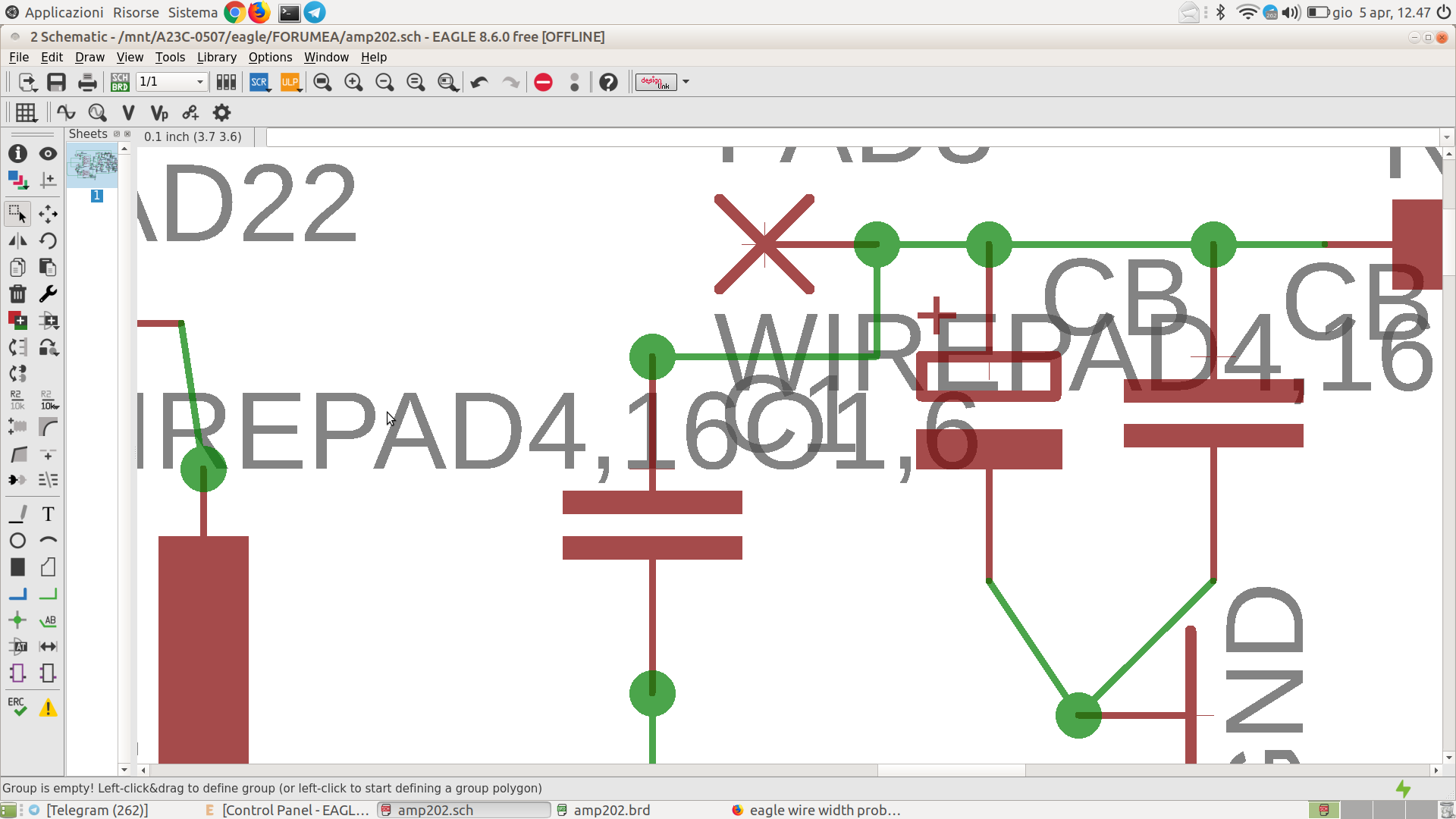

Particolare del condensatore 1:

http://www.energialternativa.info/public/newforum/ForumEA/S/Schermata%20a%202018-04-05%2012-47-39.png



prima non collegato ed ora collegato con GND, è corretto?

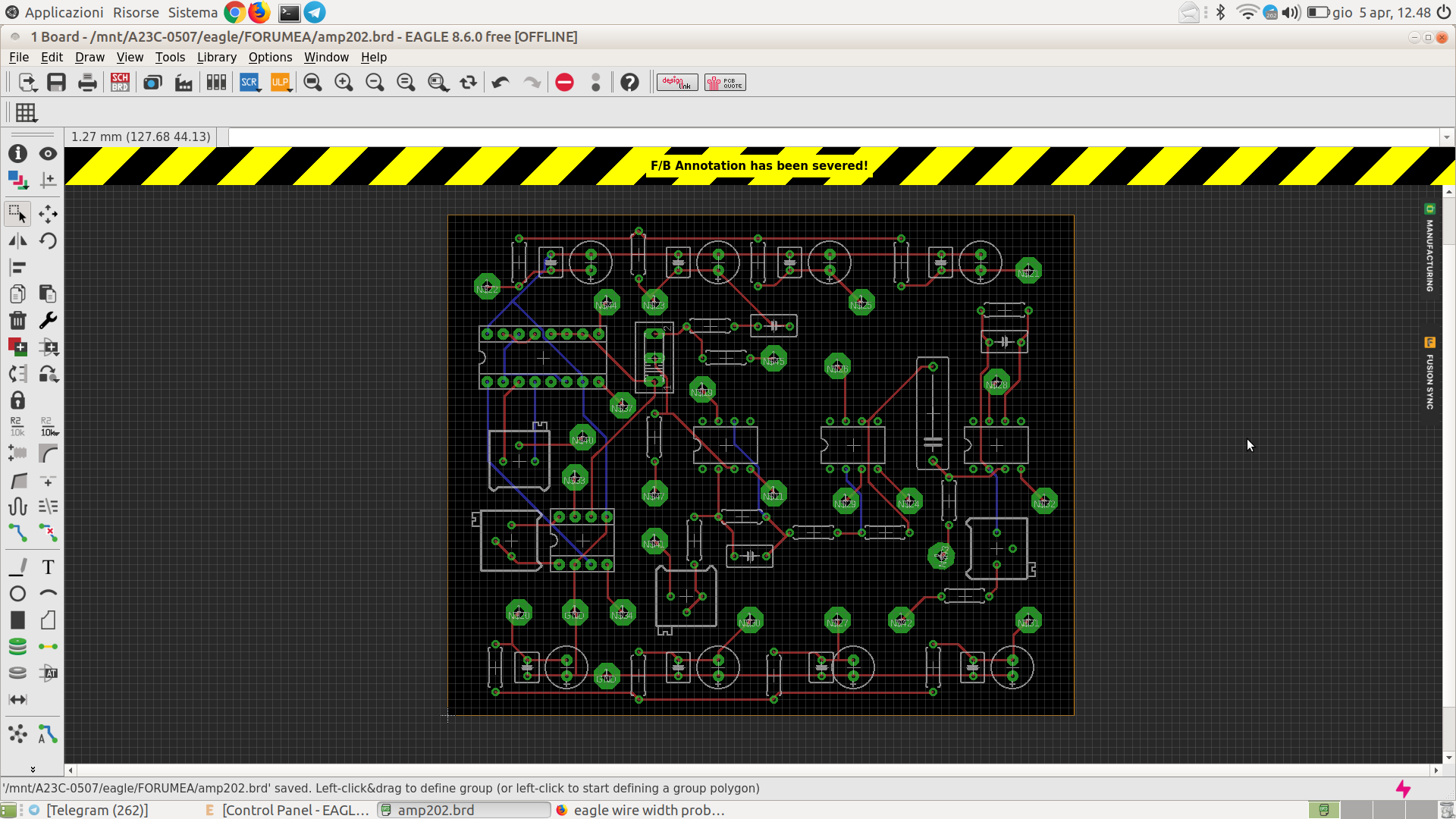

La funzione autoroute non funzionava in quanto era stata impostata una larghezza delle piste veramente eccessiva, ridimensionando viene così, può andare?

http://www.energialternativa.info/public/newforum/ForumEA/S/Schermata%20a%202018-04-05%2012-48-18.png



Non sapendo se vi erano particolari necessità, ho lasciato le dimensioni del pcb così come erano impostate.

Se va bene produco i file gerber



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 05/04/2018 15:46:03

ringrazio molto

ma non va bene in quanto mi passano le piste attraverso i pin dei componenti e io non riesco a fare piste sottili.

comunque sulla faccia superiore vorrei solo le piste che vanno da una piazzuola all'altra (che come collegamento sono indicate solo nel 20), ovvero solo quelle di massa e delle alimentazioni.

comunque a me serve sapere come fare per imporre ad una pista di essere in un certo strato ad es voglio la pista X sopra in collegamento con quella y sotto



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:780

Stato:



Inviato il: 05/04/2018 18:25:15

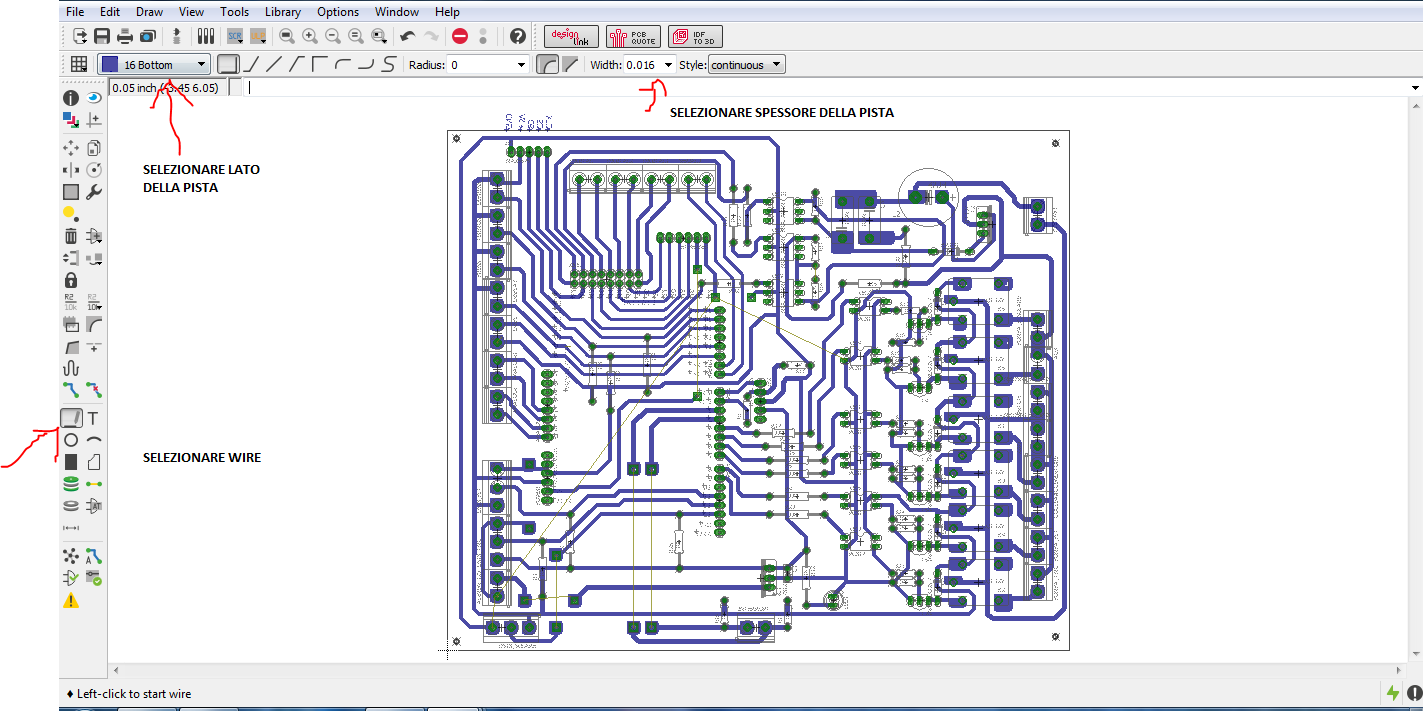

Se vuoi disegnare manualmente devi selezionare come nell immagine.
Quindi selezioni wiri,poi decidi su quale lato disegnare bottom(sopra),top (sotto)



Immagine Allegata: Cattura.PNG

ForumEA/S/Cattura_27.PNG



---------------
Non è impossibile se è fattibile!



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:780

Stato:



Inviato il: 05/04/2018 18:30:07

Se invece vuoi vincolare le piste e quindi seguire le linee guida gialle, puoi usare il comando Route quello con il simbolo della linea blu sopra il comando wire. Il resto rimane uguale,selezioni sempre bottom o top e poi imposti lo spessore della pista



---------------
Non è impossibile se è fattibile!
